6.3.5 Ustawienie w trybie MultiMode 2:
6.3.6 Ustawienie w trybie MultiMode M:
8027716/2022-04-12 | SICK
Z zastrzeżeniem zmiany bez powiadomienia

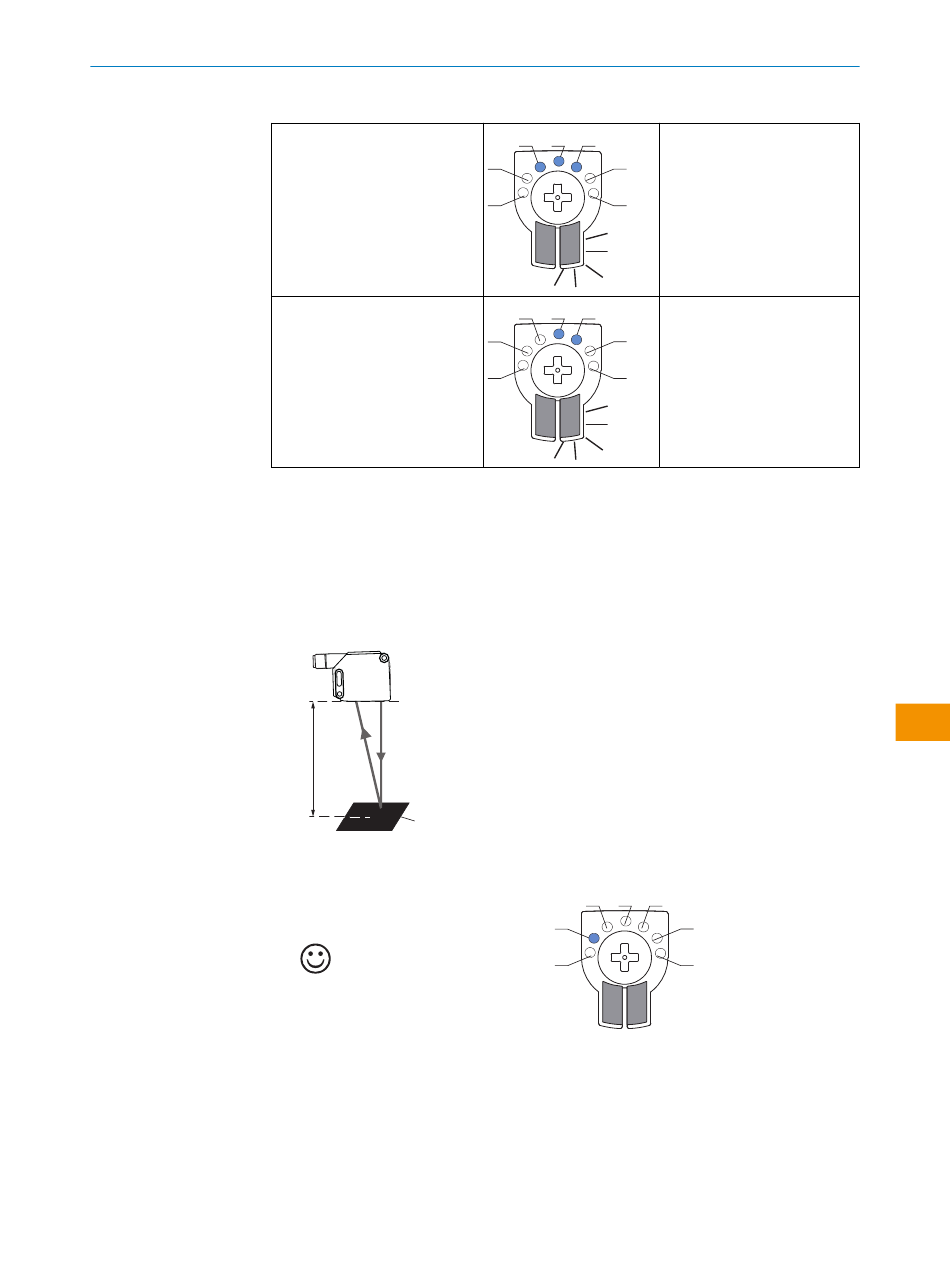

Tabela 8: Zachowanie wyświetlacza, przypadek 2
Wykryto obiekt w dalekim punk‐
cie przełączania Q1
Obiekt wykryty w bliskim punkcie
przełączania Q2
Ustawienie zasięgu przy użyciu interfejsu IO-Link opisano w dołączonej instrukcji eks‐
ploatacji „IO-Link Photoelectric sensors".
Przyuczanie czujnika z tłumieniem przedpola
1. Ustawić obiekt w żądanej pozycji i naciskać element obsługowy przez 1-3 sekundy,
aż zacznie migać żółta LED.
x
Background
✓
Czujnik jest ustawiony i gotowy do pracy.
Tabela 9: Wynik uczenia bez obiektu
Obiekt obecny
Ustawienie zasięgu przy użyciu interfejsu IO-Link opisano w dołączonej instrukcji eks‐
ploatacji „IO-Link Photoelectric sensors".
Tryb M (Ręcznie/pomiar) można wybrać i ustawić tylko za pośrednictwem IO-Link.
INSTRUKCJA EKSPLOATACJI
Wyjście cyfrowe 1 jest sygnali‐
3 4 5
zowane za pomocą żółtej LED
6
2
i dodatkowo niebieskich LED 3
+ 5.
1 M
Wyjście cyfrowe 2 jest sygnali‐
3 4 5
zowane za pomocą żółtej LED
6
2
i dodatkowo niebieskiej LED 5.
1 M
3 4 5
2
1
I N S T R U K C J A E K S P L O A T A C J I | WTM12L MultiMode
6
M
