4 Montaje
8027716/2022-04-12 | SICK
Sujeto a cambio sin previo aviso
MultiMode / Principio de fun‐
LED cionamiento
MultiMode 7 Independiente
(LED 7)
INDICACIÓN
El modo de servicio 6 sólo puede utilizarse junto con la supresión de fondo (LED 1).
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respete el par de apriete máximo permitido del sensor de 1,4 Nm.
Montaje con el principio de funcionamiento de supresión de fondo
MultiMode 1, 3, 4, 5, 6, M:
Tenga en cuenta la alineación del sensor respecto a la dirección de movimiento del
objeto, consulte figura 3.

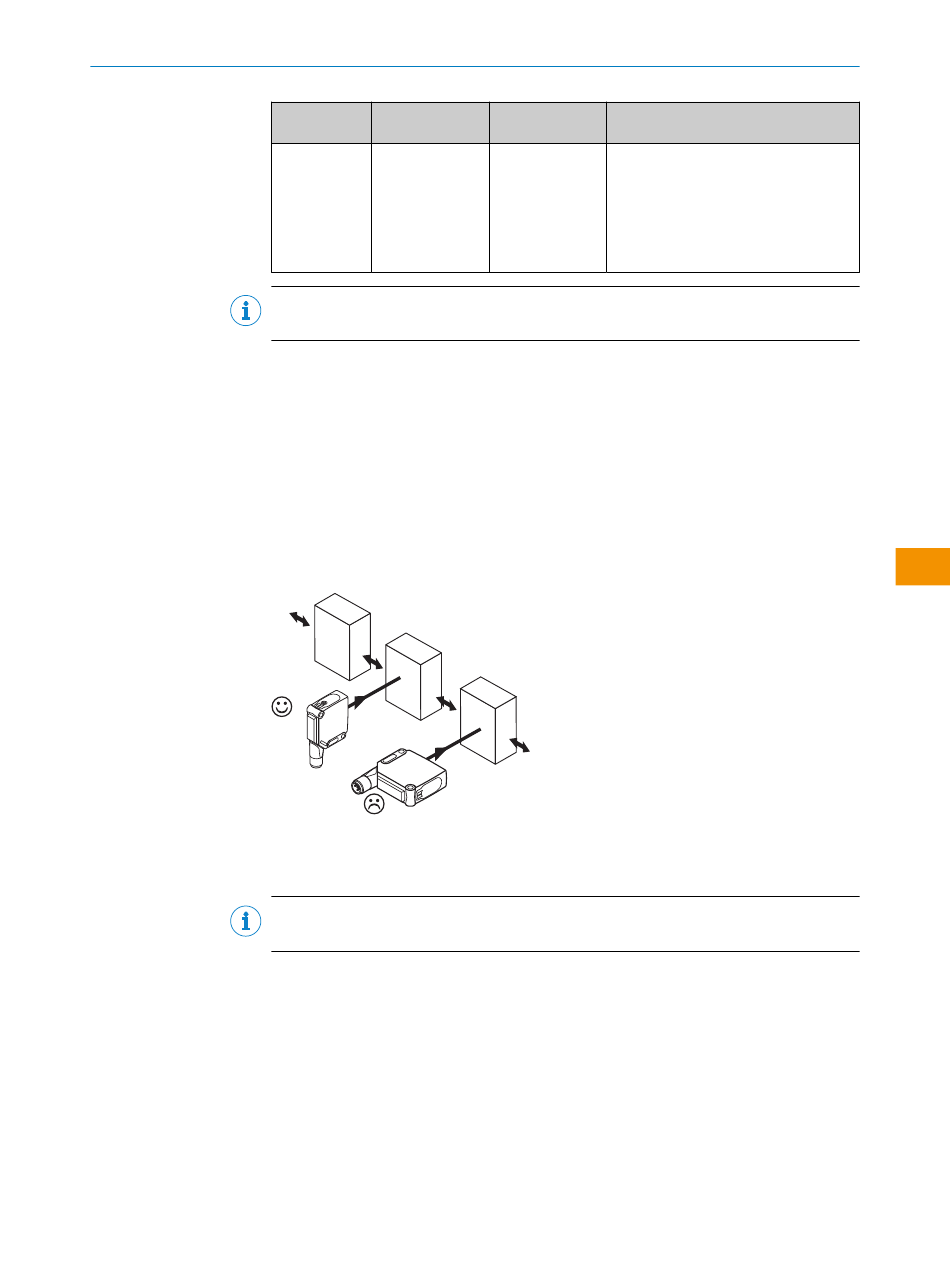

Figura 3: Alineación del sensor con respecto a la dirección del objeto
Respetar la orientación preferente del objeto con respecto al sensor, véase
INDICACIÓN
WTM12L: en el modo M no es necesario respetar una dirección preferente.
Montaje con el principio de funcionamiento de supresión del primer plano
MultiMode 2:
INSTRUCCIONES DE USO
Modo Descripción
Manual / medi‐ Con el modo "Manual / medición", el
ción valor de la distancia puede leerse a
través de IO-Link. Este modo sólo está
disponible a través de IO-Link.
Para una descripción de los parámetros
IO-Link, véase la descripción de IO-Link
www.sick.com/8022709.
I N S T R U C C I O N E S D E U S O | WTM12L MultiMode
es
figura 19.
