6.3.4 Configuração em MultiMode 3-5:
pt
266 M A N U A L D E I N S T R U Ç Õ E S | WTM12L MultiMode
Tabela 6: Resultado de teach com objeto
Objeto presente
Para o ajuste da distância de comutação através de IO-Link, consulte o manual de
instruções anexo "IO-Link Photoelectric sensors".
Teach-in do sensor com supressão do fundo e 2 pontos de comutação
NOTA
Em MultiMode 4: a primeira distância de comutação programada é sempre Q1 e é
simbolizada pelo LED 3. A segunda distância de comutação programada é sempre
Q2 e é simbolizada pelo LED 5.

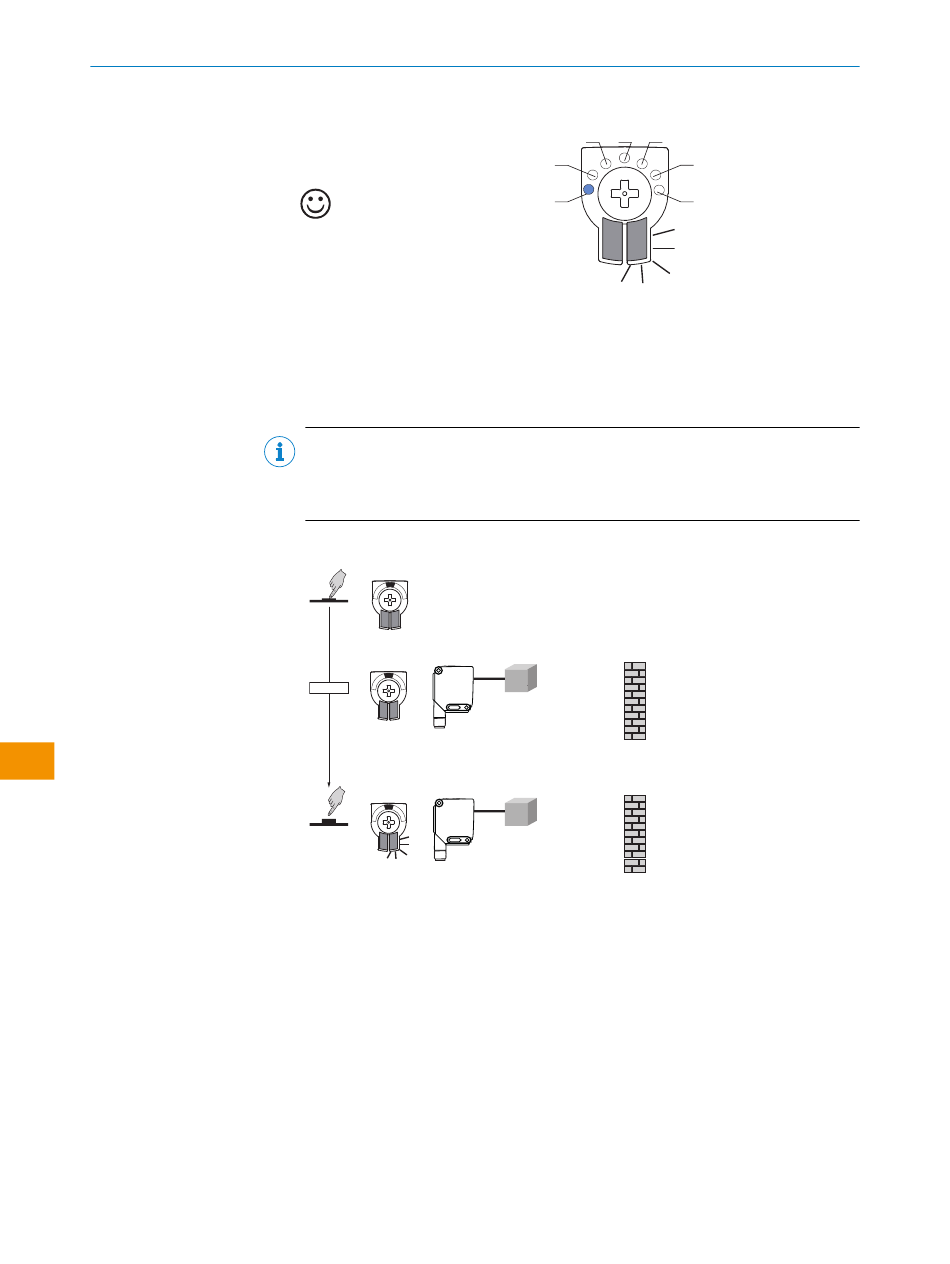

1. Posicionar o objeto na posição 1 desejada e pressionar o elemento de comando
por 1-3 segundos, até o LED amarelo piscar.
1...3 sec.
✓
A distância de comutação Q1 está configurada.
2. Após uma breve pausa, o LED amarelo pisca novamente; agora é possível progra‐
mar a 2ª distância de comutação.
3 4 5
6
2
1 M
