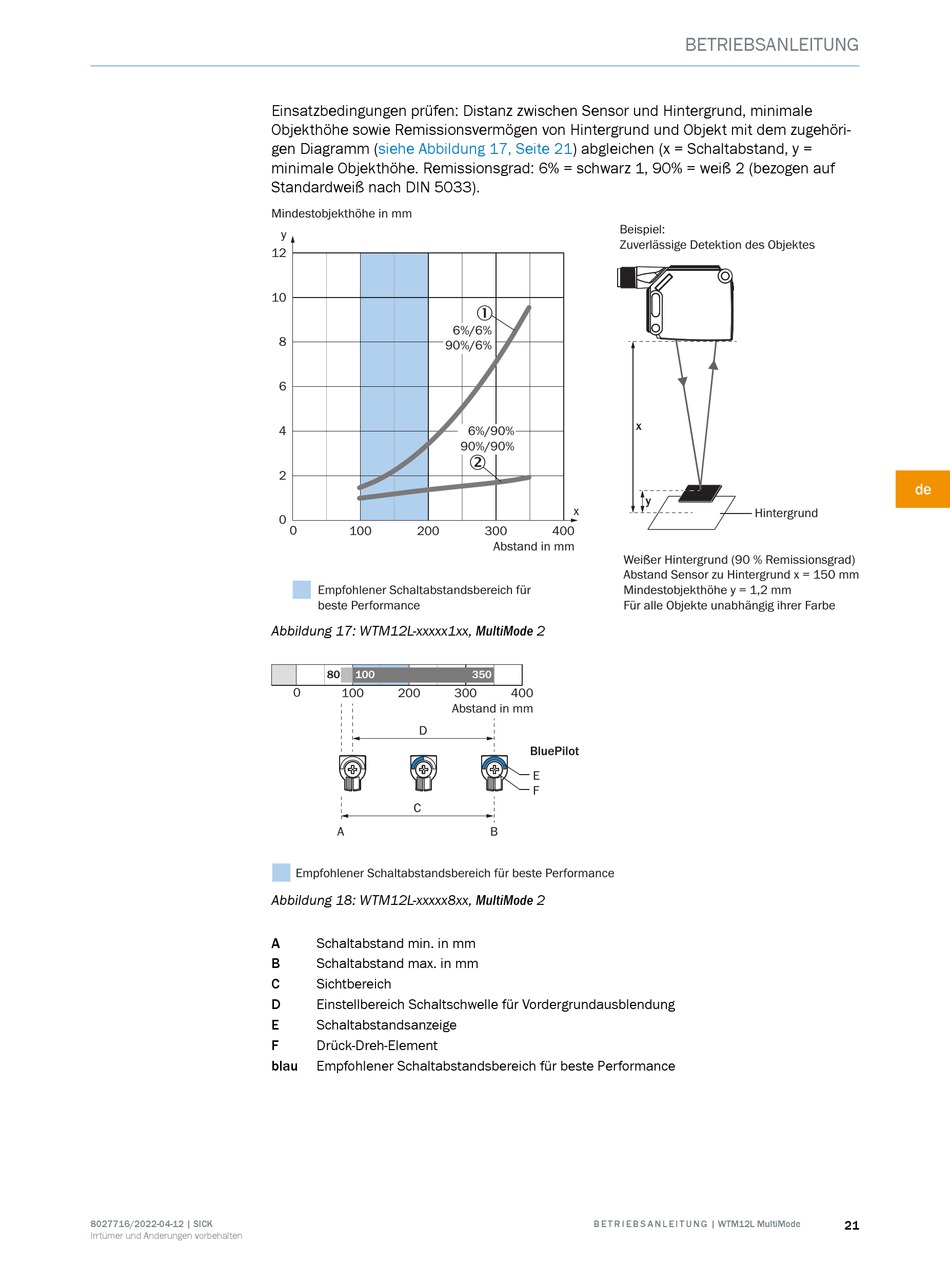

Einsatzbedingungen prüfen: Distanz zwischen Sensor und Hintergrund, minimale
Objekthöhe sowie Remissionsvermögen von Hintergrund und Objekt mit dem zugehöri‐
gen Diagramm (siehe Abbildung 17, Seite
minimale Objekthöhe. Remissionsgrad: 6% = schwarz 1, 90% = weiß 2 (bezogen auf
Standardweiß nach DIN 5033).
Mindestobjekthöhe in mm
y
12
10
8
90%/6%
6
4
2
0
0
100 200
Empfohlener Schaltabstandsbereich für
beste Performance
Abbildung 17: WTM12L-xxxxx1xx, MultiMode 2
100
80
0 100 200
D
C
A
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 18: WTM12L-xxxxx8xx, MultiMode 2
A Schaltabstand min. in mm
B Schaltabstand max. in mm
C Sichtbereich
D Einstellbereich Schaltschwelle für Vordergrundausblendung
E Schaltabstandsanzeige
F Drück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
21) abgleichen (x = Schaltabstand, y =
Beispiel:
Zuverlässige Detektion des Objektes
1
6%/6%
6%/90%
90%/90%
2
x
300 400
Abstand in mm
Weißer Hintergrund (90 % Remissionsgrad)
Abstand Sensor zu Hintergrund x = 150 mm
Mindestobjekthöhe y = 1,2 mm
Für alle Objekte unabhängig ihrer Farbe
350
300 400
Abstand in mm
BluePilot
E
F
B
