6.3.5 Impostazione in MultiMode 2:
6.3.6

Impostazione in MultiMode M:

8027716/2022-04-12 | SICK
Contenuti soggetti a modifiche senza preavviso

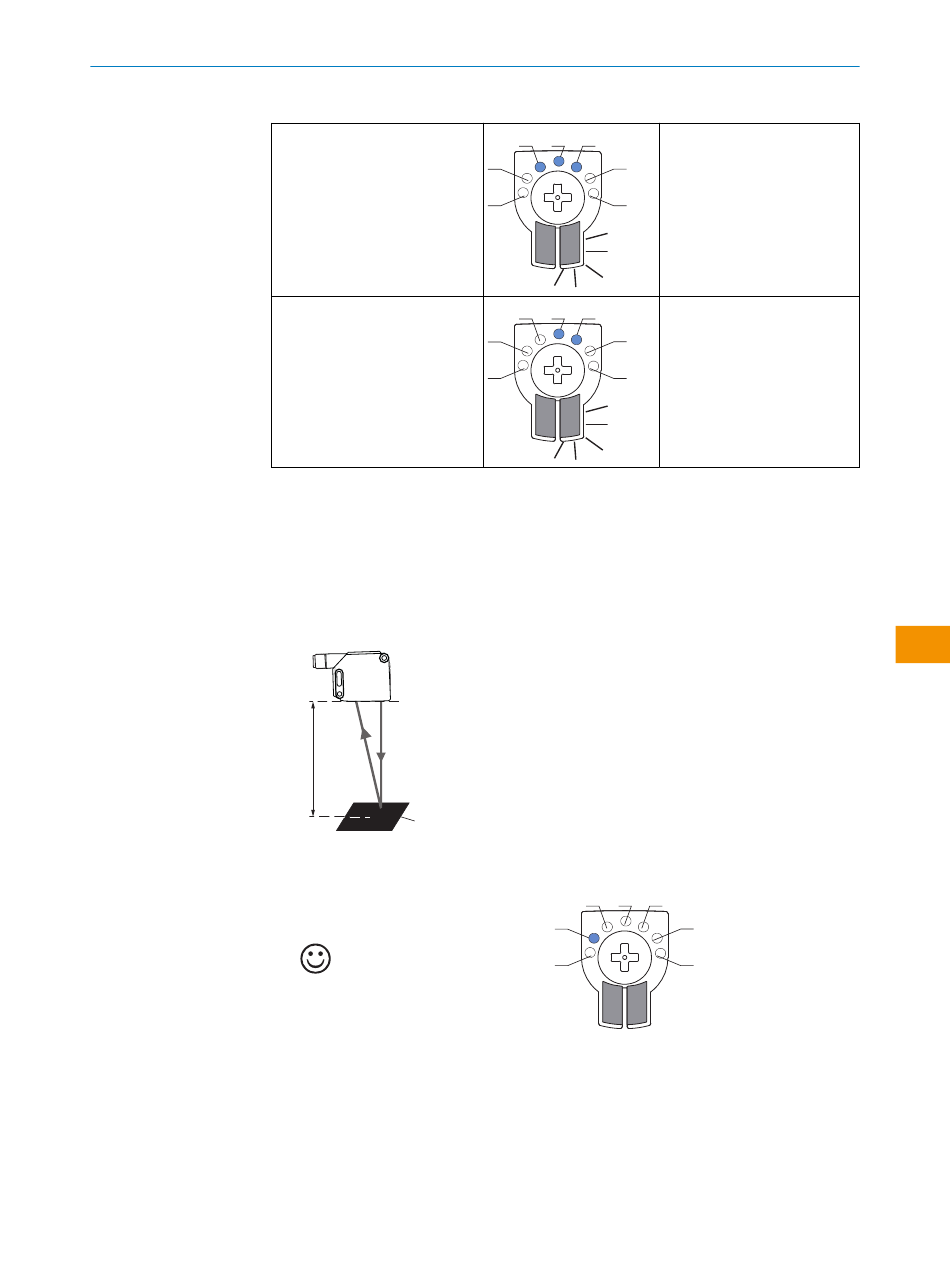

Tabella 8: Comportamento del display, caso 2
Oggetto rilevato nel punto di
commutazione remoto Q1
Oggetto rilevato nel punto di
commutazione vicino Q2
Per l'impostazione della distanza di lavoro tramite IO-Link, consultare le istruzioni per
l'uso allegate "IO-Link Photoelectric sensors".
Teaching-in del sensore con soppressione di primo piano
1. Posizionare l'oggetto nella posizione desiderata e tenere premuto l'elemento di
comando per 1-3 secondi finché il LED giallo non lampeggia.
x
Background
✓
Il sensore è impostato e pronto per il funzionamento.
Tabella 9: Insegnare il risultato senza oggetto
Oggetto presente
Per l'impostazione della distanza di lavoro tramite IO-Link, consultare le istruzioni per
l'uso allegate "IO-Link Photoelectric sensors".
La modalità M (manuale/misurazione) può essere selezionata e impostata solo tramite
IO-Link.
L'uscita digitale 1 è indicata
3 4 5
con il LED giallo e, in aggiunta,
6
2
con i LED blu 3 + 5.
1 M
L'uscita digitale 2 è indicata
3 4 5
con il LED giallo e, in aggiunta,
6
2
con il LED blu 5.
1 M
3 4 5
2
1
