ISTRUZIONI PER L'USO
it
6 Messa in funzione
6.1 Allineamento
152 I S T R U Z I O N I P E R L ' U S O | WTM12L MultiMode

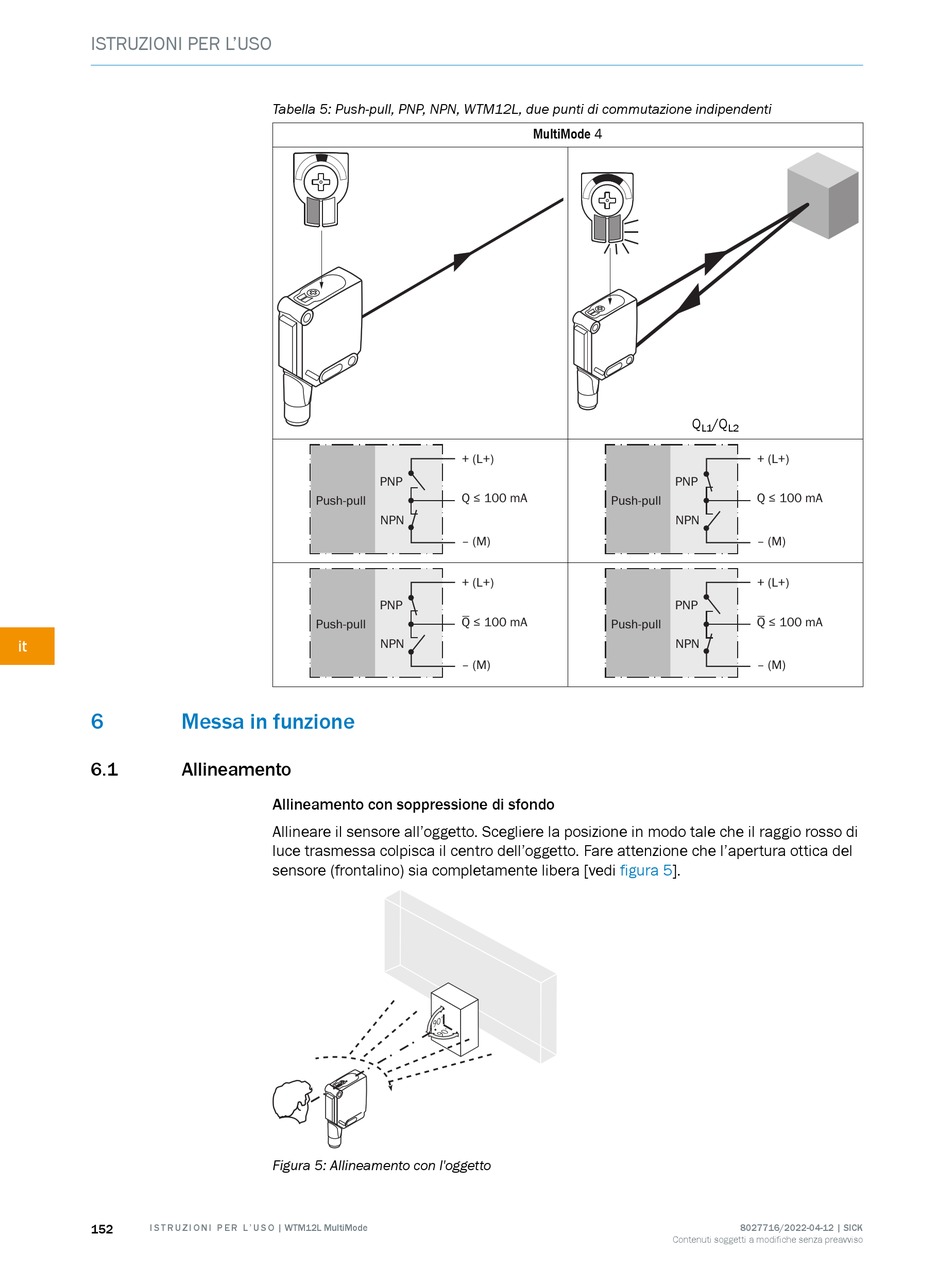

Tabella 5: Push-pull, PNP, NPN, WTM12L, due punti di commutazione indipendenti
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Allineamento con soppressione di sfondo
Allineare il sensore all'oggetto. Scegliere la posizione in modo tale che il raggio rosso di
luce trasmessa colpisca il centro dell'oggetto. Fare attenzione che l'apertura ottica del
sensore (frontalino) sia completamente libera [vedi
Figura 5: Allineamento con l'oggetto
MultiMode 4
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
figura
Q /Q
L1 L2
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
5].
8027716/2022-04-12 | SICK
Contenuti soggetti a modifiche senza preavviso
