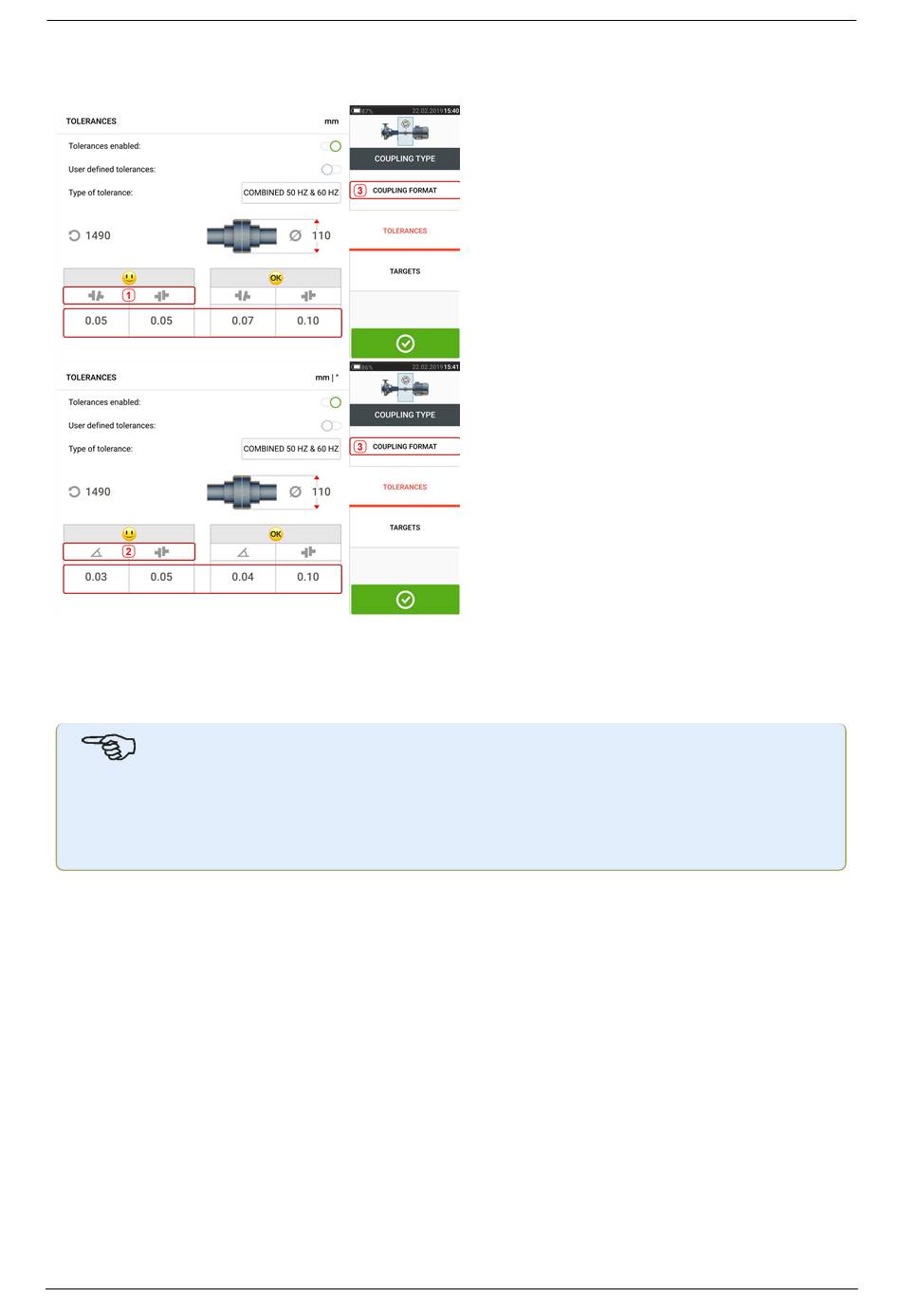

Toleranztabelle, basierend auf Kupplungsformat
Die Toleranzwerte für dieselbe Toleranzart, Drehzahl und denselben Kupplungsdurchmesser
unterscheiden sich je nach gewähltem Kupplungsformat. Das Kupplungsformat (1) ist Klaf-
fung/Versatz für kurze Flex-Kupplungen und (2) Winkel/Versatz für kurze Flex-Kupplungen.
Das Kupplungsformat kann durch Tippen auf
Hinweis
Für konsolidierte Zwischenwellen-Kupplungsformate stehen keine Toleranztabellen zur
Verfügung. Konsolidierte Formate berücksichtigen das Kolbenstück oder die Spindel als
Erweiterung der rechten oder linken Welle.
Empfohlene konsolidierte Toleranzen für die Wellenausrichtung
Die folgende Tabelle zeigt die konsolidierten (50 Hz und 60 Hz) Toleranzen.
SHAFTALIGN touch
3
geändert werden.
