Einführung

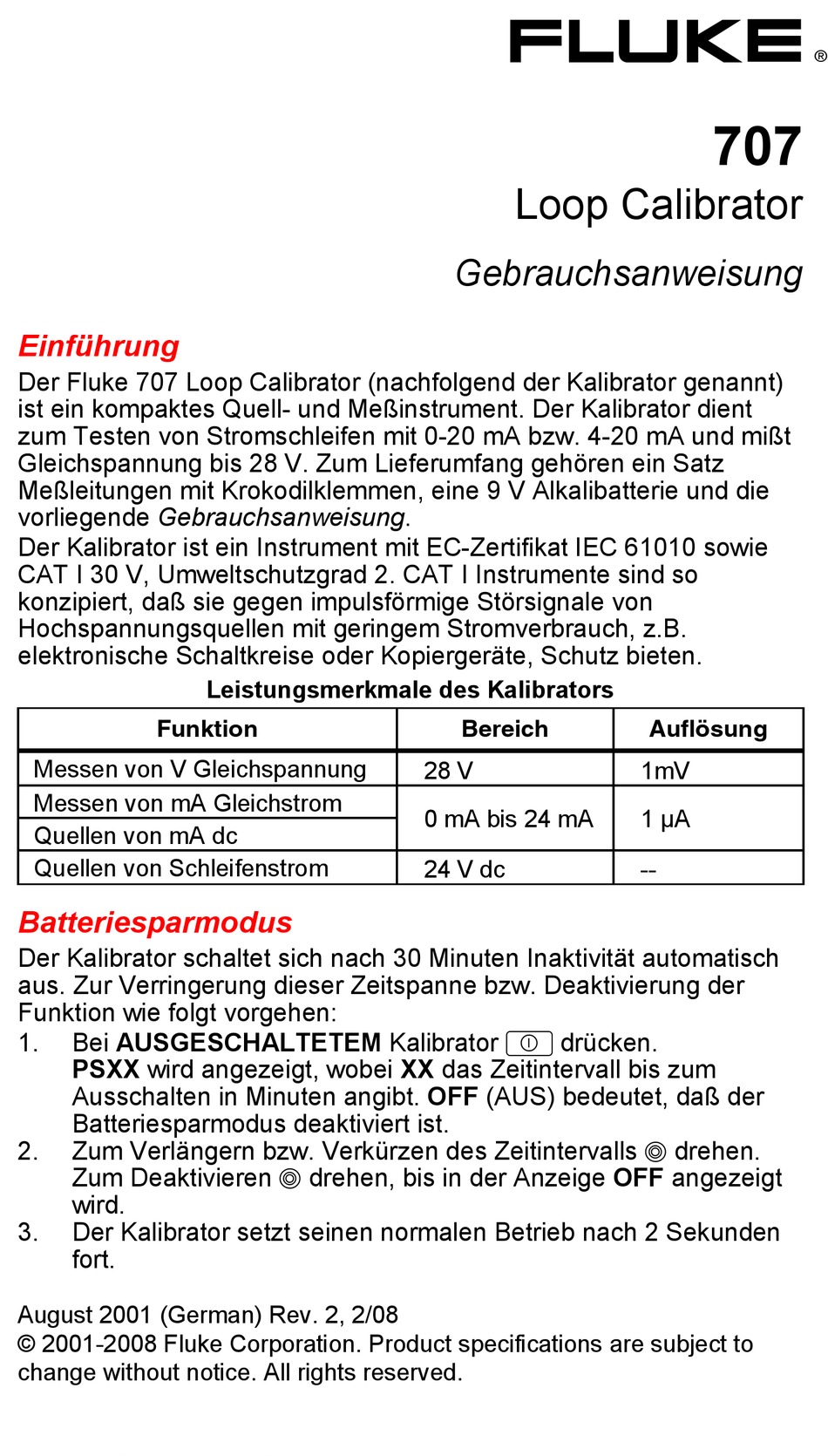

Der Fluke 707 Loop Calibrator (nachfolgend der Kalibrator genannt)
ist ein kompaktes Quell- und Meßinstrument. Der Kalibrator dient
zum Testen von Stromschleifen mit 0-20 mA bzw. 4-20 mA und mißt
Gleichspannung bis 28 V. Zum Lieferumfang gehören ein Satz
Meßleitungen mit Krokodilklemmen, eine 9 V Alkalibatterie und die
vorliegende Gebrauchsanweisung.
Der Kalibrator ist ein Instrument mit EC-Zertifikat IEC 61010 sowie
CAT I 30 V, Umweltschutzgrad 2. CAT I Instrumente sind so
konzipiert, daß sie gegen impulsförmige Störsignale von
Hochspannungsquellen mit geringem Stromverbrauch, z.B.
elektronische Schaltkreise oder Kopiergeräte, Schutz bieten.
Funktion
Messen von V Gleichspannung
Messen von mA Gleichstrom
Quellen von mA dc
Quellen von Schleifenstrom
Batteriesparmodus
Der Kalibrator schaltet sich nach 30 Minuten Inaktivität automatisch
aus. Zur Verringerung dieser Zeitspanne bzw. Deaktivierung der
Funktion wie folgt vorgehen:
1.
Bei AUSGESCHALTETEM Kalibrator D drücken.
PSXX wird angezeigt, wobei XX das Zeitintervall bis zum
Ausschalten in Minuten angibt. OFF (AUS) bedeutet, daß der
Batteriesparmodus deaktiviert ist.
2.
Zum Verlängern bzw. Verkürzen des Zeitintervalls m drehen.
Zum Deaktivieren m drehen, bis in der Anzeige OFF angezeigt
wird.
3.
Der Kalibrator setzt seinen normalen Betrieb nach 2 Sekunden
fort.
August 2001 (German) Rev. 2, 2/08
© 2001-2008 Fluke Corporation. Product specifications are subject to
change without notice. All rights reserved.
Leistungsmerkmale des Kalibrators
Loop Calibrator
Gebrauchsanweisung
Bereich
28 V
0 mA bis 24 mA
24 V dc
707
Auflösung
1mV
1 μA
--
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke 707
Inhaltszusammenfassung für Fluke 707
- Seite 1 Loop Calibrator Gebrauchsanweisung Einführung Der Fluke 707 Loop Calibrator (nachfolgend der Kalibrator genannt) ist ein kompaktes Quell- und Meßinstrument. Der Kalibrator dient zum Testen von Stromschleifen mit 0-20 mA bzw. 4-20 mA und mißt Gleichspannung bis 28 V. Zum Lieferumfang gehören ein Satz Meßleitungen mit Krokodilklemmen, eine 9 V Alkalibatterie und die...
-
Seite 2: Wwarnungen Und Sicherheitshinweise
Vorsicht: Teile können durch statische Entladungen beschädigt werden Schutzisoliert Batterie Erfüllt die relevanten Richtlinien der kanadischen Standards Association (Canadian Standards Association). Zertifikat Nr. LR110460-2. Übereinstimmung mit den EU-Richtlinien. Gleichstrom Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Für Recyclinginformationen auf der Website von Fluke nachsehen. - Seite 3 Tastenfunktionen Drucktaste Funktion EIN / AUS-Taste. and D gleichzeitig drücken, um zwischen den mA Ausgangsbereichen umzuschalten. • 4 mA bis 20 mA = 0 % - 100 % (Standard) (Einschaltoption) • 0 mA bis 20 mA = 0 % - 100 % (wahlfrei) Die Auswahl wird bis zur Änderung gespeichert.
-
Seite 4: Anwendung Der Ma Quelle-(Ausgang)-Betriebsarten
Anwendung der mA Quelle-(Ausgang)-Betriebsarten Der Kalibrator liefert Strom für Kalibrierung und Test von 0-20 mA- und 4-20 mA-Stromschleifen und Instrumenten. Im Modus SOURCE (Quelle) erzeugt der Kalibrator den Strom. Im Modus SIMULATE (Simulation) simuliert der Kalibrator einen 2-Draht-Transmitter in einer extern versorgten Stromschleife. Ändern der mA Ausgangsspanne Der Kalibrator hat zwei mA Ausgangsspannen: •... -
Seite 5: Kontaktaufnahme Mit Fluke
U.S.A. Niederlande Begrenzte Gewährleistung und Haftungsbeschränkung Fluke gewährleistet, daß dieses Produkt für die Dauer von 3 Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Mißbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. - Seite 6 Transmittersimulation Bei der Simulation des Transmitterbetriebs regelt der Kalibrator den Schleifenstrom auf einen voreingestellten Wert. Eine 12 V bis 28 V Schleifenstromversorgung muß verfügbar sein. Die Meßleitungen wie unten gezeigt einstecken. LOOP CALIBRATOR Gleichzeitig drücken: einmal für lang same Rampe zweimal für Drücken, bis schnelle Rampe...
-
Seite 7: Automatische Rampe Für Die Ma-Ausgabe
Automatische Rampe für die mA-Ausgabe Automatische Rampen ermöglichen die kontinuierliche Anwendung eines variierenden Stroms vom Kalibrator auf eine passive (Quellmodus) oder aktive (Simulationsmodus) Schleife. Dabei bleiben die Hände für das Testen der Transmitterreaktion frei. B + C gleichzeitig drücken, um die Betriebsart „automatische Rampe“... - Seite 8 Gleichstrommessung mA W Vorsicht Um eine Beschädigung der zu prüfenden Einheit zu vermeiden, vor Anschluß der Meßleitungen sicherstellen, daß der Kalibrator im richtigen Modus ist. Gleichstrommessung mA: A drücken, um in den Modus MEASURE (Messung) überzugehen. MEASURE mA wird angezeigt. Die Prüfspitzen über die Last oder die Stromquelle wie in der nachstehenden Abbildung gezeigt an den Stromkreis anlegen.
- Seite 9 Gleichstrommessung mA mit Schleifenstromversorgung W Vorsicht Um eine Beschädigung der zu prüfenden Einheit zu vermeiden, vor Anschluß der Meßleitungen sicherstellen, daß der Kalibrator im richtigen Modus ist. Die Schleifenstromversorgung gibt + 24 V zur Speisung eines Transmitters sowie zur gleichzeitigen Messung des Schleifenstroms Gleichstrommessung mA mit Schleifenstromversorgung: A drücken, um in den Modus Loop Power (Schleifenstrom) überzugehen.
-
Seite 10: Gleichspannungsmessung Volt
Gleichspannungsmessung Volt W Vorsicht Um eine Beschädigung der zu prüfenden Einheit zu vermeiden, vor Anschluß der Meßleitungen sicherstellen, daß der Kalibrator im richtigen Modus ist. Gleichspannungsmessung Volt: A drücken, um in den Modus MEASURE (Messung) überzugehen. MEASURE V wird angezeigt. Die Prüfspitzen über die Last oder die Stromquelle an den Stromkreis anlegen. -
Seite 11: Wartung
Vor dem Entfernen der Prüfleiter oder Öffnen des Gehäuses alle Eingangssignale entfernen. • Für Servicearbeiten am Kalibrator ausschließlich spezifizierte Ersatzteile verwenden. • Sicherstellen, daß kein Wasser in das Gehäuse eindringt. Fragen zu Wartungsverfahren, die in dieser Gebrauchsanweisung nicht beschrieben sind, können vom Fluke-Servicezentrum beantwortet werden. -
Seite 12: Bei Problemen
Die Batterie und die Meßleitungen prüfen. Nach Bedarf ersetzen. Wenn der Kalibrator repariert werden muß oder nicht einwandfrei zu funktionieren scheint, Kontakt mit dem zuständigen Fluke Service Center aufnahmen. Falls der Kalibrator unter Garantie steht, in der Garantieerklärung für Fristen, Bedingungen und Produktrücksendungsinformationen nachlesen. -
Seite 13: Ersetzen Der Batterie
Ersetzen der Batterie W Warnung Zur Vermeidung falscher Ablesungen, die zu Stromschlag oder Verletzungen führen können, die Batterie ersetzen, sobald M (Anzeige für schwache Batterie) eingeblendet wird. Den Kalibrator nur mit einer vorschriftsgemäß installierten 9-Volt-Batterie betreiben. Der Kalibrator verwendet eine einzelne 9 V Alkalibatterie (ANSI/NEDA 1604A oder IEC 6LR61). - Seite 14 Ersatzteile ADA10F.EPS Beschreibung Teilenummer Stk. Drehknopf 1618022 Gehäuseoberteil 1618355 Tastenfeld 1612222 Gehäuseunterteil 1618005 Rutschfeste Füße 885884 Batterie. 9 V, Alkali, ANSI / NEDA 614487 1604A oder IEC 6LR61 Gehäuseschrauben 665098 Batteriefachabdeckung 665106 CD-ROM 2088974 Testleiter (Satz) TL75 Krokodilklemmen AC72 Halterung, gelb...
-
Seite 15: Genauigkeitsspezifikationen
Genauigkeitsspezifikationen Die Genauigkeit ist für die Dauer von einem Jahr ab Kalibrierung bei Betriebstemperaturen von 18 °C bis +C sp28 angegeben als: °C and is given as: ±( [ % des Messwerts ] + [ Zählimpulse] ) Gleichspannungsmessung Volt Bereich: +28 V (+ 30 V max) Auflösung: 1 mV Eingangsimpedanz: 1 MΩ... -
Seite 16: Allgemeine Technische Daten
Allgemeine technische Daten Höchste Spannung zwischen beliebigem Anschluß und Masse oder zwischen zwei Anschlüssen: 30 V Lagerungstemperatur: -40 °C bis 60 °C Betriebstemperatur: -10 °C bis 55 °C Betriebshöhenlage: maximal 3000 m Temperaturkoeffizient: ± 0,005 % des Messbereichs pro °C für Temperaturen von -10 °C bis 18 °C und 28 °C bis 55 °C Relative Luftfeuchtigkeit: 95 % bis 30 °C;...
