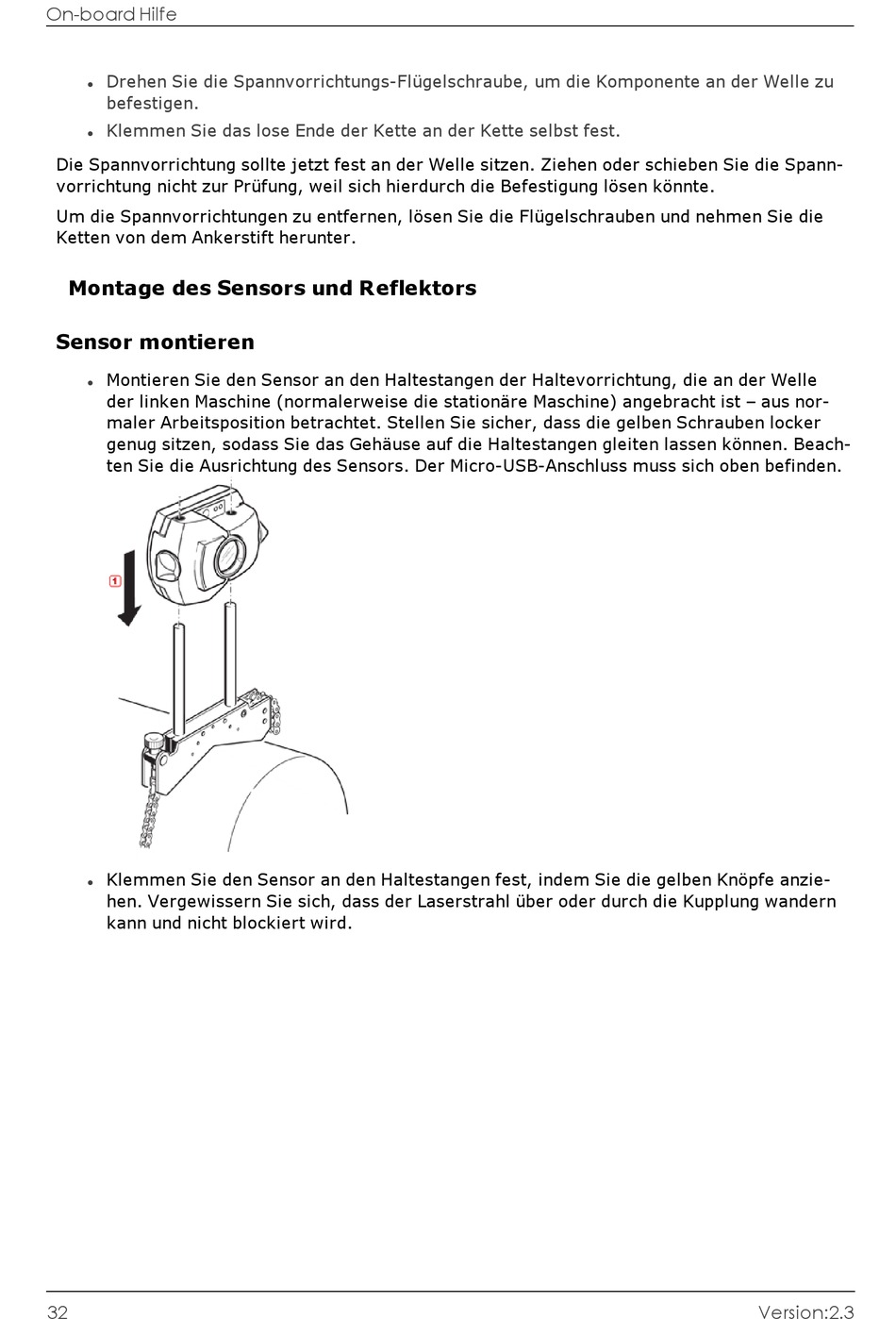

Drehen Sie die Spannvorrichtungs-Flügelschraube, um die Komponente an der Welle zu
l
befestigen.
Klemmen Sie das lose Ende der Kette an der Kette selbst fest.
l
Die Spannvorrichtung sollte jetzt fest an der Welle sitzen. Ziehen oder schieben Sie die Spann-
vorrichtung nicht zur Prüfung, weil sich hierdurch die Befestigung lösen könnte.
Um die Spannvorrichtungen zu entfernen, lösen Sie die Flügelschrauben und nehmen Sie die
Ketten von dem Ankerstift herunter.
Montage des Sensors und Reflektors
Sensor montieren
Montieren Sie den Sensor an den Haltestangen der Haltevorrichtung, die an der Welle
l
der linken Maschine (normalerweise die stationäre Maschine) angebracht ist – aus nor-
maler Arbeitsposition betrachtet. Stellen Sie sicher, dass die gelben Schrauben locker
genug sitzen, sodass Sie das Gehäuse auf die Haltestangen gleiten lassen können. Beach-
ten Sie die Ausrichtung des Sensors. Der Micro-USB-Anschluss muss sich oben befinden.
Klemmen Sie den Sensor an den Haltestangen fest, indem Sie die gelben Knöpfe anzie-
l
hen. Vergewissern Sie sich, dass der Laserstrahl über oder durch die Kupplung wandern
kann und nicht blockiert wird.
