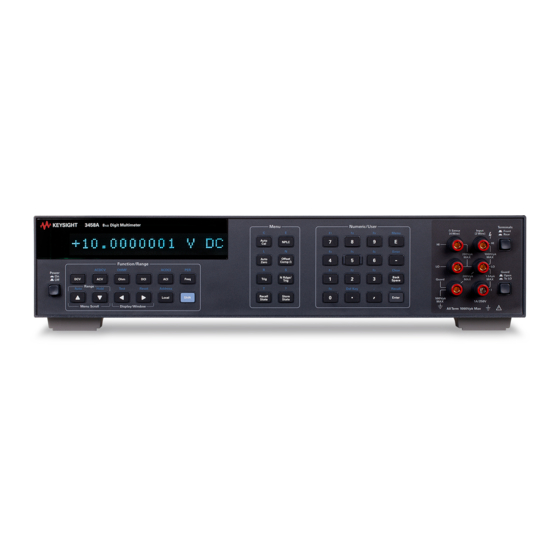

Keysight 3458A Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Keysight Anleitungen
  4. Multimeter
  5. 3458A
  6. Benutzerhandbuch

Keysight 3458A Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8
9
10
11
12
Inhalt
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
Inhaltsverzeichnis
Multimeter Keysight 3458A
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Keysight 3458A

Inhaltszusammenfassung für Keysight 3458A

  • Seite 1 Multimeter Keysight 3458A Benutzerhandbuch...

  • Seite 2: Konformitätserklärung

    Computersoftware gemäß Konformitätserklärung suchen. einhalten können. FAR und DFARS verlangt werden und ausdrücklich schriftlich an anderer Stelle in der EULA ausgeführt sind. Keysight ist WARNUNG nicht zu Aktualisierung, Überarbeitung oder sonstiger Änderung der Software Eine WARNUNG weist auf eine Gefahr hin.

  • Seite 3: Rechtliche Einschränkungen

    52.227-19 (Juni 1987) (oder einer vergleichbaren Agentur- oder Vertragsregelung) ausgeliefert und lizensiert. Sie verfügen nur über diejenigen Rechte, die für derartige Software und Dokumentation in der anwendbaren FAR- oder DFARS-Klausel oder der Keysight-Standard-Software-Vereinbarung für das betreffende Produkt definiert sind. Keysight 3458A Benutzerhandbuch...

  • Seite 4: Aufsichtsrechtliche Kennzeichnungen

    Masseanschluss, der vor der Inbetriebnahme des Gerätes mit der Rahmen- oder Chassis-Masse – Schutzmasse des Stromnetzes normalerweise ist dieser Anschluss mit verbunden werden muss – die dem Metallgehäuse des Gerätes Schutzerdung schützt gegen verbunden. Stromschlaggefahr im Falle eines Gerätedefekts. Keysight 3458A Benutzerhandbuch...

  • Seite 5: Sicherheitshinweise

    Stelle dieses Handbuchs werden die Sicherheitsstandards beim Entwurf, bei der Bereitstellung und bei der vorgesehenen Verwendung dieses Geräts verletzt. Keysight Technologies übernimmt bei Missachtung dieser Voraussetzungen durch den Kunden keine Haftung. – Erden Sie das Gerät: Bei Geräten der Sicherheitsklasse 1 (dies sind WARNUNG Geräte mit Schutzerde-Anschluss) muss eine nicht unterbrechbare...
  • Seite 6 Sie es erst nach einer erfolgreichen Sicherheitsüberprüfung durch einen qualifizierten Service-Techniker. Falls erforderlich, senden Sie das Gerät an Keysight zur Wartung oder Reparatur ein, um seine Sicherheit zu gewährleisten. – Führen Sie Wartungs- oder Abgleicharbeiten AUF KEINEN FALL durch, wenn Sie alleine sind: Führen Sie Wartungs- oder Abgleicharbeiten im...
  • Seite 7 Verwenden Sie KEINE Scheuer- oder Lösungsmittel. Versuchen Sie NICHT, das Innere zu reinigen. Wenden Sie sich bei Bedarf an eine Vertriebs- und Serviceniederlassung von Keysight Technologies, um eine ordnungsgemäße Reinigung zu veranlassen und sicherzustellen, dass die Sicherheitsfunktionen und die Leistung erhalten bleiben.

  • Seite 8: Umgebungsbedingungen

    Umgebungsbedingungen Das 3458A ist für den Gebrauch in Innenräumen und Bereichen mit geringer Kondensation konstruiert. Die nachstehende Tabelle enthält die allgemeinen Anforderungen an die Umgebungsbedingungen für dieses Gerät. Umgebungsbedingung Anforderung Betrieb Temperatur – 0 °C bis 55 °C Betrieb Feuchtigkeit –...

  • Seite 9: Europäische Richtlinie Über Elektro- Und Elektronik-Altgeräte (Waste Electrical And Electronic Equipment, Weee)

    Im Bezug auf die Ausrüstungstypen in der WEEE-Richtlinie Zusatz 1 gilt dieses Instrument als „Überwachungs- und Kontrollinstrument“. Das angebrachte Produktetikett ist unten abgebildet. Entsorgen Sie dieses Gerät nicht im Hausmüll. Zur Entsorgung dieses Geräts wenden Sie sich an das nächste Keysight Service Center, oder rufen Sie http://about.keysight.com/en/companyinfo/environment/ takeback.shtml auf, um weitere Informationen zu erhalten.

  • Seite 10: Vorwort

    Vorwort Dieses Handbuch enthält Informationen zur Installation des Multimeters 3458A, zur Bedienung und Programmierung des Gerätes, und zur Konfiguration des Gerätes. Das Handbuch ist in folgende Kapitel unterteilt: Kapitel 1 – Installation und Wartung Dieses Kapitel enthält Informationen zur Eingangskontrolle, Installation und Wartung des Gerätes.
  • Seite 11 Die Anhänge enthalten eine Auflistung der Multimeter-Spezifikationen, Informationen über die vom Multimeter unterstützten GP-IB-Befehle, Informationen über das Sperren des "Front/Rear Terminals"-Schalters sowie zwei Product Notes mit Informationen zur Digitalisierung und Hinweisen zur Maximierung der Abtastrate und des Durchsatzes. Keysight 3458A Benutzerhandbuch...
  • Seite 12 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 3458A Benutzerhandbuch...

  • Seite 13: Inhaltsverzeichnis

    ........48 Keysight 3458A Benutzerhandbuch...
  • Seite 14 ........85 Keysight 3458A Benutzerhandbuch...
  • Seite 15 ....129 Komprimieren von Unterprogrammen ..... .130 Keysight 3458A Benutzerhandbuch...
  • Seite 16 ....... . . 166 Messwertübertragung über den GPIB ......170 Keysight 3458A Benutzerhandbuch...
  • Seite 17 ..........220 Keysight 3458A Benutzerhandbuch...
  • Seite 18 ..........270 Keysight 3458A Benutzerhandbuch...
  • Seite 19 ..........324 Keysight 3458A Benutzerhandbuch...
  • Seite 20 ..........394 Keysight 3458A Benutzerhandbuch...
  • Seite 21 ..........419 BASIC-Programmiersprache für das 3458A Einführung...
  • Seite 22 ......480 Wiederanbringen der Gehäuseabdeckungen ....483 Keysight 3458A Benutzerhandbuch...
  • Seite 23 Optimierung des Datendurchsatzes und der Messrate Kurzbeschreibung des Systemmultimeters 3458A ....486 Anwendungsorientierte Befehlssprache .....486 Inhärent langsame Messungen...
  • Seite 24 ......... 514 Hochauflösende Digitalisierung mit dem 3458A Einführung...

  • Seite 25: List Of Figures

    ......225 Figure 5-6 Pegeltriggerung, 50%, negative Flanke, AC-Kopplung ......227 Keysight 3458A Benutzerhandbuch...
  • Seite 26 Messgenauigkeit des ersten Messwertes steigern....... . . 496 Keysight 3458A Benutzerhandbuch...
  • Seite 27 ........529 Figure E-3 Das Multimeter 3458A bietet zwei Digitalisierungspfade: den normalen DCV-Pfad und einen "Track-and hold"-Pfad.
  • Seite 28 ......535 Figure E-8 In dieser Anwendung wird das 3458A zusammen mit einem Wobbelgenerator als Verstärkung/Phase-Messgerät betrieben.
  • Seite 29 ........547 Figure E-15 Auswirkungen des Zeitbasis-Jitters. Beim Multimeter 3458A beträgt dieser Jitter 50 ps eff. Dieser Jitter ist reproduzierbar und lässt sich daher charakterisieren und kompensieren.
  • Seite 30 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 3458A Benutzerhandbuch...

  • Seite 31: List Of Tables

    Table D-1 Integrationszeit und Abfrage-Antwort... .494 Table D-2 Effektivwert-Messverfahren im Vergleich..501 Table D-3 Zusammenhang zwischen Torzeit, Auflösung und Keysight 3458A Benutzerhandbuch...
  • Seite 32 Messrate....... . . 502 Keysight 3458A Benutzerhandbuch...

  • Seite 33: Installation Und Wartung

    Keysight 3458A Multimeter Benutzerhandbuch Installation und Wartung Einführung     34 Eingangskontrolle     35 Optionen und Zubehör     36 Installation des Multimeters     38 Wartung     46...

  • Seite 34: Einführung

    Dieses Kapitel enthält Informationen zur Eingangskontrolle, Installation und Wartung des Gerätes. Es enthält außerdem Listen der verfügbaren Optionen und Zubehörprodukte. Wir empfehlen Ihnen, dieses Kapitel zu lesen, bevor Sie das Multimeter an das Stromnetz oder an ein Messobjekt anschließen. Keysight 3458A Benutzerhandbuch...

  • Seite 35: Eingangskontrolle

    1,5 A flink (1 Stück, für 100/120 Netzspannung) – Tastaturschablone (5 Stück) – Schaltersperrkappen (2 Stück) – Messleitungssatz (1 Stück) Falls das Multimeter beschädigt oder die Lieferung unvollständig ist, benachrichtigen Sie bitte umgehend das nächstgelegene Vertriebszentrum von Keysight Technologies. Keysight 3458A Benutzerhandbuch...

  • Seite 36: Optionen Und Zubehör

    Hochstabile Frequenzreferenz (4 ppm/Jahr) 03458-80002 Griffe-Materialsatz 5063-9226 Gestellflansche 5063-9212 Gestellflansche (einschl. Griffe) 5063-9219 Erweiterung der Hardware-Gewährleistung um zwei Jahre (Reparatur im Keysight-Service-Zentrum) Tabelle 1-2 Verfügbares Zubehör Modell oder Beschreibung Teilenummer Zusätzlicher Handbuchsatz (Benutzerhandbuch, Kurz-Bedienungsanleitung, Kalibrierhandbuch, Reparaturhandbuch für Instandsetzung auf der 03458-90101 Baugruppenebene, Benutzerhandbuch für manuelle Bedienung)
  • Seite 37 Thermospannungsarmes Messleitungspaar, Kabelschuh auf Bananenstecker, 0,9 m 11174A Thermospannungsarmes Messleitungspaar, Bananenstecker auf Bananenstecker, 11058A 0,9 m Hochspannungstastkopf (40 kV AC/DC) 34136A 30-A-Strommesszange 34330A Kelvin-Tastkopfsatz (4-Draht, 1 m) 11059A Kelvin-Prüfklemmensatz (2 Stück) 11062A Ω E2308A Thermistor-Temperatursensor 5 k Ω -Thermistor 40653B Keysight 3458A Benutzerhandbuch...

  • Seite 38: Installation Des Multimeters

    1-4). Das Netzkabel muss an eine normgerechte Netzsteckdose mit Schutzkontakt angeschlossen werden. Der Netzanschluss des Multimeters und das mitgelieferte Netzkabel entsprechen den Anforderungen der IEC- (International Electrotechnical Commission) Sicherheitsstandards. Zum Schutz vor Stromschlaggefahr darf der Schutzleiter nicht unterbrochen WARNUNG werden. Keysight 3458A Benutzerhandbuch...

  • Seite 39: Netzspannungsanforderungen

    Abschnitte. Tabelle 1-3 Netzspannungsgrenzwerte Nennwerte (effektiv) Zulässige Grenzwerte (effektiv) 100 VAC 90 VAC bis 110 VAC 120 VAC 108 VAC bis 132 VAC 220 VAC 198 VAC bis 242 VAC 240 VAC 216 VAC bis 250 VAC Keysight 3458A Benutzerhandbuch...

  • Seite 40: Einstellen Der Netzspannungswahlschalter

    1 Ziehen Sie das Netzkabel aus der Steckdose. 2 Bringen Sie die Schalter mit Hilfe eines kleinen Längsschlitz-Schraubendrehers die Schalter in die erforderliche Position (siehe Abbildung 1-2). 3 Setzen Sie eine passende Netzsicherung ein (siehe nächsten Abschnitt). Abbildung 1-2 Mögliche Positionen der Netzspannungswahlschalter Keysight 3458A Benutzerhandbuch...

  • Seite 41: Einsetzen Der Netzsicherung

    Netzkabel aus der Netzsteckdose. Stecken Sie ein Ende der Sicherung in die Kappe des Sicherungshalters. Stecken Sie das Gebilde aus Sicherung und Kappe in den Sicherungshalter. Drücken Sie die Kappe mit einem kleinen Längsschlitz-Schraubendreher nach innen und drehen Sie sie im Uhrzeigersinn fest. Keysight 3458A Benutzerhandbuch...

  • Seite 42: Netzkabel

    Installation und Wartung Netzkabel Abbildung 1-3 zeigt die verschiedenen Netzkabeltypen und deren Keysight-Teilenummern. Sollten Sie ein falsches Netzkabel erhalten haben, setzen Sie sich bitte wegen eines Austauschs mit dem nächstgelegen Keysight-Vertriebszentrum in Verbindung. Netzkabel Australien D nemark Europa Gr britannien Schweiz ä...

  • Seite 43: Anschließen Des Gpib-Kabels

    Kabelsteckverbinder von Hand an. Abbildung 1-4 zeigt eine typische GPIB-Verkabelung zwischen dem Multimeter und einem Controller. Abbildung 1-4 Typische GPIB-Verkabelung [1] GPIB (General Purpose Interface Bus) ist eine Implementation der Standards IEEE 488-1978 und ANSI MC 1.1. Keysight 3458A Benutzerhandbuch...

  • Seite 44: Gpib-Adresse

    Das Multimeter besitzt vier Füße und kann dadurch als Tischgerät verwendet werden. Es besitzt außerdem zwei Aufstellbügel, die es ermöglichen, die Frontplatte etwas anzuheben. Alternativ kann das Gerät in ein 19-Zoll-Normgestell eingebaut werden; hierzu ist einer der in Tabelle 1-1 aufgelisteten Gestelleinbausätze erforderlich. Keysight 3458A Benutzerhandbuch...

  • Seite 45: Überprüfung Der Installation

    40 PRINT IDENT$ 50 END Falls das Multimeter ordnungsgemäß installiert wurde, wird über den spezifizierten Systemdrucker die Meldung Keysight 3458A ausgegeben. Falls keine Meldung ausgedruckt wird, überprüfen Sie, ob das Multimeter an das Stromnetz angeschlossen und eingeschaltet ist. Überprüfen Sie außerdem die GPIB-Verkabelung, den Interface Select Code und die GPIB-Adresse des Multimeters.

  • Seite 46: Wartung

    Installation und Wartung Wartung Nachfolgend wird beschrieben, wie die Sicherungen im Multimeter ausgetauscht werden und was bei einer etwaigen Rücksendung des Gerätes an Keysight zu beachten ist. Austauschen der Netzsicherung Der Netzsicherungshalterbefindet sich rechts auf der Rückwand des Multimeters. Ziehen Sie vor dem Austauschen der Netzsicherung das Netzkabel aus der Steckdose.

  • Seite 47: Austauschen Einer Stromeingangssicherung

    Abbildung 1-5). Falls erforderlich, ersetzen Sie die Sicherung gegen eine neue Sicherung 1A / 250V flink (Keysight-Teilenummer 2110-0001). (VORSICHT: verwenden Sie zur Absicherung des Stromeingangs keinesfalls eine träge Sicherung; dadurch könnte das Multimeter beschädigt werden.) Setzen Sie die Anschluss-/ Sicherungsbaugruppe wieder ein, drücken Sie sie nach innen und drehen Sie sie entgegen dem Uhrzeigersinn fest.

  • Seite 48: Reparaturservice

    Installation und Wartung Reparaturservice Im Falle eines Defekts können Sie das Multimeter in einem Service-Zentrum von Keysight Technologies reparieren lassen, unabhängig davon, ob noch Gewährleistung besteht oder nicht. Setzen Sie sich wegen der Versandmodalitäten vor dem Rückversand des Gerätes mit dem nächstgelegen Keysight-Vertriebsbüro in Verbindung.

  • Seite 49: Einführung In Die Bedienung

    Keysight 3458A Multimeter Benutzerhandbuch Einführung in die Bedienung Einführung     50 Vor dem Anschluss an das Stromnetz     51 Einschalten     52 Manuelle Bedienung     56 Fernsteuerungsbetrieb     79...

  • Seite 50: Einführung

    Wählen oder Eingeben von Parametern, außerdem wird die Durchführung einer einfachen Gleichspannungsmessung beschrieben. Wegen dieser wichtigen allgemeinen Informationen sollten Sie auch dann das ganze Kapitel lesen, wenn Sie das Multimeter vorwiegend in einem computergesteuerten System einsetzen möchten. Keysight 3458A Benutzerhandbuch...

  • Seite 51: Vor Dem Anschluss An Das Stromnetz

    – Stellen Sie sicher, dass die Netzspannungswahlschalter auf der Rückwand des Multimeters auf die örtliche Netzspannung eingestellt sind. – Stellen Sie sicher, dass eine passende Netzsicherung eingesetzt ist. Falls Sie Fragen zur Installation oder zu den Netzspannungsanforderungen haben, schlagen Sie bitte in Kapitel 1 nach. Keysight 3458A Benutzerhandbuch...

  • Seite 52: Einschalten

    AZERO ON Autozero-Funktion aktiviert DCV AUTO Gleichspannungsmessung, automatische Bereichswahl DEFEAT OFF Defeat-Funktion deaktiviert DELAY -1 Standard-Verzögerungswert DISP ON Display aktiviert EMASK 32767 Alle Fehlerbedingungen aktiviert END OFF GPIB-EOI-Funktion deaktiviert EXTOUT ICOMP, NEG EXTOUT-Signal: negativer Impuls bei "Input complete" Keysight 3458A Benutzerhandbuch...
  • Seite 53 Gerätes POWER ON SRQ aktiv war, beträgt der Wert 8). SETACV ANA ACV-Modus "Analog" SLOPE POS Positive Flanke für Pegeltriggerung SSRC LEVEL, AUTO "Sync Source"-Ereignis = LEVEL AUTO SWEEP lOOE-9,1024 Abtastintervall 100 ns, 1024 Samples TARM AUTO Triggerfreigabeereignis AUTO TBUFF OFF Extern-Trigger-Pufferung deaktiviert Keysight 3458A Benutzerhandbuch...

  • Seite 54: Das Display

    Eine oder zwei Echtzeit- oder Post-Processing-Math-Operationen aktiviert Es wurde ein Fehler erkannt SHIFT Die Shift-Taste wurde gedrückt Es sind weitere Informationen zur aktuellen Konfiguration verfügbar MORE INFO (mit der Pfeil-rechts-Taste können Sie die zusätzlichen Informationen sichtbar machen) Keysight 3458A Benutzerhandbuch...
  • Seite 55 Einführung in die Bedienung Falls die ERR-Anzeige zu diesem Zeitpunkt leuchtet, wurde während oder nach HINWEIS dem Einschalt-Selbsttest ein Fehler entdeckt. Im Kapitel "Auslesen des Fehlerregisters" (weiter unten) wird beschrieben, wie Sie den Fehler bestimmen können. Keysight 3458A Benutzerhandbuch...

  • Seite 56: Manuelle Bedienung

    In diesem Abschnitt wird gezeigt, wie man einfache Gleichspannungsmessungen durchführt und wie die diversen Frontplattentasten benutzt werden. Außerdem werden die für die manuelle Bedienung relevanten Multimeterfunktionen beschrieben. Abbildung 2-1 zeigt die Frontplatte des Multimeters. Abbildung 2-1 Frontplatte Keysight 3458A Benutzerhandbuch...

  • Seite 57: Durchführung Einer Messung

    Digitalisierung sowie Frequenz- oder Periodenmessung an einer Spannungsquelle. Achten Sie darauf, dass die maximal zulässige Eingangsspannung und der maximal zulässige Eingangsstrom nicht überschritten werden; siehe hierzu den VORSICHT-Hinweis in Kapitel 3. Abbildung 2-2 Normale 2-Draht- (plus Guard) Messungen Keysight 3458A Benutzerhandbuch...

  • Seite 58: Wahl Der Messfunktion

    Einführung in die Bedienung Wahl der Messfunktion Die Tastenreihe unmittelbar unterhalb des Displays (FUNCTION-Tasten) dienen zur Wahl der Standardmessfunktionen des Multimeters. Abbildung 2-3 zeigt die FUNCTION-Tasten und die zugeordneten Messfunktionen. Abbildung 2-3 Function keys Keysight 3458A Benutzerhandbuch...

  • Seite 59: Automatische Und Manuelle Bereichswahl

    Wenn Sie die blaue "Shift"-Taste drücken, leuchtet die Display-Anzeige SHIFT HINWEIS auf. Die Shift-Funktionen der Tasten (zweite Tastaturebene) sind oberhalb der Tasten in blauer Farbe aufgedruckt. Beachten Sie, dass die MRNG-Anzeige ("manual range", manuelle Bereichswahl) leuchtet. Diese Anzeige leuchtet immer, wenn die Autorange-Funktion inaktiv ist. Keysight 3458A Benutzerhandbuch...

  • Seite 60: Manuelle Bereichswahl

    Selbsttest. Der Selbsttest umfasst eine Reihe von Prozeduren zur Verifikation der Funktionsfähigkeit und Genauigkeit des Multimeters. Trennen Sie stets alle Eingangssignale ab, bevor Sie den Selbsttest starten. Falls HINWEIS während des Selbsttests ein Eingangssignal vorhanden ist, kann dies einen Selbsttestfehler verursachen. Keysight 3458A Benutzerhandbuch...

  • Seite 61: Auslesen Des Fehlerregisters

    Syntax-Fehlermeldungen werden im Fehlerregister ("error register”) abgespeichert. Drücken Sie zum Auslesen des Fehlerregisters oder der Fehlerregister: Error Daraufhin werden der Fehler mit der jeweils niedrigsten Nummer sowie eine Fehlerbeschreibung angezeigt. Hier ein typisches Beispiel für eine Fehlermeldung: Keysight 3458A Benutzerhandbuch...
  • Seite 62 Wenn Sie eine im Display angezeigte Information (beispielsweise eine Fehlerbeschreibung) löschen und auf normale Messwertanzeige umschalten möchten, drücken Sie: Clear Back Alternativ können Sie das Display löschen, indem Sie wiederholt die Back HINWEIS Space-Taste (ohne "Shift") drücken. Keysight 3458A Benutzerhandbuch...

  • Seite 63: Zurücksetzen Des Multimeters In Den Einschalt-Zustand

    Referenzfrequenz zurückgesetzt, und das Gerät führt den Einschalt-Selbsttest aus. Wenn Sie im alphabetischen Befehlsmenü (MENU-Tasten) den RESET-Befehl wählen, wird das Multimeter in den Einschalt-Zustand zurückgesetzt, ohne dass die Einschaltsequenz durchlaufen wird. Die MENU-Tasten werden weiter unten in diesem Kapitel beschrieben. Keysight 3458A Benutzerhandbuch...

  • Seite 64: Benutzung Der Konfigurationstasten

    Über die Konfigurationstasten (erste Ebene der MENU-Tasten) können Sie schnell auf die am häufigsten benötigten Multimeterfunktionen zugreifen. Abbildung 2-5 zeigt die einzelnen Tasten, den jeweils entsprechenden Multimeterbefehl und die jeweilige Tastenfunktion. (Diese Funktionen werden in den Kapitel 3 Kapitel 4 ausführlich beschrieben.) Abbildung 2-5 Konfigurationstasten Keysight 3458A Benutzerhandbuch...
  • Seite 65 Pfeil-unten-Taste über den letzten (oder ersten) Wert der Liste "hinausfahren", erfolgt ein "Überlauf" zum anderen Ende der Liste. Angenommen, Sie möchten die Triggerung unterbrechen. Drücken Sie so oft die Pfeil-oben- oder Pfeil-unten-Taste, bis im Display folgendes angezeigt wird: Keysight 3458A Benutzerhandbuch...

  • Seite 66: Numerische Parameter

    Das Multimeter führt eine weitere Einzelmessung aus und hält dann an. Numerische Parameter Einige Befehle erfordern einen numerischen Parameter, d. h. einen explizit anzugebenden Zahlenwert. Die Verwendung numerischer Parameter soll am Beispiel der NPLC-Konfigurationstaste demonstriert werden. Drücken Sie: NPLC Keysight 3458A Benutzerhandbuch...

  • Seite 67: Parameter Im Exponentialformat

    Sie die Integrationszeit jetzt wieder auf 10 Netzspannungszyklen ein. Drücken Sie hierzu: Reset Mehrere Parameter Viele Befehle erfordern mehr als einen Parameter. (Mehrere Parameter werden durch Kommas voneinander getrennt.) Ein typisches Beispiel hierfür ist der Befehl NRDGS, der zwei Parameter erfordert. Drücken Sie: N Rdge/ Trig Keysight 3458A Benutzerhandbuch...
  • Seite 68 Drücken Sie zum Ausführen des Befehls: Enter Das Multimeter führt jetzt fünf Messungen pro Triggerereignis aus. Wenn Sie, beispielsweise, den Befehl TRIG SGL eingeben, führt das Multimeter fünf Messungen aus und hält dann an. (Der Befehl NRDGS wird in Kapitel 4 ausführlich beschrieben.) Keysight 3458A Benutzerhandbuch...

  • Seite 69: Benutzung Der Menu-Tasten

    "Shift"-Menu-Taste können Sie zwischen diesen beiden Menüs wählen. Die Information, welches der beiden Menüs gewählt wurde, wird nichtflüchtig gespeichert (d. h. sie geht beim Ausschalten des Gerätes nicht verloren). Das FULL-Menü enthält alle Befehle außer den Abfragebefehlen; letztere können Keysight 3458A Benutzerhandbuch...
  • Seite 70 Befehlsmenü den Abfragebefehl TEMP? und drücken Sie Enter. Dieser Befehl liefert die Innentemperatur des Multimeters in Grad Celsius. Standardabfragen Das FULL-Befehlsmenü enthält folgende Standardabfragebefehle: AUXERR? MCOUNT? CAL? MSIZE? CALNUM? OPT? ERR? REV? ERRSTR? SSPARM? STB? ISCALE? TEMP? LINE? Keysight 3458A Benutzerhandbuch...

  • Seite 71: Display-Steuerung

    Mit den Tasten "Shift"-Clear, Back Space und Display/Window (Pfeil-links/ rechts) können Sie das Display steuern. Löschen des Displays Wenn Sie eine im Display angezeigte Information (beispielsweise die Antwort auf einen Abfragebefehl) löschen möchten, drücken Sie: Clear Back Space Keysight 3458A Benutzerhandbuch...

  • Seite 72: Editieren Von Befehlen Und Parametern

    Drücken Sie Back Space noch zweimal; dadurch werden die beiden Ziffern (10) gelöscht. An dieser Stelle können Sie den ersten Parameter über die Zifferntastatur und den zweiten Parameter mit Hilfe der Menu Scroll-Tasten neu eingeben. Drücken Sie zur Ausführung des editierten Befehls die Enter-Taste. Keysight 3458A Benutzerhandbuch...
  • Seite 73 Strings nach links "aus dem Display herausschieben", um den letzten Teil wieder sichtbar zu machen. Sie können sich das Display als ein Fenster vorstellen, das Sie mit den HINWEIS Pfeiltasten nach links oder rechts verschieben können. Keysight 3458A Benutzerhandbuch...

  • Seite 74: More Info-Anzeige

    Der Befehl NDlG bewirkt lediglich, dass eine oder mehrere Dezimalstellen bei der Anzeige "maskiert" werden. Er hat keinen Einfluss auf die Auflösung der intern gespeicherten oder über den GPIB übertragenen Messwerte. Es ist nicht möglich, mehr Stellen anzuzeigen, als das Multimeter tatsächlich misst. Keysight 3458A Benutzerhandbuch...

  • Seite 75: Recall

    Tasten erfolgt mit Hilfe der Def Key-Taste. Hierzu ein Beispiel: Wenn Sie die Befehle NRDGS 10,AUTO; TRIG SGL (der Strichpunkt fungiert als Befehlstrennzeichen) der benutzerdefinierbaren Taste f0 zuordnen möchten, drücken Sie: Def key ° Im Display wird folgendes angezeigt: Keysight 3458A Benutzerhandbuch...
  • Seite 76 "Editieren von Befehlen und Parametern" (weiter oben in diesem Kapitel) beschrieben. Drücken Sie anschließend zum Ausführen des Befehls die Enter-Taste. (Der ursprüngliche String bleibt weiterhin der Taste zugeordnet.) Es ist nicht möglich, einen editierten String nochmals einer Keysight 3458A Benutzerhandbuch...

  • Seite 77: Anbringen Der Tastaturschablone

    Zifferntaste 5 legen. Setzen Sie die linke Lasche der Schablone in die linke Seite des Kragens der Taste ein. Biegen Sie dann die Schablone, wie in Abbildung gezeigt, und drücken Sie die rechte Lasche in den Kragen. Keysight 3458A Benutzerhandbuch...
  • Seite 78 Einführung in die Bedienung Abbildung 2-7 Anbringen der Tastaturschablone Keysight 3458A Benutzerhandbuch...

  • Seite 79: Fernsteuerungsbetrieb

    Die Beispiele in diesem Handbuch beziehen sich auf BASIC für die Computerfamilie HP 200/300. Überprüfen der GPIB-Adresse Bevor Sie das Multimeter fernsteuern können, müssen Sie dessen GPIB-Adresse kennen (Standardwert = 22). Drücken Sie zur Überprüfung der Adresse : Address Local Hier eine typische Anzeige: Keysight 3458A Benutzerhandbuch...

  • Seite 80: Ändern Der Gpib-Adresse

    Multimeterbefehl kombinieren. Hier als Beispiel der Befehl zur Ausgabe eines Pieptons: OUTPUT 722; "BEEP" Beachten Sie, dass die Anzeigen REM und LSTN aufleuchten. Das bedeutet, dass das Multimeter sich im Fernsteuerungsbetrieb befindet und als Empfänger adressiert wurde. Keysight 3458A Benutzerhandbuch...

  • Seite 81: Einlesen Von Daten Aus Dem Multimeter

    Multimeter durch neue Daten ersetzt werden. Mit dem Eingabebefehl des Steuercomputers können Sie den Inhalt des Multimeter-Ausgangspuffers in den Steuercomputer einlesen. Das folgende Programm, beispielsweise, liest die von Keysight 3458A ausgegebene Antwort ein und druckt sie aus. 10 ENTER 722;A$ 20 PRINT A$ 30 END Auf die gleiche Weise können Sie auch Messwerte aus dem Multimeter auslesen.

  • Seite 82: Local"-Taste

    Wenn Sie am Multimeter eine Taste drücken, während das Gerät sich im Fernsteuerungsbetrieb befindet, reagiert das Multimeter nicht. Im Fernsteuerungsbetrieb (REM-Anzeige leuchtet) ignoriert das Multimeter alle Tasten außer Local. Um das Multimeter wieder in die manuelle Betriebsart zu schalten, drücken Sie: Local Keysight 3458A Benutzerhandbuch...

  • Seite 83: Konfigurieren Des Multimeters Für Messungen

    Keysight 3458A Multimeter Benutzerhandbuch Konfigurieren des Multimeters für Messungen Einführung     84 Allgemeine Konfiguration     85 Konfigurieren für DC- oder Widerstandsmessungen     97 Konfigurieren für AC-Messungen     111 Konfigurieren für Verhältnismessungen     124 Benutzung des Unterprogrammspeichers     126 Benutzung des Zustandsspeichers     131 Benutzung des Eingangspuffers     133 Benutzung des Statusregisters     134...

  • Seite 84: Einführung

    – Benutzung des Eingangspuffers – Benutzung des Statusregisters [1] Dieses Kapitel befasst sich nicht explizit mit der Digitalisierer-Funktion; allerdings gelten die meisten Informationen unter "Allgemeine Konfiguration" auch für die Digitalisierer-Funktion. Spezifische Informationen über die Digitalisierer-Funktion finden Sie in Kapitel 5. Keysight 3458A Benutzerhandbuch...

  • Seite 85: Allgemeine Konfiguration

    Das folgende Programm liest mit Hilfe des Befehls ERRSTR? nacheinander sämtliche Fehlermeldungen aus. Nach dem Auslesen und Zurücksetzen aller gesetzten Bits, oder wenn in keinem der beiden Register ein Bit gesetzt ist, liefert der Befehl ERRSTR? die Antwort 0, "NO ERROR". Keysight 3458A Benutzerhandbuch...

  • Seite 86: Kalibrierung

    Durch regelmäßiges Abfragen dieses Zahl können Sie die am Multimeter vorgenommenen Kalibrierungen überwachen. Das folgende Programm fragt die aktuelle Anzahl der Kalibrierungen ab und druckt den Wert aus. 10 OUTPUT 722;"CALNUM?" 20 ENTER 722;A 30 PRINT A 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 87: Autokalibrierung

    Zur Behebung dieses Fehlers muss dann die ALL-Routine ausgeführt werden. Da die DCV-Routine alle Messfunktionen betrifft, sollte diese Routine vor der AC- oder OHMS-Routine ausgeführt werden, oder es sollte die (sämtliche Einzelroutinen umfassende) ALL-Routine ausgeführt werden (siehe zweites Beispiel weiter unten). Keysight 3458A Benutzerhandbuch...
  • Seite 88 Befehl CALSTR als Kalibrier-Info zu speichern; der Wert kann dann später mit dem Befehl CALSTR? abgefragt werden.) Das folgende Beispiel zeigt, wie Sie mit dem Befehl TEMP? die Multimeter-Innentemperatur (in Grad Celsius) abfragen können. 10 OUTPUT 722;"TEMP?" 20 ENTER 722;A 30 PRINT A 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 89: Wahl Der Eingangsanschlüsse

    Ihnen, eine entsprechendes Warnetikett am Kabel anzubringen. Das Warnetikett sollte sich möglichst nahe bei den Multimeter-Messanschlüssen befinden und von auffälliger Farbe sein, beispielsweise rot oder gelb. Vermerken Sie auf dem Etikett deutlich, dass Hochspannungsgefahr besteht. Keysight 3458A Benutzerhandbuch...

  • Seite 90: Guarding

    TO LO verbindet der Guard-Schalter den Guard-Anschluss intern mit dem LO Input-Anschluss derjenigen Anschlussgruppe (vorderseitig oder rückseitig), die mit dem Terminals-Schalter gewählt wurde. Diese Konfiguration bietet ein geringeres ECMR. Die ECMR-Spezifikationen für Messungen mit Guarding sind in Keysight 3458A Benutzerhandbuch...

  • Seite 91: Unterbrechen Der Kontinuierlichen Messungen

    Konfigurieren des Multimeters zuerst den Befehl PRESET NORM zu senden, weil dieser das Multimeter in eine definierte Grundeinstellung bringt und den Befehl TRIG SYN (Triggerereignis "synchronous") ausführt, der die kontinuierlichen Messungen unterbricht. Tabelle 3-2 zeigt die vom Befehl PRESET NORM ausgeführten Befehle. Keysight 3458A Benutzerhandbuch...
  • Seite 92 MMATH OFF deaktiviert NDIG 6 Display-Auflösung 6,5 Stellen NPLC 1 Integrationszeit 1 Netzspannungszyklen NRDGS 1,AUTO 1 Messwert pro Trigger, Auto-Sample-Ereignis Offset-kompensierte Widerstandsmessung OCOMP OFF deaktiviert OFORMAT ASCII Ausgabeformat ASCII TARM AUTO Triggerfreigabeereignis "Auto" TIMER 1 Timer-Intervall 1 s Keysight 3458A Benutzerhandbuch...

  • Seite 93: Spezifizieren Einer Messfunktion

    Der erste Parameter des Befehls FUNC wählt die Messfunktion. Der folgende Befehl, beispielsweise, wählt die Messfunktion DCV (Gleichspannungsmessung): OUTPUT 722;"FUNC DCV" Der Befehls-Header FUNC ist optional und kann weggelassen werden. So können Sie beispielsweise die Messfunktion DCV auch einfach folgendermaßen wählen: OUTPUT 722;"DCV" Keysight 3458A Benutzerhandbuch...
  • Seite 94 Wechselstrommessung, DC-gekoppelt ACDCV Wechselspannungsmessung, DC-gekoppelt Wechselstrommessung, AC-gekoppelt Wechselspannungsmessung, AC-gekoppelt Gleichstrommessung Gleichspannungsmessung "Direct-Sampling"-Messung, AC-gekoppelt DSAC "Direct-Sampling"-Messung, DC-gekoppelt DSDC FREQ Frequenzmessung 2-Draht-Widerstandsmessung OHMF 4-Draht-Widerstandsmessung Periodenmessung "Sub-Sampling"-Messung, AC-gekoppelt SSAC "Sub-Sampling"-Messungen, DC-gekoppelt SSDC [a] Weitere Informationen über diese Funktionen siehe Kapitel 5. Keysight 3458A Benutzerhandbuch...

  • Seite 95: Autorange

    Senden Sie hierzu den folgenden Befehl: OUTPUT 722;"ARANGE ONCE" Nach erfolgter Triggerung wählt das Multimeter automatisch den passenden Bereich und deaktiviert anschließend die "Autorange"-Funktion. Sollte später nochmals eine automatische Bereichswahl erforderlich sein, senden Sie den folgenden Befehl: OUTPUT 722; "ARANGE ON" Keysight 3458A Benutzerhandbuch...

  • Seite 96: Spezifizieren Des Bereichs

    Standardwert oder AUTO spezifizieren. Um beispielsweise mit dem Befehl DCV die automatische Bereichswahl zu aktivieren, senden Sie: OUTPUT 722; "DCV" Kapitel 6 finden Sie unter den Beschreibungen der Befehle FUNC und RANGE eine Auflistung der verfügbaren Bereiche der einzelnen Messfunktionen. Keysight 3458A Benutzerhandbuch...

  • Seite 97: Konfigurieren Für Dc- Oder Widerstandsmessungen

    1000 V 1050.00000 V 10 µV 10 MΩ [a] In der Betriebsart FIXEDZ OFF. In der Betriebsart FIXEDZ ON beträgt der Eingangswiderstand konstant 10 MW. (Weitere Informationen hierzu siehe unter "Fester Eingangswiderstand" weiter unten in diesem Kapitel). Keysight 3458A Benutzerhandbuch...

  • Seite 98: Gleichstrommessungen

    "Einstellen der Integrationszeit" weiter unten in diesem Kapitel). Bei Bedarf können Sie die Messfunktion Gleichstrommessung explizit mit dem Befehl DCI wählen. Beispiel: Der folgende Befehl wählt die Messfunktion DCI und den Bereich 10 µA. OUTPUT 722;"DCI 10E-6" Keysight 3458A Benutzerhandbuch...

  • Seite 99: Gleichsstrombereiche

    730 Ω 1 mA 1.2000000 mA 100 pA 100 Ω 10 mA 12.000000 mA 1 nA 10 Ω 100 mA 120.00000 mA 10 nA 1 Ω 1.0500000 A 100 nA 0.1 Ω Abbildung 3-2 Verkabelung für Strommessungen Keysight 3458A Benutzerhandbuch...

  • Seite 100: Widerstandsmessung

    120.00000 kΩ 10 mΩ 50 µA 1 MΩ 1,2000000 MΩ 100 mΩ 5 µA 10 MΩ 12.000000 MΩ 1 Ω 500 nA 100 MΩ 120,00000 MΩ 10 Ω 500 nA 1 GΩ 1.2000000 GΩ 100 Ω 500 nA Keysight 3458A Benutzerhandbuch...

  • Seite 101: Draht-Widerstandsmessung

    Verkabelung für 2-Draht-Widerstandsmessungen (bei Verwendung der vorderseitigen Messanschlüsse). Die Messfunktion 2-Draht-Widerstandsmessung wird mit dem Befehl OHM gewählt. Beispiel: Der folgende Befehl wählt die Messfunktion 2-Draht-Widerstandsmessung und den Ω Bereich 1 k OUTPUT 722;"OHM 1E3" Abbildung 3-3 Verkabelung für 2-Draht-Widerstandsmessung Keysight 3458A Benutzerhandbuch...
  • Seite 102 Verkabelung für 4-Draht-Widerstandsmessungen (bei Verwendung der vorderseitigen Messanschlüsse). Die Messfunktion 4-Draht-Widerstandsmessung wird mit dem Befehl OHMF gewählt. Beispiel: Der folgende Befehl wählt die Messfunktion 4-Draht-Widerstandsmessung und den Bereich 10 MΩ: OUTPUT 722; "OHMF 10E6" Abbildung 3-4 4-Wire ohms measurement connections Keysight 3458A Benutzerhandbuch...

  • Seite 103: Konfigurieren Des A/D-Wandlers

    Multimeter die Referenzfrequenz auf ein Achtel des gemessenen Wertes ein. OUTPUT 722;"LFREQ LINE” [1] Die Gegentakt-Störunterdrückung (NMR, Normal Mode Rejection) ist ein Maß für die Fähigkeit des Multimeters, bei DC- oder Widerstandsmessungen netzfrequente Störeinstreuungen zu unterdrücken. Keysight 3458A Benutzerhandbuch...
  • Seite 104 Integrationszeit 200 ms. Im Einschalt-Zustand des Multimeters beträgt die Integrationszeit 10 PLCs. Im PRESET-NORM-Zustand beträgt die Integrationszeit 1 PLC. Mit dem folgenden Befehl können Sie die Integrationszeit für größtmögliche Messgeschwindigkeit (bei geringster Genauigkeit, geringster Auflösung und nicht vorhandener Gegentakt-Störunterdrückung) optimieren: Keysight 3458A Benutzerhandbuch...
  • Seite 105 Typischerweise wird die Integrationszeit so gewählt, dass sich eine adäquate Messgeschwindigkeit bei akzeptabler Auflösung und Gegentakt-Störunterdrückung ergibt. Die Tabellen mit den Spezifikationen in Anhang A zeigen die Zusammenhänge zwischen Integrationszeit, Auflösung und Gegentakt-Störunterdrückung für DC- und Widerstandsmessungen. Keysight 3458A Benutzerhandbuch...
  • Seite 106 Hierzu müssen Sie die Integrationszeit auf ein ganzzahliges Vielfaches der Periode des zu unterdrückenden Signals einstellen. Beispiel: Zur Unterdrückung eines Störsignals mit einer Frequenz von 100 Hz (Periode = 10 ms) müssen Sie eine Integrationszeit von 10 ms (oder 20 ms, 30 ms usw.) spezifizieren. Keysight 3458A Benutzerhandbuch...
  • Seite 107 Integrationszeit; falls zuvor eine Auflösung spezifiziert wurde, wird diese ignoriert. [1] Sie können die Auflösung auch mit dem Befehl RES spezifizieren. Beispiele zur Anwendung des Befehls RES finden Sie unter der Beschreibung dieses Befehls in Kapitel 6. Keysight 3458A Benutzerhandbuch...

  • Seite 108: Autozero"-Funktion

    Kapitel 4.) Nach einer Änderung des Messfunktion, des Bereichs oder der Integrationszeit wird die "Autozero"-Offset-Messung automatisch aktualisiert, sobald das Triggerfreigabeereignis eintritt oder der Befehl TARM EXT ausgeführt wird). Der Einschalt-/PRESET-NORM-Zustand der Funktion AZERO ist ON. Sie können die AZERO-Funktion folgendermaßen deaktivieren: OUTPUT 722;"AZERO OFF" Keysight 3458A Benutzerhandbuch...

  • Seite 109: Offset-Kompensation

    Bereiche 10 Ω bis 100 kΩ angewandt. Im Einschalt-/PRESET-NORM-Zustand des Gerätes ist die Offset-Kompensation deaktiviert. Mit dem folgenden Befehl können Sie die Offset-Kompensation aktivieren: OUTPUT 722:"OCOMP ON" Die Spezifikationen bezüglich der maximal kompensierbaren Offsetspannung finden Sie in Anhang A. Keysight 3458A Benutzerhandbuch...

  • Seite 110: Fester Eingangswiderstand

    OFF. In der Betriebsart FIXEDZ ON beträgt der Eingangswiderstand für alle Gleichspannungsbereiche konstant 10 MΩ. Der Einschalt-/ PRESET-NORM-Zustand für FIXEDZ ist OFF. Mit dem folgenden Befehl können Sie die FIXEDZ-Funktion aktivieren: OUTPUT 722; "FIXEDZ ON" Mit dem folgenden Befehl können Sie die FIXEDZ-Funktion deaktivieren: OUTPUT 722;"FIXEDZ OFF" Keysight 3458A Benutzerhandbuch...

  • Seite 111: Konfigurieren Für Ac-Messungen

    Bei AC-Messungen im Bereich 10 mV oder 100 mV können Störeinstreuungen HINWEIS (beispielsweise Störimpulse durch Ein- oder Ausschalten starker Elektromotoren) Messfehler verursachen; dies gilt für alle drei Messverfahren. Achten Sie bei Messungen in diesen Bereichen auf eine "elektrisch saubere" Messumgebung, und verwenden Sie abgeschirmte Messleitungen. Keysight 3458A Benutzerhandbuch...
  • Seite 112 Eingangssignal falsche Trigger und Messfehler verursachen. Achten Sie deshalb auf eine "elektrisch saubere" Messumgebung, und verwenden Sie abgeschirmte Messleitungen. Durch Pegelfilterung (Befehl LFILTER ON) können Sie die Empfindlichkeit gegenüber solchen Störeinstreuungen reduzieren. Weitere Informationen hierzu siehe unter LFILTER in Kapitel 6. Keysight 3458A Benutzerhandbuch...
  • Seite 113 Eingangssignal. Es eignet sich dadurch zur Messung des Breitbandrauschens und für ähnliche Anwendungen. Dieses Verfahren zeichnet sich durch hervorragende Linearität und gute Genauigkeit aus. Es ist besonders gut für Messungen an schwachen Signalen (<1/10 des Bereichsendwertes) geeignet. Die Messbandbreite beträgt 20 Hz bis 10 MHz. Keysight 3458A Benutzerhandbuch...
  • Seite 114 Das gewählte Wechselspannungsmessverfahren wird so lange angewandt, bis das Multimeter aus- und wieder eingeschaltet oder ein anderes Messverfahren gewählt wird. Wenn Sie die Messfunktion ACV oder AC+DCV wählen, wird automatisch das zuletzt gewählte Messverfahren (bzw. Standardmessverfahren) angewandt. Keysight 3458A Benutzerhandbuch...

  • Seite 115: Aci- Oder Ac+Dci-Strommessung

    Messfunktion Wechsel- plus Gleichstrommessung mit dem Befehl ACDCI. Beispiel: Der folgende Befehl wählt die Messfunktion ACI und den Bereich 100 µA. OUTPUT 722;"ACI 100E-6" Der folgende Befehl wählt die Messfunktion AC+DCI und den Bereich 10 mA. OUTPUT 722;"ACDCI 10E-3" Keysight 3458A Benutzerhandbuch...

  • Seite 116: Frequenz- Oder Periodenmessung

    Der Befehl LEVEL beeinflusst u. a. auch den Nulldurchgang-Schwellenwert und HINWEIS die Eingangskopplung für Frequenz- und Periodenmessungen. Weitere Informationen hierzu siehe unter LEVEL in Kapitel 6. [1] Die erste Stelle ist für die meisten Messfunktionen eine halbe Stelle, für Frequenz- und Periodenmessungen jedoch eine volle Stelle (0-9). Keysight 3458A Benutzerhandbuch...
  • Seite 117 Bereich 10 mA an einem Eingangssignal aus einer Stromquelle. Der Eingang ist DC-gekoppelt. 10 OUTPUT 722;"PER 10E-3" 20 OUTPUT 722;"FSOURCE ACDCI" 30 END Bei Frequenz- oder Periodenmessungen können Sie hochfrequentes Rauschen HINWEIS oberhalb 75 kHz durch Aktivieren des "Level"-Filters reduzieren. Weitere Informationen hierzu siehe unter LFILTER in Kapitel 6. Keysight 3458A Benutzerhandbuch...

  • Seite 118: Spezifizieren Der Bandbreite

    AC-Messungen" sind folgende Arten von Messungen zu verstehen: AC- oder AC+DC-Spannungsmessungen nach dem analogen Messverfahren (Befehl SETACV ANA), sowie AC- oder AC+DC-Strommessungen. Je länger die Integrationszeit, desto höher sind die Messwertauflösung und Genauigkeit, desto geringer ist allerdings die Messgeschwindigkeit. Keysight 3458A Benutzerhandbuch...
  • Seite 119 – 0 bis 1 PLC (in Schritten von 0.000006 PLC für 60 Hz Referenzfrequenz bzw. in Schritten von 0.000005 PLC für 50 Hz Referenzfrequenz) – 1 bis 10 PLC in Schritten von 1 PLC – 10 bis 1000 PLCs in Schritten von 10 PLCs Keysight 3458A Benutzerhandbuch...

  • Seite 120: Spezifizieren Der Auflösung

    Gleichung berechnen: × %_Auflösung = (tatsächliche Auflösung/maximaler Eingangswert) [1] Sie können die Auflösung auch mit dem Befehl RES spezifizieren. Beispiele zur Anwendung des Befehls RES finden Sie unter der Beschreibung dieses Befehls in Kapitel 6. Keysight 3458A Benutzerhandbuch...
  • Seite 121 20 OUTPUT 722;"FREQ 10,.00001" 30 END Wenn Sie bei Frequenz- oder Periodenmessungen für den Parameter %_Auflösung den Standardwert spezifizieren, verwendet das Multimeter für %_Auflösung den Wert 0.00001; dies entspricht einer Torzeit von 1 s und einer Auflösung von 7 Stellen. Keysight 3458A Benutzerhandbuch...
  • Seite 122 10 V. Die obige Gleichung liefert für den Parameter %_Auflösung einen Wert von 0.0001 (1E-4); dieser Wert wird in Zeile 30 spezifiziert. (Bei dieser Auflösung dauert eine Messung etwa 40 Sekunden). 10 OUTPUT 722;"NPLC .0001" 20 OUTPUT 722;"SETACV ANA" 30 OUTPUT 722;"ACV 10,1E-4" 40 END Keysight 3458A Benutzerhandbuch...
  • Seite 123 Messfunktion ACV nach dem "Synchronous-Sampling"-Messverfahren. Die maximal zu erwartende Eingangsspannung beträgt 10 V; der Wert 0.1 für den Parameter %_Auflösung ergibt eine Auflösung von 5,5 Stellen bzw. 1 mV. 10 OUTPUT 722; "SETACV SYNC" 20 OUTPUT 722;"ACV 10, .1" 30 END Keysight 3458A Benutzerhandbuch...

  • Seite 124: Konfigurieren Für Verhältnismessungen

    Abbildung 3-5 zeigt die erforderliche Verkabelung für Verhältnismessungen (bei Verwendung der vorderseitigen Messanschlüsse). Die Potentialdifferenz zwischen den Anschlüssen "Ω Sense LO" und "Input LO" HINWEIS darf nicht mehr als 0,25 V betragen. Abbildung 3-5 Verkabelung für Verhältnismessungen Keysight 3458A Benutzerhandbuch...

  • Seite 125: Spezifizieren Von Verhältnismessungen

    OUTPUT 722;"RATIO OFF" Bei Verhältnismessungen gilt der spezifizierte Messbereich nur für die Signalspannungsmessung (Input-Anschlüsse). Die Referenzspannungsmessung (Ω Sense-Anschlüsse) erfolgt stets mit automatischer Bereichswahl. Ausführliche Informationen zur Bereichswahl siehe unter "Allgemeine Konfiguration" (weiter oben in diesem Kapitel). Keysight 3458A Benutzerhandbuch...

  • Seite 126: Benutzung Des Unterprogrammspeichers

    Im Gegensatz dazu werden komprimierte Unterprogramme nur flüchtig gespeichert (siehe "Komprimieren von Unterprogrammen" weiter unten in diesem Kapitel). Beispiel: Das folgende Programm bewirkt, dass die in den Zeilen 20 bis 60 enthaltenen Befehle als Unterprogramm mit dem Namen DCCUR1 gespeichert werden. Keysight 3458A Benutzerhandbuch...

  • Seite 127: Ausführen Eines Unterprogramms

    Sie können sich die Namen aller gespeicherten Unterprogramme im Display anschauen, indem Sie über die Frontplatte den Befehl CALL wählen und dann die Pfeil-oben- oder Pfeil-unten-Taste drücken. Wenn Sie das gewünschte Unterprogramm gefunden haben, können Sie es durch Drücken der Enter-Taste starten. Keysight 3458A Benutzerhandbuch...

  • Seite 128: Anhalten Eines Unterprogramms

    Befehl hin wird das Programm fortgesetzt: OUTPUT 722;"CONT" Auch durch Senden des GPIB-Universalbefehls GROUP EXECUTE TRIGGER können Sie ein angehaltenes Unterprogramm fortsetzen. (In diesem Fall löst der Befehl GROUP EXECUTE TRIGGER keine Messung aus, sondern bewirkt lediglich die Fortsetzung des Programms). Keysight 3458A Benutzerhandbuch...

  • Seite 129: Verschachtelte Unterprogramme

    Unterprogramm ab, welches das Multimeter in den Zustand bringt, in dem es sich vor dem Ausschalten befand, und außerdem die A/D-Wandler-Referenzfrequenz auf den exakten Wert der Netzfrequenz einstellt. (Einzelheiten hierzu siehe unter "Ändern der Referenzfrequenz" weiter oben in diesem Kapitel). Keysight 3458A Benutzerhandbuch...

  • Seite 130: Komprimieren Von Unterprogrammen

    Löschen von Unterprogrammen Mit dem Befehl DELSUB können Sie ein bestimmtes Unterprogramm löschen. Der folgende Befehl, beispielsweise, löscht das Unterprogramm DCCUR1: OUTPUT 722; "DELSUB DCCUR1" Mit dem Befehl SCRATCH können Sie alle gespeicherten Unterprogramme und Zustände gleichzeitig löschen. Keysight 3458A Benutzerhandbuch...

  • Seite 131: Benutzung Des Zustandsspeichers

    Multimeter beim Abspeichern des Zustands automatisch den Präfix STATE hinzu. Dadurch ist es möglich, einen ganzzahligen Zustandsnamen von einem ganzzahligen Unterprogrammnamen zu unterscheiden. Beispiel: Ein Zustand mit dem Namen 8 wird als STATE8 abgespeichert. Dieser Zustand kann später unter dem Namen 8 oder STATE8 zurückgerufen werden. Keysight 3458A Benutzerhandbuch...

  • Seite 132: Zurückrufen Von Zuständen

    Löschen von Zuständen Mit dem Befehl PURGE können Sie einen bestimmten gespeicherten Zustand löschen. Der folgende Befehl, beispielsweise, löscht den Zustand ACST1: OUTPUT 722;"PURGE ACST1" Mit dem Befehl SCRATCH können Sie alle gespeicherten Zustände und Unterprogramme gleichzeitig löschen. Keysight 3458A Benutzerhandbuch...

  • Seite 133: Benutzung Des Eingangspuffers

    Statusregisters (siehe folgenden Abschnitt) setzt. Wenn das Statusregister entsprechend konfiguriert wurde, setzt es in diesem Fall die SRQ-Leitung ("Service request") des GPIB auf TRUE. Damit der Steuercomputer auf eine solche Bedienungsanforderung reagieren kann, muss er so programmiert werden, dass er SRQs als Interrupts akzeptiert. Keysight 3458A Benutzerhandbuch...

  • Seite 134: Benutzung Des Statusregisters

    Fehlerregister" weiter oben in diesem Kapitel). Mit dem Befehl EMASK können Sie einzelne oder alle Statusregister-Bits HINWEIS "maskieren", um zu verhindern, dass sie gesetzt werden, wenn der zugeordnete Fehler auftritt. Weitere Informationen hierzu siehe unter EMASK in Kapitel 6. Keysight 3458A Benutzerhandbuch...

  • Seite 135: Lesen Des Statusregisters

    Statusregister-Bits zurück.* Falls Bit 6 zurückgesetzt wird, wird außerdem die SRQ-Leitung wieder auf FALSE gesetzt. Falls die SRQ-Leitung während einer seriellen Abfrage FALSE ist, bleibt der Statusregister-Inhalt erhalten. Das folgende Programm zeigt, sie das Statusregister mit dem Befehl SPOLL gelesen werden kann. Keysight 3458A Benutzerhandbuch...

  • Seite 136: Interrupts

    SRQ-Leitung auf TRUE gesetzt. Das folgende (für einen BASIC-Computer HP Serie 200/300 geschriebene) Programm bietet ein Beispiel für die Verwendung von Interrupts. [1] Die Bits 4, 5 und 6 wird nicht zurückgesetzt, falls die ihnen zugeordnete(n) Bedingung(en) weiterhin besteht (bestehen). Keysight 3458A Benutzerhandbuch...
  • Seite 137 "Pass/Fail" mit –5 als unterem Grenzwert und +5 als oberem Grenzwert. Zeile 70 aktiviert die automatische Triggerung. Zeile 80 veranlasst den Steuercomputer, auf einen Interrupt zu warten. In den Zeilen 90 bis 130 wird das Statusregister gelesen und das (die) interrupt-auslösende(n) Ereignis(se) ausgedruckt. Keysight 3458A Benutzerhandbuch...
  • Seite 138 Konfigurieren des Multimeters für Messungen DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 3458A Benutzerhandbuch...

  • Seite 139: Durchführung Von Messungen

    Keysight 3458A Multimeter Benutzerhandbuch Durchführung von Messungen Einführung     140 Triggerung von Messungen     141 Datenformate für Messwertspeicherung     159 Benutzung des Messwertspeichers     163 Messwertübertragung über den GPIB     170 Erhöhen der Messrate     178 EXTOUT-Signal     194 Mathematische Operationen     202...

  • Seite 140: Einführung

    In diesem Kapitel werden folgende Themen behandelt: Triggerverfahren, Messdatenformate, Benutzung des Messwertspeichers, Messdatenübertragung über den GPIB. Außerdem wird erläutert, wie Sie die Messrate und GPIB-Übertragungsgeschwindigkeit erhöhen, die Messrate bestimmen, das EXTOUT-Signal nutzen und die mathematischen Operationen anwenden. Keysight 3458A Benutzerhandbuch...

  • Seite 141: Triggerung Von Messungen

    GPIB-Adresse 722. Bei einigen der nachfolgenden Beispiele werden die Messwerte intern abgespeichert, bei anderen werden sie zum Steuercomputer übertragen. Die mögliche Messdatenziele werden weiter unten in diesem Kapitel unter "Benutzung des Messwertspeichers" und "Messwertübertragung über den GPIB" ausführlich erläutert. Abbildung 4-1 Trigger-Hierarchie Keysight 3458A Benutzerhandbuch...

  • Seite 142: Triggerfreigabeereignis

    Einzelmessung aus, bis die spezifizierte Anzahl von Messwerten erfasst wurde. Der erste Parameter des Befehls NRDGS (Number of Readings, Anzahl der Messwerte) spezifiziert, wieviele Messwerte pro Triggerereignis zu erfassen sind. Der zweite Parameter spezifiziert das Abtastereignis, d. h. das Ereignis, das jeweils eine Einzelmessung auslöst. Keysight 3458A Benutzerhandbuch...

  • Seite 143: Ereignistypen

    [a] Das Trigger- oder Abtastereignis LEVEL ist nur auf die Messfunktionen DCV und "Direct-Sampling"-Digitalisierung anwendbar. [b] Die Ereignisse TIMER und LINE sind nicht anwendbar auf folgende Messfunktionen: ACV oder AC+DCV nach dem "Synchronous-Sampling"- oder "Random-Sampling"-Verfahren; Frequenz; Periode. Keysight 3458A Benutzerhandbuch...

  • Seite 144: Kontinuierliche Messungen

    Messfolge unterbrochen wird. In den Zeilen 30 bis 50 wird die Konfiguration verändert. In Zeile wird eine Einzelmessung ausgelöst; das Messergebnis wird zum Steuercomputer übertragen und auf dessen Bildschirm angezeigt. Nach der Einzelmessung wird das Triggerfreigabeereignis zu HOLD, sodass keine weiteren Messungen stattfinden. Keysight 3458A Benutzerhandbuch...

  • Seite 145: Mehrfachmessungen

    In Zeile 70 würde dann nur der letzte der zehn Messwerte zum Steuercomputer übertragen werden. Durch das Aktivieren des Eingangspuffers wird verhindert, dass der Befehl TRlG SGL den Bus blockiert, und erreicht, dass die einzelnen Messwerte sofort nach Verfügbarkeit übertragen werden. Keysight 3458A Benutzerhandbuch...

  • Seite 146: Mehrfache Triggerfreigabe

    Der zweite Parameter des Befehls TARM ermöglicht eine mehrfache Triggerfreigabe. Ein einziges Triggerfreigabeereignis gibt dann die Triggerung so oft frei, wie dieser Parameter spezifiziert. (Für mehrfache Triggerfreigabe müssen Sie SGL als Triggerfreigabeereignis spezifizieren.) Abbildung 4-2 zeigt das Ablaufdiagramm für mehrfache Triggerfreigabe. Abbildung 4-2 Mehrfache Triggerfreigabe Keysight 3458A Benutzerhandbuch...

  • Seite 147: Synchrone Messungen

    Multimeter angefordert werden. Wenn mehrere Messungen pro Triggerereignis und SYN als Trigger- oder Triggerfreigabeereignis spezifiziert wurden, wertet das Multimeter die mehrfachen Datenanforderungen nicht als individuelle SYN-Ereignisse. Das Triggerereignis SYN tritt daher in diesem Programm nur einmal, nicht 15 mal, ein. Keysight 3458A Benutzerhandbuch...

  • Seite 148: Timer-Gesteuerte Messungen

    Zeitintervall kürzer ist als die für eine Messung erforderliche Zeit, meldet das Multimeter den Fehler TRlG TOO FAST (zu schnelle Triggerung). Das folgende Programm spezifiziert acht Messungen pro Triggerereignis in Zeitabständen von jeweils einer Sekunde (siehe Abbildung 4-3). Keysight 3458A Benutzerhandbuch...
  • Seite 149 Das Abtastereignis TIMER deaktiviert, ebenso wie der Befehl SWEEP, die HINWEIS "Autorange"-Funktion. Die Ereignisse TIMER und SWEEP sind nicht anwendbar auf folgende Messfunktionen: ACV oder AC+DCV nach dem "Synchronous-Sampling"- oder "Random-Sampling"-Verfahren (SETACV SYNC bzw. RNDM); Frequenz; Periode. Keysight 3458A Benutzerhandbuch...

  • Seite 150: Verzögerte Messungen

    ! TARM AUTO, TRIG SYN, DCV AUTORANGE 40 OUTPUT 722;"SWEEP 1,8" ! Zeitintervall 1 s, 8 Messungen pro Triggerereig- ! nis 50 OUTPUT 722;"DELAY 2" ! Verzögerungszeit 2 s 60 ENTER 722;Rdgs(*) ! Messwerte einlesen 70 PRINT Rdgs(*) ! Messwerte ausdrucken 80 END Keysight 3458A Benutzerhandbuch...

  • Seite 151: Externe Triggerung

    Abtastereignis verwendet werden. Das Ereignis EXT tritt ein, wenn am rückseitigen Ext Trig-Anschluss eine negative TTL-Signalflanke anliegt. Voraussetzung für eine zuverlässige Erkennung des Extern-Triggersignals ist eine Impulsbreite von mindestens 250 ns. Die Bandbreite der Extern-Trigger-Schaltung beträgt 5 MHz. Keysight 3458A Benutzerhandbuch...
  • Seite 152 !nis EXT 50 ENTER 722;Rdgs(*) !Messwerte einlesen 60 PRINT Rdgs(*) !Messwerte ausdrucken 70 END Im Abschnitt ”EXTOUT-Signal” (weiter unten in diesem Kapitel) finden Sie HINWEIS Beispiele dafür, wie Sie das Multimeter mit einem externen Multiplexer synchronisieren können. Keysight 3458A Benutzerhandbuch...

  • Seite 153: Extern-Trigger-Pufferung

    Die diversen Triggerfreigabe-, Trigger- und Abtastereignisse lassen sich in vielfältiger Weise miteinander kombinieren und auf die spezifischen Anforderungen Ihrer Anwendung abstimmen. Tabelle 4-2 zeigt alle möglichen Kombinationen dieser Ereignisse und beschreibt zu jeder Kombination die resultierende Triggersequenz. Keysight 3458A Benutzerhandbuch...
  • Seite 154 SYN-Ereignis ausgeführt, bis die spezifizierte Anzahl von Messungen erreicht ist. Nach einer Datenanforderungen durch den Steuercomputer AUTO, EXT, wird so lange jeweils eine Messung pro Abtastereignis AUTO LEVEL, ausgeführt, bis die spezifizierte Anzahl von Messungen erreicht LINE, TIMER ist. Keysight 3458A Benutzerhandbuch...
  • Seite 155 Datenanforderung durch den Steuercomputer TIMER, wird so lange jeweils eine Messung pro Abtastereignis LINE, LEVEL ausgeführt, bis die spezifizierte Anzahl von Messungen erreicht ist. Es werden so lange keine Messungen ausgeführt, bis das HOLD Beliebig Beliebig Triggerfreigabeereignis geändert wird. Keysight 3458A Benutzerhandbuch...
  • Seite 156 Nach Ausführung des Befehls TARM SGL und darauffolgendem AUTO, EXT, Netzspannungs-Nulldurchgang wird so lange jeweils eine LINE TIMER, Messung pro Abtastereignis ausgeführt, bis die spezifizierte LINE Anzahl von Messungen erreicht ist. Das Triggerfreigabeereignis wird anschließend zu HOLD. LINE SYN, LEVEL Unzulässig. Beliebig Unzulässig. Keysight 3458A Benutzerhandbuch...
  • Seite 157 Anzahl von Messungen erreicht ist. Unzulässig. Nach einer Datenanforderung durch den Steuercomputer AUTO, EXT, einem darauffolgenden LEVEL-Ereignis wird so lange jeweils LEVEL TIMER, eine Messung pro Abtastereignis ausgeführt, bis die spezifizierte LEVEL Anzahl von Messungen erreicht ist. Keysight 3458A Benutzerhandbuch...
  • Seite 158 "Direct-Sampling"-Digitalisierung anwendbar. [b] Das SYN-Ereignis kann nur eintreten, wenn der Ausgangspuffer leer und der Messwertspeicher OFF oder leer ist. [c] Der Eingangspuffer muss aktiviert sein, oder Sie müssen beim Senden des Befehls TARM SGL den Wagenrücklauf/ Zeilenvorschub-Code unterdrücken. Keysight 3458A Benutzerhandbuch...

  • Seite 159: Datenformate Für Messwertspeicherung

    Der jeweilige Skalenfaktor ist von der Messfunktion, dem Bereich, der A/ D-Wandler-Konfiguration und (gegebenenfalls) den angewandten mathematischen Operationen abhängig. Das SINT- oder DINT-Format sollte nicht verwendet für: Frequenz- oder Periodenmessungen; Messungen, in denen Echtzeit- oder Post-Processing-Math-Operationen (außer STAT oder PFAIL) angewandt werden; Messungen mit automatischer Bereichswahl. Keysight 3458A Benutzerhandbuch...

  • Seite 160: Zweierkomplement-Binärdarstellung

    Genauigkeit von 24 Bit, wobei das LSB (niedrigstwertige –23 Bit) den Stellenwert 2 hat. Eine alternative Methode zur Auswertung der Mantisse ist, diese 24 Bit (mit einer "1" als implizitem MSB) in eine Integer-Zahl –23 umzuwandeln und diese mit 2 zu multiplizieren. Keysight 3458A Benutzerhandbuch...
  • Seite 161 × × Mantisse =200 + 72 + 144 = 1.56471443177 oder –23 × × × Mantisse = (200 + 72 + 144) = 1.56471443177 Der Dezimalwert der SREAL-Zahl beträgt demnach: –8 × × –1 1.56471443177 = –6.1121657491E–3 Keysight 3458A Benutzerhandbuch...
  • Seite 162 Eine alternative Methode zur Auswertung der Mantisse ist, diese 53 Bit (mit einer "1" als implizitem MSB) in eine Integer-Zahl –52 umzuwandeln und diese mit 2 zu multiplizieren. Der Dezimalwert einer Zahl im DREAL-Format berechnet sich zu: (Exponent) × × (–1) (Mantisse) Keysight 3458A Benutzerhandbuch...

  • Seite 163: Benutzung Des Messwertspeichers

    Befehl deaktivieren, wobei die gespeicherten Messwerte erhalten bleiben: OUTPUT 722;"MEM OFF" Mit dem folgenden Befehl können Sie später die Messwertspeicherung im aktuellen Modus fortsetzen, wobei die bereits gespeicherten Messwerte erhalten bleiben: OUTPUT 722;"MEM CONT" Keysight 3458A Benutzerhandbuch...

  • Seite 164: Datenformate Für Messwertspeicherung

    Messungen (5,5 oder mehr Stellen) mit größtmöglicher Messgeschwindigkeit in einem festen Bereich. [1] Genau genommen, verwendet das ASCII-Format 15 Bytes zur Messwertdarstellung und ein weiteres Byte, das stets das Null-Zeichen enthält und als Trennzeichen dient. Keysight 3458A Benutzerhandbuch...
  • Seite 165 Messgeschwindigkeit unkritisch ist und nur eine geringe Anzahl von Messwerten gespeichert werden soll. Das Messwertspeicherformat wird mit dem Befehl MFORMAT spezifiziert (Einschalt-Zustand- und Standardformat ist SREAL). Der folgende Befehl, beispielsweise, spezifiziert das "Single Integer"-Format: OUTPUT 722; "MFORMAT SINT" Keysight 3458A Benutzerhandbuch...

  • Seite 166: Messbereichsüberschreitung

    Kapitel). Vor dem Abrufen von Messwerten können Sie mit dem Befehl MCOUNT? die Anzahl der gespeicherten Messwerte abfragen. Das folgende Programm liefert die Gesamtzahl der gespeicherten Messwerte. 10 OUTPUT 722;"MCOUNT?" 20 ENTER 722;A 30 PRINT A 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 167: Benutzung Von Messwertnummern

    20 OUTPUT 722."DCV 1" !Messfunktion DCV, Bereich 1 V 30 OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren, FIFO-Modus 40 OUTPUT 722;"TRIG AUTO" !Triggerereignis AUTO 50 OUTPUT 722;"NRDGS 10,AUTO" !10 Messwerte pro Trigger, Abtastereignis AUTO 60 OUTPUT 722;"TARM SGL,8" !Achtfache Triggerfreigabe 70 END Keysight 3458A Benutzerhandbuch...
  • Seite 168 Wenn der Befehl RMEM über die Frontplatte eingegeben wird, können Sie nach dem Abrufen eines durch seine Nummer spezifizierten Messwerts mit der Pfeil-oben- oder Pfeil-unten-Taste die übrigen gespeicherten Messwerte nacheinander ins Display rufen. (Der Befehl RMEM ist die einzige Möglichkeit, gespeicherte Messwerte über die Frontplatte abzurufen.) Keysight 3458A Benutzerhandbuch...
  • Seite 169 50 OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren, FIFO-Modus 60 OUTPUT 722;"TRIG SGL" !TRIGGER READINGS 70 PAUSE !Programm wird unterbrochen und kann durch !Drücken von CONTINUE fortgesetzt werden 80 ENTER 722;Rdgs(*) !Messwerte einlesen 90 PRINT Rdgs(*) !Messwerte ausdrucken 100 END Keysight 3458A Benutzerhandbuch...

  • Seite 170: Messwertübertragung Über Den Gpib

    In diesem Fall wird nur der letzte Messwert der abgerufenen Gruppe durch cr, lf abgeschlossen. Die Trennung durch Kommas entfällt, wenn Messwerte direkt auf den GPIB ausgegeben werden (wie es bei deaktiviertem Messwertspeicher der Fall ist), wenn Messwerte per "impliziertem Lesen" abgefragt werden oder wenn ein Nicht-ASCII-Format verwendet wird. Keysight 3458A Benutzerhandbuch...
  • Seite 171 Stellen das SREAL-Format. Verwenden Sie für Messungen mit einer Auflösung >6,5 Stellen das DREAL-Format. Das Messwertausgabeformat wird mit dem Befehl OFORMAT spezifiziert (Einschalt-Zustand- und Standardformat ist ASCII). Der folgende Befehl, beispielsweise, spezifiziert das "Double Integer"-Format: OUTPUT 722;"OFORMAT DINT" Keysight 3458A Benutzerhandbuch...

  • Seite 172: Abschlusszeichen

    Messungen getriggert wurden, oder nachdem alle Messungen abgeschlossen sind und die Messwerte zum Steuercomputer übertragen wurden. (Falls sich bei Ausführung des Befehls ISCALE? ein Messwert im Ausgangspuffer befindet, wird dieser durch den Skalierungsfaktor überschrieben.) Keysight 3458A Benutzerhandbuch...

  • Seite 173: Beispiel Für Das Sint-Format

    140 R=ABS(Rdgs(I)) !Anhand des absoluten Wertes auf Bereichsüber- 141 !schreitung überprüfen 150 IF R>=32767 THEN PRINT "OVLD"!IF OVLD,PRINT OVERLOAD MESSAGE 160 Rdgs(I)=Rdgs(I)*S !Messwert mit Skalierungsfaktor multiplizieren 170 Rdgs(I)=DROUND(Rdgs(I),4) !Auf vier Stellen runden 180 NEXT I 190 END Keysight 3458A Benutzerhandbuch...

  • Seite 174: Beispiel Für Das Dint-Format

    140 R=ABS(Rdgs(I)) !Anhand des absoluten Wertes auf !Bereichsüberschreitung überprüfen 150 IF R>2147483647 THEN PRINT "OVLD"!Falls Bereichsüberschreitung, Meldung 155 anzeigen 160 Rdgs(I)=Rdgs(I)*S !Skalierungsfaktor anwenden 170 Rdgs(I)=DROUND(Rdgs(I),8) !Konvertierten Messwert runden 180 PRINT Rdgs(I) !Messwerte ausdrucken 190 NEXT I 200 END Keysight 3458A Benutzerhandbuch...

  • Seite 175: Benutzung Des Sreal-Ausgabeformat

    182 !werden (ohne Runden könnte der Wert geringfügig kleiner sein) 190 IF ABS(Rdgs(I))=l.E+38 THEN !Im Falle einer Übersteuerung: 200 PRINT "Overload Occurred" !Übersteuerungsmeldung ausgeben 210 ELSE !Falls keine Übersteuerung vorliegt: 220 PRINT Rdgs(I) !Messwert ausdrucken 230 END IF 240 NEXT I 250 END Keysight 3458A Benutzerhandbuch...

  • Seite 176: Benutzung Des Dreal-Ausgabeformats

    FOR I=1 TO 10 IF ABS(Rdgs(I))=l.E+38 THEN !Im Falle einer Übersteuerung: PRINT "OVERLOAD OCCURRED" !Übersteuerungsmeldung ausgeben 100 ElSE !Falls keine Übersteuerung vorliegt: 110 Rdgs(I)=DROUND(Rdgs(I),8) !Messwerte runden 120 PRINT Rdgs(I) !Messwerte ausdrucken 130 END IF 140 NEXT I 150 END Keysight 3458A Benutzerhandbuch...
  • Seite 177 IF ABS(Rdgs(I))=l.E+38 THEN !Im Falle einer Übersteuerung: 100 PRINT "OVERLOAD OCCURRED" !Übersteuerungsmeldung ausgeben 110 ELSE !Falls keine Übersteuerung vorliegt 120 Rdgs(I)=DROUND(Rdgs(1),8) !Messwerte auf acht Stellen runden 130 PRINT Rdgs(I) !Messwerte ausdrucken 140 END IF 150 NEXT I 160 END Keysight 3458A Benutzerhandbuch...

  • Seite 178: Erhöhen Der Messrate

    Bus oder der Steuercomputer eventuell zu langsam ist. (Wenn das Multimeter nicht im "High-Speed"-Modus betrieben wird, wird der im Ausgangspuffer enthaltene Messwert überschrieben, sobald ein neuer Messwert verfügbar ist). [1] Weitere Informationen über "Direct-Sampling"- und "Sub-Sampling"-Messungen siehe Kapitel 5. Keysight 3458A Benutzerhandbuch...

  • Seite 179: Konfigurieren Für Schnelle Messungen

    Der Befehl PRESET FAST beinhaltet eine Reihe von Befehlen, die das Multimeter für hohe Messgeschwindigkeit konfigurieren. Die Messrate wird zusätzlich durch folgende Parameter beeinflusst: Integrationszeit und/oder Auflösung; Trigger-Konfiguration: Verzögerungszeit; AC-Bandbreite (betrifft nur AC-Messungen); Offset-Kompensationsverfahren (betrifft nur Widerstandsmessungen). Keysight 3458A Benutzerhandbuch...
  • Seite 180 Jede aktive Echtzeit-Math-Operation kostet zusätzliche Zeit und verringert dadurch die Messrate. Falls Sie bei geschwindigkeitskritischen Messungen mathematische Operationen anwenden müssen, sollten Sie die Post-Processing-Math-Funktionen (Befehl MMATH) verwenden. Weitere Informationen hierzu siehe unter "Mathematische Operationen" weiter unten in diesem Kapitel. Keysight 3458A Benutzerhandbuch...

  • Seite 181: Integrationszeit Und Auflösung

    AC+DC-Spannung (nur bei Messung nach dem SETACV-ANA-Verfahren). Je länger die Integrationszeit (oder je höher die Auflösung), desto geringer ist die Messrate. Die Spezifikationen in Anhang A enthalten Informationen über die Messraten für die oben genannten Messfunktionen in Abhängigkeit von der Integrationszeit. Keysight 3458A Benutzerhandbuch...

  • Seite 182: Verzögerungszeit

    Einfluss auf die Messrate. Bei analogen AC-Messungen können Sie die Messrate erhöhen, indem Sie für DELAY einen kleineren Wert als den Standardwert spezifizieren. Dabei müssen Sie jedoch in Kauf nehmen, dass das Multimeter wegen der verkürzten Einschwingzeit nicht seine volle Messgenauigkeit erreicht. Keysight 3458A Benutzerhandbuch...

  • Seite 183: Beispiel Für Dcv-Messungen Im "High-Speed"-Modus

    !Maximal mögliche Integrationszeit für !>100 k Messungen pro Sekunde 30 OUTPUT 722;"MFORMAT SINT" !Speicherformat SINT 40 OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren 50 OUTPUT 722;"NRDGS 10000,AUTO !10000 Messungen pro Trigger, Abtastereignis !AUTO 60 OUTPUT 722;"TARM SGL" !Messungen triggern 70 END Keysight 3458A Benutzerhandbuch...

  • Seite 184: Beispiel Für Ohm- (Oder Ohmf-) Messungen Im "High-Speed"-Modus

    30 OUTPUT 722;"MFORMAT SINT" !Speicherformat SINT 40 OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren 50 OUTPUT 722;"DCI 100E–3" !Messfunktion DCI, Bereich 100 mA 60 OUTPUT 722;"NRDGS 5000 AUTO" !5000 Messungen pro Trigger, Abtastereignis !AUTO 70 OUTPUT 722;"TARM SGL" !Messungen triggern 80 END Keysight 3458A Benutzerhandbuch...

  • Seite 185: Beispiel Für Acv/Acdcv-Messungen Nach Dem "Synchronous Sampling" -Verfahren

    50 OUTPUT 722;"ACV 10 6" !Messfunktion ACV, Bereich 10 V, Auflösung 6% 60 OUTPUT 722;"ACBAND 10E3,20E3” !Eingangssignalsignal-Frequenzbereich 10 kHz !bis 20 kHz 70 OUTPUT 722;"NRDGS 100, AUTO” !100 Messungen pro Trigger, Abtastereignis AUTO 80 OUTPUT 722;"TARM SGL" !Messungen triggern 90 END Keysight 3458A Benutzerhandbuch...

  • Seite 186: Beispiel Für Schnelle Acv/Acdcv-Messungen Nach Dem Analogen Verfahren

    Sie können die Messrate außerdem dadurch erhöhen, dass Sie in Zeile 50 eine kürzere Integrationszeit spezifizieren; auch in diesem Fall ist die Messgenauigkeit nicht-spezifiziert. Für AC+DCI-Messungen brauchen Sie einfach nur den Befehl ACI in Zeile 40 durch ACDCI zu ersetzen. Keysight 3458A Benutzerhandbuch...

  • Seite 187: Beispiel Für Schnelle Frequenz- (Oder Perioden-) Messungen

    !Messfunktion Frequenz, Bereich 10 V, Tor- !zeit 100µs 50 OUTPUT 722;"ACBAND 10E3,20E3" !Eingangssignalsignal-Frequenzbereich !10 kHz bis 20 kHz 60 OUTPUT 722;"NRDGS 100, AUTO" !100 Messungen pro Trigger, Abtastereignis !AUTO 70 OUTPUT 722;"TARM SGL" !Messungen triggern 80 END Keysight 3458A Benutzerhandbuch...

  • Seite 188: Schnelle Messwertübertragung Über Den Gpib

    Steuercomputer zum Einlesen des nächstfolgenden Messwertes bereit ist. Der Befehl TRANSFER (Zeile 120) generiert ein SYN-Ereignis und ist die schnellste Methode für die GPIB-Übertragung von Messwerten, insbesondere in Verbindung mit der DMA- (Direct Memory Access) fähigen GPIB-Schnittstelle. Keysight 3458A Benutzerhandbuch...
  • Seite 189 170 R=ABS(Rdgs(I)) !Anhand des absoluten Wertes auf Bereichs- !überschreitung überprüfen 180 IF R>=32767 THEN PRINT "OVLD" !Falls Bereichsüberschreitung, Meldung !anzeigen 190 Rdgs(I)=Rdgs(I)*S !Messwert mit Skalierungsfaktor multipli !zieren 200 Rdgs(I)=OROUND(Rdgs(I),4) !Auf vier Stellen runden 210 NEXT I 220 END Keysight 3458A Benutzerhandbuch...

  • Seite 190: Schnelle Messwertübertragung Aus Dem Messwertspeicher

    ASSIGN @Dvm TO 722 !Multimeteradresse zuweisen ASSIGN Int_rdgs TO BUFFER Int_rdgs(*) !Puffer-I/O-Pfadname zuweisen OUTPUT @Dvm; "PRESET FAST" !Triggerfreigabeereignis SYN, Trigge- !rereignis AUTO, Messfunktion DCV, !Bereich 10 V OUTPUT @Dvm;"APER 1.4E–6" !Integrationszeit 1.4 µs 100 OUTPUT @Dvm; "OFORMAT SINT" !Ausgabeformat SINT Keysight 3458A Benutzerhandbuch...

  • Seite 191: Bestimmen Der Messrate

    Sie das Multimeter so, dass es nach jeder Messung über den Ausgang Ext Out einen Steuerimpuls ausgibt (Befehl EXTOUT RCOMP); schließen Sie an den Ausgang Ext Out einen Frequenzzähler an. Die vom Frequenzzähler angezeigte Frequenz entspricht der Messrate in Messungen pro Sekunde. Keysight 3458A Benutzerhandbuch...
  • Seite 192 OUTPUT @Dvm;"NRDGS"; Num_readings ,"AUTO" !10000 Messungen pro Trigger, !Abtastereignis AUTO !Abtastereignis TO=TIMEDATE !Timer starten 100 OUTPUT @Dvm;"TARM SGL" !Messungen triggern 110 T1=TIMEDATE !Timer stoppen 120 PRINT "Readings per second = ";Num_readings/(T1-T0) !Anzahl der Messungen pro Sekunde anzeigen 130 END Keysight 3458A Benutzerhandbuch...
  • Seite 193 120 PRINT "READINGS PER SECOND = 11;Num_readings/(T1/T0) !Anzahl der Messungen pro Sekunde anzeigen 130 END Der Zeitbedarf zum Abfragen des Skalierungsfaktors (der zur Konvertierung der HINWEIS Messwerte in das SINT-Format benötigt wird) wird von dem obigen Programm nicht erfasst. Keysight 3458A Benutzerhandbuch...

  • Seite 194: Extout-Signal

    Die meisten der oben genannten Ereignisse betreffen den A/D-Wandler des Multimeters. Abbildung 4-5 zeigt die Zusammenhänge zwischen diesen Ereignissen und der A/D-Wandler-Aktivität. Die in Abbildung 4-5 dargestellten Zeitintervalle dienen nur zur Verbildlichung HINWEIS der Zusammenhänge. Die in realen Multimeteranwendungen auftretenden Zeitintervalle können davon abweichen. Keysight 3458A Benutzerhandbuch...
  • Seite 195 Durchführung von Messungen Abbildung 4-5 Zusammenhänge zwischen den verschiedenen A/ D-Wandler-Ereignissen Keysight 3458A Benutzerhandbuch...

  • Seite 196: Reading Complete

    !Signal am Multimeter-Ausgang EXTOUT 60 OUTPUT 709;"CHCLOSED EXT" !Ausgangssignal negative Flanke nach Kon !taktschluss 70 OUTPUT 709;"SCAN 201- 206" !Multiplexer in Steckplatz 200: Kanäle 01 bis !06 scannen und zum Kanal 01 fortschalten, !Scan-Vorgang starten 90 END Keysight 3458A Benutzerhandbuch...

  • Seite 197: Burst Complete

    30 OUTPUT 722;"TRlG EXT" !Triggerereignis EXTERNAL 40 OUTPUT 722;"EXTOUT BCOMP, NEG"!READING COMPLETE EXTOUT, negative TTL-Flanke 50 OUTPUT 722;"NRDGS 15, AUTO" !15 Messungen pro Kanal !Externen Multiplexer konfigurieren 60 OUTPUT 709;"SADV EXTIN" !Multiplexer-Fortschaltung gesteuert durch Signal !am Multimeter-Ausgang EXTOUT Keysight 3458A Benutzerhandbuch...

  • Seite 198: Input Complete

    !Signal am Multimeter-Ausgang EXTOUT 70 OUTPUT 709;"CHCLOSED EXT" !Ausgangssignal negative Flanke nach Kon !taktschluss 80 OUTPUT 709;"SCAN 201- 206" !Multiplexer in Steckplatz 200: Kanäle 01 bis 06 !scannen und zum Kanal 01 fortschalten, !Scan-Vorgang starten 90 END Keysight 3458A Benutzerhandbuch...

  • Seite 199: Apertur-Signal

    Wenn EXTOUT SRQ spezifiziert wurde, wird immer dann ein Impuls ausgegeben, wenn ein Statusereignis eintritt, das mit dem Befehl RQS "SRQ-fähig" gemacht wurde. Damit der EXTOUT-SRQ-Impuls ausgegeben wird, reicht es nicht aus, dass das SRQ-Bit gesetzt ist; zusätzlich muss auch ein SRQ-fähiges Statusereignis eintreten. Keysight 3458A Benutzerhandbuch...

  • Seite 200: Extout Once

    Unterprogramm (oder ein bestimmter Teil des Unterprogramms) ausgeführt wurde. OUTPUT 722;"SUB EXTONCE" !Unterprogramm mit dem Namen "EXTONCE" spei- !chern OUTPUT 722;"EXTOUT ONCE" !Signal an externes Gerät: Umschalten auf !DC-Ausgangssignal OUTPUT 722;"PRESET FAST !Schnelle Messungen, Triggerfreigabeereignis !SYN, Triggerereignis AUTO Keysight 3458A Benutzerhandbuch...
  • Seite 201 OUTPUT 722;"OCOMP ON" !Offset-Kompensation aktivieren OUTPUT 722;"OHM 1E3" !2-Draht-Widerstandsmessung, Bereich 1 kΩ 100 OUTPUT 722;"NRDGS 40" !40 Messungen pro Trigger 110 OUTPUT 722;"TARM SGL !40 Messungen triggern OUTPUT 722;"SUBEND" !Unterprogramm-Ende OUTPUT 722;"CALL EXTONCE" !Unterprogramm aufrufen 140 END Keysight 3458A Benutzerhandbuch...

  • Seite 202: Mathematische Operationen

    Statistik-Register abgespeichert. Wenn die "Pass/fail"-Operation das Ergebnis "Fail" liefert (Messwert außerhalb der spezifizierten Grenzen), wird das Statusregister-Bit 1 gesetzt und im Display die Meldung FAILED HIGH oder FAILED LOW angezeigt, je nachdem, ob der obere Grenzwert überschritten oder der untere Grenzwert unterschritten wurde. Keysight 3458A Benutzerhandbuch...

  • Seite 203: Aktivieren Von Math-Operationen

    Math-Operation(en) später wieder reaktivieren. Mit dem folgenden Befehl können Sie eine einzelne Math-Operation reaktivieren (falls zuvor zwei Operationen aktiv waren, wird nur die erste der beiden Operationen reaktiviert): OUTPUT 722;"MATH CONT" !Einzelne Echtzeit-Math-Operation reaktivieren oder OUTPUT 722;"MMATH CONT" !Einzelne Post-Processing-Math-Operation reaktivieren Keysight 3458A Benutzerhandbuch...

  • Seite 204: Math-Register

    Referenzwert für DB-Operation Referenzimpedanz für DBM-Operation SCALE Divisor für SCALE-Operation SDEV Standardabweichung in STATS UPPER Größter Messwert in STATS Anzahl der Messwerte, bei denen die PFAIL-Operation das Ergebnis PASS lieferte, PFAILNUM bevor erstmals das Ergebnis FAIL auftrat. Keysight 3458A Benutzerhandbuch...

  • Seite 205: Null

    Der erste Messwert (in diesem Fall der Messleitungswiderstand) wird in das OFFSET-Register abgespeichert. Schließen Sie die Messleitungen an den zu messenden Widerstand an. Das Multimeter subtrahiert so lange den im OFFSET-Register enthaltenen Wert von allen nachfolgenden Messwerten, bis die Keysight 3458A Benutzerhandbuch...
  • Seite 206 !Dimensionierung eines Arrays für 20 Messwerte OUTPUT 722;"PRESET NORM" !PRESET, Einzelmessung, AUTO, Messfunktion DCV, !Bereich 10 V OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren, FIFO-Modus OUTPUT 722;"MMATH NULL" !Post-Processing-Null-Operation aktivieren OUTPUT 722;"NRDGS 21" !21 Messungen pro Trigger OUTPUT 722;"TRIG SGL" !Messungen triggern Keysight 3458A Benutzerhandbuch...

  • Seite 207: Scale

    !20 Messungen pro Trigger 50 OUTPUT 722;"MATH SCALE" !Echtzeit-Skalierungsoperation aktivieren 60 OUTPUT 722;"SMATH SCALE 2" !Den Wert 2 in das Skalierungsregister schrei !ben 70 ENTER 722;Rdgs(*) !SYN-Ereignis, skalierte Messwerte einlesen 80 PRINT Rdgs(*) !Skalierte Messwerte ausdrucken 90 END Keysight 3458A Benutzerhandbuch...

  • Seite 208: Perc(Ent)

    Falls ein Messwert exakt 10 VDC beträgt, liefert die Operation das Ergebnis 0. Falls ein Messwert, beispielsweise, 10.1 VDC beträgt, liefert die Operation: Ergebnis = ((10.1 – 10)/10) 100 = 0.01 100 = 1 • • Keysight 3458A Benutzerhandbuch...
  • Seite 209 Es wird folgender Algorithmus angewandt: Ergebnis = 20 ,(Messwert/REF) • Wobei: "Messwert" ein beliebiger Messwert ist; REF der im REF-Register gespeicherte Wert (Standardwert = 1) ist. Mit dem Befehl SMATH können Sie den Inhalt des REF-Registers ändern. Keysight 3458A Benutzerhandbuch...
  • Seite 210 !Messwertspeicher aktivieren, FIFO-Modus OUTPUT 722;"SMATH REF 0.1" !Den Wert 0.1 in das REF-Register schreiben OUTPUT 722;"MMATH DB" !Post-Processing-DB-Operation aktivieren OUTPUT 722;"TRIG SGL" !Messung triggern ENTER 722;A !Messwert mittels impliziertem Lesen einlesen !DB-Operation anwenden PRINT A !DB-Wert ausdrucken 100 END Keysight 3458A Benutzerhandbuch...

  • Seite 211: Dbm

    Das folgende Programm unterscheidet sich von dem obigen dadurch, dass es die Post-Processing-DBM-Operation verwendet. OUTPUT 722;"PRESET NORM" !PRESET, Einzelmessung, AUTO, Messfunktion DCV, !Bereich 10 V, Triggerereignis SYN OUTPUT 722;"ACV" !Wechselspannungsmessung, automatische !Bereichswahl OUTPUT 722;"SETACV ANA" !Analoges ACV-Messverfahren OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren, FIFO-Modus Keysight 3458A Benutzerhandbuch...

  • Seite 212: Statistik-Operationen

    !Dimensionierung eines Arrays für 20 Mess- !werte OUTPUT 722;"PRESET NORM" !PRESET, Einzelmessung, AUTO, Messfunktion !DCV, Bereich 10 V, Triggerereignis SYN OUTPUT 722"NRDGS 20" !20 Messungen pro Trigger OUTPUT 722;"MATH STAT" !Echtzeit-STAT-Operation aktivieren ENTER 722 Rdgs(*) !SYN-Ereignis, Messungen einlesen Keysight 3458A Benutzerhandbuch...

  • Seite 213: Pfail (Pass/Fail)

    LIMIT (Bit 2) geprüft. Falls ein oder mehrere Fehler aufgetreten sind, wird das PFAILNUM-Register abgefragt sein Inhalt angezeigt. OPTION BASE 1 !Array-Indizierung beginnt mit 1 DIM Rdgs(20) !Dimensionierung eines Arrays für 20 Messwerte OUTPUT 722; "PRESET NORM" !PRESET, Einzelmessung, AUTO, Messfunktion DCV, !Bereich 10 V, Triggerereignis SYN Keysight 3458A Benutzerhandbuch...
  • Seite 214 OUTPUT 722;"TRIG SGL" !Messungen triggern OUTPUT 722;"MMATH PFAIL" !Post-Processing-PFAIL-Operation anwenden 100 OUTPUT 722;"STB?"; !Gesetzte Statusregisterbits abfragen 110 ENTER 722; A !Abfrageantwort einlesen 120 IF BINAND(A,2) THEN !Falls Bit 2 gesetzt ist: 130 PRINT "Hi/LOW LIMIT TEST FEHLGESCHLAGEN" !Fehlermeldung ausdrucken Keysight 3458A Benutzerhandbuch...

  • Seite 215: Filter

    Wobei t = Zeitkonstante (R×C) = Abtastrate; diese ist gleich dem Kehrwert des Timer-Intervalls (bei Verwendung der Befehle TIMER und NRDGS) bzw. gleich dem Kehrwert des effektiven Intervalls (bei Verwendung des Befehls SWEEP). Falls Sie nicht den Keysight 3458A Benutzerhandbuch...

  • Seite 216: Rms

    AC-Komponente eines sinusförmigen Signals können Sie bestimmen, indem Sie das Signal digitalisieren (Befehl DCV, DSAC oder DSDC) und die STATS-Math-Operation aktivieren. Nach einer gewisssen Anzahl von Messungen entspricht der Wert im SDEV-Register dem Effektivwert der AC-Komponente des Eingangssignals. Die RMS-Operation verwendet folgenden Algorithmus: Keysight 3458A Benutzerhandbuch...

  • Seite 217: Temperaturmessungen

    Ergebnis = Temperatur (Fahrenheit) eines 10 kΩ-Thermistors (40653C) Ergebnis = Temperatur (Celsius) eines 100 Ω -PTC-Widerstands mit einem CRTD85 Alpha-Wert von 0,00385 (40654A oder 406548) Ergebnis = Temperatur (Celsius) eines 100 Ω -PTC-Widerstands mit einem CRTD92 Alpha-Wert von 0,003916 Keysight 3458A Benutzerhandbuch...
  • Seite 218 10 OUTPUT 722;"PRESET NORM" !PRESET, Messfolge wird unterbrochen 20 OUTPUT 722;"OHMF 10E3" !4-Draht-Widerstandsmessung, Bereich 10 kΩ 30 OUTPUT 722;"MATH CTHRM10K" !Celsius-Konvertierung, 10kΩ-Thermistor 40 OUTPUT 722;"TRIG SGL" !Messung triggern 50 ENTER 722;A !Ergebnis einlesen 60 PRINT A !Ergebnis ausdrucken 70 END Keysight 3458A Benutzerhandbuch...

  • Seite 219: Digitalisierung

    Keysight 3458A Multimeter Benutzerhandbuch Digitalisierung Einführung     220 Digitalisierungsverfahren     221 Abtastrate     223 Pegeltriggerung     225 DCV Digitalisierung     229 "Direct-Sampling"     234 "Sub-Sampling"     238 Darstellung von Sampling-Signaldaten     248...

  • Seite 220: Einführung

    Bedeutung der Abtastrate untersucht und gezeigt, wie die Pegeltriggerung angewandt wird. Ergänzend zu den Informationen in diesem Kapitel finden Sie in Anhang D HINWEIS "Product Note" 3458A-2. Darin werden die Trigger- und Zeitbasisfehler diskutiert, welche die Digitalisiergenauigkeit beeinflussen. Abbildung 5-1 Digitalisiertes Sinussignal Keysight 3458A Benutzerhandbuch...

  • Seite 221: Digitalisierungsverfahren

    DC - 12 MHz Nein "Sub-Sampling" DC - 12 MHz 100 M/s [a] Vom Bereich abhängig. Einzelheiten siehe Spezifikationen in Anhang A. [b] Effektive Abtastrate (Einzelheiten siehe unter "Sub-Sampling" weiter unten in diesem Kapitel). Abbildung 5-2 Verkabelung für Digitalisierung Keysight 3458A Benutzerhandbuch...
  • Seite 222 Bus oder der Steuercomputer eventuell zu langsam ist. (Wenn das Multimeter nicht im "High-Speed"-Modus betrieben wird, wird der im Ausgangspuffer enthaltene Messwert überschrieben, sobald ein neuer Messwert verfügbar ist). Weitere Informationen hierzu siehe unter ""High-Speed"-Modus" in Kapitel 4. Keysight 3458A Benutzerhandbuch...

  • Seite 223: Abtastrate

    Sinussignal, das mit einer Abtastrate von etwas weniger als 2F abgetastet wird. In diesem Fall erhält man bei der Signalrekonstruktion ein Alias-Signal mit einer völlig anderen Frequenz als der ursprünglichen. Abbildung 5-4 Aliasing infolge von Unterabtastung Keysight 3458A Benutzerhandbuch...
  • Seite 224 Abtastrate für DCV-Digitalisierung, weshalb die Verwendung eines Filters mit fester Grenzfrequenz nicht sinnvoll wäre. Zweitens würde ein solches Filter die Bandbreite für Hochfrequenzmessungen reduzieren, was in vielen Fällen unerwünscht wäre. Falls in Ihrer Anwendung Aliasing-Effekte zu befürchten sind, sollten Sie ein externes Anti-Aliasing-Filter verwenden. Keysight 3458A Benutzerhandbuch...

  • Seite 225: Pegeltriggerung

    Programmbeispiele in diesem Abschnitt verwenden das Digitalisierungsverfahren DCV und den Bereich 10 V. Vollständige Programme mit Informationen über die Verwendung der Pegeltriggerung in Verbindung mit den verschiedenen Digitalisierungsverfahren siehe unter "DCV Digitalisierung", ""Direct-Sampling"" und ""Sub-Sampling"" weiter unten in diesem Kapitel. Keysight 3458A Benutzerhandbuch...
  • Seite 226 10 OUTPUT 722;"PRESET DIG" !DCV-Digitalisierung, Bereich 10 V 20 OUTPUT 722;"TRIG LEVEL" !Triggerereignis LEVEL 30 OUTPUT 722;"SLOPE NEG" !Triggerung auf negative Signalflanke 40 OUTPUT 722;"LEVEL 50, AC" !Pegeltriggerung bei 50% des Bereichs 10 V !AC-Kopplung 50 END Keysight 3458A Benutzerhandbuch...
  • Seite 227 !Pegeltriggerung bei –50% des Bereichs 10 V 41 !(= –5 V) AC-Kopplung 50 END Abbildung 5-7 Pegeltriggerung, –50%, positive Flanke, AC-Kopplung Durch das folgende Programm wird der Triggerdetektor DC-gekoppelt. Es wird ein von einer Gleichspannung (–5 V) überlagertes Wechselspannungssignal (5 V Keysight 3458A Benutzerhandbuch...

  • Seite 228: Pegelfilter

    Eingangssignalkomponenten. Der folgende Befehl aktiviert das Pegelfilter: OUTPUT 722; "LFILTER ON" Die Pegelfilterfunktion kann auch dazu verwendet werden, bei Frequenz- oder HINWEIS Periodenmessungen oder synchronen ACV/ACDCV-Messungen (SETACV SYNC) die Empfindlichkeit des Multimeters gegenüber hochfrequenten Störeinstreuungen zu reduzieren. Keysight 3458A Benutzerhandbuch...

  • Seite 229: Dcv Digitalisierung

    -- Gleichspannungsmessungen, Bereich 10 V DELAY 0 -- Keine Verzögerung APER 3E-6 -- Integrationszeit 3 µs MFORMAT SINT -- Speicherformat "Single integer" OFORMAT SINT -- Ausgabeformat "Single integer" AZERO OFF -- "Autozero"-Funktion aus DISP OFF -- "Autozero"-Funktion aus Keysight 3458A Benutzerhandbuch...

  • Seite 230: Anmerkungen Zur Dcv-Digitalisierung

    Die zulässigen Wert für max_Eingangswert und die dadurch spezifizierten Bereiche sind aus der nachfolgenden Tabelle ersichtlich: max_Eingangswert Entsprechender Bereich Bereichsendwert 0 bis 0.12 100 mV 120 mV >0.12 bis 1.2 1.2 V >1.2 bis 12 10 V 12 V Keysight 3458A Benutzerhandbuch...
  • Seite 231 Amplitudenfehler und Auflösung vs. Aperturzeit Aperturzeit Anzahl der Auflösungsbits Frequenz für 3 dB Fehler 2 ns 100 MHz 500 ns 400 kHz 1 µs 206 kHz 3 µs 69 kHz 6 µs 35 kHz 100 µs 2 kHz Keysight 3458A Benutzerhandbuch...

  • Seite 232: Beispiel Für Dcv-Digitalisierung

    166 !der nächsten Zeile erforderlich) 170 R=ABS(Samp(I)) !Anhand des absoluten Wertes auf Bereichs !über-schreitung überprüfen 180 IF R>=32767 THEN PRINT "OVLD" !Falls Bereichsüberschreitung, Meldung !anzeigen 190 Samp(I)=Samp(I)*S !Messwert mit Skalierungsfaktor multipli- !zieren 200 Samp(I)=DROUND(Samp(I),4) !Auf vier Stellen runden 210 NEXT I Keysight 3458A Benutzerhandbuch...
  • Seite 233 Digitalisierung 220 END Keysight 3458A Benutzerhandbuch...

  • Seite 234: Direct-Sampling

    DC-Kopplung; das bedeutet, dass die AC- und DC-Komponenten des Eingangssignals erfasst werden. Abbildung 5-9 zeigt eine Folge von 20 "Direct-Sampling"-Messungen an einem sinusförmigen Eingangssignal (die Zahlen deuten die Reihenfolge der Messungen an). Bei "Direct-Sampling"-Messungen beträgt der minimale Zeitabstand zwischen den Messungen (Sampling-Intervall) 20 µs. Keysight 3458A Benutzerhandbuch...

  • Seite 235: Anmerkungen Zum "Direct-Sampling"-Verfahren

    120 mV 500 mV >0.120 bis 1.2 1.2 V 5.0 V >1.2 bis 12 10 V 12 V 50 V >12 bis 120 100 V 120 V 500 V >120 bis 1E3 1000 V 1050 V 1050 V Keysight 3458A Benutzerhandbuch...

  • Seite 236: Beispiel Für Eine "Direct-Sampling"-Messung

    Steuercomputer übertragen und dort konvertiert und angezeigt. Wenn Sie die Zeile 110 entfernen, werden die Messwerte direkt zum Steuercomputer übertragen statt in den Messwertspeicher. In diesem Fall müssen jedoch der GPIB und der Steuercomputer in der Lage sein, Messwerte mit einer Rate von Keysight 3458A Benutzerhandbuch...
  • Seite 237 !Anhand des absoluten Wertes auf 185 !Bereichs-überschreitung überprüfen 190 IF R>2147483647 THEN PRINT "OVLD" !Falls Bereichsüberschreitung, Meldung 195 !anzeigen 200 Samp(I)=Samp(I)*S !Skalierungsfaktor anwenden 210 Samp(I)=DROUND(Samp(I),8) !Konvertierten Messwert runden 220 PRINT Samp(I) !Messwerte anzeigen 230 NEXT I 240 END Keysight 3458A Benutzerhandbuch...

  • Seite 238: Sub-Sampling

    (und dadurch die effektive Abtastrate wesentlich höher) als bei DCV-Digitalisierung oder beim "Direct-Sampling". Beispiel: Angenommen, Sie möchten ein repetitives 10 kHz-Eingangssignal mit einem effektiven_Abtastintervall von 5 µs digitalisieren. Dies entspricht einer Abtastrate 1/5E–6 oder 200.000 Messungen Keysight 3458A Benutzerhandbuch...
  • Seite 239 Reihenfolge anordnet. Das Ergebnis ist ein aus 20 Messwerten, die um jeweils 5 µs gegeneinander versetzt sind, bestehendes Abbild des Eingangssignals (siehe Abbildung 5-11). In diesem Beispiel beträgt die effektive Abtastrate 200.000 Messungen pro Sekunde. Abbildung 5-10 Beispiel für das "Sub-Sampling"-Verfahren Keysight 3458A Benutzerhandbuch...

  • Seite 240: Sync Source"-Ereignis

    Eingangssignal synchroner externer Impuls benötigt. Abbildung 5-12 zeigt ein typisches Eingangssignal und das erforderliche Synchronisationssignal. Wie aus Abbildung 5-12 hervorgeht, ist nicht unbedingt in jeder Periode des Eingangssignals ein Synchronisationsimpuls erforderlich. Der Synchronisationsimpuls muss lediglich mit dem Eingangssignal synchron sein. Keysight 3458A Benutzerhandbuch...
  • Seite 241 10 ns auszuführen. In den Zeilen 60 bis 80 werden der Pegel und die Flanke für das "Sync Source"-Ereignis LEVEL spezifiziert. Die Messwerterfassung beginnt, sobald die erste Periode des Eingangssignals den Pegel 7.5 VDC (75% des Bereichs 10 V) erreicht. Zeile 90 löst Keysight 3458A Benutzerhandbuch...

  • Seite 242: Anmerkungen Zum "Sub-Sampling"-Verfahren

    Parameter (max._Eingangswertparameter) des Befehls SSAC oder SSDC spezifizieren. Die zulässigen Werte für max_Eingangswert und die dadurch spezifizierten Bereiche sind aus der nachfolgenden Tabelle ersichtlich. max._Eingangswert Entsprechender Bereich Bereichsendwert 0 bis 0.012 10 mV 12 mV >0.012 bis 0.120 100 mV 120 mV Keysight 3458A Benutzerhandbuch...
  • Seite 243 Messwert korrekt ist, sollten Sie vor dem ersten Messwert eine Verzögerung von 500 ns einfügen (Befehl DELAY 500E–9). (In der "Sub-Sampling"-Betriebsart wird die Verzögerung zwischen dem "Sync Source"-Ereignis und dem ersten Messwert eines jeden Bursts eingefügt; der Standard-Verzögerungswert für "Sub-Sampling" beträgt 0 s.) Keysight 3458A Benutzerhandbuch...

  • Seite 244: Abspeichern Von Messwerten In Den Messwertspeicher

    130 IF ABS(Samp(I))=lE+38 THEN !Bereichsüberschreitung erkennen 140 PRINT "Overload Occurred" !Bereichsüberschreitung anzeigen 150 ELSE !Falls keine Bereichsüberschreitung vorliegt: 160 Samp(I)=DROUND(Samp(I),5) !Auf fünf Stellen runden 170 PRINT Samp(I) !Messwert anzeigen 180 END IF 190 NEXT I 200 END Keysight 3458A Benutzerhandbuch...

  • Seite 245: Übertragung Von Messwerten Zum Steuercomputer

    AC-Kopplung, positive Flanke). Zeile 110 generiert ein SYN-Ereignis und veranlasst eine direkte Messwertübertragung zum Steuercomputer. In den Zeilen 230 bis 400 werden die "Sub-Sampling"-Messwerte in der richtigen Reihenfolge zusammengesetzt. Der Datensatz für das zusammengesetzte Signal wird in dem Array "Wave_form" abgelegt. Keysight 3458A Benutzerhandbuch...
  • Seite 246 250 FOR I=1 TO N1 260 L=I 270 FOR J=l TO N3 280 Wave_form(L)=Samp(K) 290 K=K+1 300 L=L+Inc 310 NEXT J 320 NEXT I 330 FOR I=Nl+l TO Nl+N2 340 L=I 350 FOR J=1 TO N3-1 360 Wave_form(L)=Samp(K) Keysight 3458A Benutzerhandbuch...
  • Seite 247 Digitalisierung 370 K=K+1 380 L=L+Inc 390 NEXT J 400 NEXT I 410 END Keysight 3458A Benutzerhandbuch...

  • Seite 248: Darstellung Von Sampling-Signaldaten

    Library" ist ein Softwarepaket, das speziell für die Erfassung und digitale Verarbeitung von Signalen entwickelt wurde. Es enthält Routinen für: Initialisierung des Systems, Datenerfassung, Datenvergleich, Berechnung von Signalparametern, Fourier-Transformation und Datendarstellung. Weitere Informationen erhalten Sie durch das nächstgelegene Vertriebsbüro von Keysight Technologies. Keysight 3458A Benutzerhandbuch...
  • Seite 249 130 ENTER @Dvm;S !Skalierungsfaktor einlesen 140 OUTPUT @Dvm;"SSPARM?" !"Sub-Sampling"-Parameter abfragen 150 ENTER @Dvm;Nl,N2,N3 !"Sub-Sampling"-Parameter einlesen 160 FOR I=1 TO Num_samples 170 Samp(I)=Int_samp(I) !Jeweils einen Integer-Messwert in das Real- 171 !Format umwandeln (ist zur Verhinderung eines etwaigen Integer-Überlaufs in Keysight 3458A Benutzerhandbuch...
  • Seite 250 510 MOVE 35,10 520 LDIR 0 530 X_axis$="TIME/DIV = "&VAL$(Time_div) 540 LABEL X_axis$ 550 MOVE 15,35 560 LDIR PI/2 570 Y_axis$="VOLTS/DIV = "&VAL$(Volts_div) 580 LABEL Y_axis$ 590 VIEWPORT 20,110,20,90 600 WINDOW 0,10*Time_div,-4*Volts_div,4*Volts_div 610 AXES Time_div/5,Volts_div/5,0,0,1,1,1 620 GRID Time_div,Volts_div Keysight 3458A Benutzerhandbuch...
  • Seite 251 Digitalisierung 630 Wave x=0 640 MOVE Wave_x,Wave_form(BASE(Wav_form,l)) 650 FOR Wave_y=BASE(Wave_form,l)+l TO SIZE(Wave_form,l)-l+BASE (Wave_form,l) 660 Wave_x=Wave_x+Time_base 670 DRAW Wave_x,Wave_form(Wave_y) 680 NEXT Wave_y 690 IF Wave_x>l0*Time_div THEN DISP "Mehr Messwerte erfasst als dargestellt 695 werden" 700 SUBEND Keysight 3458A Benutzerhandbuch...
  • Seite 252 Digitalisierung DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 3458A Benutzerhandbuch...

  • Seite 253: Befehlsreferenz

    Befehlsreferenz Befehlsreferenz Einführung     254 Befehle nach Funktionsgruppen geordnet     261 Anwendbarkeit von Befehlen auf Messfunktionen     263 Keysight 3458A Benutzerhandbuch...

  • Seite 254: Einführung

    Multimeterfunktionen vertraut machen. In den Tutorial-Kapiteln werden die Multimeterfunktionen einzeln beschrieben, und es wird gezeigt, mit welchen Befehlen Sie darauf zugreifen können. Im vorliegenden Kapitel erfahren Sie dann weitere Einzelheiten über die einzelnen Befehle. Die Befehlsbeschreibungen in diesem Kapitel haben folgendes Format: Keysight 3458A Benutzerhandbuch...
  • Seite 255 Dies ist der Wert, der dem Parameter automatisch zugewiesen wird, falls Sie keinen Wert explizit spezifizieren. Anmerkungen Zusätzliche Informationen über den Befehl. Beispiele Typische BASIC-Programme- oder -Befehle (Multimeter-Adresse 722). Die Programmsyntax gilt für Com- puter der Familie HP Serie 200/300. Keysight 3458A Benutzerhandbuch...

  • Seite 256: Programmiersprachen-Konventionen

    Multimeters aktivieren (Befehl INBUF ON). Die folgende Programmzeile zeigt, wie Sie mit den Ausgabeformat-Spezifizierern # und K die automatisch erzeugten cr lf-Codes unterdrücken können. OUTPUT 722 USING " ,K";"TEST;" [1] GPIB (General Purpose Interface Bus) ist eine Implementation der Standards IEEE 488-1978 und ANSI MC 1.1. Keysight 3458A Benutzerhandbuch...

  • Seite 257: Mehrere Befehle In Einem Einzigen String

    Im Fernsteuerungsbetrieb (aber nicht in der manuellen Betriebsart) können Sie den Standardwert auch durch ein zusätzliches Komma spezifizieren. Der folgende Befehl spezifiziert für den ersten Parameter den Wert 10 und für den zweiten Parameter den Standardwert: OUTPUT 722;"ACV 10,," Keysight 3458A Benutzerhandbuch...

  • Seite 258: Abfragebefehle

    Beispiel mit dem Befehl AZERO zu bleiben: AZERO aktiviert oder deaktiviert die "Autozero"-Funktion. Es stehen die "Autozero"-Betriebsarten OFF, ON und ONCE zur Auswahl. Durch Anfügen eines Fragezeichens an den Befehl AZERO entsteht ein Abfragebefehl zur Bestimmung der aktuellen Autozero-Betriebsart. Keysight 3458A Benutzerhandbuch...
  • Seite 259 Wenn das Antwortformat ALPHA spezifiziert wurde und das Multimeter einen Abfragebefehl zu einem Befehl empfängt, der einen expliziten numerischen Wert erfordert, ergibt die Abfrage ein alphabetisches Schlüsselwort und einen numerischen Wert. Eine typische Antwort auf den Abfragebefehl APER? lautet beispielsweise: APER 166.667E-03 Keysight 3458A Benutzerhandbuch...
  • Seite 260 40 END Die GPIB-Übertragung von Antworten auf Abfragebefehle erfolgt stets im ASCII-Format – unabhängig davon, welches Ausgabeformat spezifiziert wurde. Nach der Übertragung der Abfrageantwort wird wieder das zuletzt spezifizierte Ausgabeformat verwendet (SINT, DINT, SREAL, DREAL oder ASCII). Keysight 3458A Benutzerhandbuch...

  • Seite 261: Befehle Nach Funktionsgruppen Geordnet

    SLOPE ACBAND NPLC SSRC ARANGE SWEEP AZERO TARM DELAY Status TBUFF FIXEDZ TIMER FSOURCE TRIG oder T LFILTER OCOMP Messwertspeicher STB? PRESET (DIG, FAST, oder NORM) RANGE oder R MCOUNT? RATIO SETACV MFORMAT SSPARM? MSIZE TERM RMEM Keysight 3458A Benutzerhandbuch...
  • Seite 262 PRESET (DIG, FAST, oder NORM) REMOTE QFORMAT SPOLL Fehler RESET TRIGGER TONE AUXERR? EMASK Display ERR? ERRSTR? DISP NDIG Math-Operationen Kalibrierung/Test MATH MMATH ACAL RMATH SMATH CAL? CALNUM? Tastatur CALSTR REV? DEFKEY SCAL LOCK SECURE MENU TEMP? TEST ADDRESS Keysight 3458A Benutzerhandbuch...

  • Seite 263: Anwendbarkeit Von Befehlen Auf Messfunktionen

    (M) MATH MFORMAT • • • • • • • • NPLC • • • • • OCOMP • OFORMAT • • • • • • • • RATIO • • • • SETACV • • • Keysight 3458A Benutzerhandbuch...
  • Seite 264 4 Auf "Sub-Sampling"-Messungen ist der Befehl MATH nicht anwendbar, wohl aber der Befehl MMATH. 5 Bei "Sub-Sampling"-Messungen mit aktiviertem Messwertspeicher muss das Speicherformat SINT verwendet werden. Bei "Sub-Sampling"-Messungen mit deaktiviertem Messwertspeicher muss das Ausgabeformat SINT verwendet werden. Keysight 3458A Benutzerhandbuch...

  • Seite 265: Acal

    Sicherheitscode eingeben, um auf diese Funktion zugreifen zu können. Wenn die AKF "Autocal"-Funktion nicht passwortgeschützt ist, ist die Eingabe eines Sicherheitscodes nicht erforderlich. Weitere Informationen über den Sicherheitscode und über das Sichern/Freigeben der "Autocal"-Funktion siehe Beschreibung des Befehls SECURE. Keysight 3458A Benutzerhandbuch...
  • Seite 266 Autokalibrierung durchzuführen, nur weil das Gerät ausgeschaltet war. – Hier der Zeitbedarf für die Ausführung der verschiedenen Autokalibrierroutinen: 11 Minuten 1 Minute 1 Minute OHMS 10 Minuten – Verwandte Befehle: CAL, SCAL, SECURE Beispiel OUTPUT 722;"ACAL ALL,3458" !Ausführung aller Autokalibrierroutinen !unter Verwendung des Standard-Sicherheitscodes Keysight 3458A Benutzerhandbuch...

  • Seite 267: Acband

    Multimeter automatisch auf das Messverfahren RANDOM um, sodass die Messung zu Ende geführt werden kann. (Nach der Messung schaltet das Multimeter automatisch wieder auf das Messverfahren SYNC um.) Bei synchronen ACV- oder ACDCV-Messungen ist es sehr wichtig, dass die Keysight 3458A Benutzerhandbuch...

  • Seite 268: Acdci, Acdcv, Aci, Acv

    "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: ACDCI, ACDCV, ACI, ACV, FREQ, FUNC, PER. SETACV Beispiel OUTPUT 722;"ACBAND 500,1000" !Spezifiziert eine Eingangssignalbandbreite !von 500 Hz bis 1000 Hz ACDCI, ACDCV, ACI, ACV Siehe Beschreibung des Befehls FUNC. Keysight 3458A Benutzerhandbuch...

  • Seite 269: Address

    Adresse auf 22. – ADDRESS? Dieser Abfragebefehl liefert die aktuelle GPIB-Adresse des Multimeters zurück. Über die Frontplatte des Multimeters können Sie die aktuelle Adresse abfragen, indem Sie die Address-Taste (SHIFT-Local-Taste drücken). – Verwandte Befehle: ID? Keysight 3458A Benutzerhandbuch...

  • Seite 270: Aper

    Multimeter die mit dem Befehl APER (bzw. NPLC) spezifizierte Integrationszeit; falls zuvor eine Auflösung spezifiziert wurde, wird diese ignoriert. – Abfragebefehl. Der Abfragebefehl APER? liefert die zuletzt spezifizierte A/ D-Wandler-Integrationszeit (in Sekunden) zurück. Die Integrationszeit kann Keysight 3458A Benutzerhandbuch...

  • Seite 271: Arange

    Für den Parameter Modus stehen folgende Werte zur Auswahl: Numer. Modus Abfrage- Beschreibung Äquivalent "Autorange"-Funktion aus. "Autorange"-Funktion ein. Der Bereich wird einmal automatisch gewählt, danach wird die ONCE "Autorange"-Funktion deaktiviert. Einschaltzustand-Wert Modus = ON. Einschaltzustand-Wert Modus = ON. Keysight 3458A Benutzerhandbuch...

  • Seite 272: Auxerr

    Dezimaläquivalent aller in diesem Register gesetzten Bits zurück. Nach Ausführung dieses Befehls wird das Register automatisch zurückgesetzt. Syntax AUXERR? AUXERR-Fehlerzustände Die nachfolgende Tabelle zeigt die Bedeutungen und die Dezimaläquivalente der einzelnen Bits des AUXERR-Registers. Dezimalä Bit- Beschreibung quivalent Nummer Slave-Prozessor antwortet nicht. DTACK-Fehler. Keysight 3458A Benutzerhandbuch...
  • Seite 273 Hilfs-Fehlerregisters wird das Bit 0 des Fehlerregisters nicht zurückgesetzt. Zum Zurücksetzen des Fehlerregisters muss das Fehlerregister mit dem Befehl ERR? ausgelesen werden. – Es ist nicht möglich, die Hilfs-Fehlerregister-Bits zu maskieren, sodass sie nicht das Fehlerregister-Bit 0 setzen. – Verwandte Befehle: EMASK, ERR?, ERRSTR?, TEST Keysight 3458A Benutzerhandbuch...

  • Seite 274: Azero

    Änderung der Messfunktion, des Bereichs, der Apertur, des NPLC-Wertes oder der Auflösung. Die Nullpunktkalibrierung wird nach jeder Messung aktualisiert. Die Nullkalibrierung wird einmal aktualisiert, dann nur noch nach ONCE einer Änderung der Messfunktion, des Bereichs, der Apertur, des NPLC-Wertes oder der Auflösung. Keysight 3458A Benutzerhandbuch...
  • Seite 275 Multiplexers der Fall sein kann), werden die Ergebnisse der 4-Draht-Widerstandsmessung unter Umständen verfälscht. – Abfragebefehl. Der Abfragebefehl AZERO? liefert den aktuellen Zustand der "Autozero"-Funktion zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: DCI, DCV, FUNC, OHM, OHMF Keysight 3458A Benutzerhandbuch...

  • Seite 276: Beep

    – Der Parameter Modus wird nichtflüchtig gespeichert (d. h. er geht beim Ausschalten des Gerätes nicht verloren). – Abfragebefehl. Der Abfragebefehl BEEP? liefert den aktuellen Modus der Signaltonfunktion zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: TONE Keysight 3458A Benutzerhandbuch...

  • Seite 277: Cal

    Sie über die Frontplatte den Befehl CALL wählen und dann die Pfeil-oben- oder Pfeil-unten-Taste drücken. Wenn Sie das gewünschte Unterprogramm gefunden haben, können Sie es durch Drücken der Enter-Taste starten. – Verwandte Befehle: COMPRESS, CONT, DELSUB, PAUSE, SCRATCH, SUB, SUBEND Beispiele Keysight 3458A Benutzerhandbuch...

  • Seite 278: Calnum

    Inbetriebnahme des Multimeters sollten Sie den anfänglichen CALNUM-Wert abfragen und notieren. – Verwandte Befehle: CAL, CALSTR, SCAL Beispiel 10 OUTPUT 722;"CALNUM?" !CALNUM-Wert abfragen 20 ENTER 722;A !Abfrageantwort in den Steuercomputer einlesen 30 PRINT A !Antwort drucken 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 279: Calstr

    Anmerkungen – Abfragebefehl. Der Abfragebefehl CALSTR? liefert den im Kalibrierdaten-RAM des Multimeters enthaltenen String zurück. Dies wird in den zweiten der nachfolgenden Beispiele gezeigt. – Verwandte Befehle: CAL, CALNUM?, SCAL, SECURE Beispiele CALSTR OUTPUT 722;"CALSTR 'CALIBRATED 04/02/1987'" Keysight 3458A Benutzerhandbuch...

  • Seite 280: Compress

    – Um eine Fragmentierung des Speichers zu vermeiden, sollten Sie sämtliche Unterprogramme einzeln komprimieren, bevor Sie weitere Unterprogramme herunterladen. – Der Befehl COMPRESS kann nicht Bestandteil eines Unterprogramms sein. – Verwandte Befehle: CALL, CONT, DELSUB, PAUSE, SCRATCH, SUB, SUBEND Keysight 3458A Benutzerhandbuch...

  • Seite 281: Cont

    Wenn ein Unterprogramm unterbrochen ist und ein anderes gestartet und dann ebenfalls unterbrochen wird, wird das erste Unterprogramm beendet, und das zweite bleibt unterbrochen. – Verwandte Befehle: PAUSE, SUB, SUBEND Beispiel OUTPUT 722;"CONT” !Ausführung des Unterprogramms fortsetzen Keysight 3458A Benutzerhandbuch...

  • Seite 282: Csb

    DCI, DCV Siehe Beschreibung des Befehls FUNC. DEFEAT Aktiviert oder deaktiviert den Eingangsschutz-Algorithmus des Multimeters (siehe VORSICHT-Hinweis weiter unten) sowie einige Syntaxüberprüfungs- und Fehlererkennungsalgorithmen. Wenn diese Algorithmen deaktiviert sind, werden Änderungen der Messkonfiguration schneller ausgeführt. Syntax DEFEAT [Modus] Keysight 3458A Benutzerhandbuch...
  • Seite 283 – Weil der Befehl DEFEAT ON auch bestimmte Syntaxüberprüfungs- und Fehlererkennungsalgorithmen deaktiviert, sollte dieser Befehl erst nach Abschluss und Debugging der Systemprogrammierung ausgeführt werden. – Abfragebefehl. Der Abfragebefehl DEFEAT? liefert den aktuellen DEFEAT-Zustand zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. Keysight 3458A Benutzerhandbuch...

  • Seite 284: Defkey

    (einfache oder doppelte) Anführungszeichen eingeschlossen sein. Die maximal zulässige String-Länge beträgt 40 Zeichen (wobei die Anführungszeichen nicht mitzählen). Einschaltzustand-Wert String = (nicht verfügbar). Standardwert String = (nicht verfügbar, löscht alle zugeordneten Strings). DEFAULT Dieser Parameter löscht alle vorgenommenen Tastendefinitionen. Keysight 3458A Benutzerhandbuch...
  • Seite 285 !Variable A$ 30 PRINT A$ !Anzeige der Definition 40 END Das obige Programm könnte beispielsweise die folgende Antwort liefern: "DCI 1;AZERO OFF;NPLC 0." Falls der Taste DEFKEY 1 kein Befehl zugeordnet ist, ergibt die obige Abfrage: ”DEFKEY F1.” Keysight 3458A Benutzerhandbuch...

  • Seite 286: Delay

    Auflösung oder die AC-Bandbreiteneinstellung (Befehl ACBAND) geändert wird. – Abfragebefehl. der Abfragebefehl DELAY? liefert die aktuelle Verzögerungszeit in Sekunden zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: NRDGS, SWEEP, TIMER, TRIG Keysight 3458A Benutzerhandbuch...

  • Seite 287: Delsub

    Speichern eines anderen Unterprogramms verwendet werden (siehe Beschreibung des Befehls SUB). – Mit dem Befehl SCRATCH können Sie sämtliche Unterprogramme gleichzeitig löschen. – Verwandte Befehle: COMPRESS, SCRATCH, SUB Beispiel OUTPUT 722;"DELSUB TEST12" !Unterprogramm TEST12 wird gelöscht Keysight 3458A Benutzerhandbuch...

  • Seite 288: Diagnost

    Messwerte mehr angezeigt, und das Display wird nur noch in Reaktion auf Tastatureingaben oder Abfragebefehle aktualisiert. Normale Display-Betriebsart (Einschalt-Zustand). Die spezifizierte Meldung wird angezeigt, die Anzeigen sind weiterhin aktiv. Das Display wird gelöscht. Einschaltzustand-Wert Modus= ON. Standardwert Modus = ON. Keysight 3458A Benutzerhandbuch...
  • Seite 289 Display nicht mehr zu aktualisieren. OUTPUT 722;"DISP OFF,TIME-OUT" !Meldung = TIME-OUT Bei dem folgenden Befehl muss die Meldung in Anführungszeichen eingeschlossen sein, weil sie ein Zwischenraumzeichen enthält. OUTPUT 722;"DISP MSG,'TIME OUT'" !Meldung = TIME OUT Keysight 3458A Benutzerhandbuch...

  • Seite 290: Dsac, Dsdc

    5.0 V >1.2 bis 12 10 V 12 V 50 V >12 bis 120 100 V 120 V 500 V >120 bis 1E3 1000 V 1050 V 1050 V Einschaltzustand-Wert max._Eingangswert= (nicht verfügbar). Standardwert max._Eingangswert = 10 V. Keysight 3458A Benutzerhandbuch...
  • Seite 291 – Wenn bei "Direct-Sampling"-Messungen der Spitzenwert des Eingangssignals <120% des spezifizierten Bereichs beträgt, sollten Sie das SINT-Speicher-/ Ausgabeformat verwenden. Wenn der Spitzenwert des Eingangssignals > 120% des Bereichs beträgt, solltn Sie das DINT-Speicher-/Ausgabeformat verwenden. (SINT und DINT sind die internen A/D-Wandler-Formate; bei Keysight 3458A Benutzerhandbuch...
  • Seite 292 130 OUTPUT @Dvm;"ISCALE?" !Skalierungsfaktor für DINT-Format !abfragen 140 ENTER @Dvm;S !Skalierungsfaktor einlesen 150 FOR I=1 TO Num_samples 160 ENTER @Buffer USING " ,W,W";J,K !Je ein 16-Bit-Zweierkomplement-Wort 161 !in die Variablen J und K einlesen (# = Befehlsabschluss ist nicht Keysight 3458A Benutzerhandbuch...

  • Seite 293: Emask

    Dezimaläquivalente spezifizieren. Die nachfolgende Tabelle zeigt die einzelnen Fehlerzustände und deren Dezimaläquivalente. Dezimalä Bit- Fehlerzustand quivalent Nummer Hardwarefehler (weitere Informationen siehe unter AUXERR?) Kalibrierfehler Zu schnelle Triggerung Syntaxfehler Befehl im Fernsteuerungsbetrieb nicht zulässig (Befehl ADDRESS) Undefinierter Parameter empfangen Keysight 3458A Benutzerhandbuch...
  • Seite 294 0 setzen), bewirkt dies lediglich, dass der betreffende Fehler nicht in der Lage ist, das Fehlerbit des Statusregisters zu setzen und dadurch eine Bedienungsanforderung (SRQ) auszulösen. – Abfragebefehl. Der Abfragebefehl EMASK? liefert das Dezimaläquivalent aller gesetzten Fehlerregisterbits zurück (siehe nachfolgendes Beispiel). – Verwandte Befehle: AUXERR?, ERR?, ERRSTR?, RQS, STB? Keysight 3458A Benutzerhandbuch...

  • Seite 295: End

    Messwerts auf TRUE gesetzt. Bei Einfachmessungen wird die EOI-Leitung zum Zeitpunkt des letzten Bytes eines jeden Messwerts auf TRUE gesetzt. Die EOI-Leitung wird zum Zeitpunkt des letzten Bytes eines jeden ALWAYS Messwerts auf TRUE gesetzt. Einschaltzustand-Wert Modus= OFF. Standardwert Modus = ALWAYS. Keysight 3458A Benutzerhandbuch...
  • Seite 296 Weitere Informationen über den "High-Speed"-Modus siehe unter "Erhöhen Messrate" in Kapitel 4. – Abfragebefehl. Der Abfragebefehl END? liefert den aktuellen EOI-Modus zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: OFORMAT Beispiel OUTPUT 722;"END ALWAYS" ! EOI-Funktion aktivieren Keysight 3458A Benutzerhandbuch...

  • Seite 297: Err

    Befehl im Fernsteuerungsbetrieb nicht zulässig (Befehl ADDRESS) Undefinierter Parameter empfangen Parameter außerhalb des zulässigen Bereichs Speicherfehler Überlastung erkannt, die zur Beschädigung des Gerätes führen kann Unkalibriert 1024 Kalibrierung erforderlich Einstellungskonflikt (Speicher für "Sub-Sampling"-Messung unpassend 2048 konfiguriert) 4096 Math-Fehler (Division durch 0, Integer-Überlauf usw.) Keysight 3458A Benutzerhandbuch...

  • Seite 298: Errstr

    Bit des Fehlerregisters oder Hilfs-Fehlerregisters und setzt dann dieses Bit zurück. ERRSTR? liefert zwei durch Kommas getrennte Werte zurück. Der erste Wert ist eine Fehlernummer (100er Gruppe = Fehlerregister; 200er Gruppe = Hilfs-Fehlerregister) und der zweite Wert eine alphanumerische Fehlermeldung (String). Syntax ERRSTR? Keysight 3458A Benutzerhandbuch...
  • Seite 299 40 ENTER 722; A,A$ !Der numerische Teil der Fehlermeldung wird !in die Variable A eingelesen, der String- !Teil in A$ 50 PRINT A,A$ !Antworten anzeigen 60 IF A>0 THEN GOTO 30 !Schleife zum sequentiellen Einlesen der !einzelnen Fehlermeldungen 70 END Keysight 3458A Benutzerhandbuch...

  • Seite 300: Extout

    Ein Statusereignis ist aufgetreten. Es wird ein 1 µs-Impuls ausgegeben, wenn ein SRQ-fähiges Statusereignis auftritt. (Siehe zweite Anmerkungen weiter unten.) "Reading complete". Nach jeder Messung wird ein 1 µs-Impuls RCOMP ausgegeben. Einschaltzustand-Wert Ereignis = ICOMP. Standardwert Ereignis = ICOMP. Keysight 3458A Benutzerhandbuch...

  • Seite 301: Polarität

    Werte zurück. Der erste Wert gibt das derzeit spezifizierte EXTOUT-Ereignis an. Der zweite Wert gibt die spezifizierte Polarität an. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: NRDGS, SRQ, STB?, SWEEP, TBUFF Beispiel OUTPUT 722;"EXTOUT APER" !EXTOUT-Ereignis = Apertursignal Keysight 3458A Benutzerhandbuch...

  • Seite 302: Fixedz

    ACV- oder AC+DCV-Messung, oder auf eine der Strommessfunktionen, oder auf Frequenz- oder Periodenmessung umschalten. Wenn Sie beispielsweise bei aktiver FIXEDZ-Funktion von DCV auf ACV umschalten, wird die FIXEDZ-Funktion deaktiviert. Wenn Sie anschließend wieder auf DCV zurückschalten, wird die FIXEDZ-Funktion wieder aktiviert. Keysight 3458A Benutzerhandbuch...

  • Seite 303: Freq

    Sie können die "Autorange"-Funktion aktivieren, indem Sie für den Parameter max._Eingangswert AUTO spezifizieren oder den Standardwert wählen. Bei aktiver "Autorange"-Funktion tastet das Multimeter das Eingangssignal vor jeder Frequenzmessung ab und wählt den passenden Bereich. Einschaltzustand-Wert max._Eingangswert = (nicht verfügbar). Standardwert max._Eingangswert = AUTO. Keysight 3458A Benutzerhandbuch...
  • Seite 304 – Die erste Stelle ist für die meisten Messfunktionen eine halbe Stelle, für Frequenz- und Periodenmessungen jedoch eine volle Stelle (0-9). – Wenn die automatische Bereichswahl aktiv ist, dauern die Messungen länger, weil das Eingangssignal vor jeder Frequenzmessung abgetastet wird, um den passenden Bereich zu bestimmen. Keysight 3458A Benutzerhandbuch...

  • Seite 305: Fsource

    AC+DC-Spannung (FREQ 1 Hz bis 10 MHz; PER 100 ns bis 1 s) Wechselstrom (FREQ 1 Hz bis 100 kHz; PER 10 µs bis 1 s) ACDCI AC+DC-Strom (FREQ 1 Hz bis 100 kHz; PER 10 µs bis 1 s) Einschaltzustand-Wert Quelle = ACV. Standardwert Quelle = ACV. Anmerkungen Keysight 3458A Benutzerhandbuch...

  • Seite 306: Func

    Der Parameter Funktion spezifiziert die Messfunktion. Es stehen folgende Werte zur Auswahl: Numer. Funktion Abfrage- Beschreibung Äquivalent Gleichspannungsmessung Wechselspannungsmessung (nach dem mit dem Befehl SETACV spezifizierten Verfahren) AC+DC-Spannungsmessung (nach dem mit dem Befehl SETACV ACDCV spezifizierten Verfahren) 2-Draht-Widerstandsmessung Keysight 3458A Benutzerhandbuch...
  • Seite 307 SSAC "Sub-Sampling"-Messung, DC-gekoppelt SSDC [a] Diese Funktionen bedürfen weiterer Erklärungen und sind in diesem Kapitel individuell dokumentiert. Einzelheiten siehe Beschreibungen der Befehle DSAC, DSDC, FREQ, PER, und SSAC, SSDC. Einschaltzustand-Wert Funktion = DCV. Standardwert Funktion = DCV. Keysight 3458A Benutzerhandbuch...
  • Seite 308 AUTO spezifizieren oder den Standardwert wählen. Bei aktiver "Autorange"-Funktion tastet das Multimeter das Eingangssignal vor jeder Messung ab und wählt den passenden Bereich. – Die zulässigen Werte für max_Eingangswert und die dadurch spezifizierten Bereiche sind aus der nachfolgenden Tabelle ersichtlich. Keysight 3458A Benutzerhandbuch...
  • Seite 309 10 µA 12 µA >12E-6 bis 120E-6 100 µA 120 µA >120E-6 bis 1.2E-3 1 mA 1.2 mA >1.2E-3 bis 12E-3 10 mA 12 mA >12E-3 bis 120E-3 100 mA 120 mA >120E-3 bis 1.2 1.05 A Keysight 3458A Benutzerhandbuch...

  • Seite 310: Auflösung

    Parameters max._Eingangswert spezifiziert. (In den Beschreibungen der Befehle FREQ finden Sie Tabellen, aus denen ersichtlich ist, wie die %_Auflösung Frequenz- und Periodenmessungen beeinflusst; der Parameter %_Auflösung wird ignoriert, wenn für Funktion der Wert DSAC, DSDC, SSAC oder SSDC spezifiziert wurde.) Keysight 3458A Benutzerhandbuch...
  • Seite 311 %_Auflösung 0.00001; daraus resultiert eine Torzeit von 1 s und eine Auflösung von 7 Stellen. Bei ACV- oder ACDCV-"Sampling"-Messungen beträgt der Standardwert für %_Auflösung 0.01% für SETACV SYNC bzw. 0.4% für SETACV RNDM. Bei allen anderen Messfunktionen wird der Standardwert für diesen Parameter durch die jeweilige Integrationszeit bestimmt. Keysight 3458A Benutzerhandbuch...

  • Seite 312: Beispiele

    Auflösung von 10 μΩ spezifiziert. Wegen Zeile 10 beträgt die tatsächliche Auflösung jedoch 100 µΩ. 10 OUTPUT 722;"NPLC 1000" !Maximale Integrationszeit 20 OUTPUT 722;"FUNC OHM,1E3,.001" !2-Draht-Widerstandsmessung 30 END !Max. 1 kΩ, Auflösung 10 mΩ Chapter 6: Befehlsreferenz Keysight 3458A Benutzerhandbuch...

  • Seite 313: Inbuf

    Befehlsreferenz "Identity"-Abfrage. Das Multimeter beantwortet den Abfragebefehl ID? mit dem String "Keysight 3458A". Anhand dieser Meldung kann der Steuercomputer feststellen, welches Gerät sich hinter der GPIB-Adresse des Multimeters verbirgt. Syntax Anmerkungen – Verwandte Befehle: ADDRESS, QFORMAT Beispiel 10 OUTPUT 722;"ID?”...
  • Seite 314 Multimeter mit der Ausführung der Befehle fertig ist. – Der Eingangspuffer des Multimeters kann maximal 255 Zeichen aufnehmen; im Falle eines Pufferüberlaufs blockiert das Multimeter den Bus so lange, bis es die ersten empfangenen Befehle verarbeitet hat und wieder Pufferkapazität frei ist. Keysight 3458A Benutzerhandbuch...

  • Seite 315: Iscale

    Multimeterkonfiguration zum Zeitpunkt der Ausführung des Abfragebefehls ISCALE?. Die maßgeblichen Faktoren sind die Messfunktion, der Bereich und die Integrationszeit. Deshalb muss das Multimeter beim Abrufen des Skalierungsfaktors genau so konfiguriert sein wie zum Zeitpunkt der Messungen. Sie können den Skalierungsfaktor abfragen, nachdem das Keysight 3458A Benutzerhandbuch...
  • Seite 316 !Real-Format umwandeln (ist zur Verhinderung eines etwaigen Integer- !Überlaufs in der nächsten Zeile erforderlich) R=ABS(Rdgs(I)) !Anhand des absoluten Wertes auf !Bereichsüberschreitung überprüfen IF R>=32767 THEN PRINT "OVLD"!Falls Bereichsüberschreitung, Meldung !anzeigen Rdgs(I)=Rdgs(I)*S !Messwert mit Skalierungsfaktor multi- !plizieren Rdgs(I)=DROUND(Rdgs(I),4) !Auf vier Stellen runden Keysight 3458A Benutzerhandbuch...
  • Seite 317 !Anhand des absoluten Wertes auf Bereichs- 145 !überschreitung überprüfen 150 IF R>2147483647 THEN PRINT "OVLD" !Falls Bereichsüberschreitung, 155 !Meldung anzeigen 160 Rdgs(I)=Rdgs(I)*S !Skalierungsfaktor anwenden 170 Rdgs(I)=DROUND(Rdgs(I),8) !Konvertierten Messwert runden 180 PRINT Rdgs(I) !Messwerte ausdrucken 190 NEXT I 200 END Keysight 3458A Benutzerhandbuch...

  • Seite 318: Level

    Dieser Parameter spezifiziert lediglich die Kopplung des Eingangssignals an die Pegeldetektorschaltung. Die Kopplung des Eingangssignals an die Messschaltung bleibt davon unberührt. Numer. Kopplung Abfrage- Beschreibung Äquivalent Der Eingang der Pegeldetektorschaltung ist DC-gekoppelt. Der Eingang der Pegeldetektorschaltung ist AC-gekoppelt. Keysight 3458A Benutzerhandbuch...
  • Seite 319 20 OUTPUT 722;"PRESET DIG" !Schnelle DCV-Messungen, Bereich 10 V 30 OUTPUT 722;"TRIG LEVEL" !Triggerereignis LEVEL 40 OUTPUT 722;"SLOPE POS" !Triggerung auf positive Signalflanke 50 OUTPUT 722;"LEVEL 50,AC" !Triggerung auf 50% des Bereichs 10 V !(=5 V), AC-Kopplung 60 END Keysight 3458A Benutzerhandbuch...

  • Seite 320: Lfilter

    – Abfragebefehl. Der Abfragebefehl LFILTER? liefert den aktuellen Zustand der Pegelfilterfunktion zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: DCV, DSAC, DSDC, FREQ, LEVEL, NRDGS, PER, SETACV, SYNC, SLOPE, SSAC, SSDC, SSRC, TRIG Keysight 3458A Benutzerhandbuch...

  • Seite 321: Lfreq

    50 Hz oder 60 Hz, und stellt die Referenzfrequenz für den A/D-Wandler auf diesen gerundeten Wert ein. (Beim Betrieb an 400 Hz Netzfrequenz wird die Referenzfrequenz auf 50 Hz – eine Subharmonische von 400 Hz – eingestellt. Keysight 3458A Benutzerhandbuch...

  • Seite 322: Line

    Beispiel OUTPUT 722; "LFREQ LINE" !Netzfrequenz messen, Referenzfrequenz auf !den gemessenen Wert (für 400 Hz Netzfrequenz: auf !ein Achtel des gemessenen Wertes) einstellen LINE? "Line Frequency"-Abfrage. Dieser Befehl bewirkt die Messung und Rückmeldung der Netzfrequenz. Syntax LINE? Keysight 3458A Benutzerhandbuch...

  • Seite 323: Lock

    Deaktiviert die Tastatur (Tasten sind ohne Funktion) Einschaltzustand-Wert Modus= OFF. Standardwert Modus = ON. Anmerkungen – Der Befehl LOCK ist zwar über das alphabetische Befehlsverzeichnis zugänglich, doch hat die Ausführung dieses Befehls in der manuellen Betriebsart keinerlei Auswirkungen. Keysight 3458A Benutzerhandbuch...

  • Seite 324: Math

    (40653B). Als Messfunktion muss OHM oder OHMF (Bereich 10 kΩ oder höher) gewählt sein. Ergebnis = 20 x Log (Messwert/REF-Register). Das REF-Register enthält standardmäßig den Wert 1; die Operation liefert in diesem Fall ein Ergebnis in dBV. Keysight 3458A Benutzerhandbuch...
  • Seite 325 (40653A). Als Messfunktion muss OHM oder OHMF gewählt sein. Ergebnis = Temperatur (Celsius) eines 10 kΩ-Thermistors CTHRM10K (40653C). Als Messfunktion muss OHM oder OHMF gewählt sein. Ergebnis = Temperatur (Fahrenheit) eines 2 kΩ-Thermistors FTHRM2K (40653A). Als Messfunktion muss OHM oder OHMF gewählt sein. Keysight 3458A Benutzerhandbuch...
  • Seite 326 Messfunktion muss OHM oder OHMF gewählt sein. Einschaltzustand-Wert Operation_a,Operation_b = OFF,OFF. Standardwert Operation_a,Operation_b = OFF,OFF. Einschaltzustand-Wert Register Werte = alle Register werden auf 0 gesetzt, mit folgenden Ausnahmen: DEGREE = 20 REF = 1 SCALE = 1 RES = 50 PERC = 1 Keysight 3458A Benutzerhandbuch...
  • Seite 327 Nach Ausführung des Befehls NULL wird die erste Messung durch Zeile 50 getriggert. Der Wert im OFFSET-Register wird anschließend auf 3.05 abgeändert. Die 20 Messwerte werden durch die Programmzeile 90 getriggert; von allen diesen Messwerten wird der Wert 3.05 subtrahiert. Keysight 3458A Benutzerhandbuch...

  • Seite 328: Mcount

    Syntax MCOUNT? Anmerkungen – Verwandte Befehle: MEM, MFORMAT, MSIZE, RMEM Beispiel 10 OUTPUT 722; "MCOUNT?" !Abfrage der Gesamtzahl gespeicherter Messwerte 20 ENTER 722;A !Einlesen der Antwort in die Variable A 30 PRINT A !Antwort anzeigen 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 329: Mem

    Messwerte werden im FIFO-Modus (First-In-Last-Out) gespeichert. Die gespeicherte Messwerte bleiben erhalten, und die Messwertspeicherung wird in dem zuletzt spezifizierten Modus CONT fortgesetzt (falls noch kein Modus spezifiziert wurde, wird automatisch FIFO gewählt). Einschaltzustand-Wert Modus = OFF Standardwert Modus = ON. Keysight 3458A Benutzerhandbuch...
  • Seite 330 CONT, MEM FIFO oder MEM LIFO reaktivieren. – Abfragebefehl. Der Abfragebefehl MEM? liefert den aktuellen Messwertspeichermodus zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: MCOUNT?, MFORMAT, MSIZE, RMEM Beispiel OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren, FIFO-Modus Keysight 3458A Benutzerhandbuch...

  • Seite 331: Menu

    – Das FULL-Menü enthält alle Befehle außer den Abfragebefehlen; letztere können durch einfaches Anfügen eines Fragezeichens an den jeweiligen Grundbefehl konstruiert werden (beispielsweise BEEP, BEEP?). Im SHORT-Menü fehlen die GPIB-spezifischen Befehle sowie alle Befehle, denen eine dedizierte Frontplattentaste zugeordnet ist (beispielsweise RSTATE, Recall State). Keysight 3458A Benutzerhandbuch...

  • Seite 332: Mformat

    Double Real – (IEEE-754) 64 Bits (8 Bytes pro Messwert) [a] Genau genommen, verwendet das ASCII-Format 15 Bytes zur Messwertdarstellung und ein weiteres Byte, das stets das Null-Zeichen enthält und als Trennzeichen dient. Einschaltzustand-Wert Format = SREAL. Standardwert Format = 0. Keysight 3458A Benutzerhandbuch...
  • Seite 333 SINT und der Messwertspeichermodus FIFO (Befehl MEM FIFO) gewählt werden, und der Messwertspeicher muss leer sein (was mit dem Befehl MEM FIFO erreicht werden kann). Falls diese Bedingungen beim Eintreten des Triggerfreigabeereignisses nicht erfüllt sind, erfolgt eine Fehlermeldung. Keysight 3458A Benutzerhandbuch...

  • Seite 334: Mmath

    Reaktiviert die zuletzt aktive Math-Operation. Durch MMATH CONT CONT,CONT können beide zuletzt aktiven Math-Operationen reaktiviert werden. Ergebnis = Temperatur (Celsius) eines 5 kΩ-Thermistors CTHRM (40653B). Als Messfunktion muss OHM oder OHMF (Bereich 10 kΩ oder höher) gewählt sein. Keysight 3458A Benutzerhandbuch...
  • Seite 335 LOWER = Kleinster Messwert Ergebnis = Temperatur (Celsius) eines 2 kΩ-Thermistors CTHRM2K (40653A). Als Messfunktion muss OHM oder OHMF gewählt sein. Ergebnis = Temperatur (Celsius) eines 10 kΩ-Thermistors CTHRM10K (40653C). Als Messfunktion muss OHM oder OHMF gewählt sein. Keysight 3458A Benutzerhandbuch...
  • Seite 336 Messfunktion muss OHM oder OHMF gewählt sein. Einschaltzustand-Wert Operation_a,Operation_b = OFF,OFF. Standardwert Operation_a,Operation_b = OFF,OFF. Einschaltzustand-Wert Register Werte = alle Register werden auf 0 gesetzt, mit folgenden Ausnahmen: DEGREE = 20 REF = 1 SCALE = 1 RES = 50 PERC = 1 Keysight 3458A Benutzerhandbuch...
  • Seite 337 – Wenn eine Post-Processing-Math-Operation aktiv ist, wird aus der halben Messwertanzeigestelle eine volle. Wenn Sie beispielsweise ACV-Messungen mit einer Auflösung von 4.5 Stellen durchführen und dann die Math-Operation SCALE aktivieren, kann das Display volle fünf Stellen anzeigen. Keysight 3458A Benutzerhandbuch...
  • Seite 338 !21 Messungen pro Trigger 70 OUTPUT 722;"TRIG SGL" !Messungen triggern 80 ENTER 722;A !Den ersten Messwert mittels impliziertem !Lesen einlesen 90 OUTPUT 722; "SMATH OFFSET, 3.05"!Den Wert 3.05 in das Offset-Register !schreiben 100 ENTER 722;Rdgs(*) !Messwerte mittels impliziertem Lesen Keysight 3458A Benutzerhandbuch...

  • Seite 339: Msize

    Werte zurück. Der erste Wert gibt die Größe des Messwertspeichers (in Byte) an. Der zweite Wert gibt die Größe (in Byte) des größten unbenutzten Unterprogramm-/Zustandsspeicher-Blocks an. – Verwandte Befehle: MCOUNT?, MEM, MFORMAT, RMEM, DELSUB, SCRATCH, SUB, SUBEND, SSTATE Keysight 3458A Benutzerhandbuch...

  • Seite 340: Ndig

    – Abfragebefehl. Der Abfragebefehl NDIG? liefert die Anzahl der angezeigten Dezimalstellen zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: DISP Beispiel 10 OUTPUT 722; "RESET" !Einschaltzustand wiederherstellen 20 OUTPUT 722;"NDIG 8" !8 1/2 Stellen anzeigen 30 END Keysight 3458A Benutzerhandbuch...

  • Seite 341: Nplc

    10 bis 1000 PLC in Schritten von 10 PLC Einschaltzustand-Wert Netzspannungszyklen = 10 Standardwert Netzspannungszyklen = 0 (dadurch wird die Mindest-Integrationszeit von 500 ns gewählt) Zwischen der Integrationszeit (in Anzahl von Netzspannungszyklen), der Referenzfrequenz des A/D-Wandlers (Befehl LFREQ) und der Auflösung besteht folgender Zusammenhang: Keysight 3458A Benutzerhandbuch...
  • Seite 342 Weise spezifizieren, kommt es zu einer Interaktion zwischen NPLC und APER: – Wenn sie den Befehl NPLC (oder APER) vor dem Spezifizieren der Auflösung senden, führt das Multimeter den Befehl aus, der die jeweils höhere Auflösung (längere Integrationszeit) spezifiziert. Keysight 3458A Benutzerhandbuch...

  • Seite 343: Beispiele

    %_Auflösung in Zeile 20 wird in diesem Fall ignoriert. In Zeile 20 wird eine Auflösung von 10 mΩ spezifiziert. Wegen Zeile 10 beträgt die tatsächliche Auflösung jedoch 100 µΩ. 10 OUTPUT 722;"NPLC 1000" !Maximale Integrationszeit 20 OUTPUT 722;"OHM 1E3,.001" !2-Draht-Widerstandsmessung, max. Eingangs- Ω !wert 1 k 30 END Keysight 3458A Benutzerhandbuch...

  • Seite 344: Nrdgs

    Dieses Ereignis tritt ein, wenn der Steuercomputer Daten anfordert, während der Ausgangspuffer des Multimeters leer und der Messwertspeicher deaktiviert oder leer ist. Gleiche Wirkung wie AUTO, abgesehen davon, dass zwischen je zwei Messungen das mit dem Befehl TIMER spezifizierte TIMER Zeitintervall eingefügt wird. Keysight 3458A Benutzerhandbuch...
  • Seite 345 – Abfragebefehl. Der Abfragebefehl NRDGS? liefert zwei durch Kommas getrennte Werte zurück. Der erste Wert gibt die Anzahl der Messungen pro Triggerereignis an. Der zweite Wert gibt das aktuelle Abtastereignis an. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. Keysight 3458A Benutzerhandbuch...
  • Seite 346 !SYN TRIGGER EVENT, DCV, NPLC 1, MEM OFF 40 OUTPUT 722;"TARM SYN" !Triggerfreigabeereigis SYN 50 OUTPUT 722;"NRDGS 5, SYN" !5 Messungen pro Trigger, Abtastereignis SYN 60 ENTER 722;Rdgs(*) !SYN-Ereignis, Messwerte einlesen 70 PRINT Rdgs(*) 80 END TIMER Keysight 3458A Benutzerhandbuch...

  • Seite 347: Ocomp

    "Offset compensation". Der Befehl OCOMP aktiviert oder deaktiviert die offset-kompensierte Widerstandsmessfunktion. Syntax OCOMP [Modus] Modus Für den Parameter Modus stehen folgende Werte zur Auswahl: Numer. Modus Abfrage- Beschreibung Äquivalent Offset-Kompensation deaktiviert. Offset-Kompensation aktiviert. Einschaltzustand-Wert Modus = OFF. Standardwert Modus = ON. Keysight 3458A Benutzerhandbuch...

  • Seite 348: Oformat

    !Offset-Kompensation aktivieren OFORMAT "Output Format". Dieser Befehl spezifiziert das Ausgabeformat für Messwerte, die direkt oder aus dem Messwertspeicher über den GPIB zum Steuercomputer übertragen werden. Syntax OFORMAT [Format] Format Für den Parameter Format stehen folgende Werte zur Auswahl: Keysight 3458A Benutzerhandbuch...
  • Seite 349 Die Trennung durch Kommas entfällt, wenn Messwerte direkt auf den GPIB ausgegeben werden (wie es bei deaktiviertem Messwertspeicher der Fall ist), wenn Messwerte per "impliziertem Lesen" abgefragt werden oder wenn ein Nicht-ASCII-Format verwendet wird. Keysight 3458A Benutzerhandbuch...
  • Seite 350 Post-Processing-Math-Operationen (außer STAT oder PFAIL) angewandt werden oder bei denen die "Autorange"-Funktion aktiv ist. – Abfragebefehl. Der Abfragebefehl OFORMAT? liefert den aktuellen Ausgabeformat-Modus zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: END, ISCALE?, MFORMAT, QFORMAT Keysight 3458A Benutzerhandbuch...
  • Seite 351 140 R=ABS(Rdgs(I)) !Anhand des absoluten Wertes auf !Bereichsüberschreitung überprüfen 150 IF R>=32767 THEN PRINT "OVLD" !Falls Bereichsüberschreitung, Meldung !anzeigen 160 Rdgs(I)=Rdgs(I)*S !Messwert mit Skalierungsfaktor multi- !plizieren 170 Rdgs(I)=DROUND(Rdgs(I),4) !Auf vier Stellen runden 180 NEXT I 190 END Keysight 3458A Benutzerhandbuch...
  • Seite 352 140 R=ABS(Rdgs(I)) !Anhand des absoluten Wertes auf !Bereichsüberschreitung überprüfen 150 IF R>2147483647 THEN PRINT "OVLD"!Falls Bereichsüberschreitung, Meldung !anzeigen 160 Rdgs(I)=Rdgs(I)*S !Skalierungsfaktor anwenden 170 Rdgs(I)=DROUND(Rdgs(I),8) !Konvertierten Messwert runden 180 PRINT Rdgs(I) !Messwerte ausdrucken 190 NEXT I 200 END Keysight 3458A Benutzerhandbuch...
  • Seite 353 185 !det werden (ohne Runden könnte der Wert geringfügig kleiner sein) 190 IF ABS(Rdgs(I)=1.E+38 THEN !Im Falle einer Bereichsüberschreitung: 200 PRINT "Overload Occurred" !Bereichsüberschreitung anzeigen 210 ELSE !Falls keine Bereichsüberschreitung !vorliegt: 220 PRINT Rdgs(I) !Messwert ausdrucken 230 END IF 240 NEXT I Keysight 3458A Benutzerhandbuch...
  • Seite 354 !Array-Indizierung beginnt mit 1 20 Num_readings=20 !Anzahl der Messwerte = 20 30 ALLOCATE REAL Rdgs(l:Num_readings)!Array für Messwerte deklarieren 40 ASSIGN @Dvm TO 722 !Multimeteradresse zuweisen 50 OUTPUT @Dvm;"PRESET NORM;OFORMAT DREAL;NPLC 10;NRDGS ";Num_readings 51 !Triggerereignis SYN, Messfunktion DCV, automatische Bereichswahl, Keysight 3458A Benutzerhandbuch...

  • Seite 355: Ohm, Ohmf

    Multimeter installierten Optionen zurück. Es sind folgende Antworten möglich: 0 = Keine Optionen installiert. 1 = Messwertspeichererweiterung. Syntax OPT? Anmerkungen – Verwandte Befehle: QFORMAT Beispiel 10 OUTPUT 722;"OPT?" !Installierte Optionen abfragen 20 ENTER 722;A$ !Antwort einlesen 30 PRINT A$ !Antwort anzeigen Keysight 3458A Benutzerhandbuch...

  • Seite 356: Pause

    Zustand befindet; NO bedeutet, dass kein Unterprogramm sich im angehaltenen Zustand befindet. – Verwandte Befehle: CALL, COMPRESS, CONT, DELSUB, TRIGGER (GPIB-Universalbefehl), SCRATCH, SUB, SUBEND Beispiel 10 OUTPUT 722;"SUB OHMAC1" !Unterprogramm mit dem Namen OHMAC1 abspeichern 20 OUTPUT 722;"PRESET NORM"!Triggerung anhalten, Preset Keysight 3458A Benutzerhandbuch...
  • Seite 357 Aufruf des obigen Unterprogramms den folgenden Befehl: OUTPUT 722;"CALL OHMAC1" Schließen Sie nach Abschluss der fünf 2-Draht-Widerstandsmessungen eine Wechselspannungsquelle an das Multimeter an. Senden Sie zum Fortsetzen des Unterprogramms den Befehl CONT oder (vom Steuercomputer aus): TRIGGER 7 Keysight 3458A Benutzerhandbuch...

  • Seite 358: Per

    Der Parameter %_Auflösung spezifiziert die Anzahl der gemessenen Dezimalstellen und (mittelbar) die Torzeit (siehe nachfolgende Tabelle). (%_Auflösung beeinflusst außerdem die Messrate; siehe hierzu die „Anhang A: Spezifikationen“ auf Seite 459). %_Auflösung Parameter Torzeit Auflösung (Stellen) .00001 .0001 100 ms Keysight 3458A Benutzerhandbuch...
  • Seite 359 – Der Zustand "Bereichsüberschreitung" bedeutet bei Perioden- (und Frequenz-) Messungen, dass die Eingangsspannung oder der Eingangsstrom zu hoch für den spezifizierten Messbereich ist. Er bedeutet nicht, dass die Periode (oder Frequenz) des Eingangssignals außerhalb des Messbereichs liegt. – Verwandte Befehle: ACBAND, FREQ, FSOURCE, FUNC, RES Keysight 3458A Benutzerhandbuch...

  • Seite 360: Preset

    BEEP ONMMATH OFF DCV AUTONDIG 6 DELAY -1NPLC 1 DISP ONNRDGS 1,AUTO FIXEDZ OFF OCOMP OFF FSOURCE ACVOFORMAT ASCII INBUF OFFTARM AUTO LOCK OFFTIMER 1 MATH OFFTRIG SYN Alle Math-Register auf 0 gesetzt außer: DEGREE = 20 Keysight 3458A Benutzerhandbuch...
  • Seite 361 (Einzelheiten zur DCV-Digitalisierung siehe Kapitel 5). Der Befehl PRESET DIG beinhaltet die unter PRESET NORM aufgeführten Befehle, mit folgenden Ausnahmen: DCV 10 AZERO OFF DELAY 0 DISP OFF TARM HOLD TRIG LEVEL LEVEL 0,AC NRDGS 256,TIMER TIMER 20E-6 APER 3E-6 MFORMAT SINT OFORMAT SINT Keysight 3458A Benutzerhandbuch...

  • Seite 362: Purge

    Einschaltzustand-Wert Name = (nicht verfügbar). Standardwert Name = (nicht verfügbar); explizite Wertangabe erforderlich. Anmerkungen – Mit dem Befehl SCRATCH können Sie sämtliche gespeicherten Zustände gleichzeitig löschen. – Verwandte Befehle: DELSUB, SCRATCH, Beispiel OUTPUT 722; "PURGE A2" !Gespeicherten Zustand A2 entfernen Keysight 3458A Benutzerhandbuch...

  • Seite 363: Qformat

    QFORMAT spezifiziert wurde. Umgekehrt liefern einige Abfragebefehle wie z. B. NDIG? stets eine numerische Antwort. – Wenn ein Abfragebefehl über die Frontplatte eingegeben wird, wird die Antwort nur zum Display gesendet. Wenn ein Abfragebefehl vom Steuercomputer gesendet wird, wird die Antwort nur zum Ausgangspuffer des Keysight 3458A Benutzerhandbuch...

  • Seite 364: Beispiele

    10 OUTPUT 722;"QFORMAT NUM" 20 OUTPUT 722;"ARANGE?" 30 ENTER 722;A 40 PRINT A 50 END Typische Antwort: ALPHA 10 OUTPUT 722; "QFORMAT ALPHA" 20 OUTPUT 722; "ARANGE?" 30 ENTER 722;A$ 40 PRINT A$ 50 END Typische Antwort: ARANGE ON Keysight 3458A Benutzerhandbuch...

  • Seite 365: Range

    AUTO spezifizieren oder den Standardwert wählen. Bei aktiver "Autorange"-Funktion tastet das Multimeter das Eingangssignal vor jeder Messung ab und wählt den passenden Bereich. – Die zulässigen Werte für max_Eingangswert und die dadurch spezifizierten Bereiche sind aus der nachfolgenden Tabelle ersichtlich. Keysight 3458A Benutzerhandbuch...
  • Seite 366 10 µA 12 µA >12E-6 bis 120E-6 100 µA 120 µA >120E-6 bis 1.2E-3 1 mA 1.2 mA >1.2E-3 bis 12E-3 10 mA 12 mA >12E-3 bis 120E-3 100 mA 120 mA >120E-3 bis 1.2 1.05 A Keysight 3458A Benutzerhandbuch...
  • Seite 367 %_Auflösung die Anzahl der aufzulösenden Stellen. Für die übrigen Messfunktionen (DCV, ACV, ACDCV, OHM, OHMF, DCI und ACI) wird die %_Auflösung als Prozentsatz des Parameters max._Eingangswert spezifiziert. Zur Bestimmung der Messwertauflösung multipliziert das Multimeter die spezifizierte %_Auflösung mit dem max._Eingangswert. Keysight 3458A Benutzerhandbuch...
  • Seite 368 – Abfragebefehl. Der Abfragebefehl RANGE? liefert den aktuellen Messbereich zurück. (Der Befehl RANGE? liefert keine Information über den Zustand der "Autorange"-Funktion; diesen können Sie mit dem Befehl ARANGE? abfragen). Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: ARANGE, FUNC, R Keysight 3458A Benutzerhandbuch...

  • Seite 369: Ratio

    Verhältnis der beiden Spannungen nach folgender Gleichung berechnet: Signalspannung Verhältnis = DC-Referenzspannung Syntax RATIO [Modus] Modus Numer. Modus Abfrage- Beschreibung Äquivalent Verhältnismessung deaktiviert. Verhältnismessung unter Verwendung der aktuellen Messfunktion (DCV, ACV oder ACDCV). Einschaltzustand-Wert Modus = OFF. Standardwert Modus = ON. Keysight 3458A Benutzerhandbuch...
  • Seite 370 !Messungen anhalten, NRDGS=1 20 OUTPUT 722;"ACV" !Messfunktion ACV 30 OUTPUT 722;"SETACV SYNC" !Synchrones ACV-Messverfahren 40 OUTPUT 722;"RATIO ON" !Verhältnismessungen aktivieren 50 OUTPUT 722;"TRIG SGL" !Messungen triggern 60 ENTER 722;A !Verhältnis einlesen 70 PRINT A !Verhältnis anzeigen 80 END Keysight 3458A Benutzerhandbuch...

  • Seite 371: Res

    %_Auflösung wird für diese Funktionen ignoriert); zur Bestimmung der Auflösung multipliziert das Multimeter den Wert %_Auflösung mit dem aktuellen Messbereich (1 V, 10 V, 100 V usw.) Die %_Auflösung lässt sich nach folgender Gleichung berechnen: %_Auflösung = (tatsächliche Auflösung/Bereich) × 100 Keysight 3458A Benutzerhandbuch...
  • Seite 372 – Abfragebefehl. Der Abfragebefehl RES? liefert den spezifizierten Wert für %_Auflösung zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: ACDCI, ACDCV, ACI, ACV, APER, DCI, DCV, FREQ, FUNC, NPLC, OHM, OHMF, PER, RANGE Keysight 3458A Benutzerhandbuch...

  • Seite 373: Reset

    Syntax RESET Anmerkungen – Der Befehl RESET bewirkt folgendes: Die laufenden Messungen werden abgebrochen. Das Fehlerregister und das Hilfs-Fehlerregister werden gelöscht. Das Statusregister mit Ausnahme des "Power-on SRQ"-Bits (Bit 3) wird gelöscht. Der Messwertspeicher wird gelöscht. Keysight 3458A Benutzerhandbuch...

  • Seite 374: Alle Math-Register Auf 0 Gesetzt Außer

    Multimeter in die oben beschriebene Grundeinstellung. Wenn Sie gleichzeitig mit der Reset-Taste die "Shift"-Taste drücken, geschieht das gleiche, wie wenn Sie das Multimeter aus- und wieder einschalten: Der aktuelle Zustand wird als Zustand 0 abgespeichert; falls komprimierte Unterprogramme vorhanden sind, gehen diese verloren; gespeicherte Keysight 3458A Benutzerhandbuch...

  • Seite 375: Rev

    Multimeters an. Die zweite Zahl gibt die Firmware-Version des Slave-Prozessors des Multimeters an. Syntax REV? Beispiel 10 OUTPUT 722; "REV?" !Firmware-Versionsnummern abfragen 20 ENTER 722; A, B !Nummern einlesen 30 PRINT A, B !Nummern anzeigen 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 376: Rmath

    Divisor für SCALE-Operation. SDEV Standardabweichung in STATS. UPPER Größter Messwert in STATS. Wird von keiner Math-Operation verwendet (zusätzliches HIRES Register). Anzahl der Messwerte, bei denen die PFAIL-Operation das PFAILNUM Ergebnis PASS lieferte, bevor erstmals das Ergebnis FAIL auftrat. Keysight 3458A Benutzerhandbuch...

  • Seite 377: Rmem

    Messwerten aus dem Messwertspeicher. Die gespeicherten Messwerte bleiben dabei unverändert erhalten (d. h. sie werden nicht aus dem Messwertspeicher gelöscht). Syntax RMEM [erster_Messwert][,Anzahl] [,Datensatz ] erster_Messwert Dieser Parameter spezifiziert den ersten zu lesenden Messwert. Einschaltzustand-Wert erster_Messwert = (nicht verfügbar). Standardwert erster_Messwert = 1. Keysight 3458A Benutzerhandbuch...
  • Seite 378 Sie die Messwertnummer (linke Seite des Displays) und den Messwert (rechte Seite des Displays) abrufen. – Im Fernsteuerungsbetrieb können gespeicherte Messwerte nicht nur mit dem Befehl RMEM, sondern auch durch "impliziertes Lesen" abgerufen werden. Weitere Informationen hierzu siehe unter "Abrufen von Messwerten" in Kapitel 4. Keysight 3458A Benutzerhandbuch...

  • Seite 379: Rqs

    Fehlerzustand SRQ-fähig zu machen, müssen Sie die Summe der entsprechenden Dezimaläquivalente spezifizieren. Die nachfolgende Tabelle zeigt die einzelnen Zustände und deren Dezimaläquivalente. Dezimal- Bit- Zugeordneter Zustand äquivalent Nummer Ausführung des intern gespeicherten Programms abgeschlossen. HI- oder LO-Grenzwert über- bzw. unterschritten. Keysight 3458A Benutzerhandbuch...
  • Seite 380 – Verwandte Befehle: CSB, SPOLL (GPIB-Universalbefehl), STB? Beispiele OUTPUT 722;"RQS 4" !Manuelles SRQ ermöglichen OUTPUT 722;"RQS 40" !"Gerät wurde eingeschaltet"-Zustand (8) und !Fehlerzustände (32) SRQ-fähig machen OUTPUT 722;"RQS 255" !Alle Zustände SRQ-fähig machen OUTPUT 722;"RQS 0" !Alle Zustände maskieren Keysight 3458A Benutzerhandbuch...

  • Seite 381: Rstate

    Pfeil-oben- oder Pfeil-unten-Taste drücken. Wenn Sie den gewünschten Zustand gefunden haben, können Sie diesen durch Drücken der Enter-Taste abrufen. – Verwandte Befehle: MSIZE, PURGE, SCRATCH, SSTATE Beispiel OUTPUT 722; "RSTATE B2" !Gespeicherten Zustand mit dem Namen B2 aufrufen Keysight 3458A Benutzerhandbuch...

  • Seite 382: Scal

    Person einen Passwortschutz gegen irrtümliche oder unbefugte Kalibrierung/ Autokalibrierung einrichten. (Einzelheiten zur Autokalibrierung siehe Beschreibung des Befehls ACAL.) Syntax SECURE alter_Sicherheitscode, neuer_Sicherheitscode [,Schutzmodus] alter_Sicherheitscode Dies ist der derzeitige Sicherheitscode des Multimeters. Bei Auslieferung des Gerätes lautet der Sicherheitscode 3458. neuer_Sicherheitscode Keysight 3458A Benutzerhandbuch...
  • Seite 383 Last Entry-Taste abrufbaren Befehlshistorie. – Verwandte Befehle: ACAL, CAL, CALNUM?, CALSTR, SCAL Beispiele Ändern des Sicherheitscodes OUTPUT 722;"SECURE 3458,4448,0N" !CHANGE FACTORY SECURITY CODE TO 4448, !Passwortschutz für Autokalibrierung aktivieren Disabling Security OUTPUT 722;"SECURE 3458,0" !Passwortschutz für Kalibrierung und !Autokalibrierung aufheben Keysight 3458A Benutzerhandbuch...

  • Seite 384: Setacv

    „Anhang A: Spezifikationen“ auf Seite 459. – Abfragebefehl. Der Abfragebefehl SETACV? liefert den Code für das derzeit verwendete AC-Messverfahren zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: ACBAND, ACDCV, ACV, FUNC, SSRC Keysight 3458A Benutzerhandbuch...

  • Seite 385: Slope

    Einschaltzustand-Wert Flanke = POS. Standardwert Flanke = POS. Anmerkungen – Abfragebefehl. Der Abfragebefehl SLOPE? liefert den Code für die aktuelle Signalflanke zurück. Weitere Informationen hierzu siehe unter "Abfragebefehle" am Anfang dieses Kapitels. – Verwandte Befehle: LEVEL, LFILTER, NRDGS, SSRC, TRlG Keysight 3458A Benutzerhandbuch...

  • Seite 386: Smath

    Mittelwert der Messwerte in STATS. Unterer Grenzwert für PFAIL-Operation. NSAMP Anzahl der Messwerte in STATS. OFFSET Subtrahend für NULL- und SCALE-Operationen. PERC Prozentwert für PERC-Operation. Referenzwert für DB-Operation. Referenzimpedanz für DBM-Operation. SCALE Divisor für SCALE-Operation. UPPER Größter Messwert in STATS. Keysight 3458A Benutzerhandbuch...
  • Seite 387 Bedienerhinweis angezeigt, der den Benutzer auffordert, die Spannungsquelle an das Multimeter anzuschließen. In Zeile 80 wird die Math-Operation DBM aktiviert. Das Ergebnis der Math-Operation DBM ist die von der Spannung an dem gemessenen Widerstand hervorgerufene Leistung in dB. Keysight 3458A Benutzerhandbuch...

  • Seite 388: Srq

    SRQ-Leitung der GPIB-Schnittstelle auf TRUE gesetzt. Syntax – Verwandte Befehle: CSB, EXTOUT, RQS, SPOLL (GPIB-Universalbefehl), STB? Beispiel 10 OUTPUT 722;"RQS 4" !Statusregisterbit 2 SRQ-fähig machen 20 OUTPUT 722;"SRQ" !Bit 2 setzen und dadurch die SRQ-Leitung auf !TRUE setzen 30 END Keysight 3458A Benutzerhandbuch...

  • Seite 389: Ssac, Ssdc

    120 mV >0.120 bis 1.2 1.2 V >1.2 bis 12 10 V 12 V >12 bis 120 100 V 120 V >120 bis 1E3 1000 V 1050 V Einschaltzustand-Wert max._Eingangswert = (nicht verfügbar). Standardwert max._Eingangswert = 10 V. Keysight 3458A Benutzerhandbuch...
  • Seite 390 TARM) und das "Sync Source"-Ereignis relevant. – Bei "Sub-Sampling"-Messungen werden Messwerte über mehrere Eingangssignalperioden hinweg erfasst. Wenn die erfassten Messwerte in den Messwertspeicher geschrieben werden (Befehl MEM), sortiert das Multimeter die Messwerte automatisch in der zur Konstruktion des zusammengesetzten Keysight 3458A Benutzerhandbuch...
  • Seite 391 !Triggerfreigabeereignis SYN, Trigger- !ereignis AUTO, DINT-Formate 60 OUTPUT @Dvm; "MEM FIF0" !Messwertspeicher-Modus FIFO 70 OUTPUT @Dvm; "MFORMAT SINT" !Speicherformat SINT 80 OUTPUT @Dvm; "OFORMAT DREAL" !Ausgabeformat DOUBLE REAL 90 OUTPUT @Dvm; "SSDC 10" !"Sub-Sampling", Bereich 10 V, !DC-Kopplung Keysight 3458A Benutzerhandbuch...
  • Seite 392 50 INTEGER Int_samp(1:1OOO) BUFFER!Integer-Array für Puffer deklarieren 60 ALLOCATE REAL Wave_form(1:Num_samples)!Array für sortierte Messwerte !deklarieren 70 ALLOCATE REAL Samp(1:Num_samples)!Array für Messwerte deklarieren 80 ASSIGN @Dvm TO 722 !Multimeteradresse zuweisen 90 ASSIGN @Int_samp TO BUFFER Int_samp(*)!Puffer-I/O-Pfadname zuweisen 100 OUTPUT @Dvm;"PRESET FAST;LEVEL;SLOPE;SSRC LEVEL;SSDC 10" Keysight 3458A Benutzerhandbuch...
  • Seite 393 !Auf vier Stellen runden 230 NEXT I 235 !------------------- Messwerte sortieren ---------------------- 240 Inc=N1+N2 !Gesamtzahl der Bursts 250 K=1 260 FOR I=1 TO N1 270 L=I 280 FOR J=1 TO N3 290 Wave_form(L)=Samp(K) 300 K=K+1 310 L=L+Inc 320 NEXT J Keysight 3458A Benutzerhandbuch...

  • Seite 394: Ssparm

    Messwerte, die beiden übrigen Bursts enthalten jeweils fünf Messwerte. Der Abfragebefehl SSPARM? liefert dann die Werte 2, 2 und 6. Syntax SSPARM? Anmerkungen – Verwandte Befehle: SSAC, SSDC, SSRC, SWEEP Beispiel Siehe Beschreibung des Befehls SSDC auf der vorigen Seite. Keysight 3458A Benutzerhandbuch...

  • Seite 395: Ssrc

    [a] Bei synchronen ACV- oder ACDCV-Messungen werden der Triggerpegel (Befehl LEVEL) und die Triggerflanke (Befehl SLOPE) automatisch gewählt und können nicht spezifiziert werden. Einschaltzustand-Wert Quelle = LEVEL. Standardwert Quelle = LEVEL. Modus Der Parameter Modus betrifft nur synchrone ACV- oder ACDCV-Messungen. Es stehen folgende Werte zur Auswahl: Keysight 3458A Benutzerhandbuch...
  • Seite 396 – Bei "Sub-Sampling"- und synchronen AC-Messungen werden Gruppen von Messwerten (Bursts) über mehrere Eingangssignalperioden hinweg erfasst. Das "Sync Source"-Ereignis synchronisiert diese Bursts mit der Periode des Eingangssignals (d. h. ein "Sync Source"-Ereignis sollte typischerweise einmal pro Periode auftreten). Keysight 3458A Benutzerhandbuch...
  • Seite 397 102 !Ereignis LEVEL 0 V, positive Flanke (Standardwerte) 105 !"Sub-Sampling" (SINT-Ausgabeformat), Bereich 10 V 110 OUTPUT @Dvm;"SWEEP ";Eff_int,Num_samples 115 !Effektives Abtastintervall 2 µs, 1000 Messungen 120 TRANSFER @Dvm TO @Int_samp;WAIT!SYN-Ereignis, Messwerte übertragen in 121 !Integer-Array; da das Integer-Format des Computers exakt dem Keysight 3458A Benutzerhandbuch...
  • Seite 398 270 L=1 280 FOR J=1 TO N3 290 Wave_form(L)=Samp(K) 300 K=K+1 310 L=L+Inc 320 NEXT J 330 NEXT I 340 FOR I=N1+l TO N1+N2 350 L=I 360 FOR J=1 TO N3-1 370 Wave_form(L)=Samp(K) 380 K=K+ 1 390 L=L+Inc Keysight 3458A Benutzerhandbuch...

  • Seite 399: Sstate

    Bei alphanumerischen Namen muss das erste Zeichen ein Buchstabe sein. Multimeterbefehle, Befehlsparameter sowie Namen gespeicherter Gerätezustände dürfen nicht als Zustandsnamen verwendet werden. Die Sonderzeichen _ und ? sind sowohl in alphabetischen als auch alphanumerischen Namen zulässig. Keysight 3458A Benutzerhandbuch...
  • Seite 400 Zustand belegt etwa 300 Byte; es können daher maximal 46 Zustände gespeichert werden. Der Zustand 0 ist für den "Ausschalt-Zustand" (Zustand unmittelbar vor dem Ausschalten des Gerätes) reserviert. Das Zustandsregister 0 kann auch zum Speichern anderer Zustände benutzt werden, wird jedoch beim Ausschalten des Gerätes überschrieben. Keysight 3458A Benutzerhandbuch...

  • Seite 401: Stb

    Die nachfolgende Tabelle zeigt die durch das Statusregister repräsentierten Betriebsbedingungen und deren dezimalen Gewichte. Dezimales Bit- Statusregister-Bedingung Gewicht Nummer Unterprogrammausführung beendet. HI- oder LO-Grenzwert über- bzw. unterschritten. SRQ-Befehl ausgeführt. Gerät wurde eingeschaltet. Bereit für Befehle. Fehler (Ursache aus dem Inhalt des Fehlerregisters ersichtlich). Keysight 3458A Benutzerhandbuch...

  • Seite 402: Sub

    "Subprogram". Dieser Befehl speichert eine Folge von Befehlen unter dem spezifizierten Namen als Unterprogramm ab. Syntax SUB Name Name Der Name, unter dem das Unterprogramm abgespeichert werden soll. Ein Unterprogrammname kann bis zu zehn Zeichen enthalten. Der Name kann aus Keysight 3458A Benutzerhandbuch...
  • Seite 403 Wenn Sie den Befehl SUB über die Tastatur eingeben, wird im Display so lange SUB ENTRY MODE angezeigt, bis der Befehl SUBEND eingegeben oder die RESET-Taste gedrückt wird. Der Befehl SUBEND ist nur während der Eingabe eines Unterprogramms im Befehlsmenü verfügbar. Keysight 3458A Benutzerhandbuch...
  • Seite 404 – Unterprogramme werden nichtflüchtig gespeichert (d. h. sie gehen beim Ausschalten des Gerätes nicht verloren). Wenn Sie ein Unterprogramm jedoch komprimieren (Befehl COMPRESS), wird es aus dem nichtflüchtigen Speicher entfernt und geht beim Ausschalten des Gerätes verloren. Keysight 3458A Benutzerhandbuch...
  • Seite 405 TARM EXT-Befehl (Zeile 100) wird die Unterprogramm-Ausführung bis zum nächsten Triggerereignis unterbrochen. Danach trifft das Unterprogramm auf den Befehl TRIG SGL, der die Unterprogramm-Ausführung unterbricht, bis 100 Messungen ausgeführt wurden. Nach Abschluss der Messungen wird die Meldung Messungen beendet angezeigt. Keysight 3458A Benutzerhandbuch...

  • Seite 406: Subend

    – Beim Einspeichern eines Unterprogramms signalisiert der Befehl SUBEND das Ende des Unterprogramms. Nach der Ausführung eines Unterprogramms setzt der Befehl SUBEND das Statusregisterbit Bit 1 ("Unterprogramm-Ausführung beendet"), sofern dieses Bit nicht maskiert ist. – Verwandte Befehle: CALL, COMPRESS, CONT, DELSUB, PAUSE, SCRATCH, Keysight 3458A Benutzerhandbuch...

  • Seite 407: Sweep

    – Das kleinstmögliche effektive Abtastintervall beträgt 10 µs für DCV-Messungen, 20 µs für "Direct-Sampling"-Messungen bzw. 10 ns für "Sub-Sampling"-Messungen. – Der Befehl SWEEP kann anstelle der Befehle NRDGS n,TIMER und TIMER verwendet werden. Die Befehle SWEEP und NRDGS sind untereinander Keysight 3458A Benutzerhandbuch...
  • Seite 408 Zeile 120 generiert ein SYN-Ereignis und veranlasst eine direkte Messwertübertragung zum Steuercomputer. In den Zeilen 240 bis 410 werden die "Sub-Sampling"-Messwerte in der richtigen Reihenfolge zusammengesetzt. Der Datensatz für das zusammengesetzte Signal wird in dem Array "Wave_form" abgelegt. Keysight 3458A Benutzerhandbuch...
  • Seite 409 181 !Real-Format umwandeln (ist zur Verhinderung eines etwaigen Integer- 185 !Überlaufs in der nächsten Zeile erforderlich) 190 R=ABS(Samp(I)) !Anhand des absoluten Wertes auf !Bereichsüberschreitung überprüfen 200 IF R>=32767 THEN PRINT "OVLD" !Falls Bereichsüberschreitung, Meldung !anzeigen 210 Samp(I)=Samp(I)*S !Messwert mit Skalierungsfaktor multi- !plizieren Keysight 3458A Benutzerhandbuch...
  • Seite 410 360 FOR J=1 TO N3-1 370 Wave_form(L)=Samp(K) 380 K=K+1 390 L=L+Inc 400 NEXT J 410 NEXT I 420 END T ist eine Abkürzung für den Befehl TRIG. Syntax T [Ereignis] Weitere Informationen hierzu siehe Beschreibung des Befehls TRIG. Keysight 3458A Benutzerhandbuch...

  • Seite 411: Tarm

    Triggerfreigabeereignis HOLD. HOLD Die Triggerung ist deaktiviert. Dieses Ereignis tritt ein, wenn der Steuercomputer Daten anfordert, während der Ausgangspuffer des Multimeters leer und der Messwertspeicher deaktiviert oder leer ist. Einschaltzustand-Wert Ereignis = AUTO. Standardwert Ereignis = AUTO. Keysight 3458A Benutzerhandbuch...
  • Seite 412 NRDGS) 10 Messungen pro Zyklus spezifizieren, führt das Multimeter 5 Messzyklen mit jeweils 10 Messungen aus. Da es den Bus blockiert, muss der Befehl TARM in der letzten Programmzeile stehen, und weder das Triggerereignis noch das Abtastereignis darf SYN sein. Keysight 3458A Benutzerhandbuch...
  • Seite 413 GPIB bis zum Abschluss aller Messzyklen. Wenn Sie sofort wieder die Kontrolle über den Bus zurückerhalten möchten, müssen Sie die "cr lf"-Codes nach dem Befehl TARM unterdrücken, indem Sie Zeile 60 folgendermaßen abändern: 60 OUTPUT 722 USING "#,K"TARM SGL, 5;" Keysight 3458A Benutzerhandbuch...

  • Seite 414: Tbuff

    (TBUFF OFF) verursachen etwaige externe Trigger, die während einer laufenden Messung empfangen werden, den Fehler TRIGGER TOO FAST (zu schnelle Triggerung), und werden ignoriert. Bei aktiviertem Triggerpuffer (Befehl TBUFF ON) wird der erste Externtrigger, der während einer laufenden Keysight 3458A Benutzerhandbuch...

  • Seite 415: Temp

    – Die Überwachung der Innentemperatur des Multimeters hilft dabei, herauszufinden, wann eine Autokalibrierung erforderlich ist. – Verwandte Befehle: ACAL, CAL, CALSTR Beispiel 10 OUTPUT 722; "TEMP?" !Temperatur abfragen 20 ENTER 722; A !Ergebnis einlesen 30 PRINT A !Ergebnis anzeigen 40 END Keysight 3458A Benutzerhandbuch...

  • Seite 416: Term

    Verursacht eine Fehlermeldung, falls der Schalter Terminals auf REAR Front eingestellt ist. Einschaltzustand-Wert Quelle = (nicht verfügbar). Standardwert Quelle = FRONT. Anmerkungen – Abfragebefehl. Der Abfragebefehl TERM? liefert einen Wert zurück, der angibt, welche Eingangsanschlüsse (FRONT oder REAR) mit dem Frontplattenschalter Terminals gewählt wurden. Keysight 3458A Benutzerhandbuch...

  • Seite 417: Test

    Zeitintervall zwischen je zwei Messungen eingefügt. Syntax TIMER [Zeit] Zeit Der minimal zulässige Wert für den Parameter Zeit parameter ist gleich dem Kehrwert der maximalen Abtastrate; der maximal zulässige Wert beträgt 6000 s. Die Schrittweite beträgt 100 ns. Keysight 3458A Benutzerhandbuch...
  • Seite 418 !Die Messungen werden angehalten 20 OUTPUT 722;"INBUF ON" !Eingangspuffer aktivieren 30 OUTPUT 722;"DCV 10" !Messfunktion DCV, Bereich 10 V 40 OUTPUT 722;"NPLC .1" !Integrationszeit 0.1 PLC 50 OUTPUT 722;"AZERO OFF" !"Autozero"-Funktion aus 60 OUTPUT 722;"MEM FIFO" !Messwertspeicher aktivieren, FIFO-Modus Keysight 3458A Benutzerhandbuch...

  • Seite 419: Tone

    Für den Parameter Ereignis stehen folgende Werte zur Auswahl: Numer. Ereignis Abfrage- Beschreibung Äquivalent Das Multimeter wird automatisch immer dann getriggert, wenn es AUTO nicht beschäftigt ist. Die Triggerung erfolgt durch eine negative TTL-Flanke am "Ext Trig"-Anschluss. Keysight 3458A Benutzerhandbuch...
  • Seite 420 Messung aus. Es versetzt das Multimeter lediglich in die Lage, eine Messung auszuführen. Die Messung selbst wird durch das Abtastereignis (Befehl NRDGS oder SWEEP) ausgelöst. Ausführliche Informationen über das Zusammenwirken der verschiedenen Ereignisse finden Sie unter "Triggerung Messungen" in Kapitel 4. Informationen über "Sub-Sampling"-Messungen siehe Kapitel 5. Keysight 3458A Benutzerhandbuch...
  • Seite 421 10 OUTPUT 722;”RESET" !Einschaltzustand wiederherstellen 20 OUTPUT 722;"TRIG HOLD" !Messungen unterbrechen 30 OUTPUT 722;"DCV 10" !Messfunktion DCV, Bereich 10 V 40 OUTPUT 722;"NRDGS 30,AUTO" !30 Messwerte pro Abtastereignis AUTO 50 OUTPUT 722;"TRIG SGL" !Einzeltrigger erzeugen 60 END Keysight 3458A Benutzerhandbuch...
  • Seite 422 Befehlsreferenz DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 3458A Benutzerhandbuch...

  • Seite 423: Basic-Programmiersprache Für Das 3458A

    Keysight 3458A Multimeter Benutzerhandbuch BASIC-Programmier- sprache für das 3458A Einführung     424 Wie funktioniert es?     425 BASIC-Befehle     426 Zusätzliche Multimeterbefehle     430 Beispiel für ein 3458A-BASIC-Programm     431 Variablen und Arrays     433 Allgemeine mathematische Funktionen     440 Unterprogramme     446 Erstellen und Herunterladen von Unterprogrammen     448...

  • Seite 424: Einführung

    – Hinzufügen neuer Messfunktionen, Math-Operationen oder Sensor-Linearisierungsalgorithmen. – Konfigurieren des Multimeters für Systemmessungen mit erhöhtem Durchsatz. – Multimeter-interne Datenreduktion zur Verringerung des GPIB-Datenverkehrs. – Herunterladen von Motorola-68000-spezifischen Binärprogrammen für FFT usw. – Kundenspezifische Binärprogramme von Keysight für Ihre Spezialanwendungen. Keysight 3458A Benutzerhandbuch...

  • Seite 425: Wie Funktioniert Es

    Unterprogramm heraus aufgerufen werden. Außerdem können Sie einer der benutzerdefinierten Frontplattentasten (F0 bis F9) zugeordnet und dann mit einem einzigen Tastendruck manuell aufgerufen werden. Das BASIC-Betriebssystem des 3458A unterstützt nicht die folgenden Konzepte: – String-Variablen und -Operationen – Zeilennummern – GOTO-Befehle –...

  • Seite 426: Basic-Befehle

    BASIC-Programmiersprache für das 3458A BASIC-Befehle In diesem Kapitel werden die vom BASIC-Betriebssystem des 3458 unterstützten BASIC-Befehle beschrieben. Ausführlichere Informationen und Beispiele zu diesen Befehlen finden Sie in den späteren Abschnitten dieses Kapitels. Variablen und Arrays Die Array-Indizes (Datenfeld-Nummern) beginnen mit 0 und gehen bis Größe HINWEIS ("Option Base 0").

  • Seite 427: Mathematische Operationen

    BASIC-Programmiersprache für das 3458A EINSCHRÄNKUNGEN BEI DER BENUTZUNG VON VARIABLEN IN HINWEIS UNTERPROGRAMMEN ALLE Unterprogramms, die auf eine gegebene Variable Bezug nehmen, müssen diese definieren. Falls der gleiche Variablenname in mehreren Unterprogrammen verwendet wird, müssen die betreffenden Variablendefinitionen in allen Unterprogrammen identisch sein.

  • Seite 428: Definieren/Löschen Eines Unterprogramms

    BASIC-Programmiersprache für das 3458A Definieren/Löschen eines Unterprogramms SUB Unterprogrammname. Dieser Befehl kennzeichnet den Anfang des Unterprogramms und spezifiziert dessen Name. SUBEND Unterprogrammname. Dieser Befehl Kennzeichnet das Ende des Unterprogramms und beendet die Eingabe des Unterprogramms. DELSUB Unterprogrammname. Dieser Befehl entfernt das spezifizierte Unterprogramm aus dem Internspeicher.

  • Seite 429: Schleifen Und Verzweigungen

    BASIC-Programmiersprache für das 3458A Schleifen und Verzweigungen FOR Zähler=Anfangswert TO Endwert [STEP Schrittweite] NEXT Zähler WHILE Ausdruck ENDWHILE IF Ausdruck THEN [ ELSE ] ENDIF Binärprogramme CALLARRAY Array-Name, Integer_Liste. Dieser Befehl ermittelt die interne Adresse des spezifizierten Arrays und beginnt an dieser Stelle mit der Ausführung.

  • Seite 430: Zusätzliche Multimeterbefehle

    Die folgenden Multimeterbefehle sind nicht in Kapitel 6 dokumentiert, aber hier zu Ihrer Information beschrieben. Diese Befehle funktionieren mit allen Firmwareversionen des 3458A (sofern nicht anders vermerkt). ENTER Benutzervariable. Dieser Befehl liest einen Messwert aus dem Messwertspeicher des Multimeters in eine Benutzervariable ein. Nach Ausführung dieses Befehls wird der Messwert aus dem Messwertspeicher gelöscht.

  • Seite 431: Beispiel Für Ein 3458A-Basic-Programm

    Die GPIB-Adresse des Multimeters lautet 22 und der GPIB Interface Select Code des Computers 700. 10 ! 20 ! Das folgende Programm verwendet das 3458A zur Berechnung 30 ! des Mittelwertes (die Maximal- und Minimalwerte bleiben außer 40 ! Betracht). Es werden vier BASIC-Befehle verwendet: 50 ! RMATHV, LET, REAL und OUTPUT.
  • Seite 432 BASIC-Programmiersprache für das 3458A 340 ! 350 ! 360 ! 370 OUTPUT @Dvm; "SUB CALC_MEAN" ! Anfang des DMM-Unterprogramms 380 OUTPUT @Dvm; "REAL BIG,SMALL,AVG" ! Benutzervariablen dimensio- ! nieren 390 OUTPUT @Dvm; "MMATH STAT" 400 OUTPUT @Dvm; "RMATHV MEAN, AVG"...

  • Seite 433: Variablen Und Arrays

    BASIC-Programmiersprache für das 3458A Variablen und Arrays Das 3458A unterstützt zwei Arten von Variablen: einfache Variablen (auch "skalare Variablen" genannt) und indizierte Variablen ("Arrays"). Variablen werden beim 3458A ganz ähnlich benutzt wie bei anderen erweiterten BASIC-Sprachen. Der 3458A unterstützt keine String-Variablen. Alle Variablen sind global in Bezug auf Frontplatten-, GPIB- und Unterprogramm-Operationen.
  • Seite 434 Unterprogramme aus dem Speicher entfernen (siehe Beschreibung des Befehls SCRATCH in Kapitel 6). Wenn in einem Befehl, der einen Integer-Wert erwartet, auf einen Real-Wert Bezug genommen wird, konvertiert das 3458A den Real-Wert automatisch in einen Integer-Wert. Wenn umgekehrt in einem Befehl, der einen Real-Wert erwartet, auf einen Integer-Wert Bezug genommen wird, konvertiert das 3458A den Integer-Wert automatisch in einen Real-Wert.

  • Seite 435: Typenkonvertierung

    BASIC-Programmiersprache für das 3458A Typenkonvertierung Falls erforderlich, konvertiert das 3458A Real-Werte automatisch in Integer-Werte, und umgekehrt. Bei der Konvertierung von Real-Werten in Integer-Werte kann Information verloren gehen. Bei dieser Konvertierung gibt es zwei potentielle Probleme: – Wenn ein Real-Wert in einen Integer-Wert konvertiert wird, wird der Real-Wert auf den nächstliegenden Integer-Wert gerundet.

  • Seite 436: Gebrauch Von Variablen

    Berechnungen. In den folgenden Abschnitten werden diese beiden Anwendungen für Variablen erörtert. Variablen zur Datenspeicherung Im Einschalt-Zustand des Multimeters werden die vom 3458A generierten Daten in den GPIB-Ausgangspuffer geschrieben, von wo sie der Steuercomputer einlesen kann. In einigen Anwendungen kann es zweckmäßig oder notwendig sein, die ausgegebenen Daten direkt in den Internspeicher des Multimeters abzuspeichern.

  • Seite 437: Numerische Berechnungen

    Numerische Berechnungen Sowohl einfache als auch Array-Variablen können in numerischen Berechnungen verwendet werden. Der Befehlssatz des 3458 enthält diverse mathematische Funktionen zur Manipulation von Daten. Die vom 3458A unterstützten mathematischen Funktionen werden weiter unten in diesem Kapitel ausführlicher beschrieben. Einlesen von Daten aus dem Multimeter in den Steuercomputer Der Befehl OUTPUT liefert den Wert der spezifizierten Variablen zurück.

  • Seite 438: Arrays

    BASIC-Programmiersprache für das 3458A Arrays Sie haben die Möglichkeit, Speicherplatz im Internspeicher des 3458A für eindimensionale Arrays zu reservieren. Real-Arrays können wahlweise mit dem Befehl DIM Name(Größe) oder REAL Name(Größe) dimensioniert werden. Integer-Arrays müssen mit dem Befehl INTEGER Name(Größe) dimensioniert werden.
  • Seite 439 Entfernen von Arrays und Variablen aus dem Speicher Alle Variablen und Arrays werden im flüchtigen Speicher des 3458A abgelegt. Beim Ausschalten des 3458A gehen alle Variablen und Arrays verloren. Mit dem Befehl SCRATCH können Sie alle Variablen, Arrays, Unterprogramme und Namen gespeicherter Zustände aus dem Speicher entfernen.

  • Seite 440: Allgemeine Mathematische Funktionen

    Funktionen verfügbar. Das 3458A bietet außerdem einen einfachen Taschenrechnermodus. Mathematische Operatoren Das 3458A bietet zusätzlich zu den Standard-Math-Operatoren (+ – * / ^) zwei weitere arithmetische Operatoren: DIV (Integer-Division) und MOD (modulo). Unäre Minus-Operationen müssen folgendermaßen geschrieben werden: A = 0-B Der Befehl DIV liefert den Integer-Anteil einer Division zurück.

  • Seite 441: Logarithmische Funktionen

    ABS(X) Absolutwert des Arguments. SQR(X) Positive Quadratwurzel des Arguments. Logarithmische Funktionen Das 3458A kann sowohl natürliche als auch Zehnerlogarithmen berechnen. Die verfügbaren logarithmischen Funktionen sind in der nachfolgenden Tabelle aufgelistet. Funktion/Argument Bedeutung (X): Logarithmus eines positiven Arguments zur Basis e (2.71828) LOG(X) ("natürlicher Logarithmus").

  • Seite 442: Trigonometrische Funktionen

    ATN(X) Arcustangens des Arguments. Logische Funktionen Das 3458A unterstützt vier logische Funktionen: AND (Inklusiv-AND), OR (Inklusiv-OR), EXOR (Exklusiv-OR) und NOT (Negation). Die ersten drei Funktionen vergleichen die beiden Argumente miteinander und liefern auf der Basis einer Wahrheitstabelle den Wert "0" oder "1" zurück. Jeder von Null verschiedene (positive oder negative) Wert wird als eine logische "1"...
  • Seite 443 BASIC-Programmiersprache für das 3458A Binäre Funktionen Das 3458A bietet sieben binäre Funktionen. Diese können beispielsweise zur Erzeugung digitaler Bitmuster verwendet werden. Wenn für ein Argument ("X" oder "Y") einer binären Funktion ein Real-Wert spezifiziert wird, so wird dieser auf einen ganzzahligen Wert im Bereich von –32768 bis +32767 gerundet. Die verfügbaren binären Funktionen sind in der nachfolgenden Tabelle aufgelistet.

  • Seite 444: Hierarchie Der Mathematischen Operatoren

    Logische Operatoren: AND, OR usw. Fehler im Zusammenhang mit mathematischen Operationen Bei der Auswertung eines mathematischen Ausdrucks können die nachfolgend aufgelisteten Fehler auftreten. Das 3458A behandelt diese Fehler genauso wie sonstige Ausführungsfehler. Weitere Informationen über die Fehlerbehandlung siehe Kapitel 3. Fehlerbeschreibung Division durch Null Real-Bereichsüberschreitung...

  • Seite 445: Hinweise Zur Anwendung Von Vergleichsoperatoren

    Beschränkungen finiter Zustandsmaschinen das Ergebnis "ungleich" liefern. Unendlich periodische Dezimalzahlen oder irrationale Zahlen lassen sich in einer finiten Zustandsmaschine, wie sie im 3458A verwendet wird, prinzipiell nicht exakt darstellen. Gute Beispiele für derartige Fehler erlebt man immer wieder beim Multiplizieren oder Dividieren von Zahlen: Die Anzahl der Dezimalstellen des Produkts zweier nicht ganzzahliger Werte ist fast immer größer als die Summe der Anzahlen der...

  • Seite 446: Unterprogramme

    Außerdem werden spezielle Befehle beschrieben, die innerhalb von Unterprogrammen verwendet werden. Ein Unterprogramm ist eine Folge von 3458A-Befehlen, die mit dem Befehl SUB beginnt und mit dem Befehl SUBEND endet. Der Befehl SUB ordnet dem Unterprogramm einen Namen zu, unter dem das Unterprogramm später aufgerufen (d.
  • Seite 447 BASIC-Programmiersprache für das 3458A Wieviele unterschiedliche Unterprogramme können gespeichert werden? Wieviele Unterprogramme gleichzeitig im 3458A gespeichert sein können, hängt von der Größe der jeweiligen Unterprogramme ab. Ein typisches Unterprogramm mit zehn Befehlen (einschließlich SUB und SUBEND) beansprucht etwa 600 Byte.

  • Seite 448: Erstellen Und Herunterladen Von Unterprogrammen

    Unterprogramme auch tatsächlich ausführungsbereit sind, wenn sie aufgerufen werden. Der Befehl SUB weist das 3458A an, alle nachfolgenden Befehle bis zu SUBEND unter dem spezifizierten Namen als Unterprogramm abzuspeichern. Ein Unterprogrammname kann bis zu zehn Zeichen enthalten. Das erste Zeichen muss ein Buchstabe (A–Z) sein;...
  • Seite 449 BASIC-Programmiersprache für das 3458A Während ein Unterprogramm in das 3458A heruntergeladen wird, wird es vom Multimeter – wie ein gewöhnlicher Befehl – auf Syntaxfehler überprüft. Im Falle eines Syntaxfehlers erfolgt eine Fehlermeldung, und der betreffende Befehl wird aus dem Unterprogramm entfernt. Sie müssen dann das Unterprogramm auf dem Steuercomputer korrigieren und anschließend nochmals in das Multimeter...

  • Seite 450: Unterprogrammspezifische Befehle

    Jedes 3458A-Unterprogramm muss einen SUB- und einen SUBEND-Befehl enthalten. Der Befehl SUB muss stets die erste Unterprogrammzeile darstellen. Er kennzeichnet den Anfang des Unterprogramms und spezifiziert dessen Name. Wenn der Befehl SUB ausgeführt wird, beginnt das 3458A damit, das Unterprogramm in den Internspeicher abzuspeichern. Keysight 3458A Benutzerhandbuch...
  • Seite 451 BASIC-Programmiersprache für das 3458A Der Befehl SUBEND muss stets die letzte Unterprogrammzeile darstellen. Er kennzeichnet das Ende des Unterprogramms und beendet die Eingabe des Unterprogramms. Jedesmal, wenn das Unterprogramm aufgerufen wird, werden die zwischen SUB und SUBEND befindlichen Befehle ausgeführt.
  • Seite 452 BASIC-Programmiersprache für das 3458A Das folgende Programm demonstriert die Anwendung des Befehls CAT. 10 DIM A$[80] 20 OUTPUT 722; "CAT" 30 REPEAT ENTER 722; A$ PRINT A$ 60 UNTIL A$="DONE" 70 END LIST Der Befehl LIST ermöglicht es Ihnen, das spezifizierte Unterprogramm aufzulisten.

  • Seite 453: Ausführungsbefehle

    Während der Unterprogramm-Ausführung hat das "Ready-Bit" (Bit 4) des Statusregisters den Wert "0". Nach Abschluss des Unterprogramms wird dieses Bit auf "1" gesetzt; dies signalisiert die Empfangsbereitschaft des 3458A für weitere Befehle. Der Befehl CALL kann auch innerhalb eines Unterprogramms zum Aufruf eines weiteren Unterprogramms verwendet werden.

  • Seite 454: Abbrechen Eines Unterprogramms

    BASIC-Programmiersprache für das 3458A PAUSED? Der Abfragebefehl PAUSED? liefert den Wert "1" zurück, falls das Unterprogramm derzeit angehalten ist, bzw. den Wert "0", falls das Unterprogramm läuft oder vollständig ausgeführt wurde. Das folgende Programm demonstriert die Anwendung des Befehls PAUSED? 10 OUTPUT 722;...

  • Seite 455: Verschachteln Von Unterprogrammen

    Unterprogramm aufgerufene Unterprogramm vor dem aufrufenden Unterprogramm in den Internspeicher abgespeichert werden. Der Grund dafür ist, dass das 3458A beim Abspeichern eines Unterprogramms die Syntax jedes einzelnen Befehls überprüft. Wenn es auf einen eingebetteten CALL-Befehl trifft, überprüft es, ob das mit diesem Befehl spezifizierte Unterprogramm im Internspeicher vorhanden ist.

  • Seite 456: Bedingte Verzweigungen Und Schleifen In Unterprogrammen

    BASIC-Programmiersprache für das 3458A Bedingte Verzweigungen und Schleifen in Unterprogrammen Das 3458A bietet drei BASIC-Befehle für bedingte Verzweigungen und Schleifen. Diese Befehle sind nur innerhalb von 3458A-Unterprogrammen zulässig. Die Befehle für bedingte Verzweigungen und Schleifen ermöglichen beispielsweise repetitive Tests, das Initialisieren von Arrays usw.

  • Seite 457: While-Schleifen

    BASIC-Programmiersprache für das 3458A 100 OUTPUT 722; "CALL DMM_CONF" 110 END WHILE-Schleifen Der Befehl WHILE definiert eine Schleife, die so lange wiederholt wird, wie der spezifizierte numerische Ausdruck wahr ist. Der Befehl WHILE hat folgende Syntax: WHILE Ausdruck Programmsegment ENDWHILE Die WHILE-Operation ist vom Ergebnis des Tests abhängig, der zu Beginn der...
  • Seite 458 BASIC-Programmiersprache für das 3458A IF...THEN-Verzweigung Der Befehl IF...THEN ermöglicht bedingte Verzweigungen innerhalb von 3458A-Unterprogrammen. Die Syntax des Befehls IF...THEN lautet folgendermaßen: IF Ausdruck THEN Programmsegment [ ELSE ] [ Programmsegment ] ENDIF Jedem Befehl IF...THEN muss innerhalb des gleichen Unterprogramms der Befehl ENDIF folgen.

  • Seite 459: Spezifikationen

    Keysight 3458A Multimeter Benutzerhandbuch Spezifikationen Eigenschaften und Spezifikationen des Geräts 3458A Multimeter finden Sie auf dem Datenblatt unter http://literature.cdn.keysight.com/litweb/pdf/5965-4971E.pdf.
  • Seite 460 Spezifikationen DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. Keysight 3458A Benutzerhandbuch...

  • Seite 461: Gpib-Befehle

    Keysight 3458A Multimeter Benutzerhandbuch GPIB-Befehle Einführung     462...

  • Seite 462: Einführung

    Nicht implementiert. Das Multimeter kann vom Steuercomputer durch den Befehl Device Clear DEVICE CLEAR initialisiert werden. Device Trigger Das Multimeter kann über den GPIB getriggert werden. Controller Function Nicht implementiert. Driver Electronics Bustreiber-Typ Tri-state, max. 1 MByte/s Keysight 3458A Benutzerhandbuch...

  • Seite 463: Abort 7 (Ifc)

    CLEAR 7 CLEAR 722 Beispiele CLEAR 7 ! Alle am Bus angeschlossenen Geräte (Interface Select Code 7) angeschlossenen Geräte werden zurückgesetzt (DCL) CLEAR 722 ! Das Gerät mit der Adresse 22 (Interface Select Code 7) wird zurückgesetzt (SDC) Keysight 3458A Benutzerhandbuch...

  • Seite 464: Local (Gtl)

    Befehl REMOTE 7 kann wieder auf Fernsteuerungsbetrieb umgeschaltet werden) LOCAL 722 ! Der Befehl GTL wird an das Gerät mit der Adresse 22 gesen det. (Ein nachfolgender Multimeterbefehl oder REMOTE 722 schaltet das Multimeter in den Fernsteuerungsbetrieb zurück). Keysight 3458A Benutzerhandbuch...

  • Seite 465: Local Lockout (Llo)

    10 REMOTE 722 ! Das Gerät mit der Adresse 22 wird in den ! Fernsteuerungsbetrieb geschaltet 20 LOCAL LOCKOUT 7 ! Der Befehl LOCAL LOCKOUT (LLO) wird an alle 30 END ! am Bus angeschlossenen Geräte gesendet Keysight 3458A Benutzerhandbuch...

  • Seite 466: Remote

    Fernsteuerungsbetrieb über, wenn es als Empfänger adressiert wird (beispielsweise durch OUTPUT 722;"BEEP"). REMOTE 722 ! Die REN-Leitung wird auf TRUE gesetzt, und das Gerät mit der Adresse 22 wird adressiert. Der obige Befehl schaltet das Multimeter auf Fernsteuerungsbetrieb um. Keysight 3458A Benutzerhandbuch...

  • Seite 467: Spoll (Serial Poll)

    – Wenn das Multimeter den Befehl SPOLL empfängt, während die SRQ-Leitung sich im Zustand TRUE befindet, werden alle Statusregisterbits zurückgesetzt, deren zugeordneter Gerätezustand nicht mehr besteht. Wenn es den Befehl SPOLL empfängt, während die SRQ-Leitung sich im Zustand FALSE befindet, bleibt der Statusregister-Inhalt erhalten. Keysight 3458A Benutzerhandbuch...

  • Seite 468: Trigger (Get)

    Unterprogramms, ohne jedoch einen Einzeltrigger zu generieren. Beispiele TRIGGER 7 ! Der Befehl GET (Group Execute Trigger) wird gesendet TRIGGER 722 ! Der Befehl GET (Group Execute Trigger) wird zu dem Gerät mit der Adresse 22 gesendet Keysight 3458A Benutzerhandbuch...

  • Seite 469: Prozedur Zum Sperren Der "Front/Rear Terminal"- Und "Guard"-Schalter

    Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Einführung     470 Erforderliche Werkzeuge     471 Prozedur     472 Keysight 3458A Benutzerhandbuch...

  • Seite 470: Einführung

    Zubehörsatz zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter enthalten.) Zuletzt bringen Sie die Gehäuseabdeckungen wieder an. Die nachfolgend beschriebenen Prozeduren dürfen nur von qualifiziertem WARNUNG Service-Personal durchgeführt werden. Zur Vermeidung von Personenschäden dürfen Sie diese Maßnahmen nur dann durchführen, wenn Sie dafür qualifiziert sind. Keysight 3458A Benutzerhandbuch...

  • Seite 471: Erforderliche Werkzeuge

    Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Erforderliche Werkzeuge Sie benötigen: 1 Pozidriv-Schraubendreher #1 2 Inbusschlüssel #TX 15 3 Inbusschlüssel #TX 10 Keysight 3458A Benutzerhandbuch...

  • Seite 472: Prozedur

    1 Trennen Sie alle Kabel vom 3458 ab. 2 Trennen Sie das 3458 vom Stromnetz. 3 Drehen Sie das Gerät so, dass es mit seiner rechten Seite (von vorne gesehen) zu ihnen zeigt (siehe Abbildung C-1). Abbildung C-1 Rechte Seite des 3458 Keysight 3458A Benutzerhandbuch...
  • Seite 473 11 Drehen Sie das 3458 um und legen Sie es mit der Oberseite auf den Tisch. Entfernen Sie die untere Gehäuseabdeckung. Ziehen Sie die Abdeckung nach hinten vom Gerät ab. Lassen Sie das Gerät in seiner derzeitigen Position. Keysight 3458A Benutzerhandbuch...
  • Seite 474 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Abbildung C-2 Linke Seite des 3458 Abbildung C-3 Erdungsschrauben der Abdeckungen Keysight 3458A Benutzerhandbuch...
  • Seite 475 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Abbildung C-4 Rückansicht des 3458 Keysight 3458A Benutzerhandbuch...

  • Seite 476: Entfernen Der Betätigungsstange Für Den "Guard"-Schalter

    Abdeckung. Nehmen Sie danach die Abdeckung ab. Ziehen Sie die Abdeckung in Richtung Geräterückwand, bis die Haltelaschen für die Abdeckung in einer Linie mit den Schlitzen in der Abdeckung sind. Nehmen Sie die Abdeckung ab. Keysight 3458A Benutzerhandbuch...
  • Seite 477 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Abbildung C-5 Position des ”Guard”-Schalters und der Betätigungsstange Keysight 3458A Benutzerhandbuch...
  • Seite 478 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Abbildung C-6 Innenansicht des 3458, von unten Keysight 3458A Benutzerhandbuch...
  • Seite 479 Schlitze in der Abdeckung an den Haltelaschen aus. Drücken Sie dann die Abdeckung in Richtung Vorderseite des Gerätes, bis das Loch für die Befestigungsschraube sich über dem Gewindeloch im Chassis befindet. Bringen Sie die Abdeckungs-Befestigungsschraube mit Hilfe des Inbusschlüssels #TX 10 wieder an. Keysight 3458A Benutzerhandbuch...

  • Seite 480: Anbringen Der Abdeckkappe

    5 Drücken Sie die Laschen an der Abdeckkappe zusammen und drücken Sie die Abdeckkappe vollständig in die Frontplattenöffnung. Lassen Sie die Abdeckkappe einrasten. 6 Wiederholen Sie, falls erforderlich, die Schritte 4 und 5 für die andere Abdeckkappe. Keysight 3458A Benutzerhandbuch...
  • Seite 481 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Abbildung C-8 Position des ”Front/Rear Terminal”-Schalters und der Betätigungsstange Keysight 3458A Benutzerhandbuch...
  • Seite 482 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter Abbildung C-9 Anbringen der Schalter-Abdeckkappen Keysight 3458A Benutzerhandbuch...

  • Seite 483: Wiederanbringen Der Gehäuseabdeckungen

    Abbildung C-1. Drehen Sie das Gerät so, dass es mit seiner rechten Seite zu Ihnen zeigt. 10 Bringen Sie den rechten Gurt wieder an. Bringen Sie mit Hilfe des Pozidriv-Schraubendrehers #1 die Befestigungsschrauben für den Gurt wieder Keysight 3458A Benutzerhandbuch...
  • Seite 484 Prozedur zum Sperren der ”Front/Rear Terminal”- und ”Guard”-Schalter 11 Das Gerät ist jetzt betriebsbereit. Keysight empfiehlt, nach dem Wiederanschluss des Gerätes an das Stromnetz eine automatische Kalibrierung durchzuführen. Geben Sie hierzu den Befehl ACAL ALL ein. Keysight 3458A Benutzerhandbuch...
  • Seite 485 Arbeitsgeschwindigkeit und Messrate von Systemmultimetern. In 1975 galten 24 Messungen pro Sekunde mit einer Auflösung von 5 1/2 Stellen bereits als sehr schnell; heute führt das Multimeter 3458A bei der gleichen Auflösung nicht weniger als 50.000 Messungen pro Sekunde aus – eine...

  • Seite 486: D Optimierung Des Datendurchsatzes Und Der Messrate

    Umschaltzeiten beim Wechseln der Messfunktion, des Messbereichs und der Integrationszeit sowie der Aufgabenverteilung zwischen Multimeter und Steuercomputer. Das 3458A kann bis zu 200 mal pro Sekunde jeweils die Messfunktion und den Bereich wechseln, eine Messung ausführen und deren Ergebnis über den GPIB ausgeben.

  • Seite 487: Inhärent Langsame Messungen

    Messungen in Anwesenheit von Rauschen. Doch auch bei diesen inhärent langsamen Messungen lassen sich beträchtliche Durchsatzsteigerungen erzielen. Das 3458A bietet hierfür diverse Möglichkeiten. In vielen Anwendungen kann man beispielsweise die Messgeschwindigkeit steigern, indem man auf eine übertrieben hohe Messgenauigkeit verzichtet. Oder: Bei Effektivwertmessungen lässt sich durch ein flexibleres Timing die Messrate ohne Verlust an Genauigkeit...

  • Seite 488: Maximierung Der Messgeschwindigkeit

    Der Zustandsspeicher ermöglicht es, eine statische Geräteeinstellung mit einem einfachen Programmierbefehl zu definieren und später wieder abzurufen. Darüber hinaus kann das 3458A im "High-Speed"-Modus bis zu 100.000 Messwerte pro Sekunde über den GPIB oder in den internen Messwertspeicher übertragen oder aus dem Messwertspeicher lesen.

  • Seite 489: Messdatenanalyse

    Optimierung des Datendurchsatzes und der Messrate Messdatenanalyse Weiterhin bietet das 3458A interne Messdatenanalysefunktionen, die den Testdurchsatz erhöhen, automatische Grenzwerttests ermöglichen und Ihnen die Informationen liefern, die Sie für die statistische Qualitätskontrolle benötigen. Das Gerät kann so programmiert werden, dass es einen Steuercomputer-Interrupt auslöst, wenn ein Messwert die für die Math-Operation ”Pass/fail”...

  • Seite 490: Systemverfügbarkeit

    Transfermessungen relativ zu den externen Kalibriernormalen kalibriert. (Einzelheiten zur Kalibrierung siehe Product Note 3458A-3). Zur hohen Systemverfügbarkeit des 3458A trägt auch die hohe Zuverlässigkeit der verwendeten Bauteile bei, die durch Keysights`` Ausfallminimierungsprogramm "10 X" erreicht wurde. Schon in der Entwicklungsphase werden Keysight-Produkte strengen Umwelt- und Belastungstests unterzogen und dabei auch bewusst unsachgemäß...

  • Seite 491: Zweck Dieser Product Note

    Zweck dieser Product Note Die vorliegende Product Note soll Ihnen zeigen, wie Sie die herausragende Messgeschwindigkeit und Messgenauigkeit des Multimeters 3458A voll ausschöpfen können und in Ihrer Anwendung die maximale Messrate und den maximalen Testdurchsatz erzielen. Hierzu werden die von dem Gerät gebotenen Optimierungsmöglichkeiten erläutert, und es wird gezeigt, wie Sie im...

  • Seite 492: Gleichspannungs-, Gleichstrom- Und Widerstandsmessungen

    älteren Digitalmultimetern. Mit dem 3457A, beispielsweise, können Sie innerhalb eines einzigen Netzspannungszyklus (17 ms) 6 1/2 Stellen (Endwert 3000000) messen, mit dem 3458A hingegen 7 1/2 Stellen (Endwert 12,000,000). Auch die Linearität wurde gegenüber dem 3457A um den Faktor 10 verbessert.
  • Seite 493 Befehlssprache, die auf einer einfachen "Philosophie" beruht: Um eine Messung durchführen zu können, brauchen Sie nicht zu wissen, was im 3458A vor sich geht – es genügt, wenn Sie die durchzuführende Messung verstehen. Wenn Sie allerdings den Durchsatz in einer komplexen Anwendung maximieren möchten, müssen Sie mehr von der Funktionsweise des 3458A...
  • Seite 494 Auch der Befehl RES, der die Auflösung in Prozent vom maximalen Eingangswert spezifiziert, und der Auflösungsparameter der Funktionswahlbefehle beeinflussen die Integrationszeit. RES stellt die Integrationszeit auf einen Wert ein, der es dem A/D-Wandler erlaubt, die Messung mit der spezifizierten Auflösung durchzuführen. Keysight 3458A Benutzerhandbuch...

  • Seite 495: Gleichstrommessung

    8 µs und die Auflösung auf 0.001% von 20 V eingestellt. Durch einfaches Deaktivieren der "Autozero"-Funktion können Sie die Messrate verdoppeln. Im Einschalt-Zustand des 3458A ist die "Autozero"-Funktion aktiv (AZERO,ON). Bei aktiver "Autozero"-Funktion führt das Multimeter vor jeder Messung eine Referenzmessung durch, bei welcher der Eingang intern kurzgeschlossen und eine etwa vorhandene, temperaturbedingte Offsetspannung gemessen wird.

  • Seite 496: Widerstandsmessung

    Verkleinerung des DELAY-Wertes gegenüber dem Standardwert keinen signifikanten Vorteil. Widerstandswerte von mehr als 100 kW erfordern längere Einschwingzeiten. Bei Messungen in diesen Bereichen können Sie durch Verkleinern des DELAY-Wertes die Messgeschwindigkeit zu Lasten einer verringerten Messgenauigkeit des ersten Messwertes steigern. Keysight 3458A Benutzerhandbuch...
  • Seite 497 "Autozero"-Funktion, zwei Messzyklen. In der Praxis spielen Offsetspannungen bei Widerstandsmessungen nur in den unteren Bereichen eine Rolle. Das 3458A arbeitet mit einem Messstrom von 10 mA, der ausreichend stark ist, um den Einfluss temperaturbedingter Offsetspannungen zumindest zu maskieren.

  • Seite 498: Optimierung Des "Track-And-Hold"-Pfades

    DSDC ("Direct-Sampling", DC-Kopplung) SSAC ("Sub-Sampling", AC-Kopplung) SSDC ("Sub-Sampling", DC-Kopplung) Die Product Note 3458A-2, "High Resolution Digitizing with the 3458A System Multimeter" enthält ausführliche Informationen über die Verwendung dieser Befehle und der zugehörigen Triggerbefehle sowie über die Einschränkungen, die dabei zu beachten sind. Ganz allgemein kann man sagen, dass die durchsatzrelevanten Aspekte dieser Befehle hauptsächlich ACV-Messungen...

  • Seite 499: Wechselspannungs- Und Wechselstrommessungen

    Optimierung des Datendurchsatzes und der Messrate Wechselspannungs- und Wechselstrommessungen Das Multimeter 3458A bietet die Wahl zwischen drei verschiedenen Verfahren zur Messung des Echt-Effektivwertes eines AC-Signals: analog, "Synchronous-Sampling" und "Random-Sampling". (Der Echt-Effektivwert eines Signals ist der Wert einer fiktiven Gleichspannung, die einen gegebenen Widerstand im gleichen Maße aufheizen würde wie das zu messende Signal).

  • Seite 500: Random-Sampling"-Messverfahren

    Abtastintervall ist im Bereich von 20 to 40 µs mit einer Schrittweite von 10 ns wählbar. Durch Wahl eines geeigneten Abtastintervalls lassen sich Aliasing-Effekte vermeiden (siehe hierzu die Product Note 3458A-2). Die Effektivwert-Messverfahren im Vergleich Alle drei ACV-Messverfahren bieten die Möglichkeit, die Messgenauigkeit zu Lasten der Messgeschwindigkeit zu erhöhen oder umgekehrt, sofern die...

  • Seite 501: Wechselstrommessung

    Effektivwertmessung mindestens zehn Eingangssignalzyklen. Daher hat die Eingangssignalfrequenz einen direkten Einfluss auf die Messrate. Zur Feinabstimmung des Durchsatzes von ACV- oder ACI-Messungen auf die jeweilige Anwendung ist u. U. eine Charakterisierung des 3458A erforderlich. Frequenz- oder Periodenmessung Auch für Frequenz- und Periodenmessungen wird der "Track-and-hold"-Pfad-verwendet.
  • Seite 502 Digitalmultimeter meist das schnellste Messgerät im System. Daher wird der System-Durchsatz nicht unbedingt durch die Messrate des Multimeters begrenzt. Durch seine erweiterten Funktionen kann das 3458A den Steuercomputer von Aufgaben wie z. B. statistische Berechnung, Thermistor-Linearisierung oder Grenzwertüberwachung entlasten, was ebenfalls zu einem höheren System-Durchsatz beiträgt.

  • Seite 503: Optimierung Des Testprozesses Durch Aufgabenverteilung

    Mathematische Operationen Die Math-Operationen verringern zwar zunächst einmal die Messgeschwindigkeit des 3458A, doch ist in vielen Fällen das Ergebnis schneller verfügbar, wenn das 3458A zumindest einen Teil der erforderlichen mathematischen Operationen ausführt. Dies gilt in besonderem Maße für automatische Grenzwerttests, bei denen der Steuercomputer nur im Falle einer Grenzwertverletzung alarmiert wird.

  • Seite 504: Ausgabeformate

    Optimierung des Datendurchsatzes und der Messrate Ausgabeformate Das 3458A bietet die Wahl zwischen fünf verschiedenen Datenformaten für die Messwertspeicherung und GPIB-Datenübertragung: SINT (Single Integer), DINT (Double Integer), SREAL (Single Real, vier Byte, IEEE-728-konform), DREAL (Double Real, acht Byte, IEEE-728-konform) und ASCII. Das schnellste Format ist SINT.

  • Seite 505: Zustandsspeicher Und Programmspeicher

    Der Programmspeicher ermöglicht eine interne Programmierung dynamischer Abläufe. Bei Ausführung der im Programmspeicher abgelegten Befehle ändert sich der Zustand des 3458A dynamisch – genauso, als ob das Gerät die betreffenden Befehle vom Steuercomputer empfangen würde. Die erfassten Messwerte können zunächst im Messwertspeicher abgelegt und später zu einem geeigneten Zeitpunkt im Rohformat zum Steuercomputer übertragen oder...
  • Seite 506 Optimierung des Datendurchsatzes und der Messrate Abbildung D-5 zeigt ein Beispiel für ein System, bei dem ein Multimeter 3458A mit einer Schalteinheit 3488A in der beschriebenen Weise interagiert. Das Multimeter führt in diesem Fall einfache Wechselspannungs-, Gleichspannungs- und Widerstandsmessungen aus. In diesem Fall ist der Zeitbedarf für Funktions- oder Bereichsumschaltungen für die Systemgeschwindigkeit von entscheidender...

  • Seite 507: Benchmark-Test

    1 < 1 V± 0.001% 3 Wechselspannungsmessungen 1 < 250 V @ 50 Hz @ ± 5% 1 < 10 V @ 25 kHz @ ± 0.1% 1 < 1 V @ 5 kHz @ ± 0.075% Keysight 3458A Benutzerhandbuch...
  • Seite 508 Reihenfolge auf Einhaltung der Toleranzgrenzen kontrolliert: 2 DCV <10 V ±1% 1 DCV <10 V ±.01% 2 DCV <10 V ±1% 1 DCV <1 V ±.001% 1 ACV <10 V ±.1% 1 DCV <10 V ±1% 3 DCV <10 V ±.01% Keysight 3458A Benutzerhandbuch...

  • Seite 509: Benchmark-Ergebnisse

    810 Dnld_time=O 820 Tns_time=0 830 SUBEND Das 3458A wird vom Steuercomputer auf Fernsteuerungsbetrieb geschaltet und in die Grundeinstellung gebracht. Die Integrationszeit wird auf 10 PLC eingestellt, die DELAY-Werte werden so gewählt, dass schon der erste Messwert nach einer Messfunktions- oder Bereichsumschaltung die spezifizierte Genauigkeit aufweist.
  • Seite 510 Verzögerungszeit modifizieren: (Unterprogramm "Delay") Ausführungszeit = 1.48 s. 1500 SUB Delay(REAL Dnld_time,Exe_time,Tns_time) 1510 DIM A(37) 1520 Exe_time=TIMEDATE 1530 OUTPUT 722;"PRESET" 1540 OUTPUT 722;"OHM,1E4;NPLC 0;DELAY 0 1550 FOR I=1 TO 15 1730 OUTPUT 722;"ACV,10;ACBAND 5000;APER 20E-6;DELAY .01" 1740 ENTER 722;A(34) Keysight 3458A Benutzerhandbuch...
  • Seite 511 Erst nach Abschluss der Mess-Sequenz werden die Messwerte mithilfe einer FOR-NEXT-Schleife in den Steuercomputer eingelesen. Dadurch gestaltet sich die Datenübertragung etwas einfacher, aber eine signifikante Geschwindigkeitssteigerung ist nicht festzustellen. Wenn die Messwerte mit dem Befehl TRANSFER in den Steuercomputer eingelesen würden, ergäbe sich eine größere Zeitersparnis. Keysight 3458A Benutzerhandbuch...
  • Seite 512 Beachten Sie, dass das im Steuercomputer ablaufende Unterprogramm während der Ausführung des multimeter-internen Unterprogramms anhält. Wenn Sie eine Fortsetzung des im Steuercomputer ablaufenden Unterprogramms wünschen, müssen Sie den OUTPUT-Befehl zum Starten des multimeter-internen Unterprogramms folgendermaßen modifizieren: OUTPUT 722 USING "#,K"; "CALL 1" Keysight 3458A Benutzerhandbuch...
  • Seite 513 Optimierung des Datendurchsatzes und der Messrate Der Formatspezifizierer "#,K" bewirkt eine Unterdrückung der Zeilenende-Codes (EOL). Wenn das 3458A den Befehl ohne Abschlusszeichen empfängt, gibt es den GPIB sofort wieder frei, sodass der Steuercomputer mit der Ausführung seines eigenen Programms oder Unterprogramms fortfahren kann. Beachten Sie, dass die Ausführungszeit für den Benchmark-Test jetzt wesentlich kürzer ist als bei...

  • Seite 514: Noch Schneller

    Integrationszeit etwa 6 bis 10 ms. Bei einer Messrate von etwa 10.000 kann das Gerät in dieser Zeit 100 Messungen mit einer Auflösung von 6 1/2 Stellen ausführen. Dieses letzte Programm erzielt durch Verwendung des Befehls TRANSFER und durch optimale Befehlsreihenfolgen die besten Benchmark-Ergebnisse. Keysight 3458A Benutzerhandbuch...
  • Seite 515 320 TRANSFER @Dmm TO @Buf_2 330 Tns_time=TIMEDATE-Tns_time 340 PRINT "Zeitbedarf für Herunterladen =";Dnld_time 350 PRINT "Ausführungszeit =";Exe_time 360 PRINT "Übertragungszeit =";Exe_time 370 PRINT "Gesamtzeit = "; Dnld_time+Exe_time+Tns_time 380 END 10 ! Benchmark-Test 20 ! 30 COM Dnld_trme.Exe_time,Tns_time 40 ! Keysight 3458A Benutzerhandbuch...
  • Seite 516 Programmspeichers = ";Exe_time 360 PRINT USING "44A,DD,DDD";"Zeit für Herunterladen des Unterprogramms = ";Dnld_time 370 PRINT USING "44A,DD.DDD";"Übertragungszeit unter Verwendung von FOR NEXT = ";Tns_time 380 PRINT USING "44A,DD,DDD";"Gesamtzeit für Messung mit abgeschaltetem Display = ";Exe_time+Tns_time 390 PRINT Keysight 3458A Benutzerhandbuch...
  • Seite 517 690 ENTER 722;A(27) 700 OUTPUT 722;"DCV" 710 FOR I=28 TO 33 720 ENTER 722;A(I) 730 NEXT I 740 OUTPUT 722;"ACV" 750 ENTER 722;A(34) 760 OUTPUT 722;"DCV" 770 FOR I=35 TO 37 780 ENTER 722;A(I) 790 NEXT I Keysight 3458A Benutzerhandbuch...
  • Seite 518 1170 SUB Integrat(REAL Dnld_time,Exe_time, Tns_time) 1180 DIM A(37) 1190 Exe_time=TIMEDATE 1200 OUTPUT 722;"PRESET" 1210 OUTPUT 722;"OHM,1E4;NPLC 0" 1220 FOR I=1 TO 15 1230 ENTER 722;A(I) 1240 NEXT I 1250 OUTPUT 722;"OHM,1E5" 1260 FOR I=16 TO 23 1270 ENTER 722;A(l) Keysight 3458A Benutzerhandbuch...
  • Seite 519 1670 OUTPUT 722;"ACV 10;ACBAND 25000;DELAY.01" 1680 ENTER 722;A(27) 1690 OUTPUT 722;"DCV,10;NPLC 0;DELAY 0" 1700 FOR I=28 TO 33 1710 ENTER 722;A(I) 1720 NEXT I 1730 OUTPUT 722;"ACV,10;ACBAND 5000;APER 20E-6; DELAY .01" 1740 ENTER 722;A(34) 1750 OUTPUT 722;"DCV,10;NPLC 0;DELAY 0" Keysight 3458A Benutzerhandbuch...
  • Seite 520 2130 OUTPUT 722;"ACV,10;ACBAND 5000;APER 20E-6; DELAY.01;NRDGS 1;TRlG SGL" 2140 OUTPUT 722;"DCV,10;NPLC 0;DELAY 0;NRDGS 3; TRIG SGL;SUBEND" 2150 Dnld_time=TIMEDATE-Dnld_time 2160 Exe_time=TIMEDATE 2170 OUTPUT 722;"CALL 1" 2180 Exe_time=TIMEDATE-Exe_time 2190 Tns_time=TIMEDATE 2200 FOR I=1 TO 37 2210 ENTER 722;A(I) 2220 NEXT I 2230 Tns_time=TIMEDATE-Tns_time Keysight 3458A Benutzerhandbuch...
  • Seite 521 2580 OUTPUT 722;"DCV,10;NPLC 0;DELAY 0;NRDGS 3; TRIG SGL;SUBEND" 2590 Dnld_time=TIMEDATE-Dnld_time 2600 Exe_time=TIMEDATE 2610 OUTPUT 722;"CALL 1" 2620 Exe_time=TIMEDATE-Exe_time 2630 Tns_tlme=TIMEDATE 2640 FOR I=1 TO 37 2650 ENTER 722;A(I) 2660 NEXT I 2670 Tns_time=TIMEDATE-Tns_time 2680 SUBEND 2690 Defeat(REAL Dnld_time,Exe_time,Tns_time) 2700 DIM A(37) 2710 Dnld_time=TIMEDATE Keysight 3458A Benutzerhandbuch...
  • Seite 522 210 OUTPUT @Scan;"OPEN 200" 220 OUTPUT @Scan;"CLOSE 201; STORE 3" 230 OUTPUT @Scan;"OPEN 201" 240 OUTPUT @Scan;"CLOSE 206;STORE 4" 250 OUTPUT @Scan;"OPEN 206" 260 OUTPUT @Scan;"CLOSE 202;STORE 5" 270 OUTPUT @Scan;"OPEN 202" 280 OUTPUT @Scan:"CLOSE 205;STORE 6" Keysight 3458A Benutzerhandbuch...
  • Seite 523 Untere Grenzfrequenz 1 kHz 660 OUTPUT @Dmm;"ACV 10"!Messfunktion ACV, Bereich 10 Volt 670 OUTPUT @Dmm;"TARM SGL"! (3) 680 OUTPUT @Dmm;"TARM SGL"! (4) 690 OUTPUT @Dmm:"DCV 10” 700 OUTPUT @Dmm;"TARM SGL"! (4) 710 OUTPUT @Dmm;"TARM SGL"! (5) 720 OUTPUT @Dmm;"ACV 10" Keysight 3458A Benutzerhandbuch...
  • Seite 524 870 OUTPUT @Scan;"STEP"!Erste Konfiguration aktivieren und DMM triggern 880 ! 890 !-- Messwerte vom DMM zum Computer übertragen -- 900 ! 910 FOR I=1 TO 13 920 ENTER @Dmm;A(I) 930 PRINT USING "SD.DDDE";A(I) 940 NEXT I 950 SUBEND Keysight 3458A Benutzerhandbuch...

  • Seite 525: Hochauflösende Digitalisierung Mit Dem 3458A

    Hochauflösende Digitalisierung mit dem 3458A Hochauflösende Digitalisierung mit dem 3458A Einführung     526 Geschwindigkeit und Auflösung     527 Zwei Messpfade zur Auswahl     530 Signalerfassung     533 Schnelle Datenübertragung zum Steuercomputer     537 Messunsicherheiten     542 (Aus der Product Note 3458A-2) Keysight 3458A Benutzerhandbuch...

  • Seite 526: Einführung

    Auslösung eines Steuercomputer-Interrupts nach Abschluss der Signalerfassung, Übertragung der Signaldaten zum Steuercomputer, Analyse und grafische Darstellung der Signaldaten. 6 Benutzung der "Wave Form Analysis Library" (Option 005 zum 3458A) zur Signalerfassung, -analyse und -darstellung. 7 Interpretation der Spezifikationen bezüglich Digitalisierung und Dynamikverhalten.

  • Seite 527: Geschwindigkeit Und Auflösung

    Geschwindigkeit und Auflösung – 16 bit bei 100 kSa/s – 18 bit bei 50 kSa/s Das 3458A bietet Ihnen die Möglichkeit, Signale im Audiofrequenzbereich hochauflösend zu digitalisieren, wobei Sie zwischen mehreren Abtastraten und Auflösungsstufen wählen können. Über den DCV-Signalpfad können Audiosignale mit einer Triggerlatenz von weniger als 175 ns und einem Messung-zu-Messung-Jitter von weniger als 100 ps digitalisiert werden.

  • Seite 528: Vermeidung Von Aliasing

    Hochauflösende Digitalisierung mit dem 3458A Abbildung E-1 Typisches Blockschaltbild eines Systems für digitale Signalverarbeitung; eine wichtige Voraussetzung für sinnvolle Ergebnisse ist die Vermeidung von Aliasing. Vermeidung von Aliasing Damit Signalverzerrungen durch Aliasing vermieden werden, muss das effektive Abtastintervall dem Nyquist-Kriterium entsprechen, d. h. kleiner als 1/(2f ) sein.
  • Seite 529 Hochauflösende Digitalisierung mit dem 3458A Abbildung E-2 Beim "Direct-Sampling"-Verfahren wird das Signal in einem einzigen Durchgang erfasst. Das "Sub-Sampling"-Verfahren erfordert ein repetitives Signal und rekonstruiert dieses über mehrere Perioden hinweg. Die Nummern geben an, in welcher Periode des Eingangssignals der jeweilige Abtastwert erfasst wurde.

  • Seite 530: Zwei Messpfade Zur Auswahl

    Hochauflösende Digitalisierung mit dem 3458A Zwei Messpfade zur Auswahl Das 3458A bietet zwei separate Messpfade: den normalen DCV-Pfad und den "Track-and-hold"-Pfad (siehe Abbildung E-3). Der "Track-and hold"-Pfad wird sowohl für "Sub-Sampling"- als auch "Direct-Sampling"-Digitalisierung verwendet. Der DCV-Pfad wird nur für "Direct-Sampling"-Digitalisierung verwendet.

  • Seite 531: Verwendung Des "Track-And Hold"-Pfades Für "Direct-Sampling" Oder "Sub-Sampling

    Frequenzkomponenten bis zu 12 MHz erfasst werden. In der "Sub-Sampling"-Betriebsart wird der gleiche Pfad zur Erfassung repetitiver Signale bis zu 12 MHz verwendet. Das 3458A lässt sich sehr einfach für "Direct-Sampling"- oder "Sub-Sampling"-Digitalisierung über den "Track-and hold"-Pfad programmieren. Hierzu wird nur ein einziger Befehl benötigt, beispielsweise DSAC für "Direct-Sampling"...
  • Seite 532 Hochauflösende Digitalisierung mit dem 3458A Abbildung E-4 Zur Erfassung der Amplitude eines schmalen Impulses müssen Sie den "Track-and hold"-Pfad mit einer Bandbreite von 12 MHz verwenden. Beachten Sie, dass der Zeitabstand zwischen Triggerereignis und Beginn der Signalabtastung mindestens 175 ns beträgt.

  • Seite 533: Signalerfassung

    Signalerfassung beginnt (siehe Abbildung E-5). Der Standardwert für alle drei Triggerebenen ist AUTO; das bedeutet, dass das 3458A einen internen Trigger generiert, sobald die jeweilige Konfiguration dies erlaubt. Abbildung E-5 Durch die vielfältigen Triggermöglichkeiten lässt sich die Signalerfassung an die unterschiedlichsten Anforderungen anpassen.
  • Seite 534 Hochauflösende Digitalisierung mit dem 3458A Das Triggerfreigabeereignis (TARM) ist die erste Bedingung, die erfüllt sein muss. Nur wenn diese Bedingung erfüllt ist, reagiert die Triggerschaltung auf einen Trigger. Wenn beispielsweise ein externes Synchronisationssignal verfügbar ist, kann dieses als Triggerfreigabeereignis verwendet werden; in diesem Fall ist TARM EXT zu spezifizieren.
  • Seite 535 Hochauflösende Digitalisierung mit dem 3458A Als nächstes muss die Triggerbedingung (TRIG) erfüllt sein. Nur wenn sowohl die TARM-Bedingung als auch die TRIG-Bedingung erfüllt sind, kann die mit dem Befehl NRDGS spezifizierte Anzahl von Messungen ausgeführt werden. Siehe hierzu Abbildung E-7.
  • Seite 536 Wenn Sie beispielsweise ein Signal mit 100 ns Zeitauflösung über eine Länge von 4096 Abtastwerten erfassen möchten, spezifizieren Sie: [SWEEP 100E-9,4096] Das 3458A multipliziert die Anzahl der Abtastwerte mit dem Zeitintervall und dividiert das Ergebnis durch den Mindest-Zeitabstand zwischen den Abtastwerten.

  • Seite 537: Schnelle Datenübertragung Zum Steuercomputer

    Hochauflösende Digitalisierung mit dem 3458A Schnelle Datenübertragung zum Steuercomputer Das 3458A kann nur dann Messdaten mit der Geschwindigkeit seiner vollen Messrate zu einem Computer HP 9000 Serie 200/300 übertragen, wenn dieser mit einer DMA-fähigen GPIB-Karte ausgestattet ist und in geeigneter Weise für schnelle Datenübertragung konfiguriert wurde.
  • Seite 538 Inverse Fourier Transform, mit Hanning-Filter). Darüber hinaus enthält die Bibliothek ein "Fast Scope"-Programm, das es ermöglicht, mit einer Kombination aus einem 3458A und einem Computer HP 9000 Serie 200/300 bis zu 50.000 Messwerte pro Sekunde zu erfassen und auf dem Computerbildschirm mit einer Aktualisierungsrate von bis zu 5 Signalen pro Sekunde darzustellen.
  • Seite 539 Hauptprogramm kann kurz oder lang sein, je nach Komplexität der Messaufgabe. Die nachfolgenden Befehlszeilen sind ein Ausschnitt aus einem größeren Hauptprogramm. Dieses Programm erfasst mithilfe des 3458A ein Signal, überträgt die Signaldaten zum Computer und stellt das Signal auf dem Computerbildschirm dar.

  • Seite 540: Vorlage Für Ein Hauptprogramm

    Hochauflösende Digitalisierung mit dem 3458A Vorlage für ein Hauptprogramm Jedes Programm, das Bibliotheksroutinen benutzt, erfordert ein Hauptprogramm. Viele der in unserem Programmbeispiel verwendeten Daten-Arrays müssen in jedem Hauptprogramm dimensioniert werden. Auch die von vielen Bibliotheksroutinen verwendeten COM-Befehle werden in den meisten Hauptprogrammen benötigt.
  • Seite 541 Hochauflösende Digitalisierung mit dem 3458A Abbildung E-10 Ergebnisse eines Programms, das unter Verwendung von Routinen aus der "Wave Form Analysis Library" erstellt wurde. Keysight 3458A Benutzerhandbuch...

  • Seite 542: Messunsicherheiten

    Hochauflösende Digitalisierung mit dem 3458A Messunsicherheiten Beim Digitalisierungsprozess können sich diverse Fehler einschleichen. Die ungewöhnliche Flexibilität des 3458A hilft Ihnen, viele dieser Fehler zu vermeiden oder zu kompensieren. Digitalisierungsfehler lassen sich danach kategorisieren, welchen Amplitudenfehler- und welchen Timing-Fehler-Beitrag sie zum Gesamt-Messfehler leisten.

  • Seite 543: Amplitudenfehler

    D-Wandler oder zur "Track-and-hold"-Schaltung zu leiten. Die "Autozero"- Funktion eliminiert zwar den Offset-Fehler, doch der Restfehler pflanzt sich fort. Dies ist der Niederfrequenzteil des 3458A. Je nach Messbereich wird das Signal durch ein Tiefpassfilter (bandbreitenbegrenzter Eingangsverstärker) geleitet, bevor es zum A/D-Wandler gelangt.
  • Seite 544 Hochauflösende Digitalisierung mit dem 3458A Fehlende Codes zeigen sich nur bei hohen Frequenzen. Die häufigste Ursache für fehlende Codes ist dielektrische Absorption (DA), die Polarisierung von Dipolen im Isolationsmaterial, das den Leiter umgibt. Dieses Problem lässt sich durch sorgfältiges Design eliminieren, doch kann DA dazu führen, dass sich eine Messung an vorhergehende Messungen "erinnert"...
  • Seite 545 Hochauflösende Digitalisierung mit dem 3458A Abbildung E-12 Es ist durchaus möglich, dass ein A/D-Wandler bei Ansteuerung mit statischen DC-Eingangsspannungen eine nahezu ideale Kennlinie aufweist (oberes Diagramm), während bei dynamischer Ansteuerung zahlreiche Fehler auftreten (unteres Diagramm). Keysight 3458A Benutzerhandbuch...
  • Seite 546 Messungen verringert das Rauschen um 10 dB, hat auf diese Verzerrung aber keinen Einfluss. Abbildung E-13 Ein mit Nichtlinearitätsfehlern behafteter A/D-Wandler verursacht Signalverzerrungen, die sich durch Mittelung nicht reduzieren lassen. Der A/D-Wandler im 3458A ist bei einer Abtastrate von 100.000 Sa/s linear bis zu 16 bit. Keysight 3458A Benutzerhandbuch...
  • Seite 547 Amplitudengenauigkeit der Messung selbst. Diese ist von der Genauigkeit der internen Referenz des 3458A abhängig. Die absolute Amplitudengenauigkeit des 3458A ist sowohl bei statischen als auch dynamischen Messungen besser als die Auflösung. Der absolute Fehler durch Langzeitdrift beträgt weniger als 7 ppm pro Jahr.

  • Seite 548: Trigger- Und Zeitbasisfehler

    Drift und Jitter bei dynamischen Eingangssignalen theoretisch die Amplitudengenauigkeit beeinflussen. Die genannten Effekte sind jedoch in Relation zur Messbandbreite des 3458A marginal (weniger als 50 ps) und wirken sich daher in der Praxis nicht aus. Der Zeitbasis-Jitter-Fehler ist nicht kumulativ;...
