Keysight U1115A Remote Logging Display
Betriebsanleitung
Die Keysight U1115A Remote Logging Display ist für die Verwendung mit den
Handmessgeräten der Serie Keysight U1200, Keysight U1117A IR-to-Bluetooth
Adapter, Keysight U1177A IR-to-Bluetooth Adapter und Mobilgerät/Software
Anwendungen konzipiert und ermöglicht komplett drahtlose Remote-Konnektivität.
Mit dem U1115A können Sie gleichzeitig Ergebnisse von bis zu vier
Handmessgeräten aus einer erweiterten Entfernung von bis zu 100 Metern
(U1117A) bei Sichtverbindung anzeigen.
Handmessgeräte
der Serie Keysight
U1200

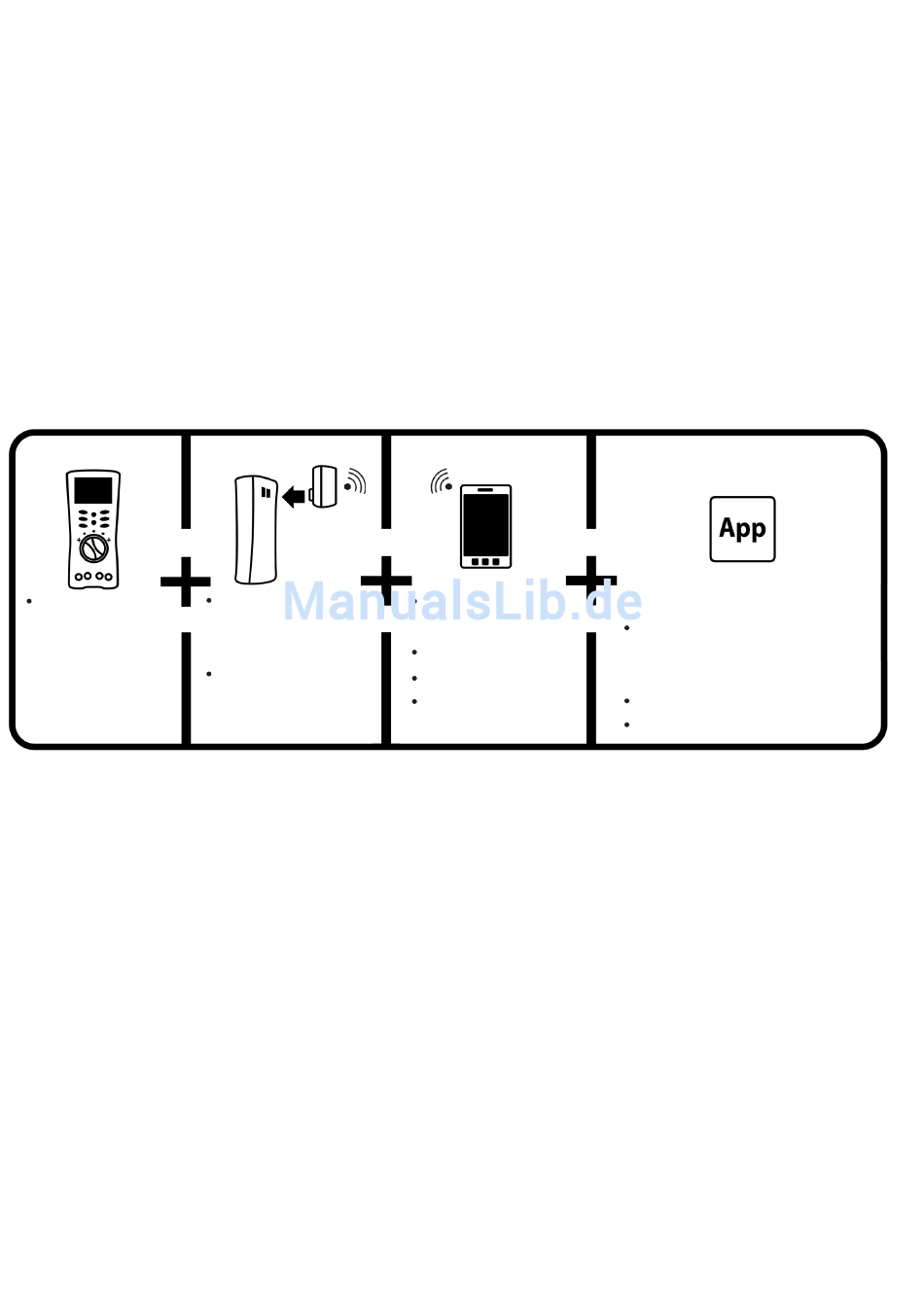

Abbildung 1 Drahtlose Keysight Remote-Konnektivitätslösung
Checkliste der standardgemäß versandten
Komponenten
Folgende Komponenten werden mit Ihrem Einkauf mitgeliefert.
•
U1115A Remote Logging Display
•
Drei Batterien mit 1,5 V AA
•
USB zu USB-Mikrokabel (nur für externe Stromversorgung).
•
Bedienungsanleitung (das vorliegende Dokument)
•
Weiche Tragetasche.
Das Wort Bluetooth
1
®
Bluetooth SIG, Inc, und jede Verwendung dieser Marken durch Keysight ist lizenziert. Andere Marken und
Markennamen sind Eigentum der jeweiligen Rechteinhaber.
Der Keysight U1115A unterstützt die Keysight Handheld Meter Logger-Software nur zum Herunterladen
2
protokollierter Daten auf den PC über eine Bluetooth-Verbindung.
U1117A
IR-zu-Bluetooth-
Adapter
U1177A
IR-zu-Bluetooth-
Adapter
und die zugehörigen Logos sind eine eingetragene Marke im Eigentum von
U1115A Remote
Logging Display
Windows PC
Android-Geräte
iOS-Geräte
1
Keysight PC Application Software
Keysight Handheld Meter
Logger
Keysight Mobile Application
Keysight Mobile Meter
Keysight Mobile Logger
®1
2
2
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Keysight U1115A
Inhaltszusammenfassung für Keysight U1115A
- Seite 1 Logos sind eine eingetragene Marke im Eigentum von ® Bluetooth SIG, Inc, und jede Verwendung dieser Marken durch Keysight ist lizenziert. Andere Marken und Markennamen sind Eigentum der jeweiligen Rechteinhaber. Der Keysight U1115A unterstützt die Keysight Handheld Meter Logger-Software nur zum Herunterladen...
-
Seite 2: Produkteigenschaften
• Keysight U1117A IR-to-Bluetooth-Adapter • Keysight U1117A IR-to-Bluetooth-Adapter Keysight Anwendungssoftware: • Keysight Handheld Meter Logger Hardwaregerät: • Windows PC (Bluetooth-aktiviert) Aufsichtsrechtlich Der U1115A erfüllt die Kriterien der folgenden Produktstandards: • EN 301 489–1:V1.9.2 EN 301 489–17:V2.2.1 entspricht EN 55022:2010 (Gruppe 1 Klasse A) - Seite 3 Aufsichtsrechtlich • India Equipment Type Approval (ETA) Zertifikat Nr. NER-ETA/924 • COFETEL Zertifikat Nr.: RCPKEU115-0018, registriert unter Keysight Technologies Mexico S de RL de CV „Diese Telekommunikationskomponenten entsprechen den technischen Standards von NTC“ Tabelle 1 Konnektivitätsabstand (ungefähr) in Sichtweite U1177A...
- Seite 4 • Kanada IC: Das Gerät enthält Sender-ID: 5123A–BGTWT11IA • Um die durch die FCC und durch Industry Canada RF definierten Strahlungsgrenzwerte für die allgemeine Bevölkerung einzuhalten, muss/ müssen die für diesen Sender verwendete(n) Antenne(n) so montiert werden, dass grundsätzlich ein Mindestabstand von 20 cm zwischen dem Radiator (Antenne) und allen Personen besteht.
- Seite 5 Time- Anzeige 01:01 Akkuanzeige HOLD MODE CONNECT SETTINGS F3-Taste Funktionstasten Logger- Taste Navigationstasten Logger Meter Messgerättaste Abbildung 2 Vorderansicht des U1115A Remote Logging Display Seitenansicht Netzschalter Ständer Externer Stromanschluss (USB-Mikroanschluss) Abbildung 3 Seitenansicht des U1115A Remote Logging Display (aufrechte Position)
-
Seite 6: Den U1115A Einschalten
Magnethalterung Abbildung 4 Rückansicht des U1115A Remote Logging Display Den U1115A einschalten Eingeschaltet wird der U1115A durch Stellen des Netzschalters auf On (Ein). (wie in Abbildung 4 gezeigt) • Wenn ein angeschlossener IR-zu-Bluetooth-Adapter deaktiviert ist, treten die folgenden Szenarien ein : 1 Not Connected (Nicht angeschlossen) wird angezeigt. -
Seite 7: Einsetzen Und Auswechseln Der Batterien
So schützen Sie den U1115A vor Beschädigung durch auslaufende Batterien: • Entfernen Sie verbrauchte Batterien grundsätzlich sofort. • Wenn der U1115A längere Zeit nicht benutzt wird, nehmen Sie die Batterien heraus und lagern Sie sie separat. Entfernen Sie die Schutzabdeckung der Batterie, bevor Sie sie erstmals verwenden. -
Seite 8: Mit Geräten Verbinden
Sie eine Verbindung ANSCHLIESSEN herstellen. Führen Sie einen Neustart durch, falls notwendig. Wenn das U1115A ausgeschaltet ist, warten Sie für 30 Sekunden, damit das U1177A bzw. U1117A die Verbindung trennen kann, bevor Sie Drücken Sie hier zum Öffnen das U1115A erneut einschalten. - Seite 9 Funktion zu (Pairing-PIN: 1234)aus, wenn Sie die PIN-Nummer ändern möchten. Stellen navigieren. Sie sicher, dass die PIN-Nummer(n) des U1115A und des/der IR-zu-Bluetooth- Adapter(s) übereinstimmen. • Wählen Sie Connect at Startup (Beim Start verbinden) aus, um festzulegen, dass das Gerät beim Start verbunden wird.
- Seite 10 ----- Das Fenster des U1115A zeigt in folgenden Fällen 1 Kein Messgerät ist angeschlossen. 2 Die Funktion/der Modus des/der Messgeräts/e wird vom U1115A nicht unterstützt. 3 Wenn der Benutzer die Funktion des Messtgeräts ändert. Die typische Wartezeit beträgt 5 s.
-
Seite 11: Ein Verbundenes Messgerät Erkennen
Ein verbundenes Messgerät erkennen Mithilfe der Funktion zur Messgerätererkennung können Sie Ihre angeschlossenen Messgeräte einfach erkennen. Mit den folgenden Schritten können Sie das angeschlossene Messgerät erkennen: 1 Wählen Sie in der Messgeräteansicht das gewünschte Messgerät aus und drücken Sie CONNECT (VERBINDEN). 2 Navigieren Sie dann zu dem gewünschten angeschlossenen Gerät und drücken Sie Identify (Erkennen). -
Seite 12: Intervallprotokollierung Durchführen
Für Intervallprotokolle können bis zu 60.000 Punkte oder 100 Sitzungen (je nachdem, was zuerst erreicht wird) gespeichert werden. Die Sitzung endet, wenn der U1115A ausgeschaltet wird, der Zählmodus endet, neue Protokollierung gestartet oder die Verbindung aller angeschlossenen Messgeräte getrennt wird Manuelle Protokollierung durchführen... - Seite 13 Intervallprotokollierung durchführen START Logger Drücken Sie hier, um das Drücken Sie hier, um den Datenprotokollmenü zu öffnen. Intervallprotokollmodus zu aktivieren. Nachfolgende Messwerte werden automatisch in dem Intervall im Speicher aufgezeichnet, der im Einrichtungsmenü angegeben wurde. Log Counts : 1 A> U1117A-57AE5B STOPP STOP Typische Intervallprotokollanzeige.
- Seite 14 Tabelle 4 Optionen von „Datalogger Setup“ (Datenprotokolleinrichtung) Option Verfügbare Einstellungen Beschreibung Intervall 1 s - 10 min Verzögerungszeit zwischen aufeinanderfolgenden Messwerterfassungen. Standardgemäß ist dies auf 2 s eingestellt. Zählmodus „On/Off“ (Ein/Aus) Aktivieren oder deaktivieren Sie die (Standard) Intervalldatenprotokollierung, wenn gestoppt werden soll, sobald die Zähleinstellungen erreicht sind.
-
Seite 15: Anzeige Sperren (Hold)
Zuvor aufgezeichnete Daten prüfen DATA Logger Drücken Sie hier, um den Drücken Sie hier, um das Datenmenü Datenprotokollmodus zu aktivieren. aufzurufen. 01:01 Interval Log (1/2) 25 Jan 2013 00:54:05 AM ( 4 pts) Intervall Manuell 25 Jan 2013 00:54:35 AM ( 4 pts) Back View Erase All... -
Seite 16: Den U1115A Über Bluetooth Mit Einem Pc Verbinden
Den U1115A über Bluetooth mit einem PC verbinden Vergewissern Sie sich vor Beginn, dass die Bluetooth-Verbindung mit Ihrem PC aktiviert ist. 1 Schalten Sie den U1115A mit den folgenden Schritten zunächst in den Slave-Modus: 01:01 Bluetooth Setup Role Master ANSCHLIESSEN... -
Seite 17: Die Anzeigeeinstellungen Ändern
Die Anzeigeeinstellungen ändern EINSTELLUNGEN Anzeige Drücken Sie hier, um das Drücken Sie hier, um das Anzeigemenü Einstellungsmenü aufzurufen. aufzurufen. 01:01 A> U1117A-57AE5B B> U1177A-2718DE A> U1117A-57AE5B B> U1177A-2718DE U1273A-MY51430008 U1272A-MY52800017 U1273A-MY51430008 U1272A-MY52800017 C> U1117A-2391BA Not Connected C> U1117A-2391BA Not Connected U1252B-MY51040033 U1252B-MY51040033 Back... -
Seite 18: Die Stromversorgungsoptionen Ändern
Die Stromversorgungsoptionen ändern EINSTELLUNGEN Mehr Drücken Sie hier, um das Drücken Sie hier, um die nächste Seite Einstellungsmenü aufzurufen. zu öffnen. 01:01 Power Options Ein/Aus Auto Dim Enable Auto Dim Timeout (s) 00.30 Auto Off Enable Auto Off Timeout (m) Back Toggle Drücken Sie hier, um „Power Options“... -
Seite 19: Datum Und Uhrzeit Ändern
System Zurücksetzen 01:01 System Reset Nein Factory reset will erase all your data and settings to restore the U1115A back to factory stage. Do you want to proceed? Drücken Sie Drücken Sie hier, um hier, um die abzubrechen. Werkseinstellungen Typische Anzeige „System Reset“... -
Seite 20: Die Systeminfo Anzeigen
Die Systeminfo anzeigen EINSTELLUNGEN Mehr System Sys-Info 01:01 System Info Model U1115A Serial MY51080009 Typische Anzeige „System Info“ Fw version 01.00 Device Name U1115A-6A1F81 (Systeminfos). Back Den Signalton aktivieren/deaktivieren EINSTELLUNGEN Mehr Dienstprogramm 01:01 Utility Beeper Wechseln Back Toggle Durch Umschalten des Kontrollkästchens wird der Signalton... - Seite 21 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.
- Seite 22 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.
- Seite 23 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.
- Seite 24 Unterstützung Wenn Sie technische Unterstützung benötigen, wenden Sie sich an ein Keysight Verkaufsbüro in Ihrer Nähe, oder rufen Sie die Keysight Website unter www.keysight.com/find/assist auf, um weitere Informationen zu erhalten. Modelo U1115A 1851-14-7510 (01) 07898956006039 “Este equipamento opera em caráter secundário, isto é, não tem direito a proteção...
