LAN-Rx
LAN-Rx/Tx
LAN-Coll
LAN-Link
LAN-FDpx
LAN-Fast

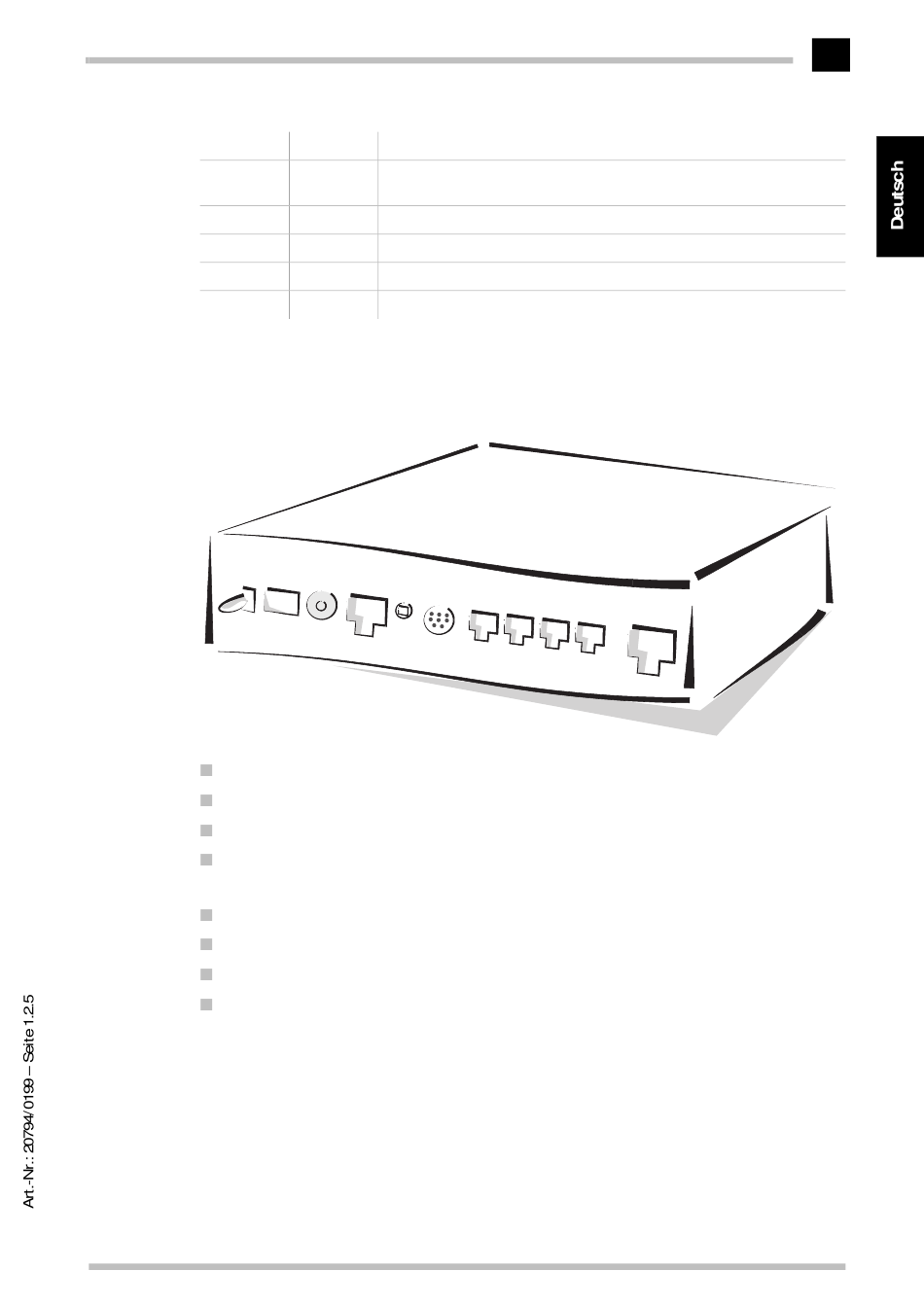

Jetzt drehen Sie das Ganze mal um und sehen sich die Rückseite an. Wieder von links
finden Sie:
Beispiel:
LANCOM 2000
Office
Ein/Aus-Schalter
Anschluß für das Netzteil
10Base-2 (BNC), nur LANCOM 1000 Office oder LANCOM 2000 Office
10Base-T ( LANCOM 1000 Office oder LANCOM 2000 Office ) für 10-Mbit-Netze bzw.
10/100Base-TX ( LANCOM 1100 Office ) für 10Mbit- oder 100-Mbit-Netze
Node/Hub-Umschalter
V.24-Konfigurationsschnittstelle
vier analoge Anschlüsse (POTS, a/b-Ports, nur LANCOM 2000 Office )
ISDN-S
Wie können Sie den LANCOM Office -Router anschließen?
Der Netzwerk-Anschluß
Der LANCOM Office -Router wird in Ihrem lokalen Netz (Ethernet mit 10 Mbit, ab LAN-
COM 1100 Office auch Fast-Ethernet mit 100 Mbit) ganz einfach wie ein Arbeitsplatz-
rechner angeschlossen.
Der LANCOM Office-Router stellt sich vor – Kapitel 1.2
grün Datenpaket vom LAN an den LANCOM Office -Router gesendet
gelb Datenpaket vom LANCOM Office -Router an das LAN oder vom LAN an
den LANCOM Office -Router gesendet
rot Sendekollision
grün Der Anschluß zum LAN ist hergestellt und bereit
grün Der Router sendet und empfängt Daten gleichzeitig
Der LANCOM Office -Router befindet sich im 100Mbit-Betrieb
-Anschluß
