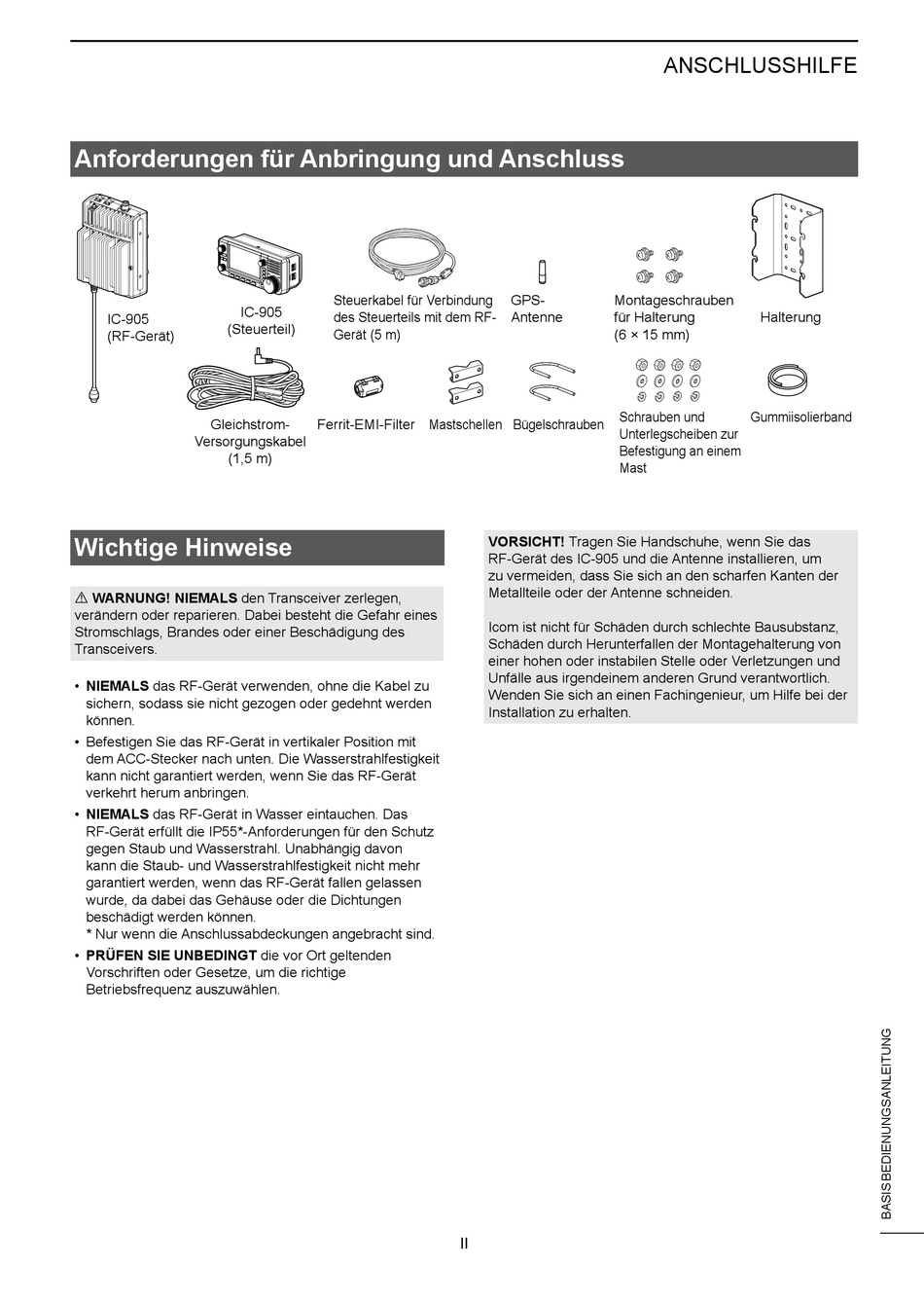

Anforderungen für Anbringung und Anschluss
IC-905
IC-905
(Steuerteil)
(RF-Gerät)
Gleichstrom-
Versorgungskabel
(1,5 m)
Wichtige Hinweise
R WARNUNG! NIEMALS den Transceiver zerlegen,
verändern oder reparieren. Dabei besteht die Gefahr eines
Stromschlags, Brandes oder einer Beschädigung des
Transceivers.
• NIEMALS das RF-Gerät verwenden, ohne die Kabel zu
sichern, sodass sie nicht gezogen oder gedehnt werden
können.
• Befestigen Sie das RF-Gerät in vertikaler Position mit
dem ACC-Stecker nach unten. Die Wasserstrahlfestigkeit
kann nicht garantiert werden, wenn Sie das RF-Gerät
verkehrt herum anbringen.
• NIEMALS das RF-Gerät in Wasser eintauchen. Das
RF-Gerät erfüllt die IP55*-Anforderungen für den Schutz
gegen Staub und Wasserstrahl. Unabhängig davon
kann die Staub- und Wasserstrahlfestigkeit nicht mehr
garantiert werden, wenn das RF-Gerät fallen gelassen
wurde, da dabei das Gehäuse oder die Dichtungen
beschädigt werden können.
* Nur wenn die Anschlussabdeckungen angebracht sind.
• PRÜFEN SIE UNBEDINGT die vor Ort geltenden
Vorschriften oder Gesetze, um die richtige
Betriebsfrequenz auszuwählen.
Steuerkabel für Verbindung
des Steuerteils mit dem RF-
Gerät (5 m)
Ferrit-EMI-Filter
Mastschellen
VORSICHT! Tragen Sie Handschuhe, wenn Sie das
RF-Gerät des IC-905 und die Antenne installieren, um
zu vermeiden, dass Sie sich an den scharfen Kanten der
Metallteile oder der Antenne schneiden.
Icom ist nicht für Schäden durch schlechte Bausubstanz,
Schäden durch Herunterfallen der Montagehalterung von
einer hohen oder instabilen Stelle oder Verletzungen und
Unfälle aus irgendeinem anderen Grund verantwortlich.
Wenden Sie sich an einen Fachingenieur, um Hilfe bei der
Installation zu erhalten.
II
ANSCHLUSSHILFE
GPS-
Montageschrauben
Antenne
für Halterung
(6 × 15 mm)
Schrauben und
Bügelschrauben
Unterlegscheiben zur
Befestigung an einem
Mast
Halterung
Gummiisolierband
