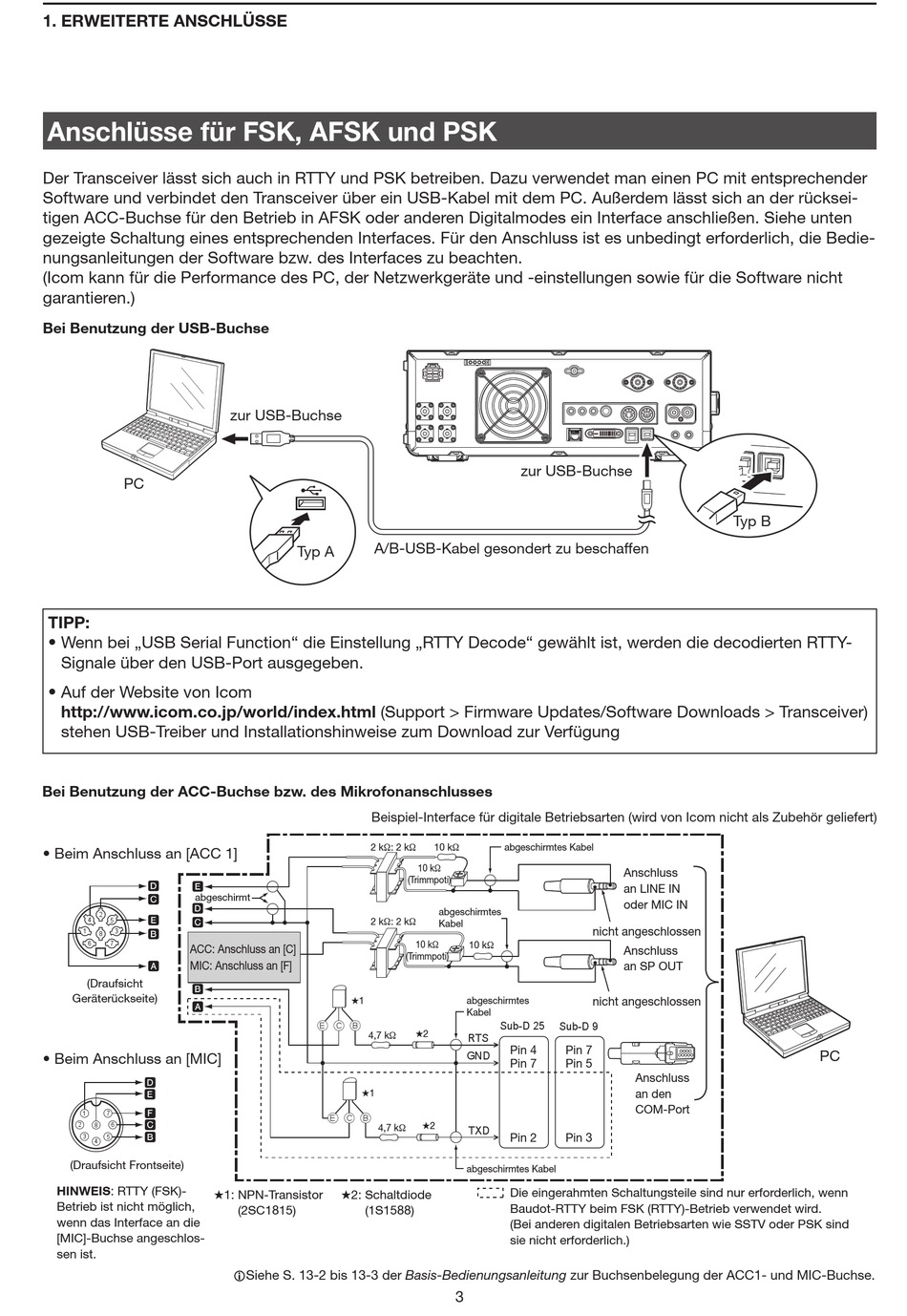

1. ERWEITERTE ANSCHLÜSSE
Anschlüsse für FSK, AFSK und PSK
Der Transceiver lässt sich auch in RTTY und PSK betreiben. Dazu verwendet man einen PC mit entsprechender
Software und verbindet den Transceiver über ein USB-Kabel mit dem PC. Außerdem lässt sich an der rücksei-
tigen ACC-Buchse für den Betrieb in AFSK oder anderen Digitalmodes ein Interface anschließen. Siehe unten
gezeigte Schaltung eines entsprechenden Interfaces. Für den Anschluss ist es unbedingt erforderlich, die Bedie-
nungsanleitungen der Software bzw. des Interfaces zu beachten.
(Icom kann für die Performance des PC, der Netzwerkgeräte und -einstellungen sowie für die Software nicht
garantieren.)
Bei Benutzung der USB-Buchse
PC
TIPP:
• Wenn bei „USB Serial Function" die Einstellung „RTTY Decode" gewählt ist, werden die decodierten RTTY-
Signale über den USB-Port ausgegeben.
• Auf der Website von Icom
http://www.icom.co.jp/world/index.html (Support > Firmware Updates/Software Downloads > Transceiver)
stehen USB-Treiber und Installationshinweise zum Download zur Verfügung
Bei Benutzung der ACC-Buchse bzw. des Mikrofonanschlusses
• Beim Anschluss an [ACC 1]
D
E
abgeschirmt
C
D
2
E
4
5
C
1
3
B
8
6
7
ACC: Anschluss an [C]
MIC: Anschluss an [F]
A
(Draufsicht
B
Geräterückseite)
A
• Beim Anschluss an [MIC]
D
E
F
1
7
C
2
8
6
3
B
5
4
(Draufsicht Frontseite)
HINWEIS: RTTY (FSK)-
Betrieb ist nicht möglich,
wenn das Interface an die
[MIC]-Buchse angeschlos-
sen ist.
zur USB-Buchse
A/B-USB-Kabel gesondert zu beschaffen
Typ A
Beispiel-Interface für digitale Betriebsarten (wird von Icom nicht als Zubehör geliefert)
2 kΩ: 2 kΩ
2 kΩ: 2 kΩ
★1
E
C
B
4,7 kΩ
★1
E
C
B
4,7 kΩ
★1: NPN-Transistor
★2: Schaltdiode
(2SC1815)
(1S1588)
LSiehe S. 13-2 bis 13-3 der Basis-Bedienungsanleitung zur Buchsenbelegung der ACC1- und MIC-Buchse.
zur USB-Buchse
10 kΩ
abgeschirmtes Kabel
10 kΩ
(Trimmpoti)
abgeschirmtes
Kabel
10 kΩ
10 kΩ
(Trimmpoti)
abgeschirmtes
Kabel
Sub-D 25
Sub-D 9
★2
RTS
Pin 4
Pin 7
GND
Pin 7
Pin 5
★2
TXD
Pin 2
Pin 3
abgeschirmtes Kabel
Die eingerahmten Schaltungsteile sind nur erforderlich, wenn
Baudot-RTTY beim FSK (RTTY)-Betrieb verwendet wird.
(Bei anderen digitalen Betriebsarten wie SSTV oder PSK sind
sie nicht erforderlich.)
3
Typ B
Anschluss
an LINE IN
oder MIC IN
nicht angeschlossen
Anschluss
an SP OUT
nicht angeschlossen
Anschluss
an den
COM-Port
PC
