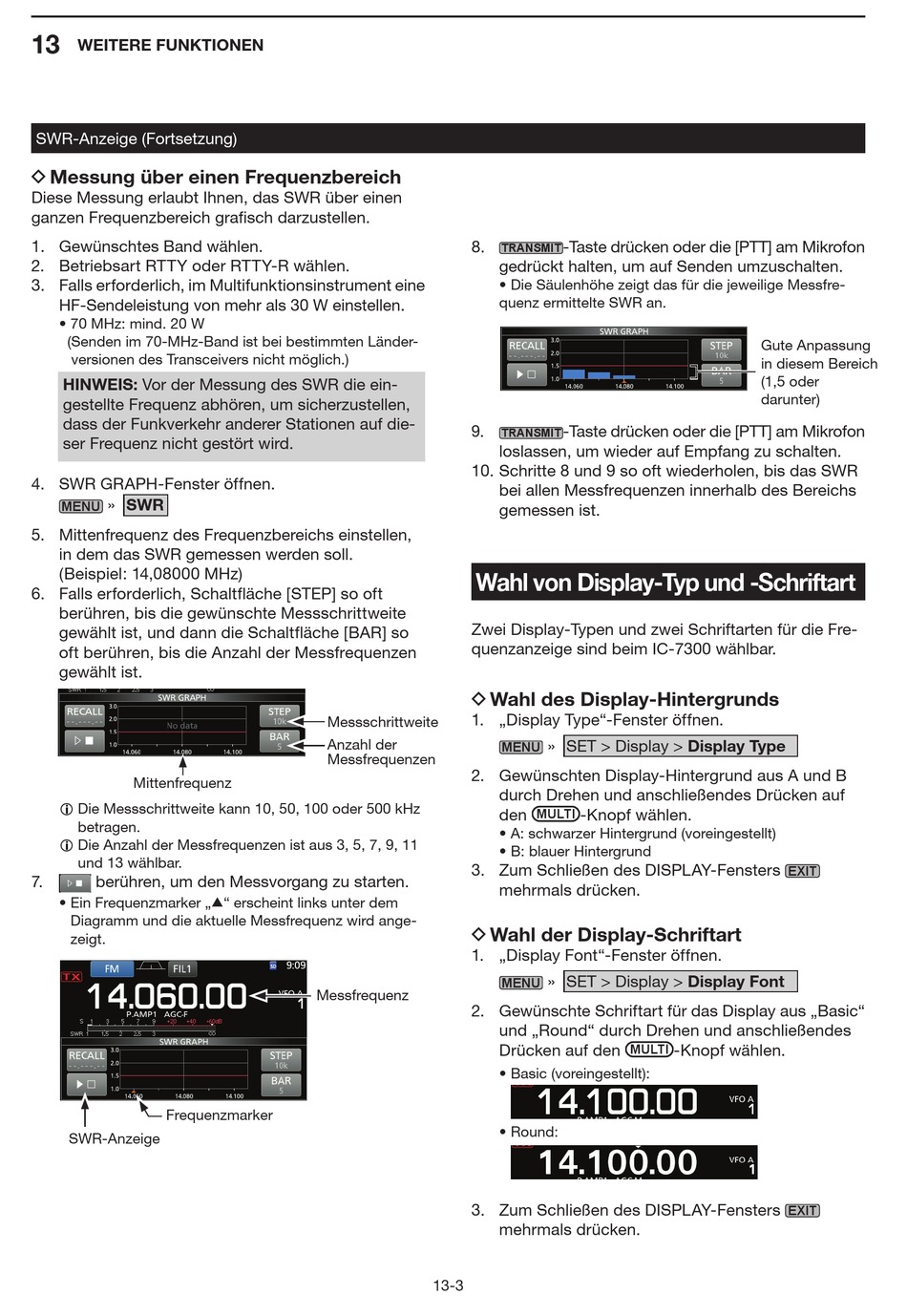

D Messung Über Einen Frequenzbereich; Wahl Von Display-Typ Und -Schriftart; D Wahl Des Display-Hintergrunds; D Wahl Der Display-Schriftart - Icom ic-7300 Bedienungsanleitung

13
WEITERE FUNKTIONEN
SWR-Anzeige (Fortsetzung)
D Messung über einen Frequenzbereich
Diese Messung erlaubt Ihnen, das SWR über einen
ganzen Frequenzbereich grafisch darzustellen.
1. Gewünschtes Band wählen.
2. Betriebsart RTTY oder RTTY-R wählen.
3. Falls erforderlich, im Multifunktionsinstrument eine
HF-Sendeleistung von mehr als 30 W einstellen.
• 70 MHz: mind. 20 W
( Senden im 70-MHz-Band ist bei bestimmten Länder-
versionen des Trans ceivers nicht möglich.)
HINWEIS: Vor der Messung des SWR die ein-
gestellte Frequenz abhören, um sicherzustellen,
dass der Funkverkehr anderer Stationen auf die-
ser Frequenz nicht gestört wird.
4. SWR GRAPH-Fenster öffnen.
» SWR
MENU
5. Mittenfrequenz des Frequenzbereichs einstellen,
in dem das SWR gemessen werden soll.
(Beispiel: 14,08000 MHz)
6. Falls erforderlich, Schaltfläche [STEP] so oft
be rühren, bis die gewünschte Messschrittweite
gewählt ist, und dann die Schaltfläche [BAR] so
oft berühren, bis die Anzahl der Messfrequenzen
gewählt ist.
Mittenfrequenz
L Die Messschrittweite kann 10, 50, 100 oder 500 kHz
betragen.
L Die Anzahl der Messfrequenzen ist aus 3, 5, 7, 9, 11
und 13 wählbar.
7. berühren, um den Messvorgang zu starten.
• Ein Frequenzmarker „∫" erscheint links unter dem
Diagramm und die aktuelle Messfrequenz wird ange-
zeigt.
Frequenzmarker
SWR-Anzeige
8.
9.
10. Schritte 8 und 9 so oft wiederholen, bis das SWR

Wahl von Display-Typ und -Schriftart

Zwei Display-Typen und zwei Schriftarten für die Fre-
quenz anzeige sind beim IC-7300 wählbar.

D Wahl des Display-Hintergrunds

1. „Display Type"-Fenster öffnen.
Messschrittweite
Anzahl der
Messfrequenzen
2. Gewünschten Display-Hintergrund aus A und B
3. Zum Schließen des DISPLAY-Fensters

D Wahl der Display-Schriftart

1. „Display Font"-Fenster öffnen.
Messfrequenz
2. Gewünschte Schriftart für das Display aus „Basic"
3. Zum Schließen des DISPLAY-Fensters
13-3
-Taste drücken oder die [PTT] am Mikrofon
TRANSMIT
gedrückt halten, um auf Senden umzuschalten.
• Die Säulenhöhe zeigt das für die jeweilige Messfre-
quenz ermittelte SWR an.
-Taste drücken oder die [PTT] am Mikrofon
TRANSMIT
loslassen, um wieder auf Empfang zu schalten.
bei allen Messfrequenzen innerhalb des Bereichs
gemessen ist.
» SET > Display > Display Type
MENU
durch Drehen und anschließendes Drücken auf
den -Knopf wählen.
MULTI
• A: schwarzer Hintergrund (voreingestellt)
• B: blauer Hintergrund
mehrmals drücken.
» SET > Display > Display Font
MENU
und „Round" durch Drehen und anschließendes
Drücken auf den MULTI
• Basic (voreingestellt):
• Round:
mehrmals drücken.
Gute Anpassung
in diesem Bereich
(1,5 oder
darunter)
EXIT
-Knopf wählen.
EXIT
