4. Wählen Sie die Schaltfläche "Geberdaten".
5. ... 10. Passen Sie in der Maske "Geberdaten" die Einstellungen entsprechend dem Datenblatt
Ihres Gebers an.

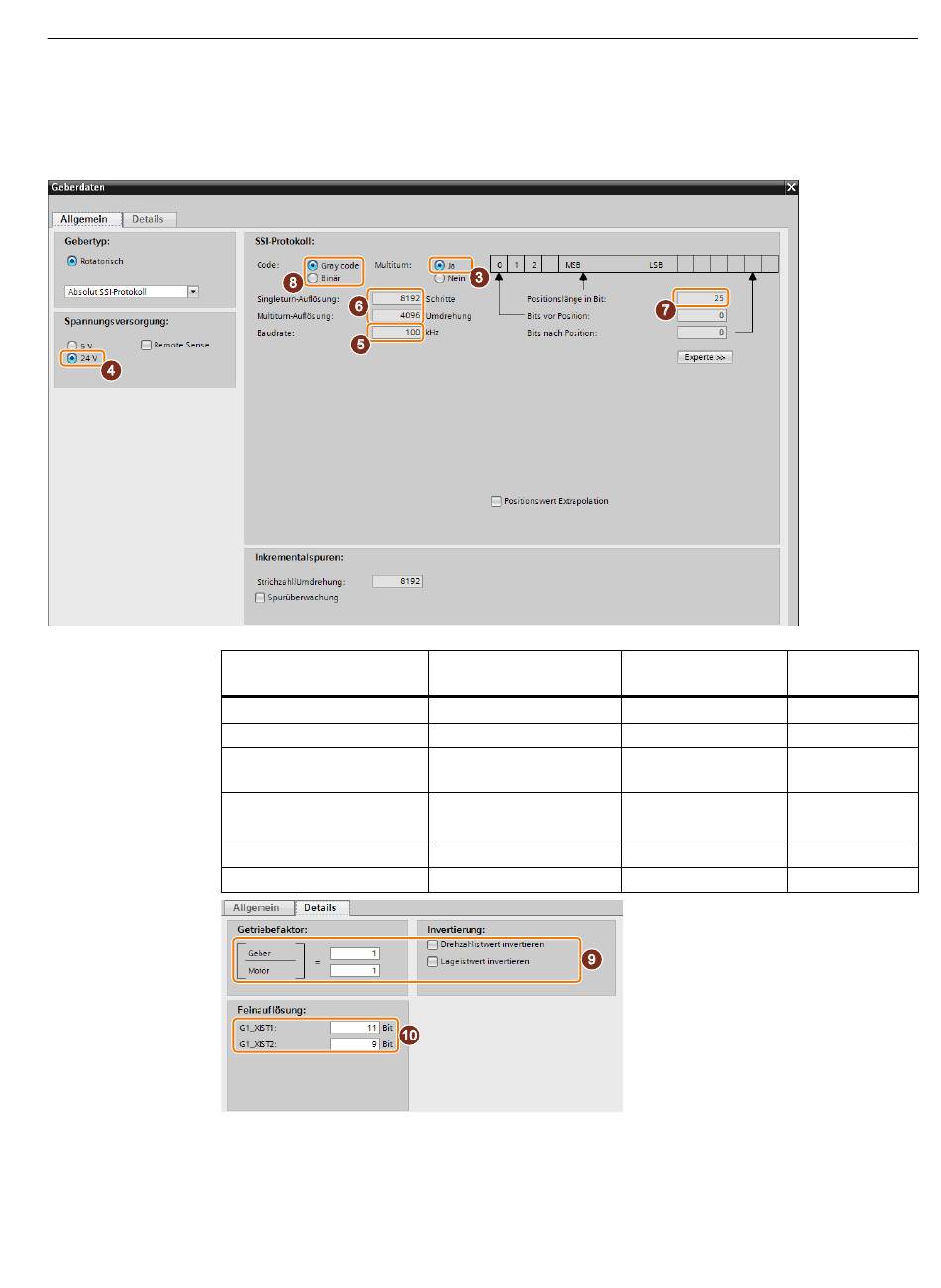

Die Lasche "Details" dient den applikationsspezifischen Einstellungen:
–
Umrichter mit den Control Units CU250D-2
Betriebsanleitung, 09/2020, FW V4.7 SP13, A5E34261542A AG
Eigenschaft
Funktionsweise
Betriebsspannung
Taktfrequenz der SSI-
Schnittstelle
Digitale Auflösung
SSI-Telegramm
Codeart
⑨
Invertieren Sie das Gebersignal bei Bedarf.
Wert
Multiturn
10 V ... 30 V
100 kHz ... 1 MHz
25 Bit (8192 Schritte x
4096 Umdrehungen)
25 Bit ohne Parity
Gray
A.3 Applikationsbeispiele
Geberdaten Allge‐ Parameter
mein
③
p0404.2 = 1
④
p0404.21 = 1
⑤
p0427 = 100
⑥
p0423 = 8192
p0421 = 4096
⑦
p0447 = 25
⑧
p429.0 = 0
