10 Wartung

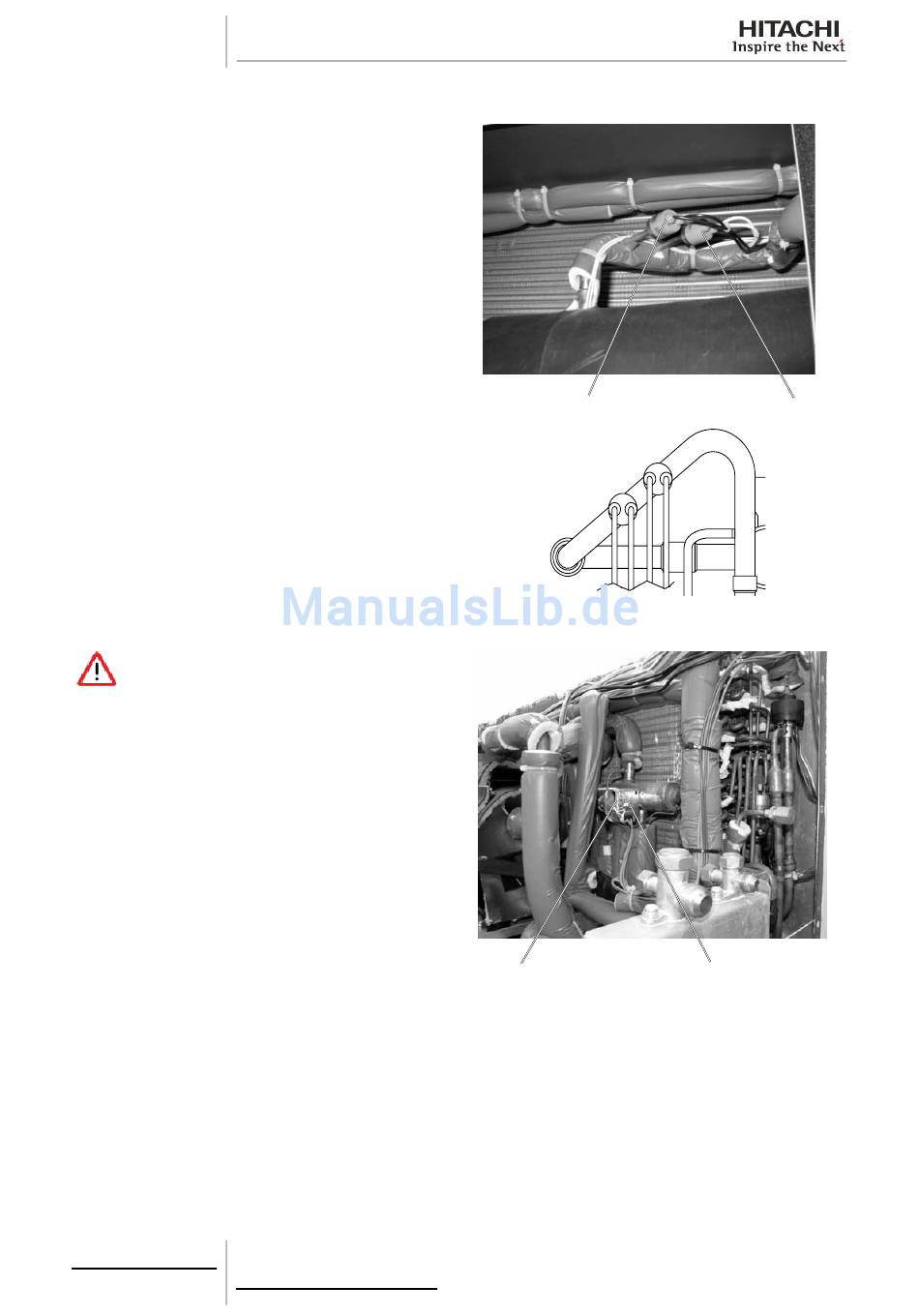

10.1.6 Ausbau des Hochdruck(PSH)- und Druckschalters für die Steuerung (PSC)
1 Entfernen Sie die sechs (6) Schrauben der Seitenab-
deckung. Schieben Sie die Abdeckung nach unten.
2 Entfernen Sie die neun (9) Befestigungsschrauben
und nehmen Sie dann die Schaltkastenabdeckung ab.
Schieben Sie die Wartungsklappe nach unten und en-
tfernen Sie sie am Griff.
3 Fangen Sie das Kältemittel an der Kontrollmuffe auf.
4 Unterbrechen Sie den Anschluss im Schaltkasten.
- PCN13: PSC
- PCN8: Hochdruckschalter (PSH) und unterbrechen
Sie de Anschluss des Schwimmerschalters, RPR
Relais-Platine und der Magnetschalteranschlüsse.
5 Entfernen Sie den Hochdruck- und den Druckschalter
für die Steuerung von der Lötstelle mit einem Brenner.

10.1.7 Entfernen der Umschaltventilspule

G E FA H R
• Elektrische Stromschlaggefahr. Todesgefahr.
• Stellen Sie sicher, dass LED201 (rot) auf dem DIP-
IPM AUS ist.
• Berühren Sie NICHT die elektrischen Komponenten,
wenn die LED201 (rot) leuchtet, um Stromschläge
zu vermeiden.
• Kommen Sie nicht in direkten Kontakt mit den ele-
ktrischen Komponenten der PCB.
1 Entfernen Sie die sechs (6) Schrauben der Seitenab-
deckung. Schieben Sie die Abdeckung nach unten.
2 Entfernen Sie die neun (9) Befestigungsschrauben
und nehmen Sie dann die Schaltkastenabdeckung ab.
Schieben Sie die Wartungsklappe nach unten und en-
tfernen Sie sie am Griff.
3 Trennen Sie den PCN6-Anschluss auf der PCB im
Schaltkasten.
4 Entfernen Sie die Umschaltventilspule, indem Sie die
Schraube zur Befestigung der Spule lösen.
134
SMDE0058 rev.0 - 04/2012
RASC-10HRNE
PSH
Umschaltventilspule
PSC
Schraube
