10 Wartung

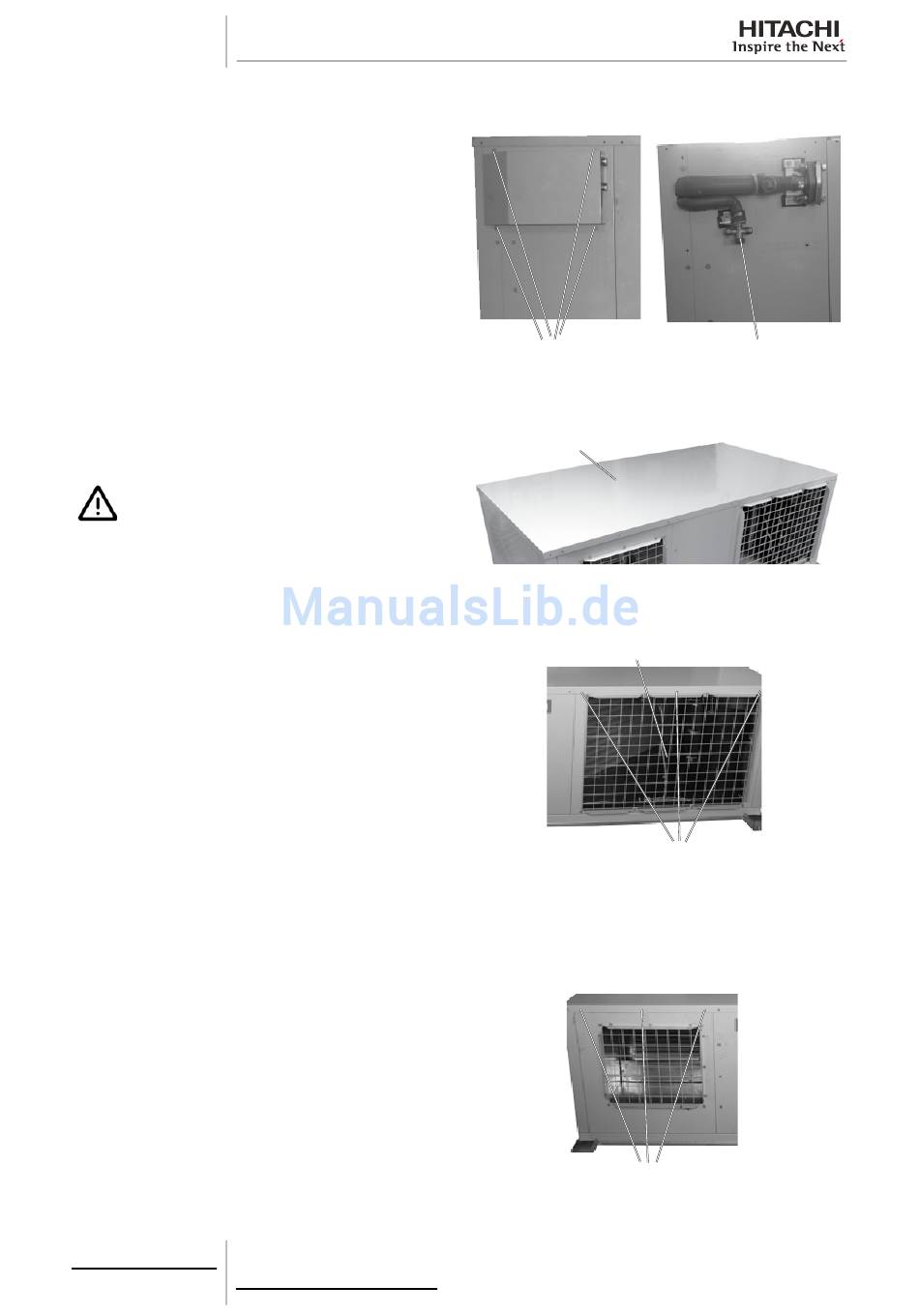

10.2.7 Entfernen der Schutzabdeckung für Absperrventil
Absperrventil befindet sich an der hinteren Abdeckung des
Geräts.
RASC-10HRNME wird werkseitig mit einer Schutzabdec-
kung für das Absperrventil geliefert. Bevor die Kältemitte-
lleitung angeschlossen wird, muss die Schutzabdeckung
des Absperrventils entfernt werden:
1 Entfernen Sie die vier (4) Schrauben zur Befestigung
des Motors.
2 Entfernen Sie die Schutzabdeckung.

10.2.8 Abnehmen der oberen Abdeckung

1 Entfernen Sie die achtundzwanzig (28) Schrauben.
2 Die obere Abdeckung anheben. Entfernen Sie sie dann
und legen Sie sie vorsichtig auf die Seite.
V O R S I C H T
Das Anheben der oberen Abdeckung sollte von min-
destens zwei Personen durchgeführt werden (von je-
der Seite).

10.2.9 Entfernen der Lufteinlassblende.

1 Entfernen Sie die drei (3) Schrauben.
2 Entfernen Sie den Thermistor für die Außenluft-Tempe-
ratur vom Lufteinlassblendengrill, indem Sie die Kabel-
binder durchschneiden.
3 Schieben Sie die Lufteinlassblende nach oben. Ziehen
Sie dann die Blende ab und entfernen Sie sie.

10.2.10 Entfernen der Luftauslassblende (werkseitig gelieferte Position)

Das Verfahren zum Entfernen der Luftauslassblende ist - abhängig von deren Position - unterschiedlich (werkseitig gelie-
ferte Position oder optionale Position).
Wenn die Luftauslassblende in der werkseitigen Position installiert ist, befolgen Sie diese Schritte:
1 Entfernen Sie die drei (3) Schrauben.
142
SMDE0058 rev.0 - 04/2012
Schrauben
Obere Abdeckung
Thermistor für Außenumgebungstemperatur
Schrauben
Schrauben
Absperrventil
