10 Wartung

10.1 RASC-5HVRNME

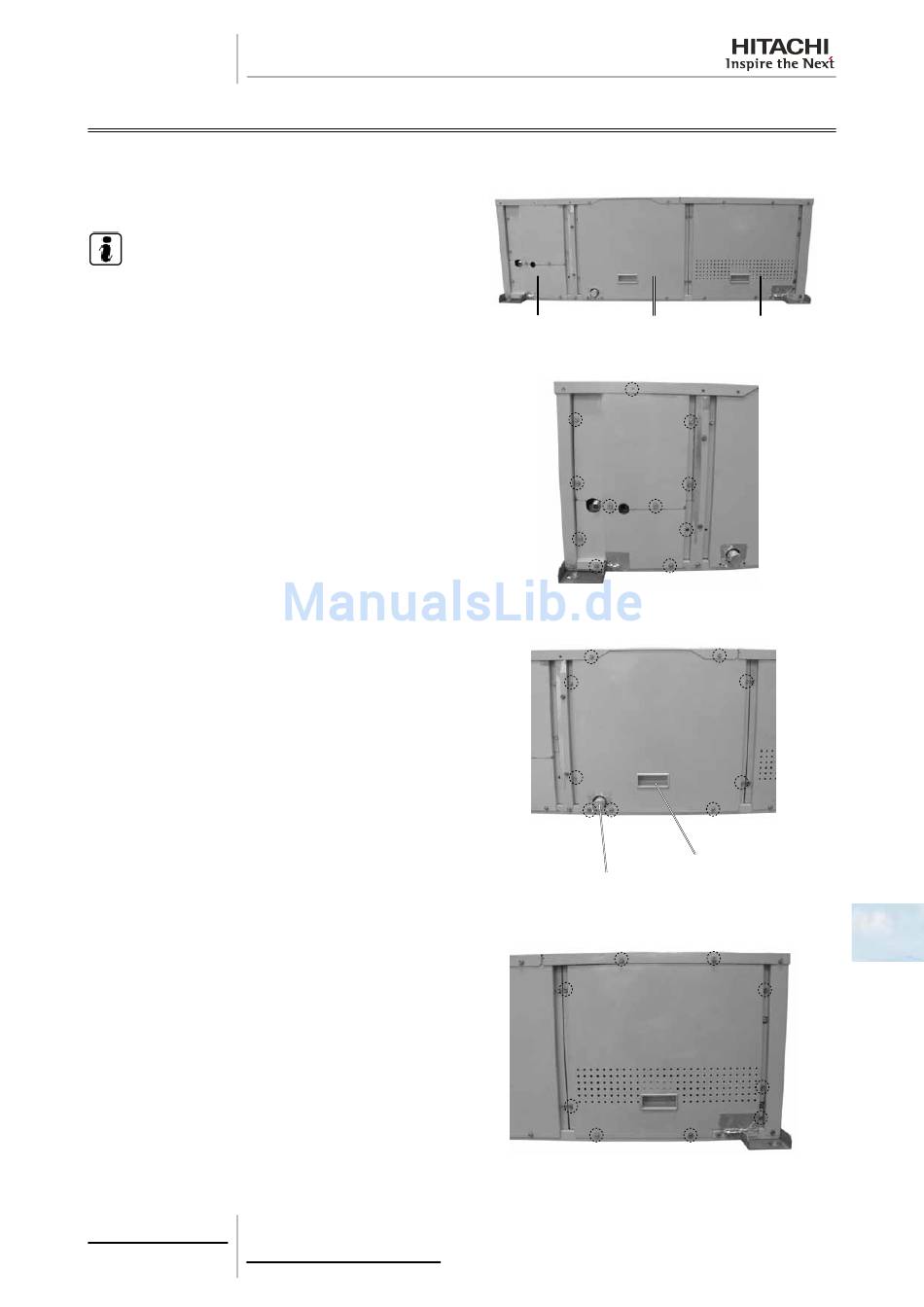

10.1.1 Ausbau der Leitungs-Wartungsklappe

Entfernen Sie die Hauptbauteile wie nachstehend beschrie-
ben.
H I N W E I S
• Zum Wiedereinbau führen Sie diese Schritte in um-
gekehrter Reihenfolge aus.
• Setzen Sie die Leitungen nicht zu lange ungeschützt
den Umgebungsbedingungen aus, um eine Verun-
reinigung durch Wasser oder Fremdpartikel zu ver-
meiden.
• Falls erforderlich, dichten Sie die Leitungsenden
mit Dichtungskappen oder -band ab.
1 Entfernen Sie die elf (11) Schrauben.
2 Schieben Sie die Wartungsklappe nach unten und en-
tfernen Sie sie.
3 Achten Sie beim Entfernen der Abdeckung darauf, dass
sie nicht herunterfällt.
10.1.2 Ausbau der Lüfter-Wartungsklappe
1 Entfernen Sie die neun (9) Schrauben.
2 Schieben Sie die Wartungsklappe nach unten und en-
tfernen Sie sie am Griff.
3 Achten Sie beim Entfernen der Abdeckung darauf, dass
sie nicht herunterfällt.

10.1.3 Ausbau der Schaltkastenabdeckung

1 Entfernen Sie die neun (9) Schrauben.
2 Schieben Sie die Wartungsklappe nach unten und en-
tfernen Sie sie am Griff.
Achten Sie beim Entfernen der Abdeckung darauf, dass
sie nicht herunterfällt.
129
SMDE0058 rev.0 - 04/2012
Leitungswartungs- Lüfterwartungs-
klappe klappe
Abflussleitung
Schaltkastenab-
deckung
Griff
10
