7
KONFIGURATION
7.6.1
Seite Position_Cross_Check
7.6.1.1
Funktionsbaustein Position Cross Check
68
B E T R I E B S A N L E I T U N G | Safe Linear Positioning

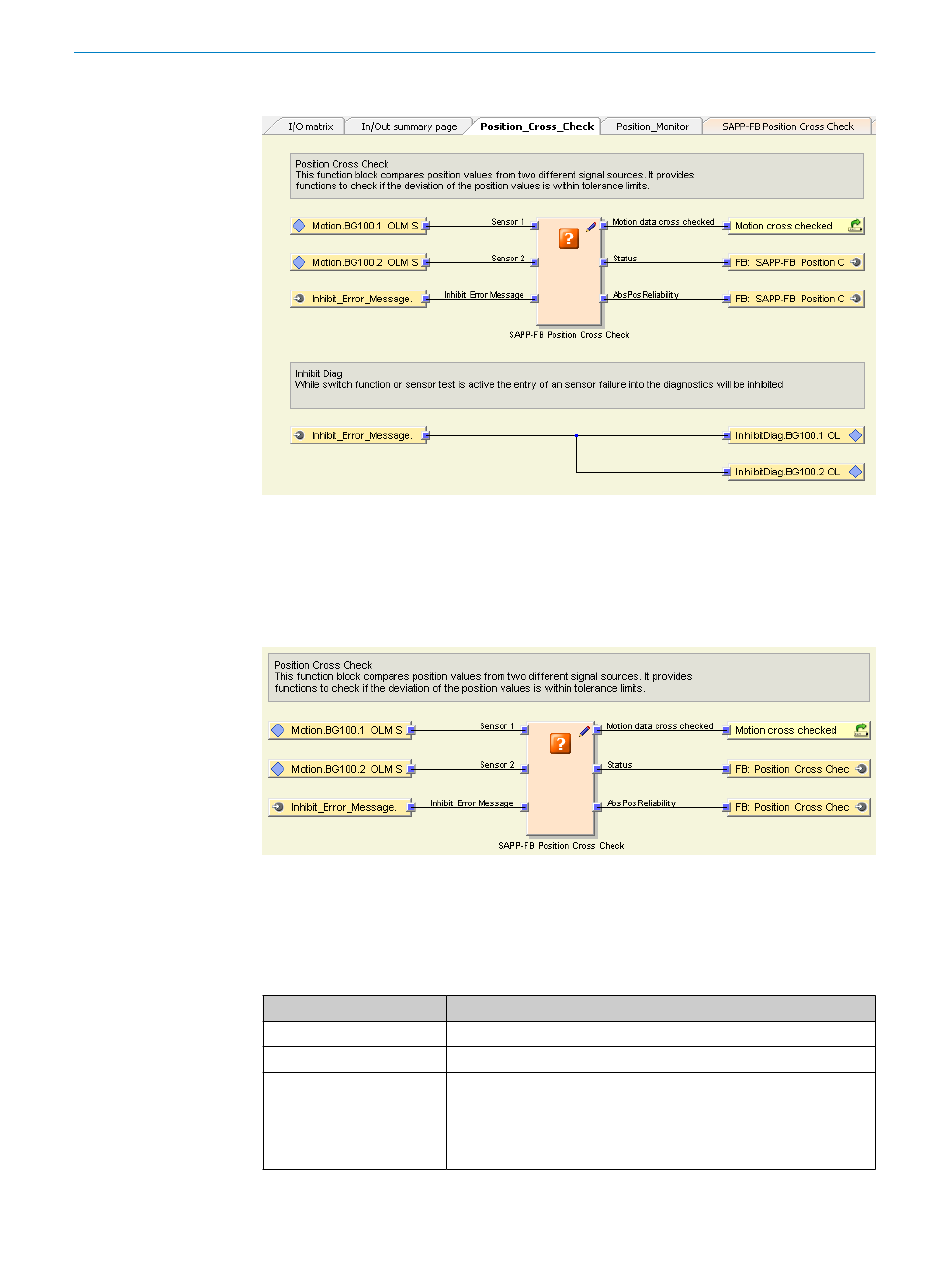

Abbildung 40: Seitenansicht Position_Cross_Check
Diese Seite ist mit einem Passwort geschützt und kann nicht konfiguriert werden.
Mit diesem Funktionsbaustein erfolgt eine Gegenprüfung der Geschwindigkeit.
Abbildung 41: Ansicht Funktionsbaustein SAPP-FB Position Cross Check
Dieser Funktionsbaustein vergleicht Positionswerte von zwei unterschiedlichen Signal‐
quellen und prüft, ob die Abweichung der Positionswerte innerhalb des Toleranzbe‐
reichs liegt.
Tabelle 56: Funktion der Eingänge
Name Eingang
Sensor 1
Sensor 2
Inhibit_Error_ Message
Funktion
BG100.1 OLM Sensor 1 (an MOC1 Eingang ENC1)
BG100.2 OLM Sensor 2 (an MOC1 Eingang ENC2)
Dieses Signal kommt von der CPU-Logik und wird auf High gesetzt,
wenn ein zulässiger Fehler an den Positionsdaten auftritt. Wäh‐
rend der Test von Sensor 2 aktiv ist, werden die Positionsdaten
ungültig. Das Signal Inhibit_Error_Message verhindert für diesen Fall
einen Eintrag in der Diagnosedatei.
8020940/12O9/2019-08-05 | SICK
Irrtümer und Änderungen vorbehalten
