Funktionsbaustein SAPP-FB Sensor ID
62
B E T R I E B S A N L E I T U N G | Safe Linear Positioning

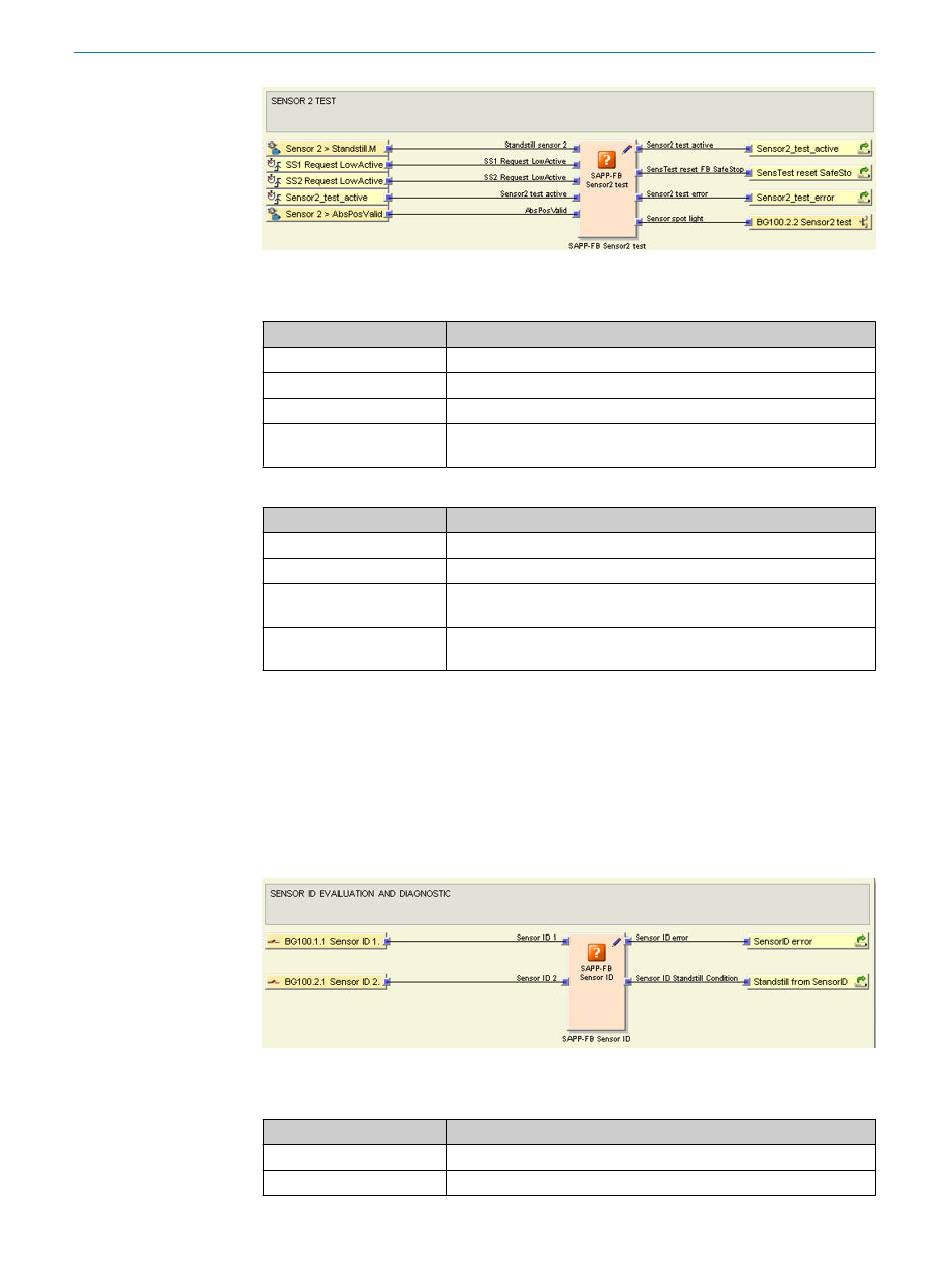

Abbildung 31: Ansicht Funktionsbaustein SAPP-FB Sensor2 test
Tabelle 49: Funktion der Eingänge
Name Eingang
Standstill Sensor 2
SS1 request LowActive
SS2 request LowActive
Sensor2 _test_active
Tabelle 50: Funktion der Ausgänge
Name Ausgang
Sensor2_test_active
SensTest reset SafeStop
Sensor2 test error
Sensor spot light
Beide Sensoren liefern definierte Signale (signals sensor ID 1 und ID 2), die von diesem
Funktionsbaustein ausgewertet werden. Dies stellt sicher, dass nur die für die‐
ses Sicherheitssystem zugelassenen Sensortypen verwendet werden können.
Die Signale beider Sensoren sind unterschiedlich, so dass nur Sensoren mit passen‐
dem Signalverhalten zusammen genutzt werden können.
Die Sensoren generieren selbstständig weitere Prozessinformationen. Diese Informatio‐
nen werden zur Flexi Soft übertragen und dort ausgewertet.
Abbildung 32: Ansicht Funktionsbaustein SAPP-FB Sensor ID
Tabelle 51: Funktion der Eingänge
Name Eingang
Sensor ID 1
Sensor ID 2
Diese Eingangssignale sind Pulsweiten-moduliert.
Funktion
Sensor 2 Stillstands-Information von der MOC1-Logik.
Sprungadresse SS1 request LowActive vom SAPP-FB Sensor2 test
Sprungadresse SS2 request LowActive vom SAPP-FB Sensor2 test
Sprungadresse Sensor2_test_active vom Ausgang SAPP-FB Sensor2
test
Funktion
Verbunden mit Sprungadresse Sensor2_test_active.
Verbunden mit Sprungadresse SensTest reset SafeStop.
Verbunden mit Sprungadresse Sensor2 test error, die für die SAPP-FB
Safe Position und Message generator benutzt wird.
Verbunden mit dem digitalen Ausgang BG100.2.2 Sensor2 test. Die‐
ser aktiviert den Test des Sensors.
Funktion
Eingang BG100.1.1 Sensor ID 1
Eingang BG100.2.1 Sensor ID 2
