6.3
Anschlussbelegung der Sicherheitssteuerung
8020940/12O9/2019-08-05 | SICK
Irrtümer und Änderungen vorbehalten

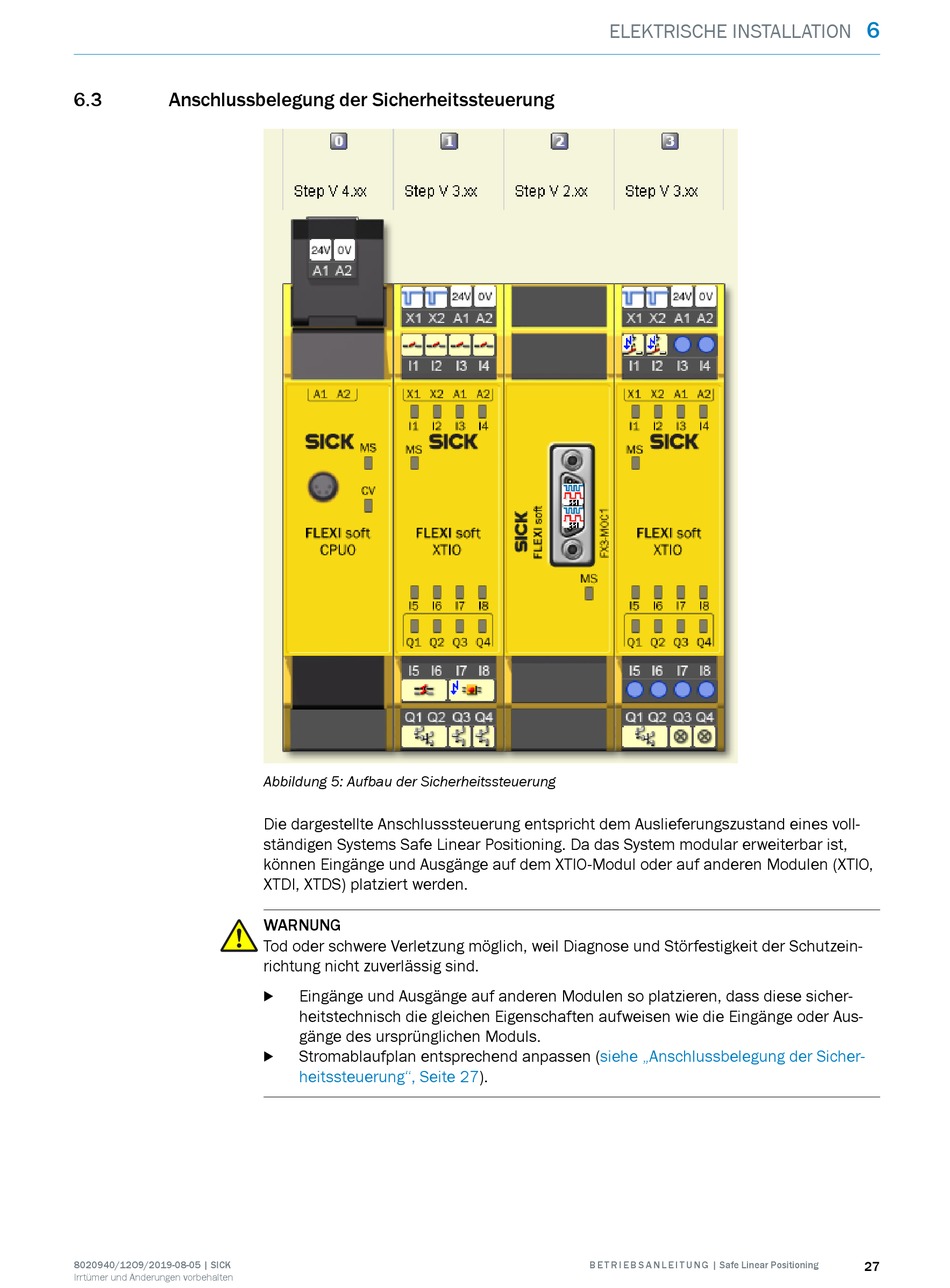

Abbildung 5: Aufbau der Sicherheitssteuerung
Die dargestellte Anschlusssteuerung entspricht dem Auslieferungszustand eines voll‐
ständigen Systems Safe Linear Positioning. Da das System modular erweiterbar ist,
können Eingänge und Ausgänge auf dem XTIO-Modul oder auf anderen Modulen (XTIO,
XTDI, XTDS) platziert werden.
WARNUNG
Tod oder schwere Verletzung möglich, weil Diagnose und Störfestigkeit der Schutzein‐
richtung nicht zuverlässig sind.
Eingänge und Ausgänge auf anderen Modulen so platzieren, dass diese sicher‐
b
heitstechnisch die gleichen Eigenschaften aufweisen wie die Eingänge oder Aus‐
gänge des ursprünglichen Moduls.
Stromablaufplan entsprechend anpassen
b
heitssteuerung", Seite
ELEKTRISCHE INSTALLATION
(siehe „Anschlussbelegung der Sicher‐
27).
B E T R I E B S A N L E I T U N G | Safe Linear Positioning
6
27
