7
KONFIGURATION
7.5.3.2
Funktionsbaustein SAPP-FB Safe Stop reset
7.5.4
Seite Safe Position and Diagnostics
60
B E T R I E B S A N L E I T U N G | Safe Linear Positioning

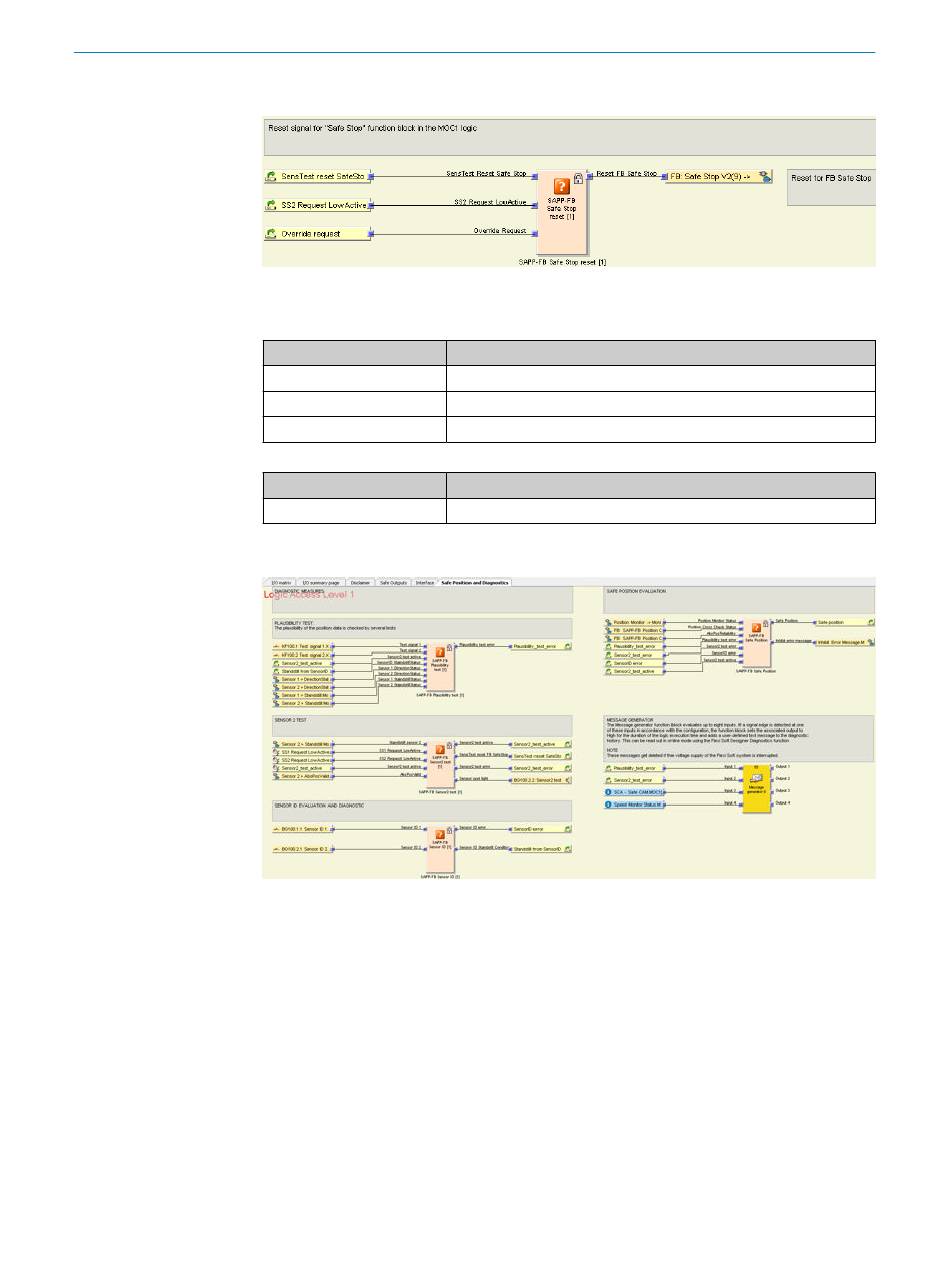

Abbildung 28: Ansicht Funktionsbaustein SAPP-FB Safe Stop reset
Tabelle 45: Funktion der Eingänge
Name Eingang
SensTest reset SafeStop
SS2 Request LowActive
Override request
Tabelle 46: Funktion des Ausgangs
Name Ausgang
Reset
Abbildung 29: Seitenansicht Safe Position and Diagnostics
Diese Seite enthält Diagnosemaßnahmen, die für die Ermittlung der sicheren Position
benötigt werden.
Folgende SAPP-FBs (Safety Application Function Blocks) werden dazu benötigt:
•
SAPP-FB Plausibility test
•
SAPP-FB Sensor2 test
•
SAPP-FB Sensor ID
•
SAPP-FB Safe Position
Diese Seite ist passwortgeschützt und kann nicht konfiguriert werden.
Zusätzlich wird auf dieser Seite ein Meldungsgenerator-Funktionsbaustein verwendet,
um applikationsspezifische Diagnosemeldungen zu erzeugen.
Funktion
Sprungadresse
Sprungadresse
Sprungadresse
Funktion
Signal an den Funktionsbaustein Safe Stop in der MOC1-Logik
8020940/12O9/2019-08-05 | SICK
Irrtümer und Änderungen vorbehalten
