7.4.2
Externes und internes Signal zur Aktivierung der sicher begrenzten Geschwindigkeit
8020940/12O9/2019-08-05 | SICK
Irrtümer und Änderungen vorbehalten
•
Beispiel: Zusätzliche Anforderung eines Safe Stop 2

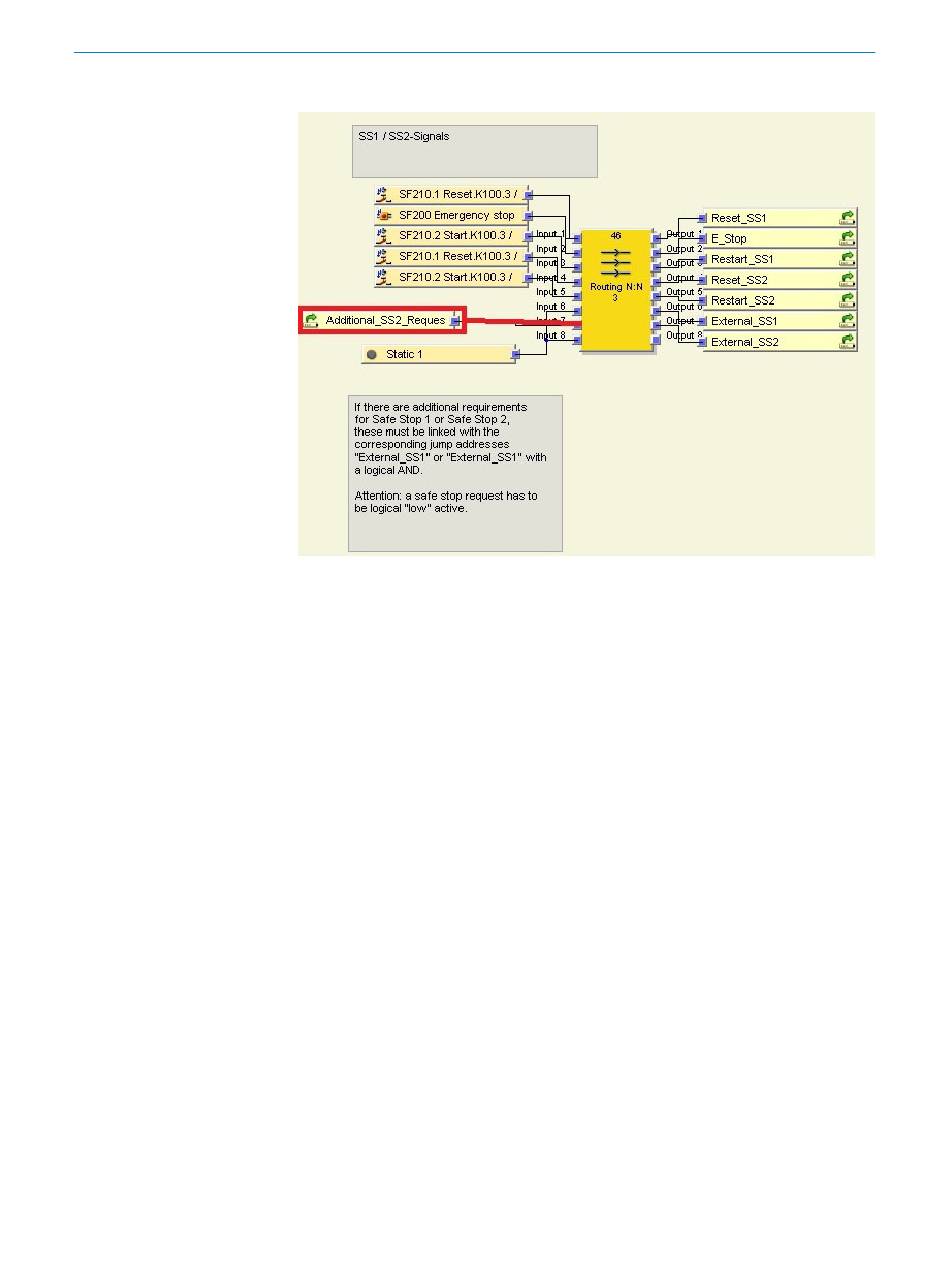

Abbildung 21: Zusätzliche Anforderung eines Safe Stop 2
Verwandte Themen
•
„Erweiterung und Modifikation", Seite 20
1.
Den Mauszeiger auf die Schaltfläche Logikeditor bewegen.
2.
Auf Logikeditor klicken.
3.
Auf Logikseite Interface klicken.
✓
Die Ansicht öffnet sich. Die Seite wird angezeigt.
Zusätzlich zur Funktion der sicher begrenzten Geschwindigkeit (safely limited speed =
SLS) im Funktionsbaustein Position Monitor im MOC1-Modul kann in der CPU-Logik eben‐
falls eine solche Funktion aktiviert werden. Während im Funktionsbaustein Position
Monitor jede Speed ID möglich ist, wird hier Speed ID 2 als Grenze genutzt.
KONFIGURATION
B E T R I E B S A N L E I T U N G | Safe Linear Positioning
7
53
