MONTAGE
5
Montage
5.1
Sensoreinheit montieren
22
B E T R I E B S A N L E I T U N G | Safe Linear Positioning
HINWEIS
Informationen sind in den Betriebsanleitungen der Komponenten enthalten.
Die Sensoreinheit wird ausschließlich komplett montiert geliefert. Sie besteht aus zwei
OLM 100 Hi Linear-Messsensoren und einem speziellen Montageträger. Die Sensoren
dürfen nicht vom Montageträger entfernt werden.
Durch die Verwendung des Montageträgers und der Sicherheitsschrauben zur Befesti‐
gung werden alle systemrelevanten mechanischen Anforderungen von beiden Sensoren
konstruktiv festgelegt und umgesetzt. Dadurch sinkt das Risiko durch vorhersehbare
Fehlanwendungen des Anwenders sowie durch Manipulation.
Die OLM100 Hi Sensoren sind vorparametriert und durch eine spezielle Firmware für
den Zugriff auf die Parametereingabe mit der Software SOPAS ET blockiert. Es dürfen
ausschließlich die zugelassenen Sensoren verwendet werden.
Das Sensorsystem muss so montiert werden, dass die Horizontal-Achse der Montage‐
platte parallel zum Barcodeband ausgerichtet ist. Dabei muss der notwendige Abstand
zwischen Sensor (Frontscheibe) und Barcodeband mindestens 80 mm und maximal
120 mm betragen. Empfohlen ist ein Abstand zwischen 100 mm und 110 mm.
WARNUNG
Tod oder schwere Verletzung möglich bei fehlerhafter Montage, da Diagnosemaßnah‐
men nicht zuverlässig ausgeführt werden.
Vorgeschriebenen Montageabstand einhalten.
b
Die Strahlen der Sensorbeleuchtung müssen mittig auf dem Barcodeband sein.

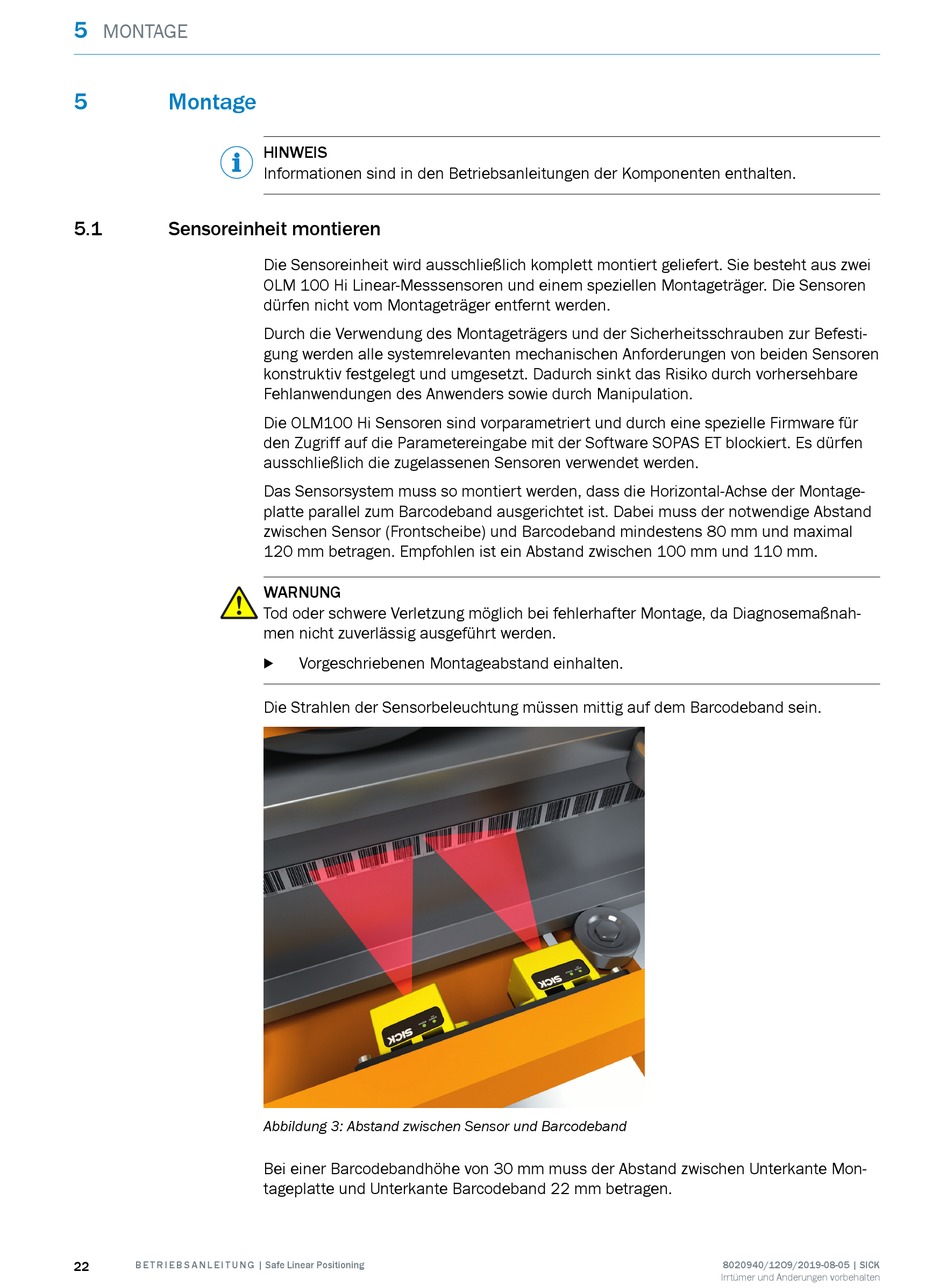

Abbildung 3: Abstand zwischen Sensor und Barcodeband
Bei einer Barcodebandhöhe von 30 mm muss der Abstand zwischen Unterkante Mon‐
tageplatte und Unterkante Barcodeband 22 mm betragen.
8020940/12O9/2019-08-05 | SICK
Irrtümer und Änderungen vorbehalten
