ELEKTRISCHE INSTALLATION
26
B E T R I E B S A N L E I T U N G | Safe Linear Positioning
DV
+24V =
Sichere Ausgänge
Eingänge: Testsignal
„Vorwärts/Rückwärts"

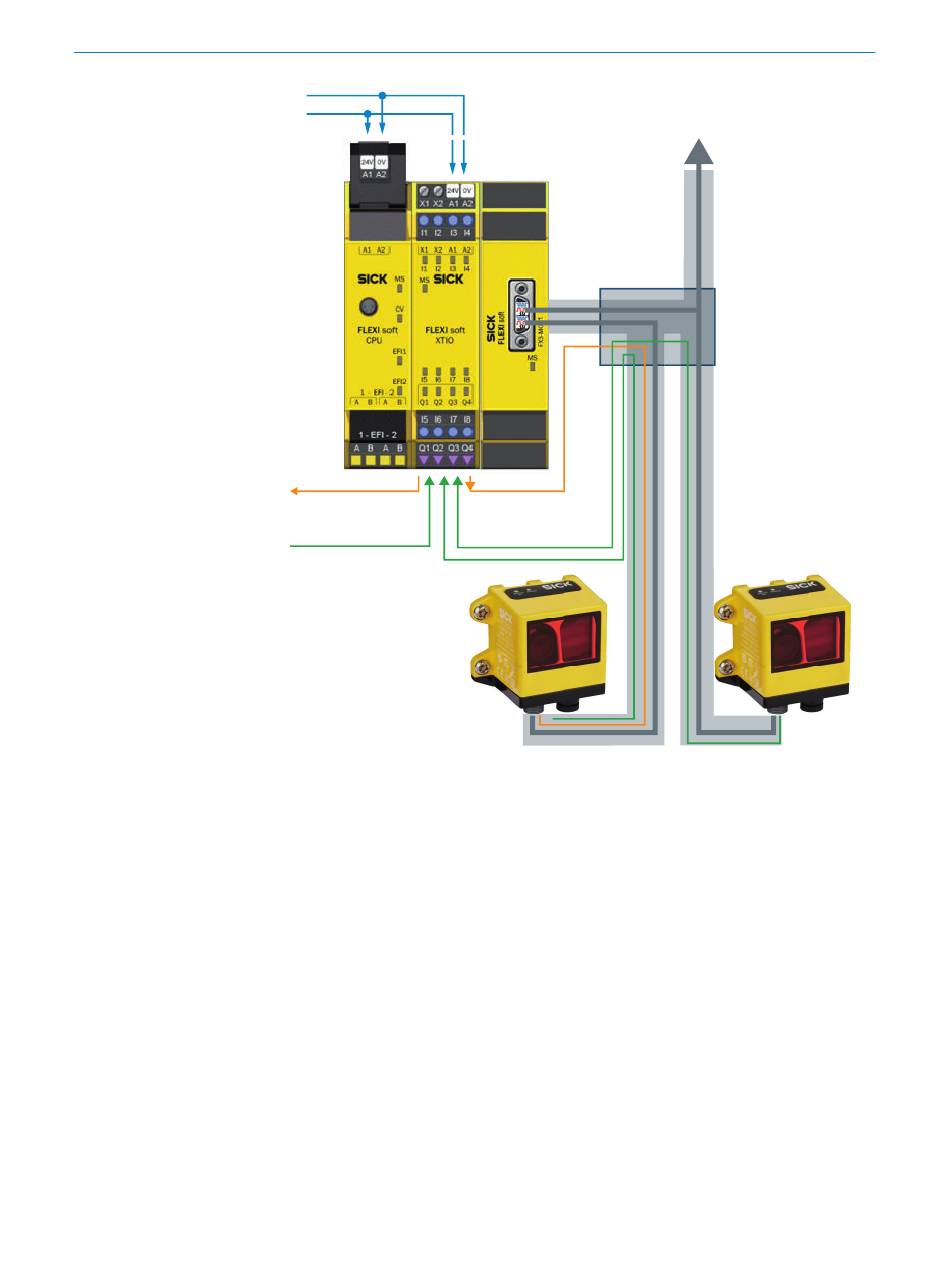

Abbildung 4: Verdrahtungsprinzip
Vom Anschlussstecker an FX3-MOC1 bis zum SSI-Signalsplitter muss sich der X-Vertei‐
ler innerhalb eines elektrischen Einbauraumes befinden.
Die Nummerierung von OLM 1 und OLM 2 erfolgt durch den Anschluss des X-Verteilers.
Der Anschlussstecker für OLM 2 hat eine farbige Markierung und muss an den Linear-
Messsensor angeschlossen werden, bei dem das Barcodeband einen höheren Positi‐
onswert anzeigt. Der Anschlussstecker für OLM 1 hat keine Markierung.
SSI Signale von OLM 1 zur
Ausgang:
Testanforderung an OLM 2
Eingänge: Sensor IDs
OLM 2
Linear-Messsensor
OLM100 Hi
(mit Lebenskennungstest)
Prozesssteuerung
(offenes Leitungsende)
X-Verteiler
Vorkonfektionierte Leitung
mit SSI-Signalsplitter
OLM 1
Linear-Messsensor
OLM100 Hi
