7.3.3
Geschwindigkeitsgrenzen konfigurieren
8020940/12O9/2019-08-05 | SICK
Irrtümer und Änderungen vorbehalten
Der Eingang ENC2 ist bereits als SSI-Master fesgelegt und wird für interne Plausbilitäts‐
prüfungen verwendet.
Das korrekte Element (SSI-Master oder SSI-Listener) muss vom Parkbereich zum Ein‐
gang ENC1 des MOC1-Moduls gezogen werden. Mit einem Doppelklick auf das SSI-
Symbol werden die Elementeinstellungen geöffnet.
HINWEIS
Der Anwender muss in den Elementeinstellungen nichts ändern.
1.
Den Mauszeiger auf die Schaltfläche Logikeditor bewegen.
2.
Auf K110-2 / MOC1 - Logikeditor klicken.
3.
Die Logikseite Position_Monitor auswählen.
✓
Die Ansicht öffnet sich. Die Seite Position_Monitor wird angezeigt.

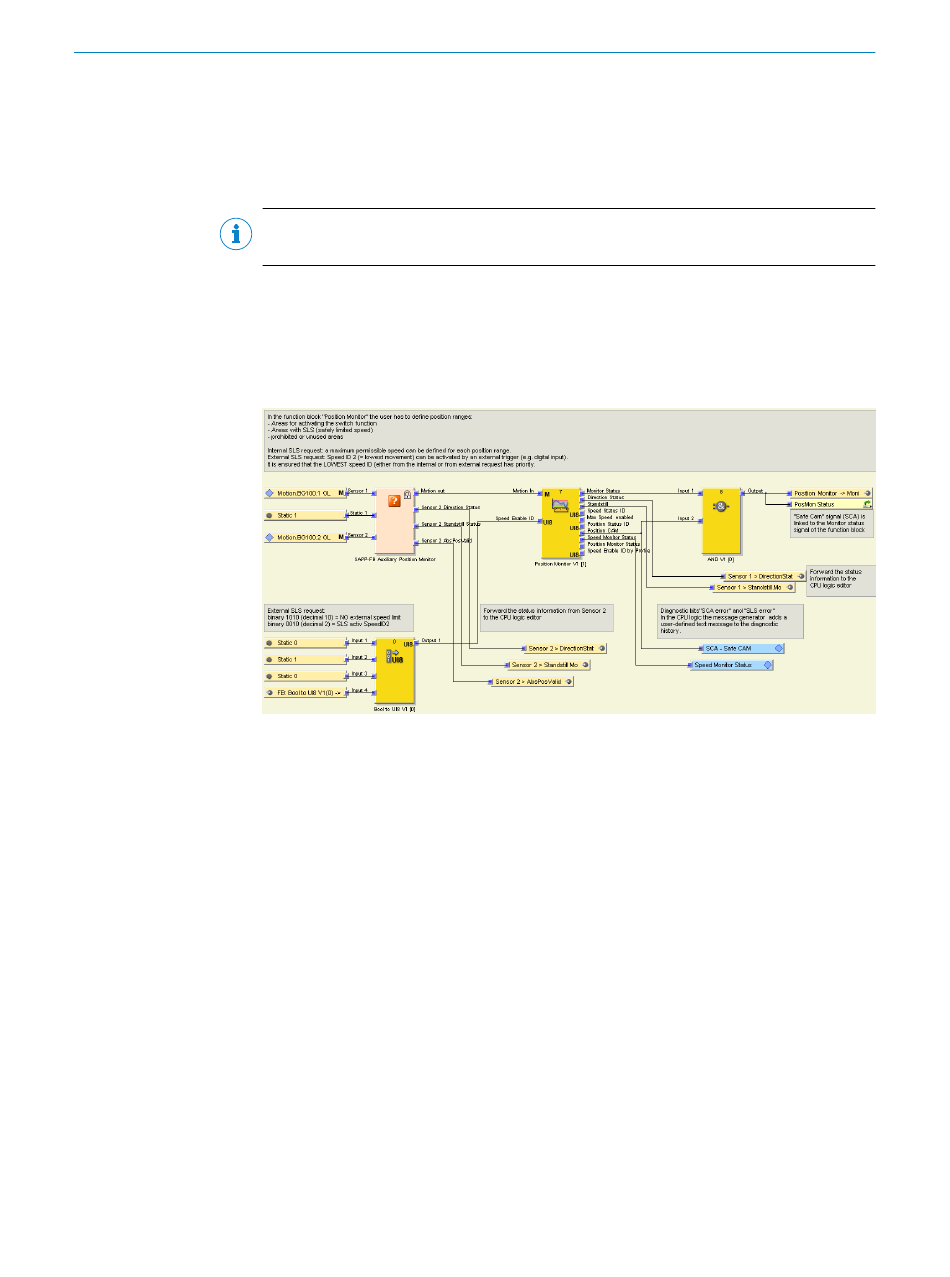

Abbildung 6: Seitenansicht Position_Monitor
Auf dieser Seite werden die Positionsbereiche eingestellt und überwacht. Beide Senso‐
ren liefern separate Statussignale.
Diese Seite ist mit einem Passwort geschützt. Konfigurationen müssen im Funktions‐
baustein Position Monitor vorgenommen werden.
1.
Den Mauszeiger auf die den Funktionsbaustein Position Monitor bewegen.
2.
Auf dem Funktionsbaustein doppelklicken.
✓
Die Ansicht öffnet sich. Das Fenster mit den Einstellungen für den Funktionsbau‐
stein wird angezeigt.
KONFIGURATION
B E T R I E B S A N L E I T U N G | Safe Linear Positioning
