Anmerkung: Für eine ordnungsgemäße Kühlung müssen sich in den DIMM-
Steckplätzen 1, 2, 13, 14, 15 und 16 DIMMs oder DIMM-Abdeckblenden befin-
den.
9. Wenn Sie angewiesen werden, das DIMM zurückzugeben, befolgen Sie die Ver-
packungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmate-
rial für den Transport.

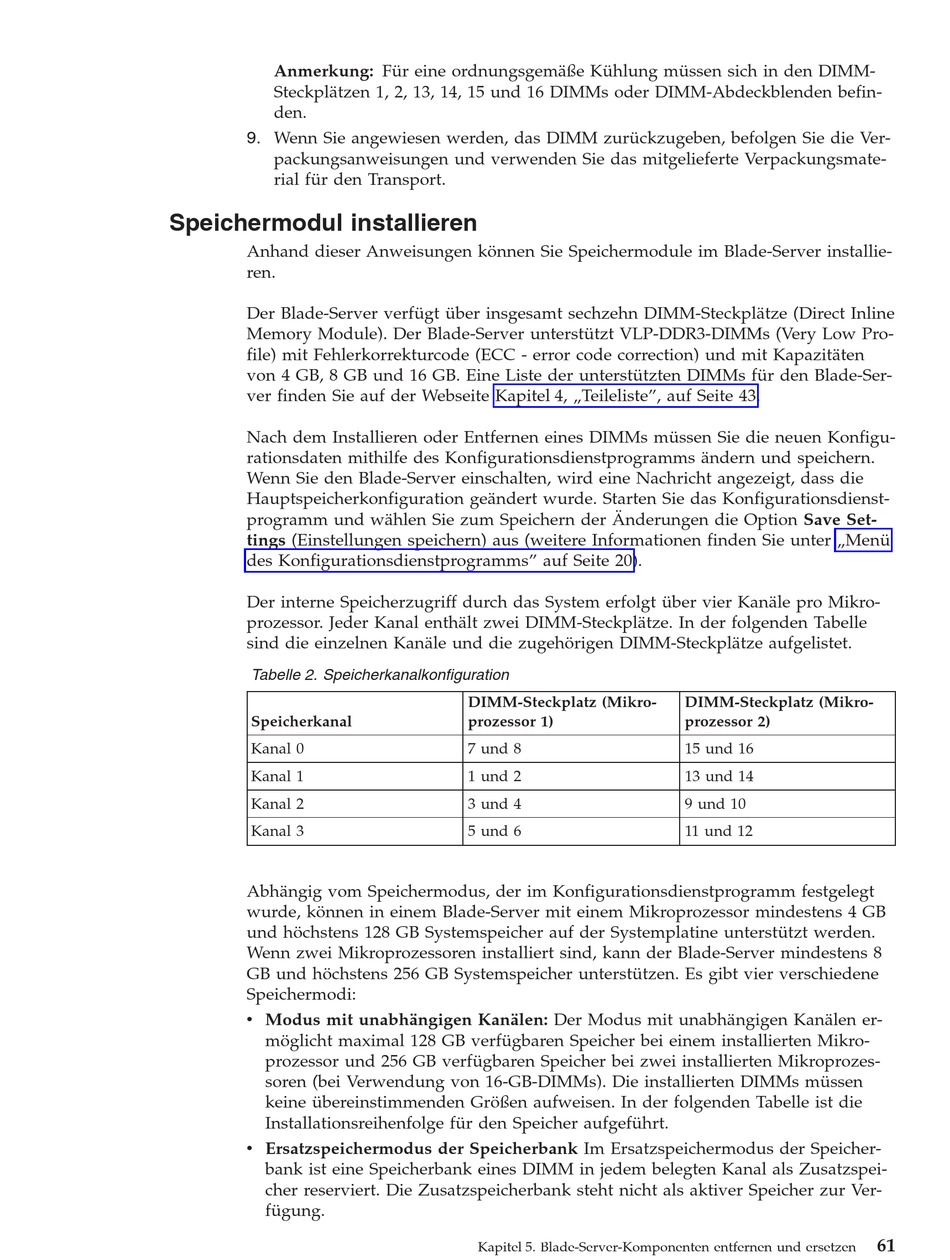

Speichermodul installieren
Anhand dieser Anweisungen können Sie Speichermodule im Blade-Server installie-
ren.
Der Blade-Server verfügt über insgesamt sechzehn DIMM-Steckplätze (Direct Inline
Memory Module). Der Blade-Server unterstützt VLP-DDR3-DIMMs (Very Low Pro-
file) mit Fehlerkorrekturcode (ECC - error code correction) und mit Kapazitäten
von 4 GB, 8 GB und 16 GB. Eine Liste der unterstützten DIMMs für den Blade-Ser-
ver finden Sie auf der Webseite Kapitel 4, „Teileliste", auf Seite 43.
Nach dem Installieren oder Entfernen eines DIMMs müssen Sie die neuen Konfigu-
rationsdaten mithilfe des Konfigurationsdienstprogramms ändern und speichern.
Wenn Sie den Blade-Server einschalten, wird eine Nachricht angezeigt, dass die
Hauptspeicherkonfiguration geändert wurde. Starten Sie das Konfigurationsdienst-
programm und wählen Sie zum Speichern der Änderungen die Option Save Set-
tings (Einstellungen speichern) aus (weitere Informationen finden Sie unter „Menü
des Konfigurationsdienstprogramms" auf Seite 20).
Der interne Speicherzugriff durch das System erfolgt über vier Kanäle pro Mikro-
prozessor. Jeder Kanal enthält zwei DIMM-Steckplätze. In der folgenden Tabelle
sind die einzelnen Kanäle und die zugehörigen DIMM-Steckplätze aufgelistet.
Tabelle 2. Speicherkanalkonfiguration
Speicherkanal
Kanal 0
Kanal 1
Kanal 2
Kanal 3
Abhängig vom Speichermodus, der im Konfigurationsdienstprogramm festgelegt
wurde, können in einem Blade-Server mit einem Mikroprozessor mindestens 4 GB
und höchstens 128 GB Systemspeicher auf der Systemplatine unterstützt werden.
Wenn zwei Mikroprozessoren installiert sind, kann der Blade-Server mindestens 8
GB und höchstens 256 GB Systemspeicher unterstützen. Es gibt vier verschiedene
Speichermodi:
v Modus mit unabhängigen Kanälen: Der Modus mit unabhängigen Kanälen er-
möglicht maximal 128 GB verfügbaren Speicher bei einem installierten Mikro-
prozessor und 256 GB verfügbaren Speicher bei zwei installierten Mikroprozes-
soren (bei Verwendung von 16-GB-DIMMs). Die installierten DIMMs müssen
keine übereinstimmenden Größen aufweisen. In der folgenden Tabelle ist die
Installationsreihenfolge für den Speicher aufgeführt.
v Ersatzspeichermodus der Speicherbank Im Ersatzspeichermodus der Speicher-
bank ist eine Speicherbank eines DIMM in jedem belegten Kanal als Zusatzspei-
cher reserviert. Die Zusatzspeicherbank steht nicht als aktiver Speicher zur Ver-
fügung.
DIMM-Steckplatz (Mikro-
prozessor 1)
7 und 8
1 und 2
3 und 4
5 und 6
Kapitel 5. Blade-Server-Komponenten entfernen und ersetzen
DIMM-Steckplatz (Mikro-
prozessor 2)
15 und 16
13 und 14
9 und 10
11 und 12
61
