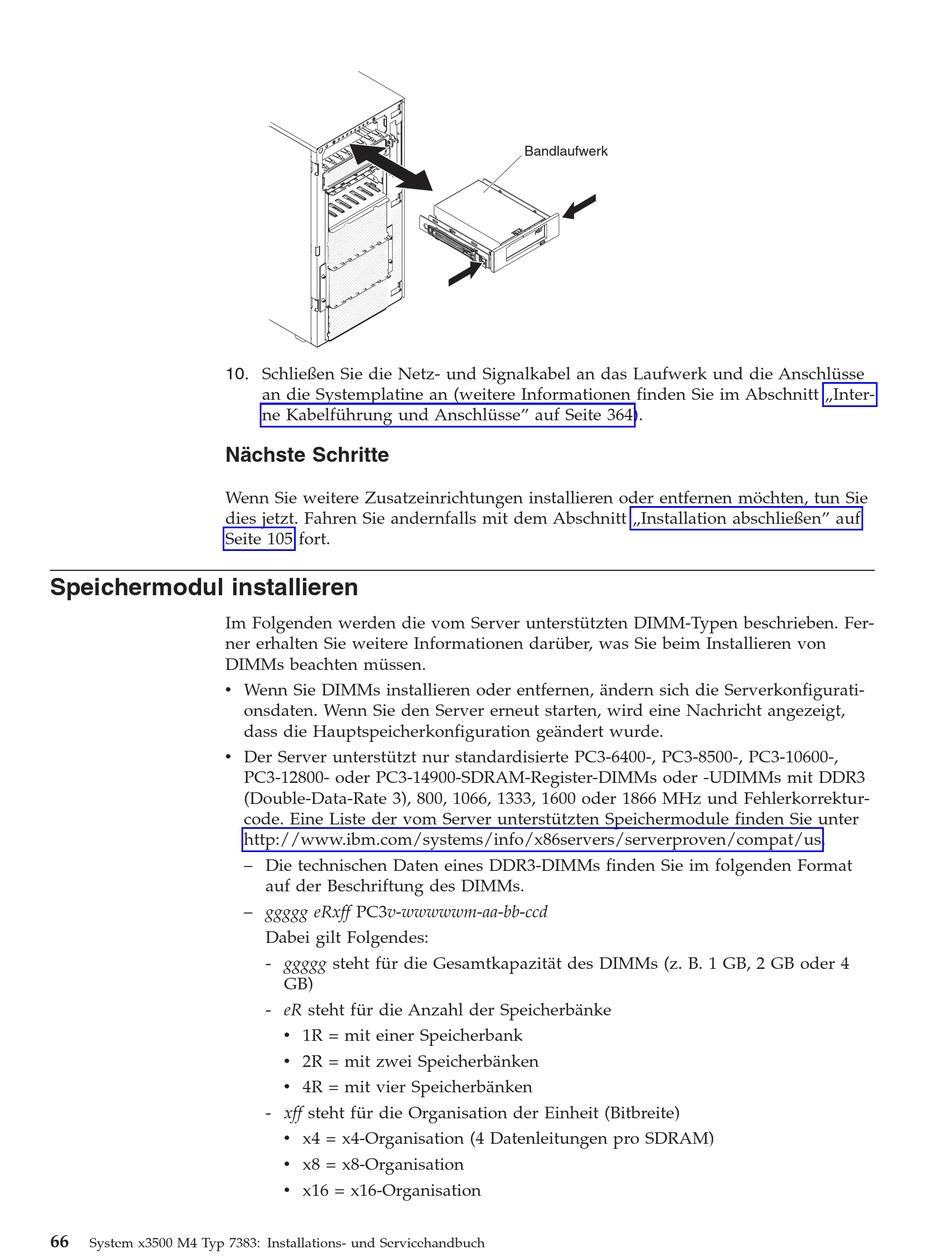

Speichermodul Installieren - IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch

10. Schließen Sie die Netz- und Signalkabel an das Laufwerk und die Anschlüsse
Nächste Schritte
Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun Sie
dies jetzt. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen" auf
Seite 105 fort.

Speichermodul installieren

Im Folgenden werden die vom Server unterstützten DIMM-Typen beschrieben. Fer-
ner erhalten Sie weitere Informationen darüber, was Sie beim Installieren von
DIMMs beachten müssen.
v Wenn Sie DIMMs installieren oder entfernen, ändern sich die Serverkonfigurati-
v Der Server unterstützt nur standardisierte PC3-6400-, PC3-8500-, PC3-10600-,
66
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
an die Systemplatine an (weitere Informationen finden Sie im Abschnitt „Inter-
ne Kabelführung und Anschlüsse" auf Seite 364).
onsdaten. Wenn Sie den Server erneut starten, wird eine Nachricht angezeigt,
dass die Hauptspeicherkonfiguration geändert wurde.
PC3-12800- oder PC3-14900-SDRAM-Register-DIMMs oder -UDIMMs mit DDR3
(Double-Data-Rate 3), 800, 1066, 1333, 1600 oder 1866 MHz und Fehlerkorrektur-
code. Eine Liste der vom Server unterstützten Speichermodule finden Sie unter
http://www.ibm.com/systems/info/x86servers/serverproven/compat/us.
– Die technischen Daten eines DDR3-DIMMs finden Sie im folgenden Format
auf der Beschriftung des DIMMs.
– ggggg eRxff PC3v-wwwwwm-aa-bb-ccd
Dabei gilt Folgendes:
- ggggg steht für die Gesamtkapazität des DIMMs (z. B. 1 GB, 2 GB oder 4
GB)
- eR steht für die Anzahl der Speicherbänke
v 1R = mit einer Speicherbank
v 2R = mit zwei Speicherbänken
v 4R = mit vier Speicherbänken
- xff steht für die Organisation der Einheit (Bitbreite)
v x4 = x4-Organisation (4 Datenleitungen pro SDRAM)
v x8 = x8-Organisation
v x16 = x16-Organisation
Bandlaufwerk
