Anschlüsse für Zusatzeinrichtungen auf der Systemplatine

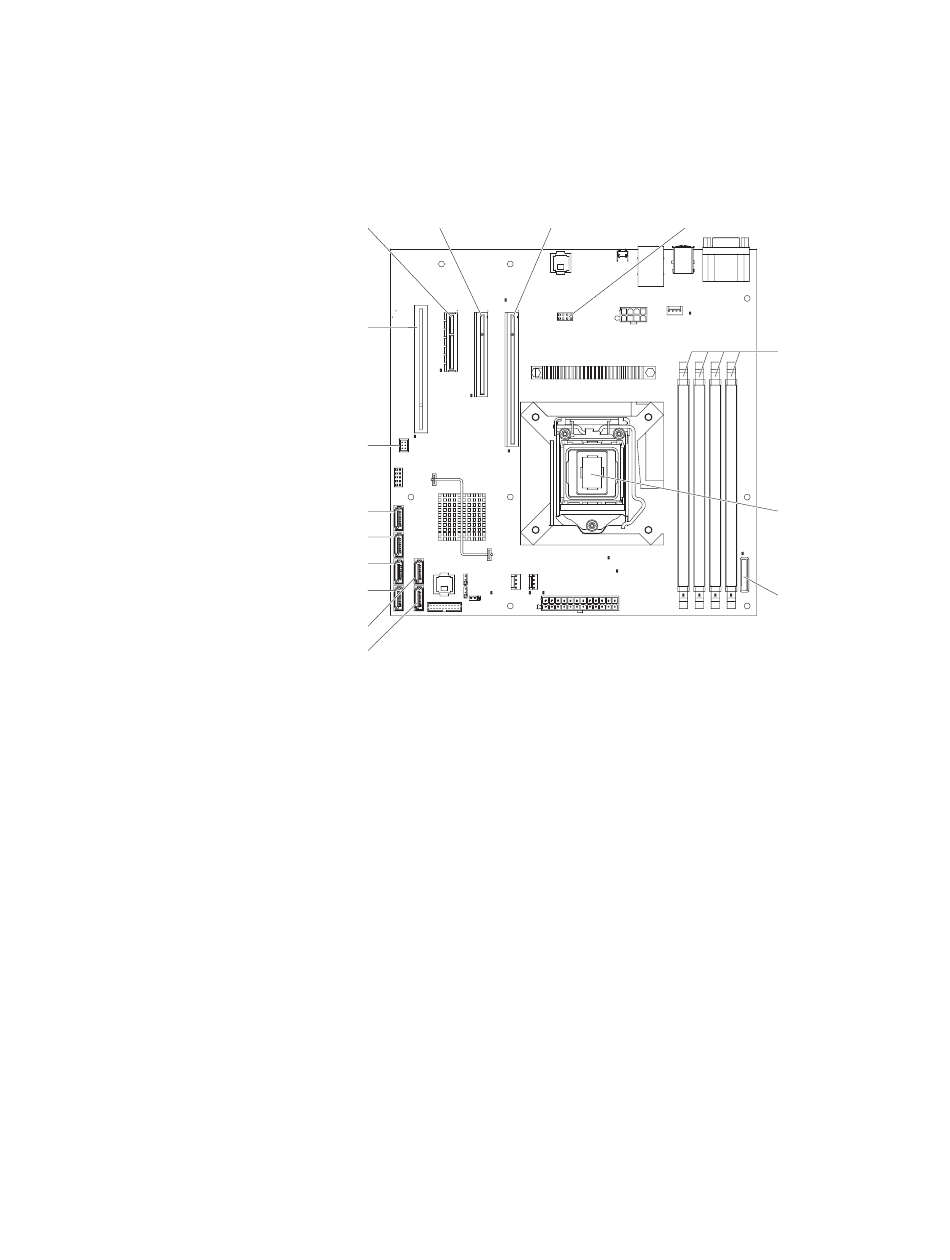

In der folgenden Abbildung sind die Systemplatine und die Anschlüsse für durch
den Benutzer installierbare Zusatzeinrichtungen dargestellt.
Anschluss für
internes optionales
USB-Bandlaufwerk
Steckplatz 2
PCIe2 x8
(8, 4, 1)
Steckplatz 3
25 W
PCIe2 x4
(4, 1)
25 W
Steckplatz 4
PCI 32 Bit,
33 MHz
SATA-Anschluss 5
SATA-Anschluss 4
SATA-Anschluss 3
SATA-Anschluss 2
SATA-Anschluss 1
SATA-Anschluss 0
Steckplatz 1
PCIe2 x16
(8, 4, 1)
Optionaler Virtual
25 W
Media Key-Anschluss
Kapitel 2. Zusatzeinrichtungen installieren
DIMMs 4-1
Mikroprozessor
Batterie
19
