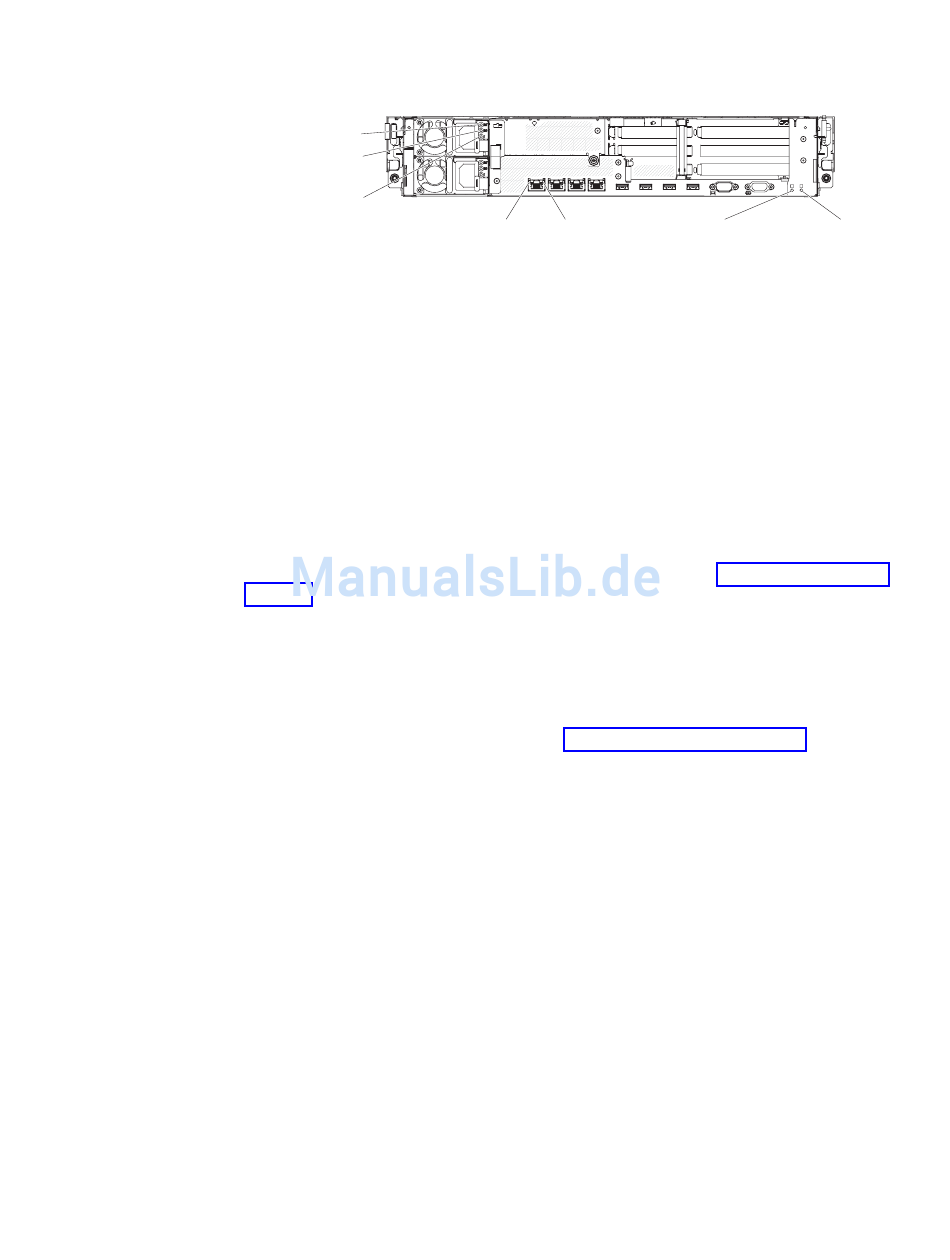

In der folgenden Abbildung sind die Anzeigen an der Rückseite des Servers darge-
stellt.
Wechselstrom-
anzeige (grün)
Gleichstrom-
anzeige (grün)
Fehleranzeige für
Netzteil (gelb)
Ethernet-Aktivitätsanzeigen: Diese Anzeigen leuchten, wenn der Server Signale
an das an den Ethernet-Anschluss angeschlossene Ethernet-LAN sendet oder von
dort empfängt.
Ethernet-Verbindungsanzeigen: Wenn diese Anzeigen leuchten, besteht eine akti-
ve Verbindung zu einer 10BASE-T-, 100BASE-TX- oder 1000BASE-TX-Schnittstelle
über den Ethernet-Port.
Betriebsanzeige für Wechselstrom: Jedes Hot-Swap-Netzteil verfügt über eine
Wechselstromanzeige und eine Gleichstromanzeige. Wenn die Betriebsanzeige für
Wechselstrom leuchtet, wird das Netzteil mit ausreichend Strom durch das Netzka-
bel versorgt. Während des normalen Betriebs leuchtet sowohl die Betriebsanzeige
für Wechselstrom als auch die Betriebsanzeige für Gleichstrom. Informationen zu
allen anderen Anzeigekombinationen finden Sie im Abschnitt „Netzteilanzeigen" auf
Seite 24.
Gleichstromanzeige: Jedes Hot-Swap-Netzteil verfügt über eine Gleichstromanzei-
ge und eine Wechselstromanzeige. Wenn die Betriebsanzeige für Gleichstrom
leuchtet, versorgt das Netzteil das System ordnungsgemäß mit Gleichstrom. Wäh-
rend des normalen Betriebs leuchtet sowohl die Betriebsanzeige für Wechselstrom
als auch die Betriebsanzeige für Gleichstrom. Informationen zu allen anderen Anzei-
gekombinationen finden Sie im Abschnitt „Netzteilanzeigen" auf Seite 24.
Netzteilfehleranzeige: Wenn die Netzteilfehleranzeige leuchtet, ist das entspre-
chende Netzteil ausgefallen.
Systempositionsanzeige: Mit dieser Anzeige können Sie den Server ausfindig ma-
chen, wenn sich an seinem Standort noch andere Server befinden. Sie können die-
se Anzeige mithilfe von IBM Systems Director oder von der IMM2-Webschnittstelle
über Fernzugriff aktivieren.
Systemfehleranzeige: Wenn diese Anzeige leuchtet, ist ein Systemfehler aufgetre-
ten. Zur näheren Bestimmung des Fehlers leuchtet außerdem eine Anzeige im Dia-
gnosefeld "Light Path Diagnostics".
Positionen der Erweiterungssteckplätze für PCI-Adapterkarten
Je nach Serverkonfiguration sind die Positionen der Adaptererweiterungssteckplätze
an der Rückseite des Servers möglich.
Ethernet- Ethernet-
Verbindungs- Aktivitäts-
anzeige anzeige
Kapitel 1. System x3630 M4-Server vom Typ 7158
System- Systemfehler-
positions- anzeige
anzeige
