v Protokollüberprüfungsanzeige: Diese gelbe Anzeige leuchtet, wenn ein Sys-
v Systemfehleranzeige: Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler
v Grundstellungsknopf (Reset): Drücken Sie diesen Knopf, um den Server zu-

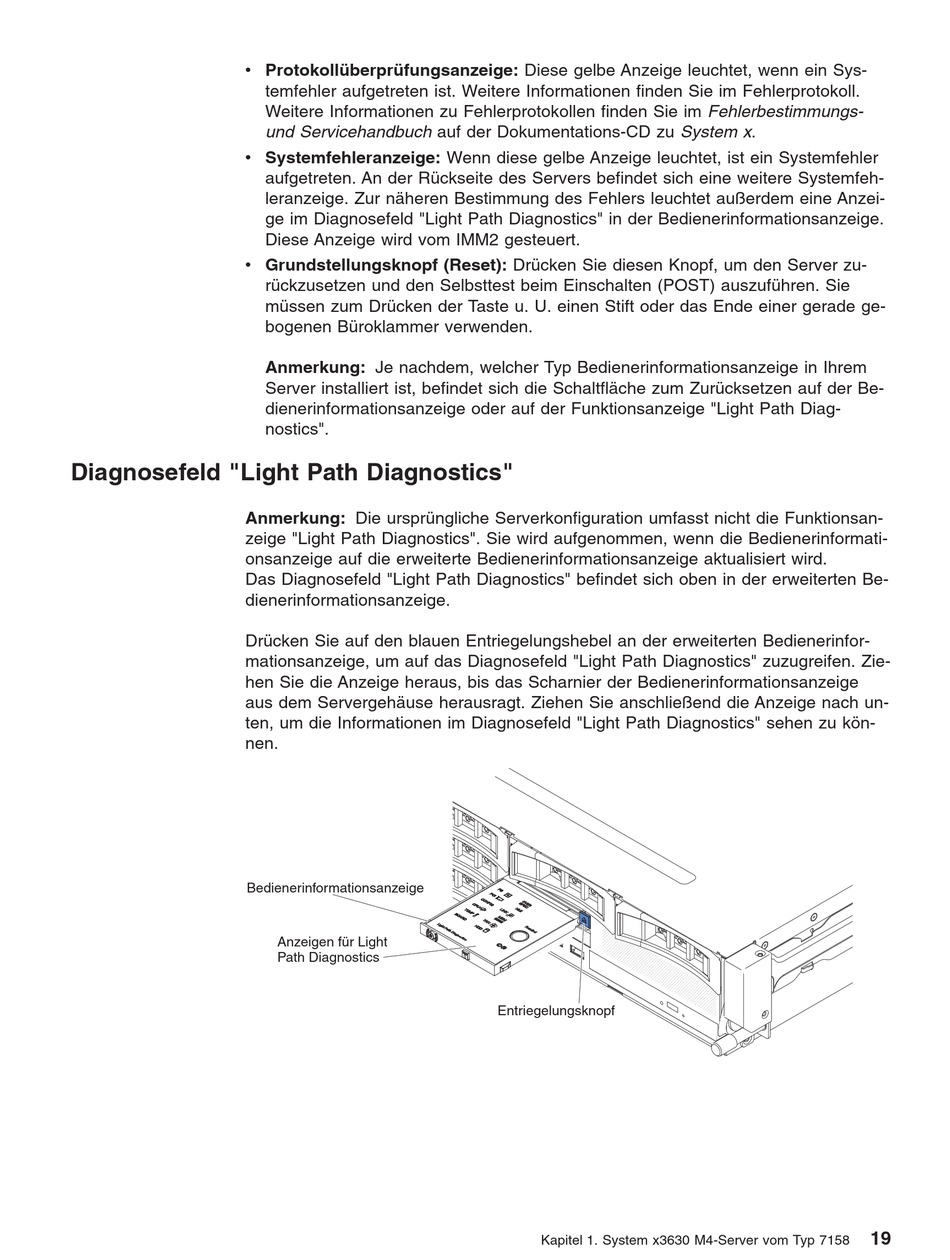

Diagnosefeld "Light Path Diagnostics"

Anmerkung: Die ursprüngliche Serverkonfiguration umfasst nicht die Funktionsan-
zeige "Light Path Diagnostics". Sie wird aufgenommen, wenn die Bedienerinformati-
onsanzeige auf die erweiterte Bedienerinformationsanzeige aktualisiert wird.
Das Diagnosefeld "Light Path Diagnostics" befindet sich oben in der erweiterten Be-
dienerinformationsanzeige.
Drücken Sie auf den blauen Entriegelungshebel an der erweiterten Bedienerinfor-
mationsanzeige, um auf das Diagnosefeld "Light Path Diagnostics" zuzugreifen. Zie-
hen Sie die Anzeige heraus, bis das Scharnier der Bedienerinformationsanzeige
aus dem Servergehäuse herausragt. Ziehen Sie anschließend die Anzeige nach un-
ten, um die Informationen im Diagnosefeld "Light Path Diagnostics" sehen zu kön-
nen.
Bedienerinformationsanzeige
temfehler aufgetreten ist. Weitere Informationen finden Sie im Fehlerprotokoll.
Weitere Informationen zu Fehlerprotokollen finden Sie im Fehlerbestimmungs-
und Servicehandbuch auf der Dokumentations-CD zu System x.
aufgetreten. An der Rückseite des Servers befindet sich eine weitere Systemfeh-
leranzeige. Zur näheren Bestimmung des Fehlers leuchtet außerdem eine Anzei-
ge im Diagnosefeld "Light Path Diagnostics" in der Bedienerinformationsanzeige.
Diese Anzeige wird vom IMM2 gesteuert.
rückzusetzen und den Selbsttest beim Einschalten (POST) auszuführen. Sie
müssen zum Drücken der Taste u. U. einen Stift oder das Ende einer gerade ge-
bogenen Büroklammer verwenden.
Anmerkung: Je nachdem, welcher Typ Bedienerinformationsanzeige in Ihrem
Server installiert ist, befindet sich die Schaltfläche zum Zurücksetzen auf der Be-
dienerinformationsanzeige oder auf der Funktionsanzeige "Light Path Diag-
nostics".
Anzeigen für Light
Path Diagnostics
Entriegelungsknopf
Kapitel 1. System x3630 M4-Server vom Typ 7158
