10.6 Rodage de la garniture mécanique
Les faces de la garniture mécanique sont lubrifiées par le liquide
pompé. Une petite fuite est donc possible. Lors de la première
mise en service de la pompe, ou lorsqu'une nouvelle garniture
mécanique est installée, un certain temps de fonctionnement est
nécessaire avant que la fuite ne soit réduite à un niveau accep-
table. Le temps nécessaire dépend des conditions de fonctionne-
ment. À chaque changement de conditions, un nouveau rodage
commence.
Sous conditions de fonctionnement ordinaires, le liquide qui fuit
s'évapore. Aucune fuite ne sera alors détectée.
Les liquides comme le kérosène ne s'évaporent pas et des
gouttes sont visibles, mais cela ne provient pas d'un dysfonction-
nement de la garniture mécanique.
Garnitures mécaniques
Faire très attention aux garnitures mécaniques. Si la garniture
mécanique est endommagée, cette dernière fuira dès les pre-
mières heures de fonctionnement. La cause principale est une
mauvaise installation de la garniture ou du tuyau pour le liquide
de rinçage et/ou une mauvaise manutention de la pompe lors de
l'installation.
Presse-étoupe
Le fouloir du presse-étoupe ne doit pas être trop serré au démar-
rage afin de laisser assez de liquide lubrifier l'arbre et les bagues
de tresses. Dès que le corps du presse-étoupe et le fouloir du
presse-étoupe ont atteint approximativement la même tempéra-
ture que les autres pièces de la pompe, le rodage du presse-
étoupe est terminé. Si le presse-étoupe fuit trop, resserrer légère-
ment et de façon régulière pendant que la pompe fonctionne.
Pour assurer une lubrification continue, quelques gouttes doivent
toujours s'écouler du presse-étoupe pour protéger les bagues de
tresses ou la chemise d'arbre. Nous recommandons 40 à 60
gouttes/minute.
10.7 Marche/arrêt du moteur
Nombre maxi de démarrages par heure
Taille
2
56-71 100
80-100 60
112-132 30
160-180 15
200-225 8
250-315 4
10.8 Lectures de référence de l'équipement de
surveillance
Il est recommandé de prendre d'abord connaissance des para-
mètres suivants :
• niveau de vibration - utiliser les points de mesure
• température du palier - si les capteurs sont installés
• pression d'aspiration et de refoulement - utiliser les mano-
mètres.
Ces relevés peuvent être utilisés comme référence en cas de
fonctionnement anormal.
Nombre de pôles
4 6
250 350
140 160
60 80
30 50
15 30
8 12

11. Maintenance

Avertissement
Avant toute intervention sur le produit, couper l'ali-
mentation électrique. S'assurer qu'elle ne risque pas
d'être réenclenchée accidentellement.

11.1 Pompe

La pompe ne nécessite aucune opération de maintenance.
11.1.1 Garnitures mécaniques
Les garnitures mécaniques nécessitent peu d'entretien et ne
fuient presque jamais. Si des suintements importants ou crois-
sants se produisent, la garniture mécanique doit être contrôlée
immédiatement. Si les surfaces de frottement sont endomma-
gées, remplacer la garniture mécanique complète. Les garnitures
mécaniques doivent être traitées avec la plus grande précaution.
11.1.2 Presse-étoupe
Si le presse-étoupe fuit trop et qu'il ne peut pas être serré davan-
tage, celui-ci doit être regarni. Après démontage, nettoyer et
contrôler la chemise d'arbre, la chambre et le fouloir du presse-
étoupe. Pour plus d'informations, se reporter aux kits de mainte-
nance et de réparation des NK.
11.1.3 Remplacement des bagues de tresses
3

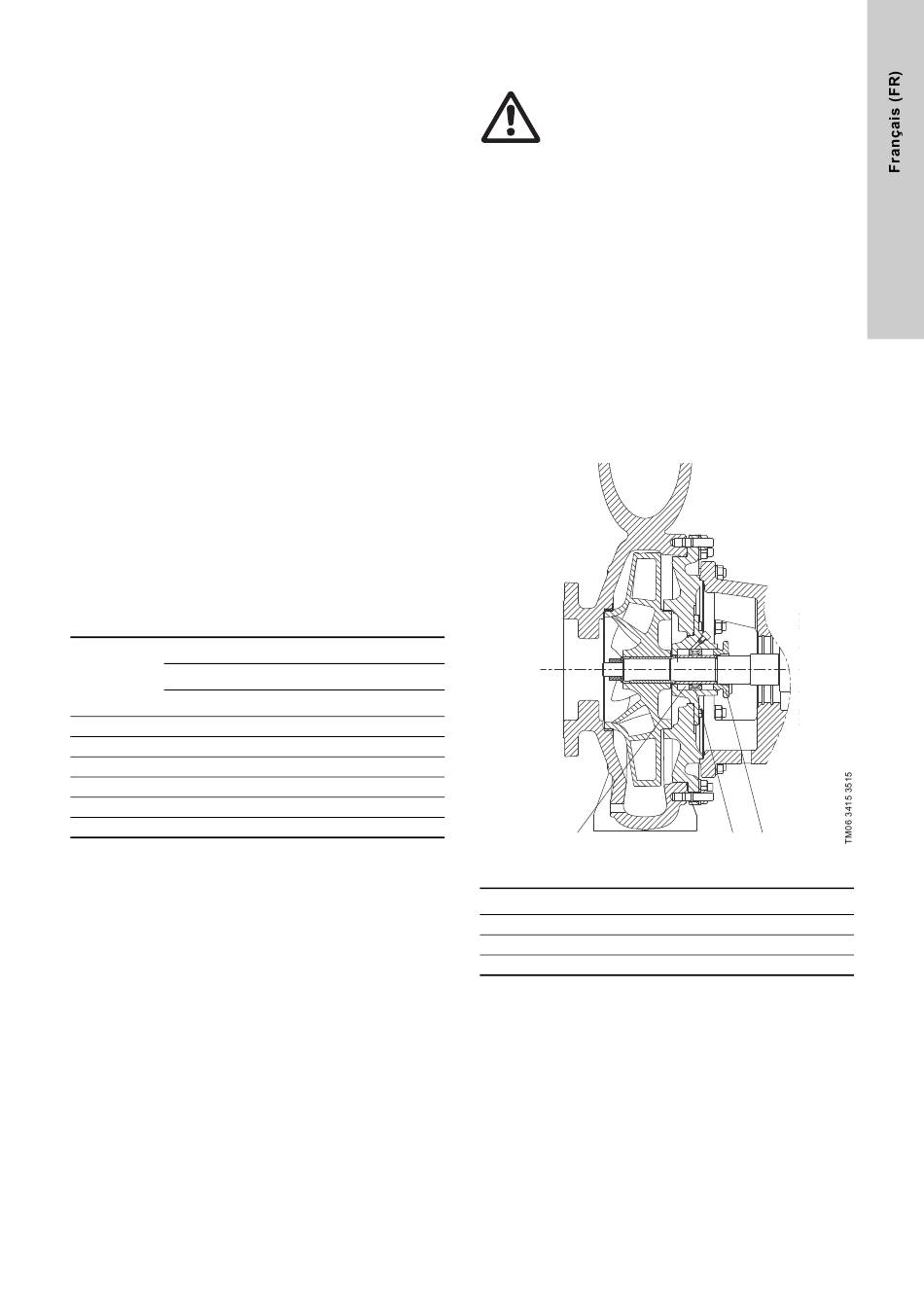

Fig. 29 Vue en coupe du presse-étoupe
Pos. Description
1 Fouloir du presse-étoupe
2 Bague de tresse
3 Bague de distribution
Pour remplacer les tresses, procéder comme suit :
1. Desserrer le fouloir du presse-étoupe et le retirer.
2. Enlever l'ancienne bague de tresse, la garniture de distribu-
tion (le cas échéant) et les bagues de tresses à l'arrière de la
garniture de distribution à l'aide d'un crochet prévu à cet effet.
3. Insérer, l'une après l'autre, deux nouvelles bagues de tresses.
Les mettre en place en plaçant les joints à 120 degrés.
4. Insérer la bague de distribution, le cas échéant.
5. Pour D24/D32, insérer en une et pour D42/D48/D60, insérer
deux bagues de tresses supplémentaires, en plaçant les joints
à 120 degrés. En l'absence de bague de distribution, deux
bagues de tresse supplémentairs sont nécessaires.
6. Réinstaller le fouloir du presse-étoupe.
2 1
