7.2.1 Procedure
1. Voorbereiding van de fundering
2. Waterpas maken van de voetplaat
3. Voor-uitlijning
4. Aanvullen met cementspecie
5. Definitieve uitlijning volgens sectie

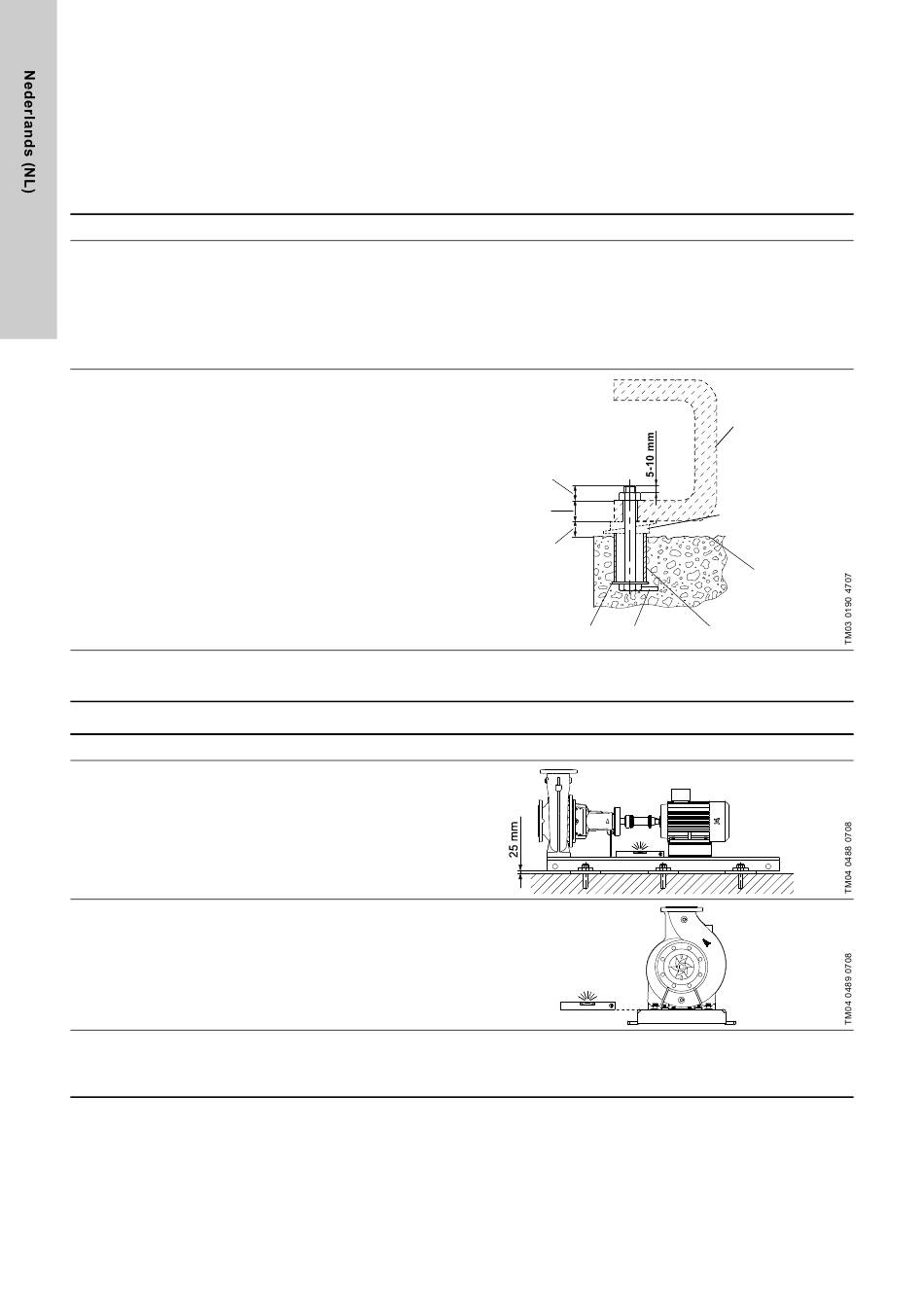

1: Voorbereiding van de fundering
We adviseren de volgende procedure voor een goede fundering.
Stap Actie
Gebruik een goedgekeurd, niet-krimpend beton. Neem
bij twijfel contact op met uw beton-/cementleverancier.
Giet de fundering zonder onderbrekingen tot 19-32 mm
onder het uiteindelijke niveau. Gebruik trilapparaten om
1
het beton gelijkmatig te verdelen. Het bovenoppervlak
dient goed ingekrast en gegroefd te zijn voordat het
beton uithardt. Hierdoor kan de cementspecie later goed
aan het beton hechten.
Plaats de funderingsbouten in het beton. Zorg dat de
bouten lang genoeg zijn om door de cementspecie, vul-
2
stukken, het onderste deel van de voetplaat, moeren en
sluitringen te kunnen steken.
Laat de fundering enkele dagen uitharden voordat de
3 voetplaat waterpas wordt gemaakt en met cementspecie
wordt opgevuld.
2: Waterpas maken van de voetplaat
Stap Actie
Hijs de voetplaat op tot het uiteindelijke niveau 19-32 mm
boven de betonnen fundering, en ondersteun de voet-
1
plaat met blokken en vulstukken bij de funderingsbouten
en midden tussen de bouten.
Maak de voetplaat waterpas door vulstukken onder de
2
voetplaat toe te voegen of te verwijderen.
Maak de moeren van de funderingsbout vast tegen de
voetplaat. Zorg dat het leidingwerk tegen de pompflen-
3
zen kan worden uitgelijnd zonder dat er spanning op de
leidingen of flenzen komt te staan.
418
7.3 Uitlijnen.
19-32 mm toe-
Illustratie
Boutlengte
boven voet-
plaat
Dikte van
voetplaat
•
• • •
•
•
•
•
•
•
• •
gestaan voor • •
•
•
• •
•
•
•
•
• • •
•
• •
•
• •
•
cementspecie •
•
• •
• • •
•
•
• •
• •
•
•
• • •
•
•
•
• •
• • • •
• •
• •
• • • • •
•
•
• • •
•
•
• • • •
• • •
• • • •
• • •
•
• •
•
• •
•
•
Sluitring Uitsteeksel
Illustratie
Funderingsplaat
Ruimte voor wig-
gen en vulstuk-
ken
• •
• • • •
• • • •
•
• • • • •
• • • •
• • • • • •
• • •
• • • • •
• • • •
• • •
• • • • • • •
• • •
• • •
• • • • •
• • • •
• • • • •
• • • • •
• • •
• • • •
• • • • • • •
• • • •
• • • • •
• • • •
• • • • •
• • •
• • • • •
• •
• • • •
• • • • •
•
• • • • • •
• • • • • Ruwe boven-
•
• • • • •
• •
• • •
• • •
• • •
• • • •
• • •
• •
•
• • • • • •
• • •
• • • • •
• • •
• • • • •
zijde van de fun-
• • • •
• •
• • •
•
• • • • •
• • • •
• • •
• • • • •
• • •
• • •
• •
• •
• •
• • •
• • • •
• • • • dering
• •
• • •
• • •
• •
Mantelbuis
