7. Instalación mecánica
7.1 Ubicación de la bomba
La bomba debe situarse en una ubicación con buena ventilación,
pero protegida de las heladas.
Aviso
El bombeo de líquidos calientes o fríos exige tomar
las medidas necesarias para evitar que las personas
puedan entrar en contacto accidentalmente con
superficies calientes o frías.
Debe existir espacio suficiente para desmontar la bomba o el
motor con fines de inspección y reparación.
• Las bombas equipadas con motores de hasta 4 kW, inclusive,
necesitan un espacio libre de 0,3 m detrás del motor.
• Las bombas equipadas con motores de 5,5 kW y superiores
necesitan un espacio libre de 0,3 m por detrás del motor y por
lo menos un espacio libre de 1 metro por encima del motor
para que se pueda utilizar un equipo de izado.
0,25 - 4 kW
5,5 kW o más
1 m

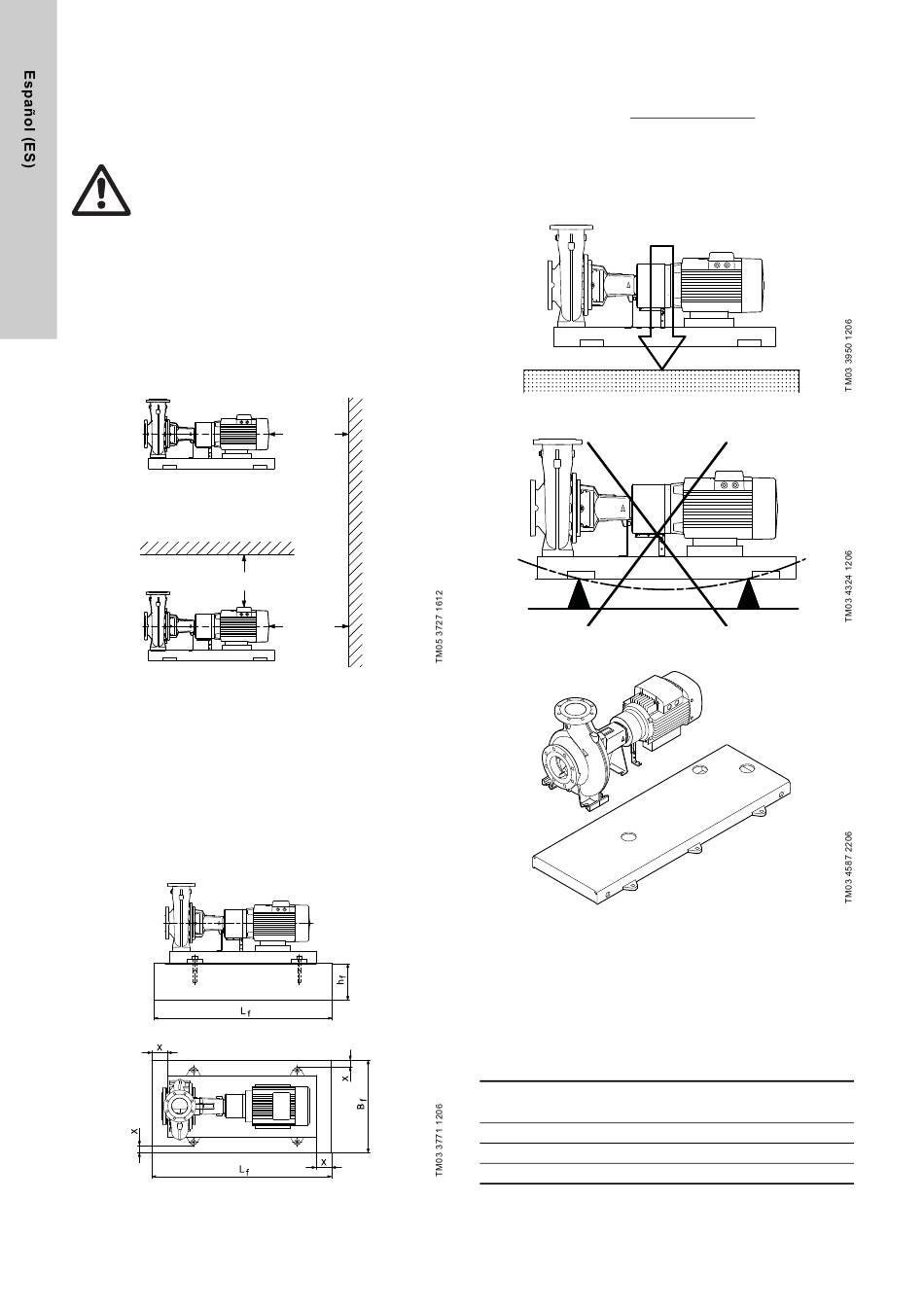

Fig. 7 Espacio libre requerido por detrás del motor
7.2 Cimentación y lechado de bombas NK y NKG
montadas horizontalmente con bancada
Recomendamos la instalación de la bomba sobre una plataforma
rígida y plana de cemento lo suficientemente pesada como para
dotar de un apoyo permanente a toda la bomba. La plataforma
debe poder absorber cualquier vibración, tensión normal o
impacto. Como norma general, el peso de la plataforma de
cemento debe ser equivalente a 1,5 veces el peso de la bomba.
La plataforma debe ser 100 mm más grande que la bancada por
los cuatro lados. Consulte la fig. 8.
Fig. 8 Plataforma, X igual a un mínimo de 100 mm
174
0,3 m
0,3 m
La altura mínima de la plataforma (h
empleando la siguiente fórmula:
h =
f
L
p
La densidad del cemento (δ) se suele asumir equivalente a 2.200
3
kg/m .
Sitúe la bomba en la plataforma y fíjela. La bancada debe estar
apoyada en toda su área. Consulte la fig. 9.
Fig. 9 Asentamiento correcto
Fig. 10 Asentamiento incorrecto
Fig. 11 Bancada con orificios de vertido
Es importante preparar una buena plataforma antes de proceder
con la instalación de la bomba.
Las bombas NK y NKG con bancada están siempre preparadas
para el lechado.
En las bombas NK y NKG con motores de 2 polos y potencia
equivalente o superior a 55 kW, el lechado de la bancada es obli-
gatorio a fin de evitar que avance la energía de la vibración del
motor giratorio y el caudal de líquido.
P2 inferior o igual a
45 kW
2 polos Lechado opcional
4 polos
6 polos
) se puede calcular
f
× 1,5
m
bomba
× B × δ
p cemento
P2 igual o superior a
55 kW
Lechado obligatorio
Lechado opcional
Lechado opcional
