7.6 Juntas de compensação
As juntas de compensação apresentam as seguintes vantagens:
• absorção da expansão e contracção térmica das tubagens
provocadas por variações na temperatura do líquido.
• redução das influências mecânicas relacionadas com picos de
pressão na tubagem
• isolamento de ruídos produzidos pela estrutura na tubagem;
aplica-se apenas a juntas de compensação com foles em bor-
racha.
Não instale juntas de compensação para compensar
imprecisões na tubagem, tais como deslocamento
Nota
central ou desalinhamento das flanges.
As juntas de compensação devem ser instaladas a uma distância
mínima de 1 a 1 1/2 diâmetros de tubagem da bomba, tanto no
lado da aspiração como da descarga. Isto evita turbulência nas
juntas, o que resulta em condições ideais de aspiração e numa
perda de pressão mínima no lado da descarga. A velocidades de
caudal superiores a 5 m/s, recomenda-se a instalação de juntas
de compensação de maiores dimensões na tubagem.

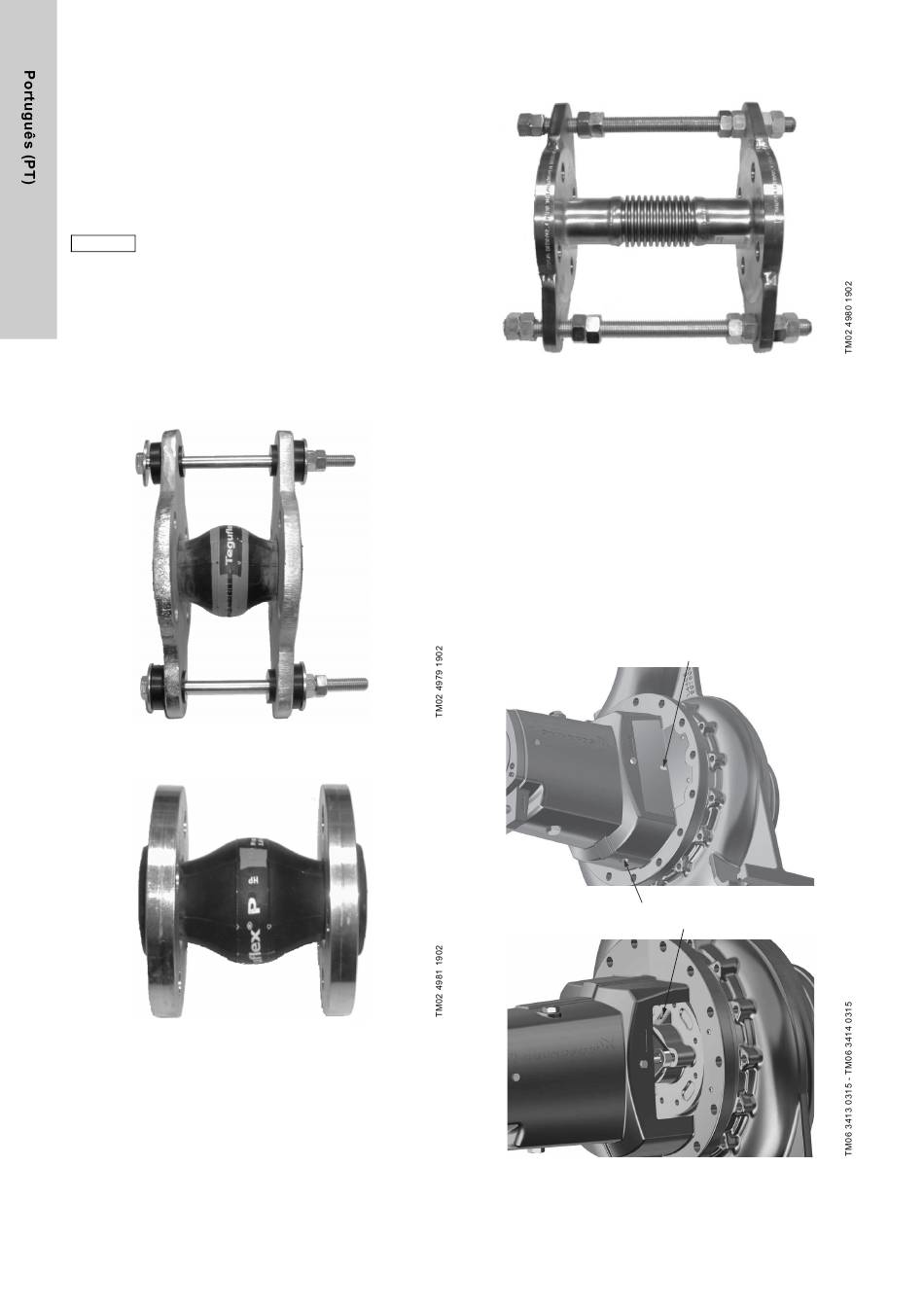

As figuras 15 e 16 apresentam exemplos de juntas de compensa-
ção com foles em borracha com ou sem tirantes.
Fig. 15 Junta de compensação com foles em borracha com
tirantes
Fig. 16 Junta de compensação com foles em borracha sem
tirantes
As juntas de compensação com tirantes podem ser utilizadas
para reduzir os efeitos das forças de expansão/contracção na
tubagem. Recomendamos sempre juntas de compensação com
tirantes para flanges superiores a DN 100.
Fixe as tubagens de forma a que não exerçam pressão nas jun-
tas de compensação e na bomba. Siga as instruções do fornece-
dor e transmita-as aos consultores ou técnicos de instalação da
tubagem.
478
A figura 17 apresenta um exemplo de uma junta de compensação
com foles em metal com tirantes.
Fig. 17 Junta de compensação com foles em metal com
tirantes
A temperaturas acima dos +100 °C, combinadas com uma pres-
são elevada, é preferível utilizar juntas de compensação com fole
em metal, devido ao risco de ruptura do fole em borracha.
7.7 Tubagem da caixa de empanque de cordão
As bombas com caixa de empanque de cordão têm fugas contí-
nuas durante o funcionamento normal. Recomendamos a ligação
de uma tubagem de drenagem ao orifício de drenagem da caixa
de rolamentos, pos. A, G1/2, para recolher as fugas de líquido.
Para bombas com caixa de empanque de cordão, tipo SNF, e
líquido vedante externo, ligue a tubagem de drenagem ao orifí-
cio, pos. B, G1/8, antes de proceder ao arranque da bomba. O
orifício de saída da tubagem de lavagem externa, pos. C, é de
∅10.
A
Fig. 18 Ligações de tubagem para o funcionamento da caixa
de empanque de cordão
C
B
