Grundfos NK Serie Montage- Und Betriebsanleitung Seite 557

Steg
21
22
23
24
25
26

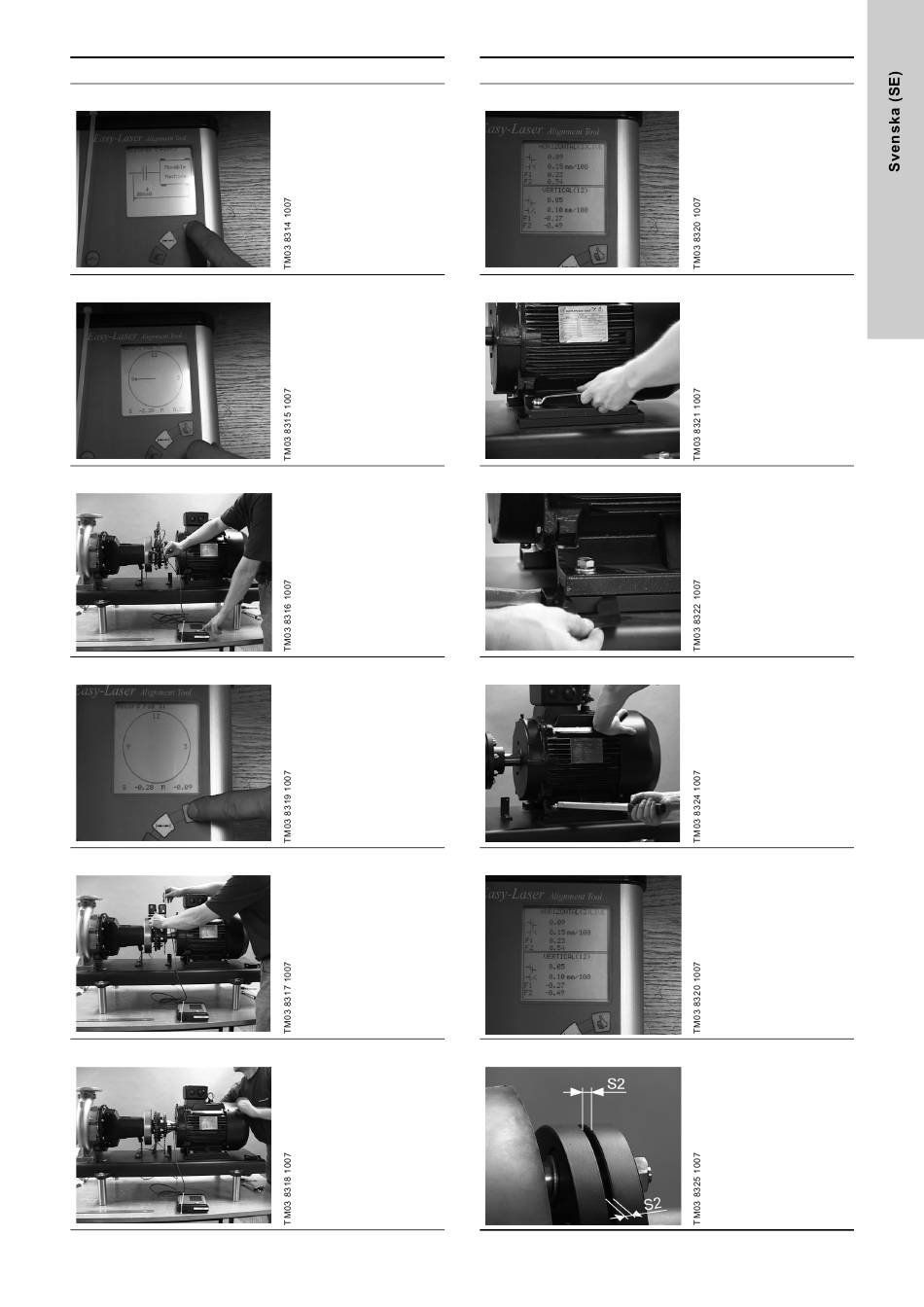

Åtgärd
Mät avståndet mellan S-
enheten och den bakre
skruven på motorn.
Styrenheten visar att
laserenheterna ska vri-
das till läge klockan 9.
Vrid laserenheterna till
läge klockan 9.
Bekräfta på styrenhe-
ten.
Vrid laserenheterna till
läge klockan 12.
Bekräfta på styrenhe-
ten.
Vrid laserenheterna till
läge klockan 3.
Bekräfta på styrenhe-
ten.
Steg
27
28
29
30
31
32
Åtgärd
Om de uppmätta vär-
dena är mindre än 0,1
mm är inriktningen klar.
Gå till steg 32.
Justera motorns posi-
tion. Lossa skruvarna
som håller motorn på
plats.
Använd mellanläggs-
brickor av lämplig tjock-
lek.
Dra åt skruvarna till kor-
rekt moment igen.
Upprepa inriktningen
tills värdena faller inom
toleranserna. Gå till
steg 22.
Kontrollera spalten S2.
Se tabellen Spaltvidd S2
på sidan 558.
557
