7. Μηχανική εγκατάσταση
7.1 Θέση της αντλίας
Η αντλία πρέπει να τοποθετείται σε καλά αεριζόμενο, αλλά
προφυλαγμένο από τον παγετό χώρο.
Προειδοποίηση
Φροντίστε να διασφαλίσετε ότι κανένα άτομο δεν θα
έρθει σε επαφή με κρύες ή θερμές επιφάνειες κατά
την άντληση ψυχρών ή θερμών υγρών.
Για λόγους επιθεώρησης και επισκευών, αφήστε επαρκή χώρο για
την αφαίρεση της αντλίας ή του κινητήρα.
• Αντλίες εξοπλισμένες με κινητήρες μέχρι και 4 kW χρειάζονται
ένα διάκενο 0,3 m πίσω από τον κινητήρα.
• Αντλίες εξοπλισμένες με κινητήρες 5,5 kW και πάνω
χρειάζονται ένα διάκενο 0,3 m πίσω από τον κινητήρα και
τουλάχιστον 1 μέτρο πάνω από τον κινητήρα ώστε να
επιτρέπεται η χρήση ανυψωτικού εξοπλισμού.
0,25 - 4 kW
5,5 kW και πάνω
1 m

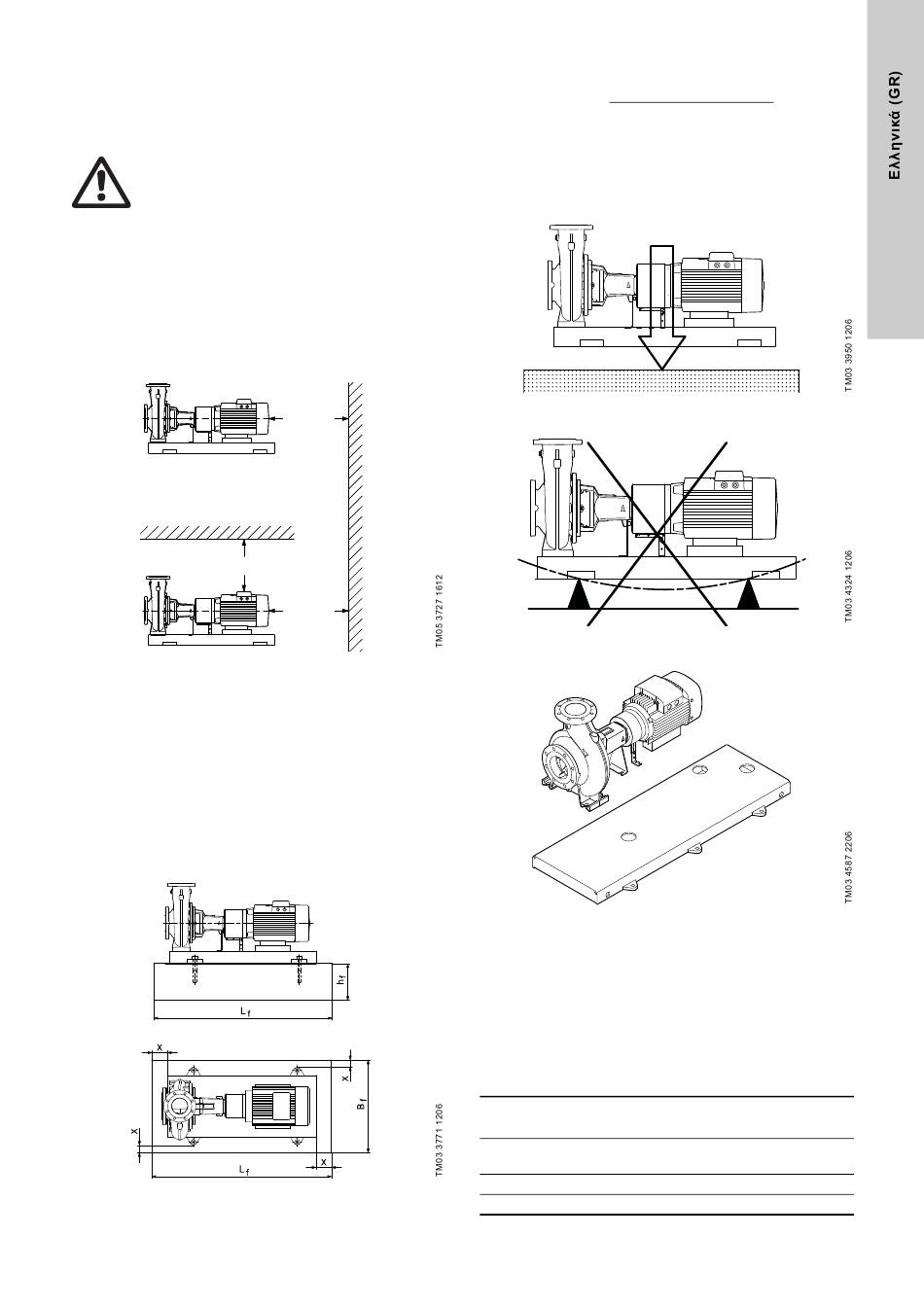

Σχ. 7 ∆ιάκενο πίσω από τον κινητήρα
7.2 Βάση και ρευστοκονίαμα οριζόντια τοποθετημένων
αντλιών ΝΚ, ΝΚG με πλαίσιο βάσης
Συνιστάται η τοποθέτηση της αντλίας σε μια επίπεδη και άκαμπτη
βάση από σκυρόδεμα, η οποία είναι αρκετά βαριά ώστε να
προσφέρει μόνιμη και σταθερή υποστήριξη σε όλη την αντλία. Η
βάση πρέπει να είναι σε θέση να απορροφήσει κάθε κραδασμό,
συνήθη καταπόνηση ή κτύπημα. Κατά κανόνα, το βάρος της
βάσης από σκυρόδεμα πρέπει να είναι 1,5 φορά το βάρος της
αντλίας.
Η βάση πρέπει να είναι 100 mm μεγαλύτερη από το πλαίσιο
βάσης και στις τέσσερις πλευρές. Βλέπε σχήμα 8.
Σχ. 8 Βάση, X ίσον με τουλάχιστον 100 mm
0,3 m
0,3 m
Τότε μπορεί να υπολογιστεί και το ελάχιστο ύψος της βάσης, (h
m
h =
f
× B
L
f
Η πυκνότητα, δ, του σκυροδέματος λαμβάνεται συνήθως ως
3
2.200 kg/m .
Τοποθετήστε την αντλία επάνω στη βάση και στερεώστε την. Το
πλαίσιο βάσης πρέπει να υποστηρίζεται σε όλη του την
επιφάνεια. Βλέπε σχήμα 9.
Σχ. 9 Σωστή βάση έδρασης
Σχ. 10 Λανθασμένη βάση έδρασης
Σχ. 11 Πλαίσιο βάσης με οπές έγχυσης
Η προετοιμασία μίας σωστής βάσης έδρασης είναι σημαντική
πριν από την τοποθέτηση της αντλίας.
Οι αντλίες ΝΚ, ΝΚG με πλαίσιο βάσης είναι πάντα έτοιμες για
στερέωση με ρευστοκονίαμα.
Για αντλίες NΚ, NΚG με διπολικούς κινητήρες ίσους ή
μεγαλύτερους από 55 kW, η στερέωση με ρευστοκονίαμα στο
πλαίσιο βάσης είναι υποχρεωτική για την απόσβεση των
κραδασμών που προέρχονται από τον περιστρεφόμενο κινητήρα
και την παροχή του υγρού.
P2 μικρότερη ή ίση με
45 kW
Προαιρετική χρήση
2-πολικός
ρευστοκονιάματος
4-πολικός Προαιρετική χρήση ρευστοκονιάματος
6-πολικός Προαιρετική χρήση ρευστοκονιάματος
× 1,5
αντλίας
× δ
f σκυροδέματος
P2 ίση ή μεγαλύτερη
από 55 kW
Υποχρεωτική χρήση
ρευστοκονιάματος
255
):
