6. Condiciones de funcionamiento

6.1 Temperatura ambiente y altitud

La temperatura ambiente y la altitud de la instalación son facto-
res importantes para la vida del motor, ya que influyen en la vida
de los cojinetes y del sistema de aislamiento.
Si la temperatura ambiente excede la temperatura ambiente
máxima recomendada o la altitud de la instalación excede la alti-
tud máxima recomendada por encima del nivel del mar (consulte
la fig. 4), el motor no podrá trabajar a carga completa debido a la
baja densidad y, por consiguiente, el bajo efecto refrigerador del
aire. En estos casos puede ser necesario utilizar un motor más
potente.
P2
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000

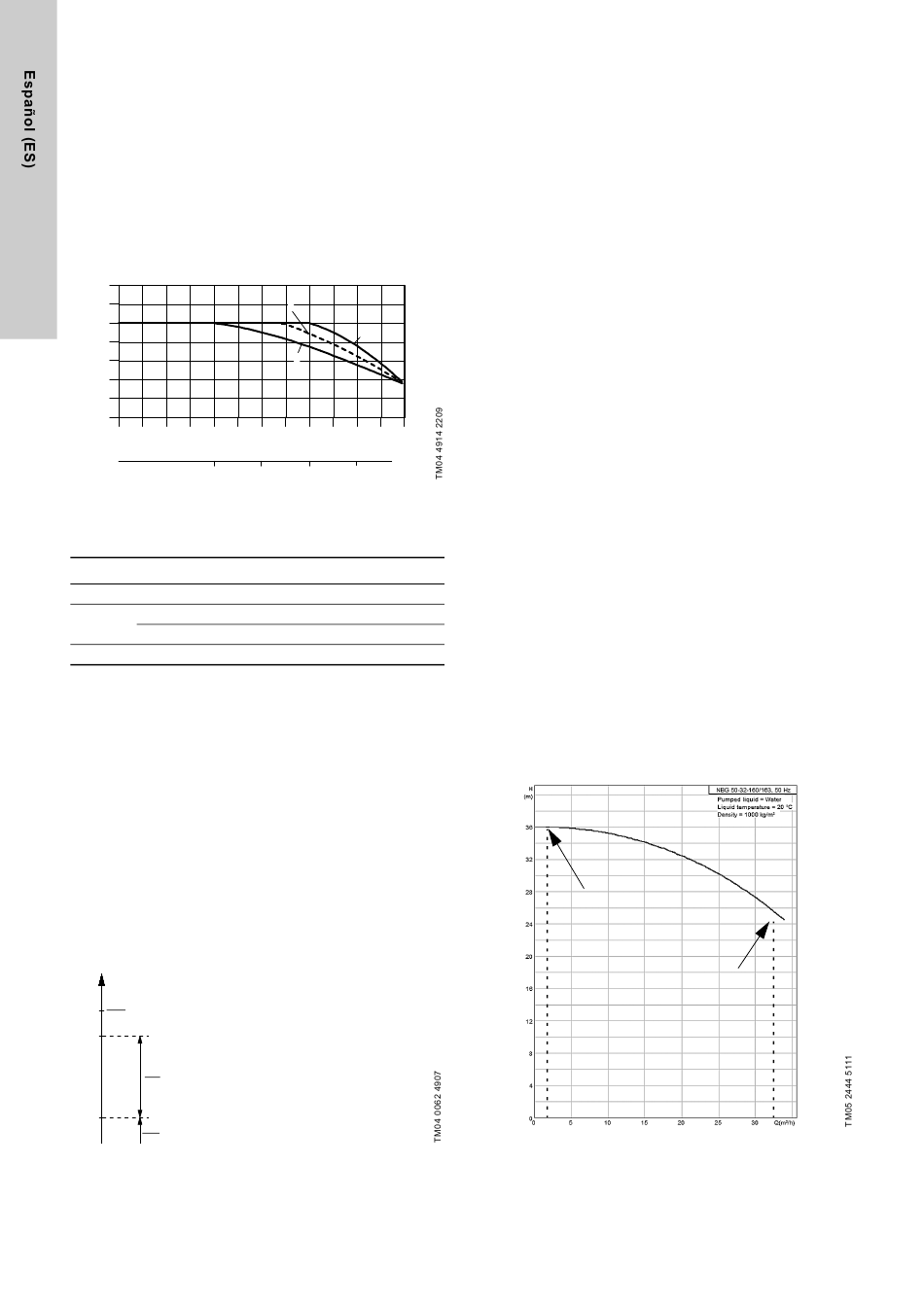

Fig. 4 La potencia máxima del motor depende de la
temperatura ambiente y de la altitud
Leyenda
Pos. Descripción
1 0,25 - 0,55 kW, motores MG
0,75 - 22 kW, motores MG (IE2/IE3)
2
0,75 - 450 kW, motores MMG-H (IE2)
3 0,75 - 462 kW, motores Siemens (IE2)
Ejemplo: Bomba con motor MG de 1,1 kW (IE2). Si esta bomba
se instala a 4750 metros sobre el nivel del mar, el motor no
deberá cargarse más del 88 % de la potencia nominal. Por otra
parte, a una temperatura ambiente de 75 °C, el motor no debe
cargarse más del 78 % de la potencia nominal. Si la bomba se
instala a 4750 metros sobre el nivel del mar a una temperatura
ambiente de 75 °C, el motor no deberá cargarse más del 88 % x
78 % = 68,6 % de la potencia nominal.
6.2 Temperatura del líquido
-40 - +140 °C.
La temperatura máxima del líquido se indica en la placa de
características de la bomba. Depende del cierre mecánico ele-
gido.
Las normativas locales pueden limitar la temperatura a +120 °C
para bombas con carcasa de fundición EN-GJL-250.
6.3 Presión máxima de funcionamiento
Presión máxima de funcionamiento (presión por
encima de la presión atmosférica)
Presión de la bomba
Presión de entrada
Fig. 5 Presiones en la bomba
172
3
2
1
t [°C]
2250 3500 4750 m
La presión de entrada + la presión de la bomba deben ser inferio-
res a la presión máxima de funcionamiento, indicada en la placa
de características de la bomba. El funcionamiento contra una vál-
vula de descarga cerrada proporciona la presión de funciona-
miento más alta.
6.4 Presión mínima de entrada
Preste atención a la presión mínima de entrada para evitar la
cavitación. El riesgo de cavitación es mayor en las siguientes
situaciones:
• La temperatura del líquido es alta.
• El caudal es considerablemente superior al caudal nominal de
la bomba.
• La bomba está funcionando en un sistema abierto con altura
de aspiración.
• El líquido se aspira a través de tuberías largas.
• Las condiciones de entrada son deficientes.
• La presión de funcionamiento es baja.
6.5 Presión máxima de entrada
La presión de entrada + la presión de la bomba deben ser inferio-
res a la presión máxima de funcionamiento, indicada en la placa
de características de la bomba. El funcionamiento contra una vál-
vula de descarga cerrada proporciona la presión de funciona-
miento más alta.
6.6 Caudal mínimo
La bomba no debe funcionar contra una válvula de descarga
cerrada, ya que se produciría un aumento en la temperatura/for-
mación de vapor en la bomba. Este comportamiento podría pro-
vocar daños en el eje, la erosión del impulsor, una vida útil corta
de los engranajes, daños en los prensaestopas o en los cierres
mecánicos de los ejes, debido al estrés o vibración. El caudal
nominal continuo debe ser al menos el 10 % del caudal nominal.
El caudal nominal se indica en la placa de características de la
bomba.
6.7 Caudal máximo
No puede sobrepasarse el caudal máximo, ya que de lo contrario
habría riesgo, por ejemplo, de cavitación y sobrecarga.
Se puede leer el caudal nominal máximo y mínimo tanto en las
páginas de las curvas de rendimiento en los correspondientes
catálogos o en la curva específica de una bomba cuando se
selecciona en Grundfos Product Center.
Caudal mínimo
Caudal máximo
Fig. 6 Ejemplo de Grundfos Product Center mostrando el
caudal mínimo y máximo
