7.9 Monitoraggio dei cuscinetti

7.9.1 Livello di vibrazione

Il livello di vibrazione dà un'indicazione delle condizioni dei cusci-
netti.
I supporti cuscinetto con oliatore a livello costante sono predispo-
sti per la misurazione della vibrazione mediante il metodo degli
impulsi d'urto (SPM). Vedi fig. 24.

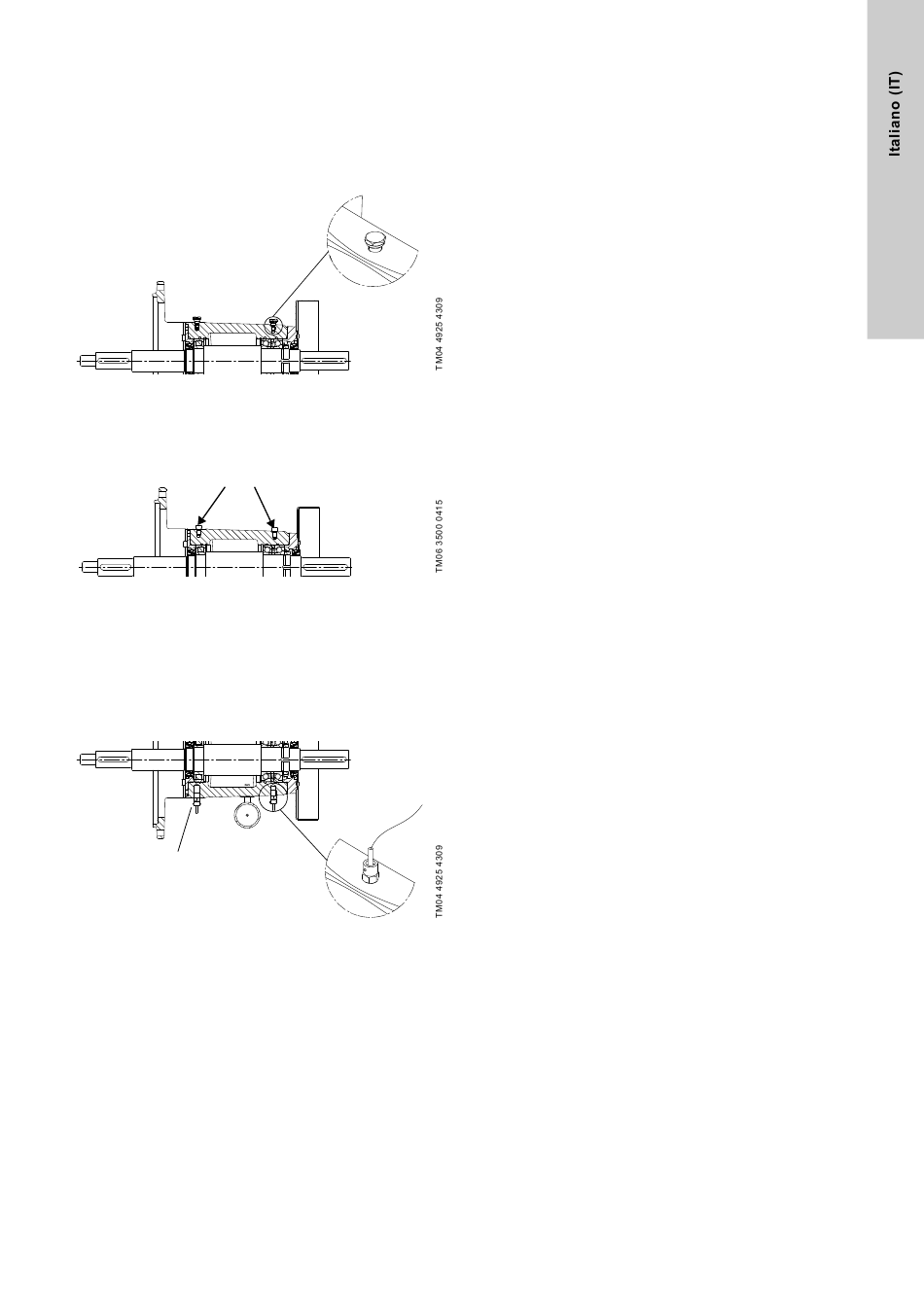

Fig. 24 Supporto cuscinetto con punti di misurazione SPM
I supporti cuscinetto con lubrificatori automatici a grasso o ingras-
satori sono preparati per l'applicazione successiva di attacchi
SPM. I fori vengono praticati in fabbrica. Vedi fig. 25.
Fori praticati per raccordo SPM
Fig. 25 Supporto cuscinetto per l'applicazione successiva di
dispositivi di misurazione SPM
7.9.2 Temperatura
I supporti cuscinetto con lubrificatori automatici, ingrassatori o
oliatore a livello costante dispongono di fori per sensori Pt100 per
monitorare la temperatura dei cuscinetti.
Questi sensori possono essere installati in fabbrica, ma anche
applicati successivamente. È disponibile un sensore Grundfos.
Foro 1/4" per sen-
sori Pt100
Fig. 26 Sensori Pt100 montati sul supporto cuscinetto
7.10 Manometro e manovuotometro
Per garantire un monitoraggio continuo del funzionamento, si
consiglia di installare un manometro sul lato di mandata e un
manovuotometro sul lato di aspirazione. Aprire le prese del
manometro solo a scopo di verifica. Il campo di misura dei mano-
metri deve essere del 20 % maggiore rispetto alla pressione di
mandata massima della pompa.
Effettuando misurazioni sulle flange della pompa con i manome-
tri, è importante tenere presente che un manometro non registra
la pressione dinamica. In tutte le pompe NK e NKG, i diametri
delle flange di aspirazione e di mandata sono diversi, il che si tra-
duce in velocità di flusso diverse attraverso le due bocche. Di
conseguenza, il manometro installato sulla flangia di mandata
non fornirà la pressione riportata nella documentazione tecnica,
ma un valore che potrebbe essere fino a 1,5 bar o 15 m circa più
basso.
7.11 Amperometro
Per controllare il carico del motore, si consiglia di collegare un
amperometro.
