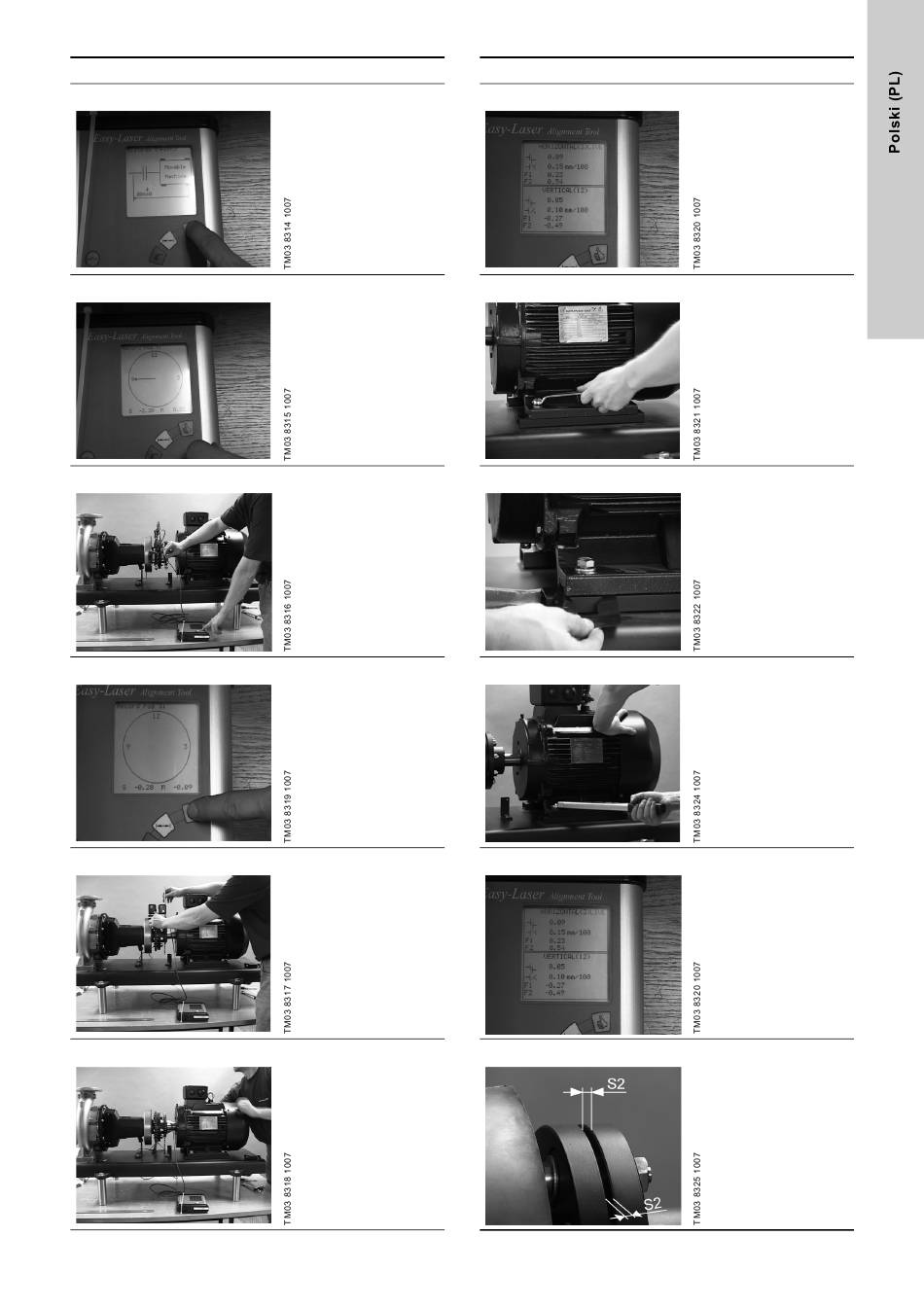

Grundfos NK Serie Montage- Und Betriebsanleitung Seite 449

Krok
21
22
23
24
25
26
Czynność
Zmierzyć odległość od
jednostki S do tylniej
śruby silnika.
Skrzynka sterownicza
pokazuje, że jednostka
laserowa musi być
obrócona do położenia
na godzinę 9.
Obrócić jednostki
laserowe do położenia
na godzinę 9.
Potwierdzić na skrzynce
sterowniczej.
Obrócić jednostki
laserowe do położenia
na godzinę 12.
Potwierdzić na skrzynce
sterowniczej.
Obrócić jednostki
laserowe do położenia
na godzinę 3.
Potwierdzić na skrzynce
sterowniczej.
Krok
27
28
29
30
31
32
Czynność
Jeżeli zmierzona
wartość jest mniejsza
od 0,1 mm, osiowanie
jest zakończone.
Przejść do kroku 32.
Ustalić położenie
silnika. Poluzować
śruby mocujące silnik.
Podłożyć podkładki
o wymaganej grubości.
Dokręcić śruby silnika
odpowiednim
momentem.
Powtarzać osiowanie do
momentu, gdy wartości
znajdą się w zakresie
tolerancji. Przejść do
kroku 22.
Sprawdzić szczelinę S2.
Zob. tabela Szerokość
szczeliny S2 na stronie
450.
449
