Ροπές στρέψης
Περιγραφή ∆ιαστάσεις
M6
M8
M10
Βίδα εξαγωνικής
M12
κεφαλής
M16
M20
M24
Πλάτος διακένου S2
Πλάτος διακένου S2
Εξωτερική
διάμετρος
συνδέσμου Κοινός σύνδεσμος
[mm]
Ονομαστική
80 -
95 -
110 -
125 4
140 4
160 4
200 4
225 4
250 4
Μετρήστε το S2 σε όλη την απόσταση γύρω από το
σύνδεσμο. Η μέγιστη επιτρεπόμενη απόκλιση μεταξύ
Σημείωση
της μεγαλύτερης και της μικρότερης μέτρησης είναι
0,2 mm.
Εάν ο σύνδεσμος και ο κινητήρας δεν είναι της Grundfos,
φροντίστε να ακολουθήσετε πιστά τις οδηγίες του κατασκευαστή
του συνδέσμου.
Προειδοποίηση
Το προστατευτικό του συνδέσμου πρέπει να είναι
πάντα τοποθετημένο κατά τη λειτουργία.
7.4 Σωληνώσεις
7.4.1 Σωληνώσεις
Κατά την εγκατάσταση των σωλήνων, βεβαιωθείτε ότι το
περίβλημα της αντλίας δεν υφίσταται πιέσεις από τις σωληνώσεις.
Οι σωλήνες αναρρόφησης και κατάθλιψης πρέπει να είναι
επαρκούς μεγέθους, λαμβάνοντας υπόψη την πίεση εισόδου της
αντλίας.
Τοποθετήστε τους σωλήνες έτσι ώστε να αποφεύγεται η
δημιουργία θυλάκων αέρα, ειδικά στην πλευρά αναρρόφησης της
αντλίας.

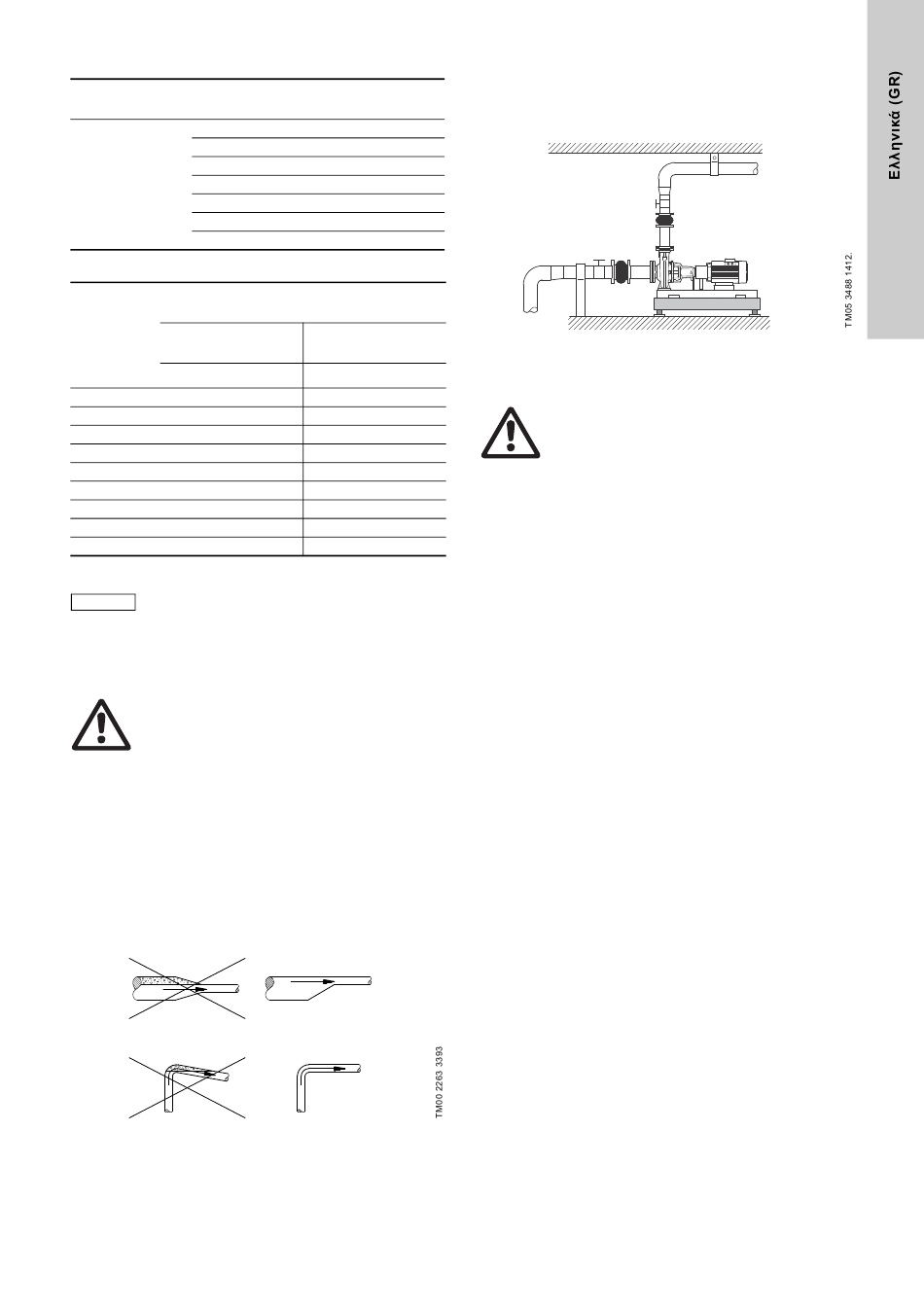

Σχ. 13 Σωληνώσεις
Τοποθετήστε βάνες απομόνωσης σε κάθε πλευρά της αντλίας για
να μη χρειαστεί να αποστραγγίσετε το σύστημα σε περίπτωση
που η αντλία χρειαστεί να καθαριστεί ή να επισκευαστεί.
Ροπή στρέψης
[Nm]
10 ± 2
12 ± 2,4
23 ± 4,6
40 ± 8
80 ± 16
120 ± 24
120 ± 24
[mm]
Σύνδεσμος με
αποστάτη
Ανοχή Ονομαστική Ανοχή
- 4 0/-1
- 4 0/-1
- 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 6 0/-1
0/-1 6 0/-1
0/-1 8 0/-1
Βεβαιωθείτε ότι οι σωλήνες υποστηρίζονται επαρκώς όσο το
δυνατό πιο κοντά στην αντλία, τόσο στην πλευρά αναρρόφησης
όσο και στην πλευρά κατάθλιψης. Οι αντίθετες φλάντζες πρέπει
να ακουμπούν στις φλάντζες της αντλίας χωρίς να καταπονούνται
καθώς κάτι τέτοιο μπορεί να καταστρέψει την αντλία.
Σχ. 14 Τοποθέτηση αγωγών σωλήνων
7.4.2 Παράκαμψη
Προειδοποίηση
Μην αφήνετε την αντλία να λειτουργεί με κλειστή τη
βαλβίδα καθώς αυτό θα αυξήσει τη θερμοκρασία/
δημιουργία ατμού στην αντλία, γεγονός που μπορεί
να προκαλέσει βλάβες στην αντλία.
Εάν υπάρχει κίνδυνος λειτουργίας της αντλίας με κλειστή τη
βαλβίδα κατάθλιψης, διασφαλίστε μία ελάχιστη παροχή υγρού
διαμέσου της αντλίας συνδέοντας μία παράκαμψη ή
απομάστευση προς το σωλήνα κατάθλιψης. Η ελάχιστη παροχή
πρέπει να είναι τουλάχιστον 10 % της μέγιστης παροχής. Η
παροχή και το μανομετρικό ύψος αναφέρονται στην πινακίδα της
αντλίας.
7.5 Απόσβεση κραδασμών
7.5.1 Περιορισμός θορύβου και κραδασμών
Για να επιτευχθεί η βέλτιστη λειτουργία και η μείωση του θορύβου
και των κραδασμών στο ελάχιστο, λάβετε υπόψη σας το
ενδεχόμενο εξοπλισμού της αντλίας με κάποιο αντικραδασμικό
σύστημα. Γενικά, κάτι τέτοιο πρέπει να μας απασχολεί για αντλίες
με κινητήρες άνω των 11 kW. Τα αντικραδασμικά είναι
υποχρεωτικά για κινητήρες των 90 kW και πάνω. Μπορεί όμως
και μικρότεροι κινητήρες να προκαλέσουν ανεπιθύμητο θόρυβο
και κραδασμό.
Θόρυβος και κραδασμός δημιουργείται από την περιστροφή
κινητήρα και αντλίας και από τη ροή σε σωλήνες και εξαρτήματα.
Οι επιπτώσεις στο περιβάλλον εξαρτώνται κατά περίπτωση
καθώς και από την ορθότητα της εγκατάστασης και την
κατάσταση του υπόλοιπου συστήματος.
Περιορισμός του θορύβου και των κραδασμών επιτυγχάνεται
καλύτερα με χρήση βάσης από σκυρόδεμα, αντικραδασμικών και
διαστολικών συνδέσμων. Βλέπε σχήμα 14.
7.5.2 Αποσβεστήρες κραδασμών
Για να αποφευχθεί η μετάδοση κραδασμών στο κτίριο, συνιστάται
η μόνωση της βάσης της αντλίας από τα μέρη του κτηρίου μέσω
αποσβεστήρων κραδασμών.
Η επιλογή του σωστού αποσβεστήρα κραδασμών απαιτεί τα
παρακάτω στοιχεία:
• δυνάμεις που μεταδίδονται μέσω του αποσβεστήρα
• ταχύτητα κινητήρα λαμβανομένου υπόψη του ελέγχου
ταχύτητας, εάν υπάρχει
• απαιτούμενη απόσβεση σε %- η προτεινόμενη τιμή είναι 70 %.
Η επιλογή αποσβεστήρα κραδασμών διαφέρει από εγκατάσταση
σε εγκατάσταση. Μια λανθασμένη επιλογή μπορεί να αυξήσει σε
ορισμένες περιπτώσεις το επίπεδο των κραδασμών. Οι
διαστάσεις των αποσβεστήρων κραδασμών πρέπει, κατά
συνέπεια, να προσδιορίζονται από τον προμηθευτή τους.
Εάν τοποθετήσετε την αντλία σε βάση με αποσβεστήρες
κραδασμών, τοποθετήστε πάντα διαστολικούς συνδέσμους στις
φλάντζες της αντλίας. Αυτό είναι σημαντικό για να εμποδίσετε την
αντλία να "κρεμάσει" στις φλάντζες.
