7.6 Kompenzátory
Kompenzátory poskytují tyto výhody:
• absorbují tepelné dilatace potrubí způsobené změnami teploty
čerpané kapaliny.
• redukují mechanické vlivy ve spojení s tlakovými rázy
v potrubí.
• izolují strukturální provozní hlučnost v potrubí; týká se pouze
pryžových vlnovcových kompenzátorů.
Nepoužívejte kompenzátory za účelem kompenzace
nepřesností instalace potrubí, jako např. osového
Pokyn
vychýlení přírub.
Kompenzátory nutno umístit vždy v minimální vzdálenosti 1 až
1 1/2 x průměry potrubí od čerpadla jak na sací, tak i na výtlačné
straně. Dodržením této vzdálenosti zamezíte víření kapaliny ve
spojích, a zajistíte optimální podmínky na sání čerpadla
a minimální ztrátu tlaku na jeho výtlačné straně. Při rychlostech
proudění vody vyšších než 5 m/s doporučujeme použít větší
kompenzátory vhodné pro dané potrubí.
Na obrázcích 15 a 16 jsou uvedeny příklady kompenzátorů
s pryžovými vaky s omezovacími tyčemi a bez nich.

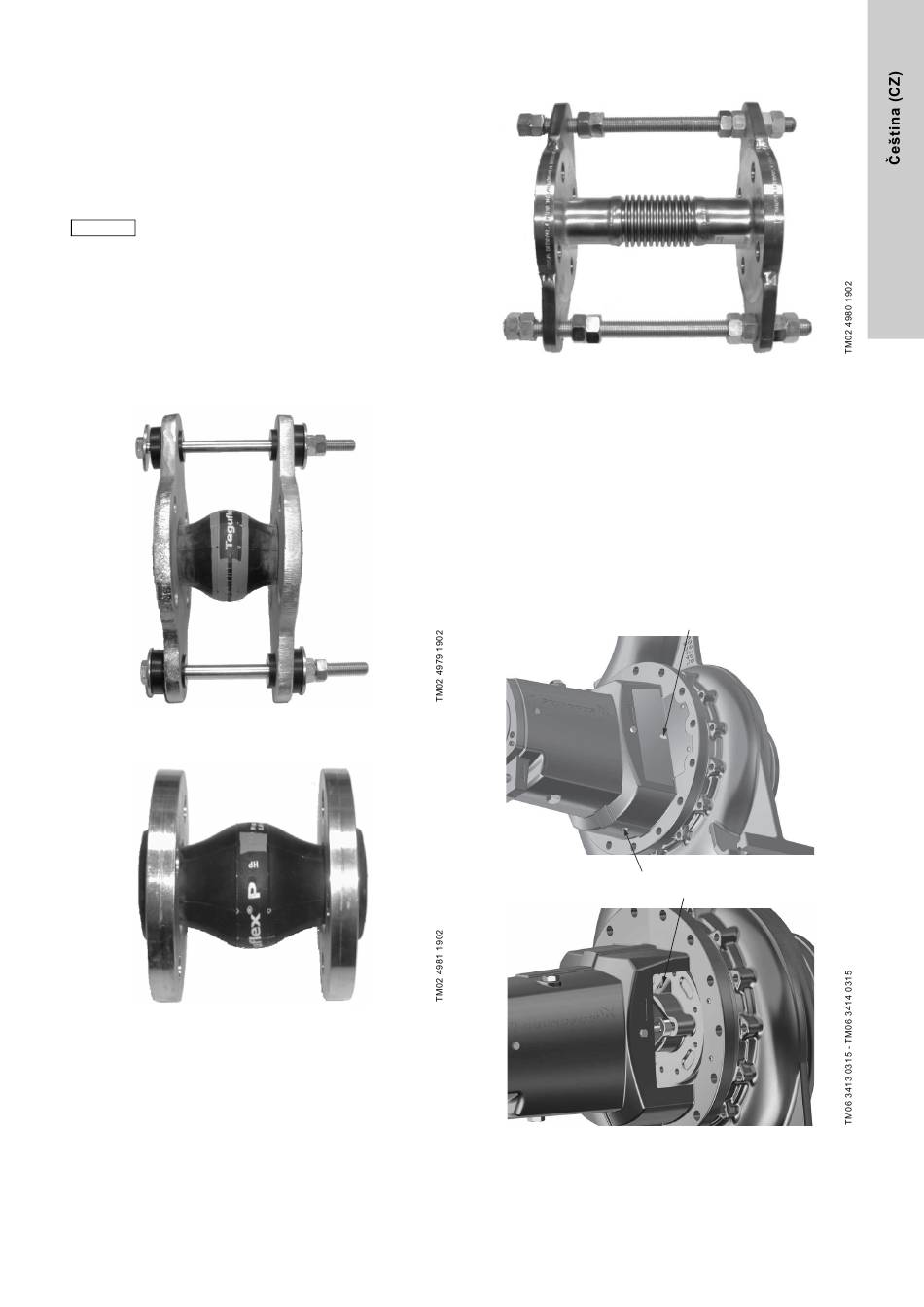

Obr. 15 Kompenzátory s pryžovými vaky s omezovacími
tyčemi
Obr. 16 Kompenzátory s pryžovými vaky bez omezovacích
tyčí
Ke snížení účinku sil vyvíjených na potrubí (roztažení/zkrácení
potrubí) lze použít kompenzátory s omezovacími tyčemi.
V případě přírub o jmenovitém průměru větším než DN 100
doporučujeme vždy použití kompenzátorů s omezovacími tyčemi.
Potrubí musí být kotveno tak, aby se z něj nepřenášelo pnutí na
kompenzátory a na čerpadlo. V tomto směru dodržujte pokyny
dodavatele a tyto pokyny předejte dále konzultantům, popř.
instalatérům potrubí.
Na obrázku 17 je uveden příklad kovových kompenzátorů
s omezovacími tyčemi.
Obr. 17 Kovové kompenzátory s omezovacími tyčemi
Při teplotách nad +100 °C v kombinaci s vysokým tlakem je na
místě použití spíše kovových vlnovcových kompenzátorů
vzhledem k riziku prasknutí pryžového vlnovce.
7.7 Potrubí s ucpávkou
U čerpadel s ucpávkou se budou při běžném provozu vždy
vyskytovat nepřetržité netěsnosti. Doporučujeme připojit
k vypouštěcímu otvoru ložiska připojit vypouštěcí potrubí, pol. A,
G1/2, k zachycení prosakující kapaliny.
U čerpadel s ucpávkou, typ SNF, a externí závěrnou kapalinou
připojte před spuštěním čerpadla vypouštěcí potrubí k otvoru, pol.
B, G1/8. Výstupní otvor pro externí výplachové potrubí, pol. C, je
∅10.
A
Obr. 18 Přípojky pro provoz s ucpávkou
C
B
