6. Töötingimused
6.1 Keskkonna temperatuur ja kõrgus
Ümbritseva keskkonna temperatuur ja paigalduskõrgus on
mootori kasutamisaja suhtes tähtsad tegurid, sest mõjutavad
laagrite ja isolatsioonisüsteemi kasutamisaega.
Kui ümbritseva keskkonna temperatuur ületab soovitatavat
maksimaalset ümbritseva keskkonna temperatuuri või
paigalduskõrgus on suurem maksimaalsest soovitatavast
kõrgusest üle merepinna (vt joon. 4), ei tohi mootorit õhu väikese
tiheduse ja sellest tuleneva õhu madala jahutustoime tõttu
täielikult koormata. Sellistel juhtudel võib olla vaja kasutada
suurema võimsusega mootorit.
P2
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000

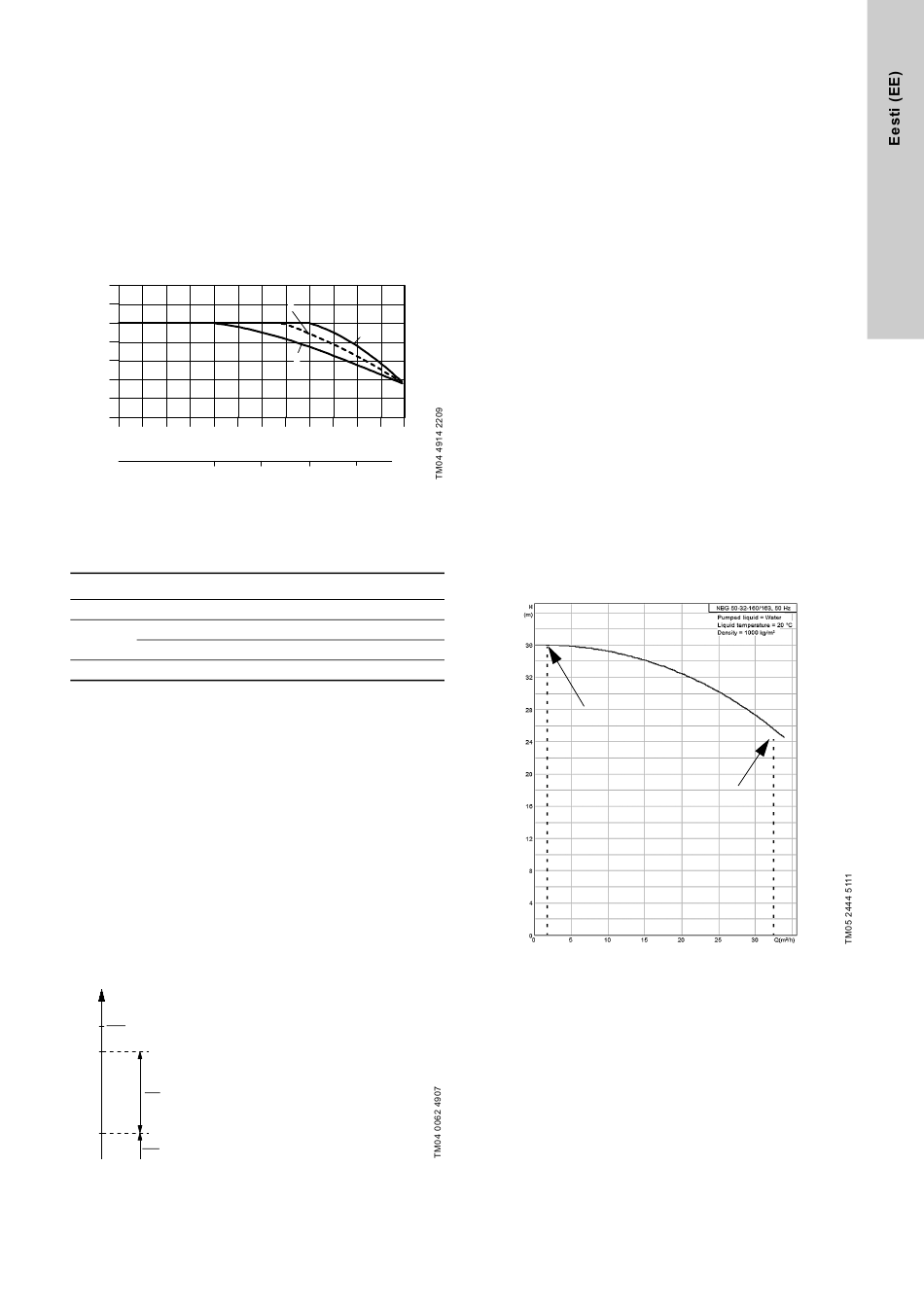

Joonis 4 Mootori maksimaalne võimsus sõltub ümbritseva
keskkonna temperatuurist ja paigalduskõrgusest
üle merepinna.
Legend
Nr. Kirjeldus
1 0,25 - 0,55 kW MG mootorid
0,75 - 22 kW MG mootorid, IE2/IE3
2
0,75 - 450 kW MMG-H mootorid, IE2
3 0,75 - 462 kW Siemensi mootorid, IE2
Näide: Pump 1,1 kW IE2 MG mootoriga: Kui selle pumba
paigalduskoht on 4750 m üle merepinna, ei tohi mootorit
koormata rohkem kui 88 % nimivõimsusest. Ümbritseva
keskkonna temperatuuril 75 °C ei tohi mootorit koormata üle 78 %
nimivõimsusest. Kui pumba paigalduskoht on 4750 m üle
merepinna ja ümbritseva keskkonna temperatuur on 75 °C, ei tohi
mootorit koormata üle 88 % x 78 % mis on võrdne 68,6 %
nimivõimsusest.

6.2 Vedeliku temperatuur

-40 - +140 °C.
Vedeliku maksimaalne temperatuur on toodud pumba
andmeplaadil. See sõltub valitud võllitihendist.
Malmist valmistatud, standardile EN-GJL-250 vastavate
pumbakerede puhul ei pruugi kohalikud eeskirjad lubada
temperatuuri üle +120 °C.
6.3 Maksimaalne töörõhk
Maksimaalne töörõhk,st atmosfäärirõhku ületav
rõhk
Pumba rõhk
Sisendrõhk
Joonis 5 Rõhud pumbas
Sisendrõhk + pumba rõhk peab olema madalam kui pumba
andmesildil nimetatud maksimaalne töörõhk. Töötamine vastu
suletud surveventiili annab suurima töörõhu.
3
2
1
t [°C]
2250 3500 4750 m
6.4 Minimaalne sisendrõhk
Kavitatsiooni vältimiseks pöörake tähelepanu minimaalsele
sisendrõhule. Kavitatsiooni oht on suurem järgmistes
olukordades:
• Vedeliku temperatuur on kõrge.
• Vooluhulk on tunduvalt suurem pumba nimivooluhulgast.
• Pump töötab imikõrgusel põhinevas avatud süsteemis.
• Vedelikku imetakse läbi pikkade torude.
• Sisselasketingimused on halvad.
• Töörõhk on madal.
6.5 Maksimaalne sisendrõhk
Sisendrõhk + pumba rõhk peab olema madalam kui pumba
andmesildil nimetatud maksimaalne töörõhk. Töötamine vastu
suletud surveventiili annab suurima töörõhu.

6.6 Minimaalne vooluhulk

Pump ei tohi töötada vastu suletud surveventiili, sest see
põhjustab pumbas temperatuuri tõusu / auru tekkimist. See võib
põhjustada võlli kahjustamist, tööratta kulumist, laagrite
kasutamisaja lühenemist ja topendtihendite või mehaaniliste
võllitihendite kahjustumist pinge või vibratsiooni tõttu. Pidev
vooluhulk peab olema vähemalt 10 % nimivooluhulgast.
Nimivooluhulk on ära toodud pumba andmesildil.

6.7 Maksimaalne vooluhulk

Maksimaalset vooluhulka ei tohi ületada, sest muidu tekib
kavitatsiooni ja ülekoormuse oht.
Minimaalset ja maksimaalset vooluhulka saab lugeda kas
vastavas andmevihikus jõudluskõverat käsitlevatelt lehekülgedelt
või antud konkreetse pumba kõveralt, kui see valida Grundfos
Product Center.
Minimaalne vooluhulk
Joonis 6 Näide Grundfos Product Center-ist, mis näitab
minimaalset ja maksimaalset vooluhulka
Maksimaalne
vooluhulk
