7. Mekaaninen asennus

7.1 Pumpun sijoitus

Pumppu on sijoitettava hyvin tuuletettuun ja pakkaselta suojat-
tuun paikkaan.
Varoitus
Pumpattaessa kuumia tai kylmiä nesteitä on varmis-
tettava, ettei kukaan epähuomiossa voi koskettaa
pumpun kuumia tai kylmiä pintoja.
Pumppu on asennettava siten, että pumpun ja moottorin ympärille
jää riittävästi tilaa tarkastusta ja huoltoa varten.
• Enintään 4 kW:n moottoreilla varustettujen pumppujen mootto-
rin takana on oltava 0,3 m vapaata tilaa.
• 5,5 kW:n tai suuremmalla moottorilla varustettujen pumppujen
moottorin takana on oltava vähintään 0,3 m vapaata tilaa ja
moottorin yläpuolella vähintään 1 m nostolaitetta varten.
0,25 - 4 kW
Alkaen 5,5 kW
1 m

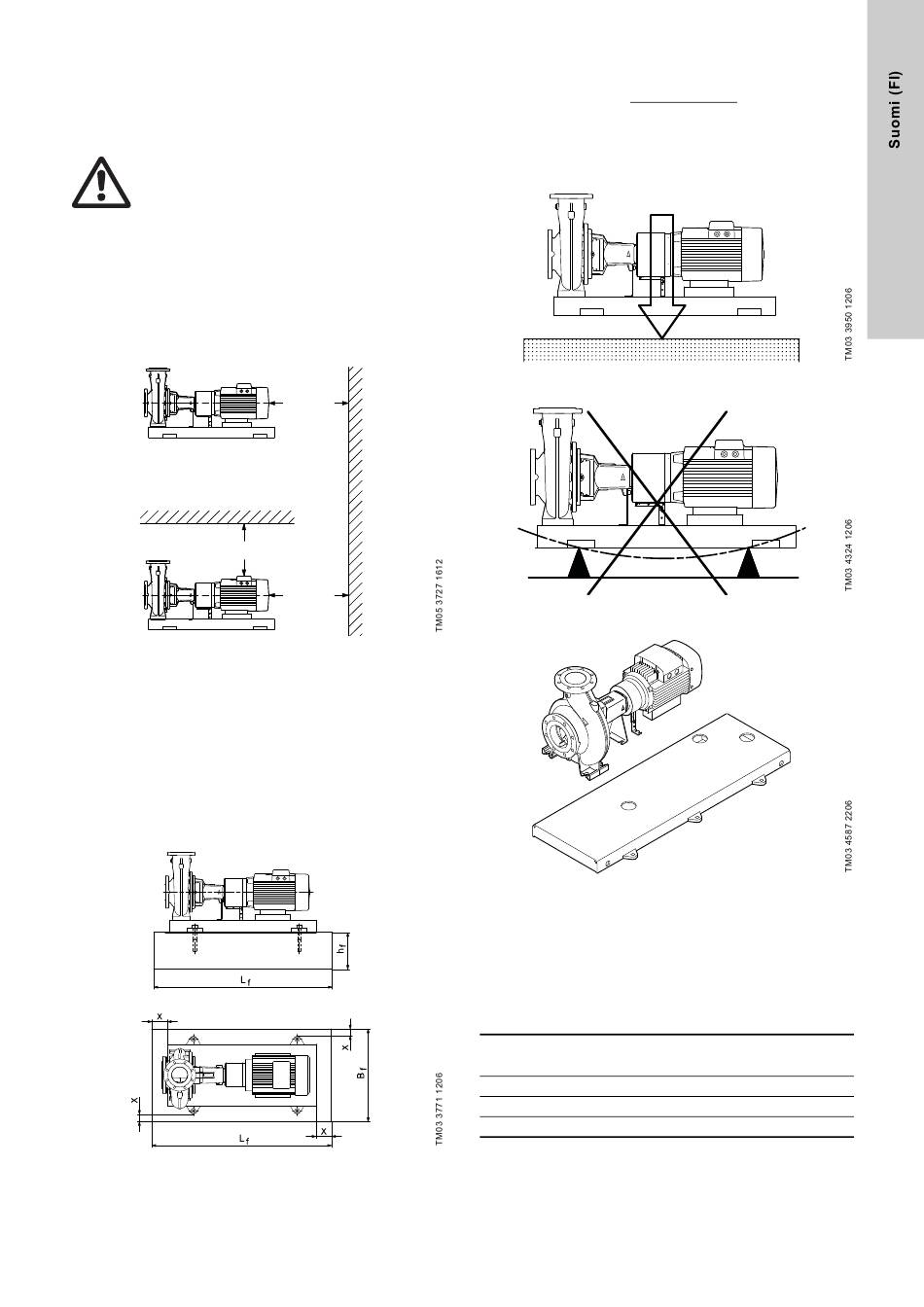

Kuva 7 Vapaa tila moottorin takana
7.2 Vaaka-asentoisten pohjalaatalla varustettujen NK-
ja NKG-pumppujen perustuksen teko ja jälkivalu
Suosittelemme, että pumppu asennetaan tasaiselle ja vankalle
betoniperustukselle, joka on riittävän painava pitämään koko
pumpun tukevasti paikoillaan. Perustuksen on vaimennettava
tärinä, normaalit jännitykset ja iskut. Yleissääntönä voidaan pitää,
että betoniperustuksen painon on oltava 1,5 kertaa pumpun
paino.
Perustuksen on oltava 100 mm pohjalaattaa suurempi kaikilta
neljältä sivulta. Katso kuva 8.
Kuva 8 Perustus. X on vähintään 100 mm
0,3 m
0,3 m
Perustuksen vähimmäiskorkeus (h
m
pumppu
h =
f
× B
L
f
Betonin oletustiheys (δ) on yleensä 2 200 kg/m
Aseta pumppu perustukselle ja kiinnitä se. Pumpun pohjalaatta
on tuettava koko sen pinta-alalta. Katso kuva 9.
Kuva 9 Oikein tehty perustus
Kuva 10 Väärin tehty perustus
Kuva 11 Pohjalaatta ja valureiät
Perustus on tehtävä huolellisesti ennen pumpun asennusta.
NK- ja NKG-pumppujen pohjalaatat on varustettu valurei'illä jälki-
valua varten.
2-napaisilla, vähintään 55 kW:n moottoreilla varustettujen NK- ja
NKG-pumppujen pohjalaatat on aina jälkivalettava, jotta mootto-
rin pyörimisestä ja nesteen virtauksesta aiheutuva tärinä vaime-
nee.
P2 on pienempi tai
yhtäsuuri kuin 45 kW
2-napainen Jälkivalu valinnainen
4-napainen Jälkivalu valinnainen
6-napainen Jälkivalu valinnainen
) voidaan laskea seuraavasti:
f
× 1,5
× δ
f betoni
3
.
P2 on suurempi tai
yhtäsuuri kuin 55 kW
Jälkivalu pakollinen
