10.3 Plnenie
Pri uzavretých systémoch alebo pri otvorených systémoch
s hladinou čerpanej kvapaliny nad úrovňou sacieho hrdla
čerpadla
1. Uzavrite ventil (šupátko) na výtlačnej strane čerpadla
a pomaly otvárajte ventil (šupátko) na sacej strane. Čerpadlo
i sacie potrubie musí byt' úplne zaliate čerpanou kvapalinou.
2. Uvoľnite plniacu zátku za účelom odvzdušnenie čerpadla.
Hneď ako kvapalina začne vytekať, zátku na naplnenie
utiahnite.
Upozornenie
Venujte pozornosť orientácii plniaceho otvoru, aby
bol natočený tak, aby vytekajúca voda nespôsobila
žiadnu ujmu na zdraví osôb ani škodu na motore či
ostatnom zariadení.
Pri sústavách s horúcou kvapalinou obzvlášť dbajte
o to, aby sa predišlo riziku zranenia a nevznikla ujma
na zdraví osôb oparením horúcou kvapalinou.
Pri sústavách pracujúcich s chladiacimi kvapalinami
sa obzvlášť zamerajte na vylúčenie zdravotných rizík
spôsobených unikajúcim studeným médiom.
Sacia prevádzka so spätným ventilom
Sacie potrubie a vlastné čerpadlo musia byt' pred spustením
čerpadla naplnené čerpanou kvapalinou a riadne odvzdušnené.
1. Uzavrite ventil (šupátko) na výtlačnej strane čerpadla
a pomaly otvárajte ventil (šupátko) na sacej strane.
2. Vyskrutkujte zátku na naplnenie, M.
3. Otvorom nalievajte kvapalinu, až dôjde k úplnému zaliatiu
sacieho potrubia a čerpadla.
4. Zaskrutkujte zátku otvoru na naplnenie, M.
Sacie potrubie by sa malo plniť a odvzdušňovať pomocou zátky
na naplnenie. Pozri obr. 28. Sacie potrubie môžete do istej miery
naplniť kvapalinou a odvzdušniť ešte pred pripojením čerpadla.
Otvorené systémy, kde hladina kvapaliny je pod úrovňou
sacieho hrdla čerpadla
1. Ak je na sacej strane čerpadla umiestnený uzatvárací ventil
(šupátko), naplno ho otvorte.
2. Uzavrite ventil (šupátko) na výtlačnej strane čerpadla
a utiahnite napúšťaciu a vypúšt'aciu zátku.
3. Namiesto zahlcovacej jednotky s nálevkou pripojte na
čerpadlo ručnú vývevu.
4. Medzi vývevu a samotné odstredivé čerpadlo umiestnite ventil
(šupátko), ktorého úlohou bude chrániť vývevu pred
nadmerným tlakom.
5. Po otvorení ventilu vývevy vykonajte odvzdušnenie krátkymi
rýchlymi zdvihmi na sacom potrubí. Pokračujte tak dlho, až na
výtlačnej strane začne vytekat' čerpaná kvapalina.
6. Uzavrite ventil (šupátko) vývevy.
E Vypúšťacia zátka
M Plniaca zátka

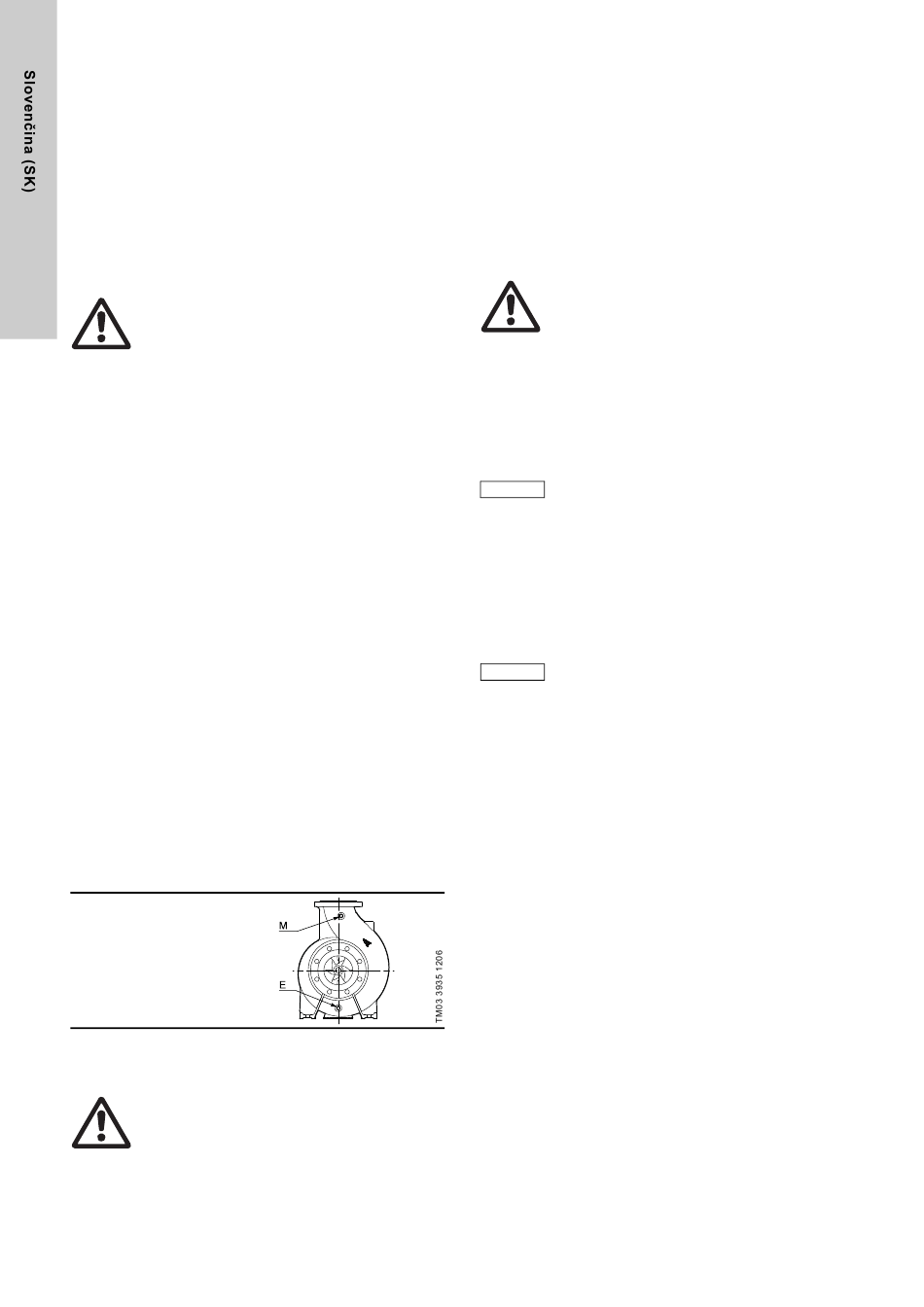

Obr. 28 Odvodňovacia a plniaca zátka
10.4 Kontrola smeru otáčania
Upozornenie
Pri skúške smeru otáčania musí byť čerpadlo
naplnené kvapalinou.
Správny smer otáčania udáva šípka na telese čerpadla. Pri
pohľade od konca čerpadla smer otáčania musí byť proti smeru
hodinových ručičiek. Pozri obr. 28.
618
10.5 Spustenie čerpadla
Pred zapnutím čerpadla otvorte naplno uzatvárací ventil na sacej
strane čerpadla, zatiaľ čo uzatvárací ventil na výtlačnej strane
ponechajte v takmer zatvorenej polohe.
Spustite čerpadlo.
Pri spúšťaní odvzdušnite čerpadlo uvoľnením zátky
odvzdušňovacieho otvoru v hlave/kryte čerpadla. Zátku znovu
utiahnite, až keď začne z odvzdušňovacieho otvoru vytekať
kvapalina.
Upozornenie
Dbajte o to, aby bol odvzdušňovací otvor natočený
tak, aby vytekajúca voda nespôsobila žiadnu ujmu na
zdraví osôb ani škodu na motore či ostatnom
zariadení.
Pri sústavách s horúcou kvapalinou obzvlášť dbajte
o to, aby sa predišlo riziku zranenia a nevznikla ujma
na zdraví osôb oparením horúcou kvapalinou.
Pri sústavách pracujúcich s chladiacimi kvapalinami
sa obzvlášť zamerajte na vylúčenie zdravotných rizík
spôsobených unikajúcim studeným médiom.
Po naplnení potrubia čerpanou kvapalinou pomaly otvárajte
výtlačný uzatvárací ventil až do úplne otvorenej polohy.
V prípade, že je čerpadlo vybavené motorom
s výkonom zvoleným na základe špecifického
maximálneho prietokového množstva, môže
Pozor
dochádzať k preťaženiu a následnému poškodeniu
motora, ak je hydraulický odpor a následne
i diferenčný tlak nižší než sa predpokladalo.
Skontrolujte preťaženie pomocou merania spotreby prúdu motora
a porovnaním hodnoty s menovitým prúdom uvedeným na
typovom štítku motora. V prípade preťaženia, vykonajte
priškrtenie prietoku uzatváracím ventilom až do doby, keď
preťaženie motora pominie.
Vždy merajte spotrebu prúdu motora počas spustenia čerpadla.
V okamihu spustenia je vstupný prúd motora
Dôležité čerpadla až šesťkrát väčší, než prúd pri plnom
zaťažení uvedený na typovom štítku motora.
