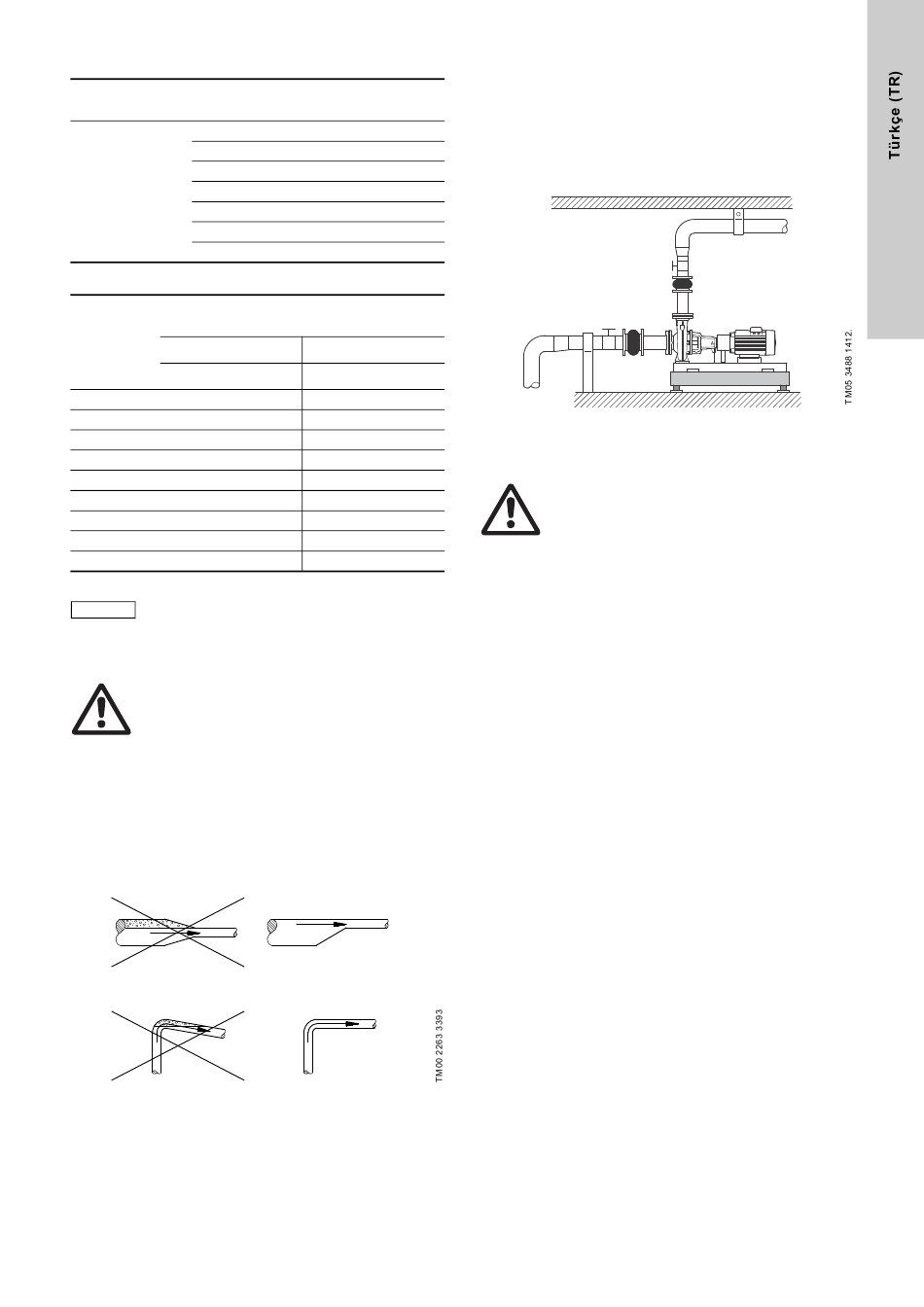

Sıkma torkları
Açıklama Boyutlar
M6
M8
M10
Cıvata M12
M16
M20
M24
Hava aralığı genişliği S2
Hava aralığı genişliği S2
Dış kaplin
çapı
Standart kaplin
[mm]
Nominal Tolerans
80 -
95 -
110 -
125 4
140 4
160 4
200 4
225 4
250 4
S2, tüm kaplin boyunca ölçülmelidir. En büyük ölçüm
değeri ile en küçük ölçüm değeri arasında izin verilen
Not
maksimum sapma 0,2 mm'dir.
Kaplin ve motor tedarikçiniz Grundfos değilse, kaplin üreticisinin
talimatlarını uygulayın.
Uyarı
Kaplin koruması çalışma sırasında mutlaka
takılmalıdır.
7.4 Boru sistemi
7.4.1 Boruların takılması
Döşenen boruların pompa gövdesine baskı yapmaması gerekir.
Emme ve basma boruları, pompanın giriş basıncına uygun
boyutta olmalıdır.
Boru tesisatını yaparken pompanın özellikle emme kısmında
hava cepleri oluşmamalıdır.
Şekil 13 Boru hattı
Sıkma torku
[Nm]
10 ± 2
12 ± 2,4
23 ± 4,6
40 ± 8
80 ± 16
120 ± 24
120 ± 24
[mm]
Ara parçalı kaplin
Nominal Tolerans
- 4 0/-1
- 4 0/-1
- 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 6 0/-1
0/-1 6 0/-1
0/-1 8 0/-1
Pompanın iki tarafından birine yalıtım valfleri takılması faydalıdır.
Böylece pompa temizlenirken veya tamir edilirken sistemin
boşaltılması gerekmez.
Boruların, pompanın emme ve basma kısmına mümkün
olduğunca yakın konumda gerektiği gibi desteklenmesi gerekir.
Karşı flanşlar, pompa flanşlarının tam karşısına gerilime maruz
bırakılmadan takılmalıdır. Aksi halde, pompa oluşacak gerilimden
zarar görür.
Şekil 14 Boruların montajı
7.4.2 Bypass
Uyarı
Pompa kapalı bir tahliye vanasına karşı
çalışmamalıdır. Aksi takdirde pompadaki sıcaklıkta/
buhar oluşumunda artış yaşanır ve bu da pompaya
zarar verebilir.
Pompanın kapalı bir tahliye vanasına karşı çalışma riski varsa,
tahliye borusuna bypas veya atık su borusu bağlanarak
pompadan geçen debi minimum seviyeye indirilmelidir. Minimum
debi, maksimum debinin en az % 10'u kadar olmalıdır. Debi ve
basma yüksekliği, pompanın etiketinde belirtilmiştir.
7.5 Titreşim sönümleme
7.5.1 Sesin ve titreşimin ortadan kaldırılması
Pompa çalışmasını optimum seviyeye getirmek, ses ve titreşimi
azaltmak için titreşim sönümleyici kullanılabilir. Bu çözümü, motor
gücü 11 kW ve daha fazla olan pompalar için tercih edin. Motor
gücü 90 kW ve daha fazla olan pompalarda titreşim sönümleyici
mutlaka kullanılmalıdır. Daha küçük motorlar da sesli çalışmaya
ve titreşime neden olabilir.
Motor ve pompa devri ile borular ve bağlantı elemanları içindeki
debi, sesli çalışmaya ve titreşime neden olur. Çevreye olan etki,
sistemdeki diğer parçaların durumuna ve montaj kalitesine göre
değişiklik gösterir.
Sesin ve titreşimin ortadan kaldırılması için en etkili yöntemler
beton kaide, titreşim sönümleyiciler ve kompansatörlerdir. Bkz.
şek. 14.
7.5.2 Titreşim sönümleyiciler
Binaların titreşimden etkilenmemesi için sistemin kurulu olduğu
kaide, titreşim sönümleyicilerle binadan ayırılabilir.
Doğru titreşim sönümleyici seçmek için aşağıdakilerin bilinmesi
gerekir:
• sönümleyiciyle iletilen güçler
• motor hızı (bu bilgi için varsa hız kontrolü dikkate alınmalıdır)
• % olarak istenen titreşim sönümleme (önerilen değer % 70'tir).
Titreşim sönümleyici seçiminde söz konusu kurulumun özellikleri
belirleyicidir. Doğru bir sönümleyici seçilmediğinde titreşim
seviyesi artış gösterebilir. Bu nedenle, satın alınacak
sönümleyicilerin boyutları tedarikçiniz tarafından belirlenmelidir.
Pompa titireşim sönümleyici bulunan bir kaide üzerine kurulursa,
pompa flanşlarına mutlaka kompansatör takılması gerekir. Bu,
pompanın flanşlarda "asılı" kalmasını engellemek için önemlidir.
639
