7.3 Alinierea
7.3.1 Informaţii generale
Când o unitate completă este livrată asamblată din fabrică,
jumătățile de cuplaj au fost aliniate corect cu ajutorul unei folii
puse sub suprafeţele de montare ale pompei şi motorului după
necesități.
Deoarece alinierea pompă/motor poate fi afectată în timpul
transportului și instalării, aceasta trebuie verificată întotdeauna
înainte de pornirea pompei.
Este importantă verificarea alinierii finale după ce pompa atinge
temperatura de funcţionare în condiţii normale de funcţionare.

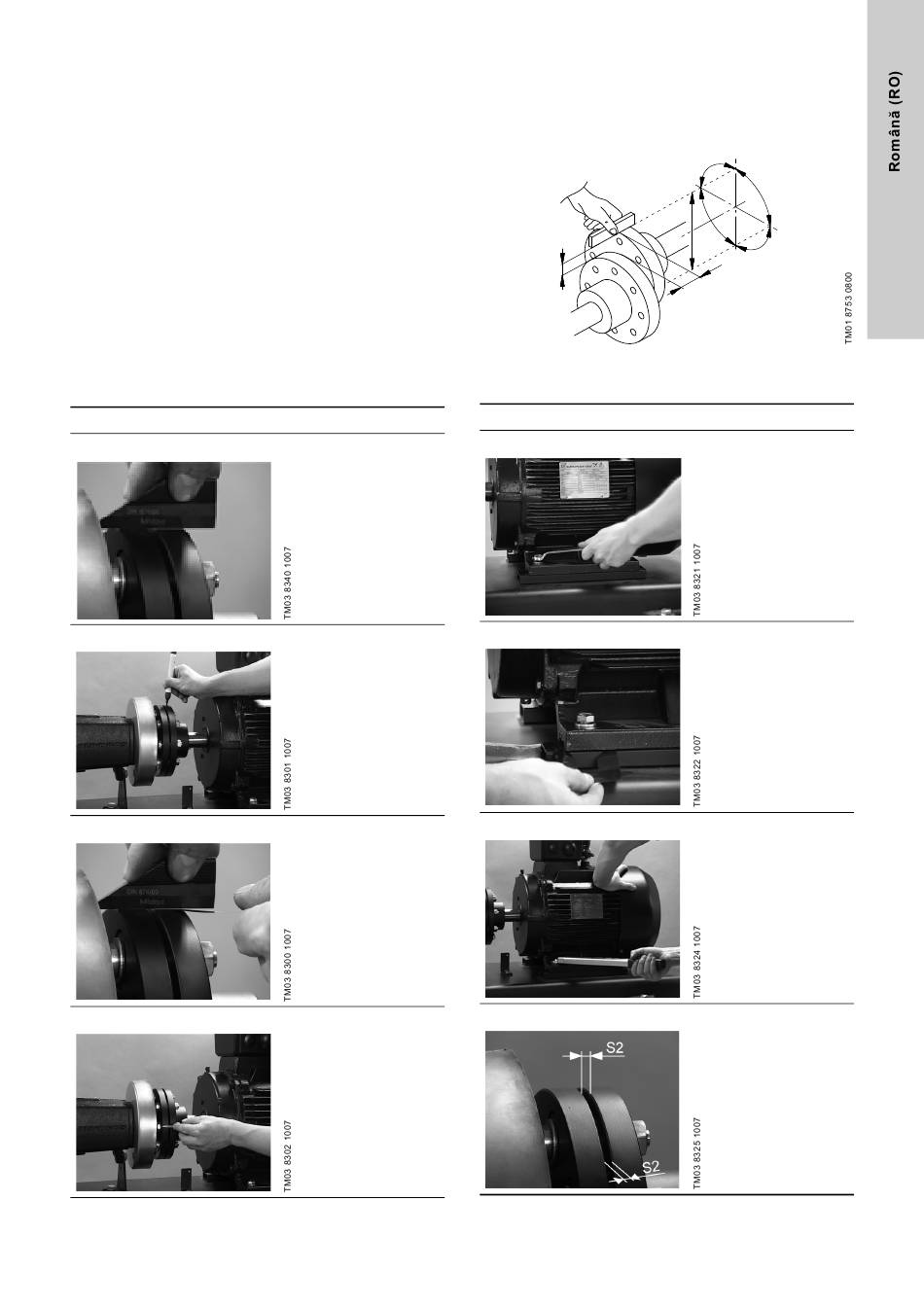

Alinierea pompei şi motorului folosind o riglă dreaptă
Pas
1
2
3
4
Acţiune
Faceţi o aliniere sumară
a pompei şi a motorului
şi strângeţi şuruburile
cu un cuplu corect pe
fundaţie. Vezi tabelul
Cupluri de strângere de
la pagina 504.
Faceți un semn pe
cuplaj, de exemplu, cu
un marker.
Ţineţi o riglă dreaptă în
dreptul cuplajului şi
determinați imprecizia,
dacă există, cu un
calibru.
Rotiţi cuplajul cu 90 ° şi
repetaţi măsurătoarea
folosind rigla dreaptă şi
calibrul. Dacă valorile
măsurate sunt mai mici
de 0,2 mm, alinierea
este încheiată. Treceți
la pasul 8.
7.3.2 Cum se aliniază unitatea
Este foarte important ca alinierea pompei/motorului să se
efectueze în mod corect. Urmaţi procedura de mai jos.
Valorile pentru ∅ și S2 pot fi găsite în tabelul următor. Valoarea
pentru S1 este 0,2 mm.
S1
Fig. 12 Alinierea
Pas
5
6
7
8
90 °
90 °
90 °
∅
90 °
S2
Acţiune
Potriviți poziţia
motorului. Slăbiți
șuruburile care țin
motorul în poziție.
Inserați distanțiere cu
grosimea necesară.
Strângeți șuruburile la
cuplu corect. Treceţi la
punctul 3, şi verificaţi
încă odată alinierea.
Verificaţi distanţa S2
atât vertical cât şi
orizontal. Vezi tabelul
Lățimea golului de aer
S2 de la pagina 504.
Dacă lăţimea
intervalului de aer se
încadrează în toleranţe,
alinierea este completă.
Dacă nu, treceți la pasul
6.
