7.2.1 Procedimiento
1. Preparación de la plataforma
2. Nivelado de la bancada
3. Alineación preliminar
4. Lechado
5. Alineación final de acuerdo con la sección

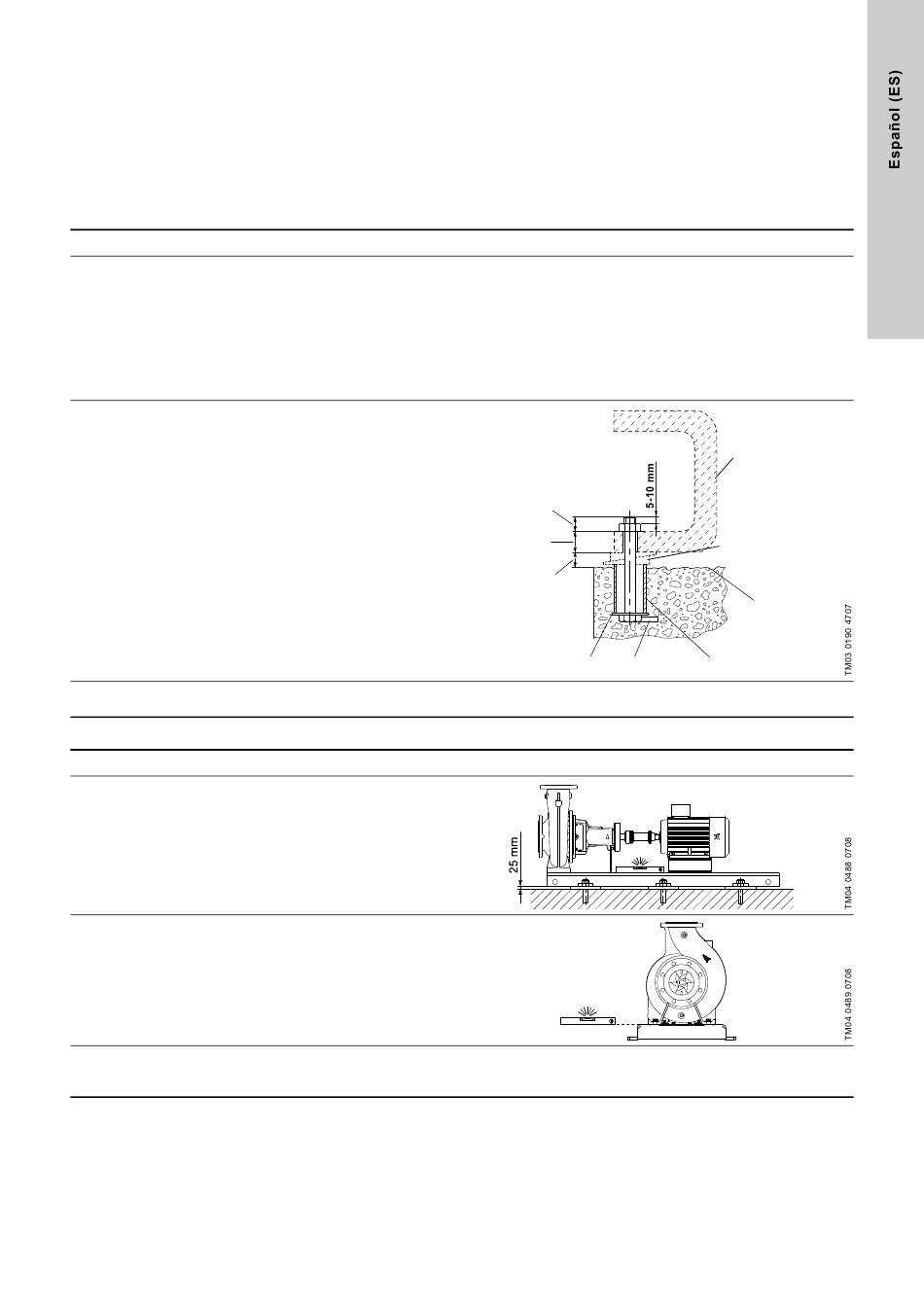

1: Preparación de la plataforma
Recomendamos la ejecución del siguiente procedimiento para
garantizar un buen asentamiento.
Paso Acción
Use un cemento homologado y que no se contraiga. En
caso de duda, póngase en contacto con su proveedor de
cemento.
Vierta el cemento sin interrupciones desde 19 a 32 mm
1 del nivel final. Use vibradores para garantizar la distribu-
ción homogénea del cemento. La superficie superior
debe compactarse y estriarse bien antes de que el
cemento se asiente. Esto proporcionará una buena
superficie de adherencia para la lechada.
Introduzca los pernos de fijación en el cemento. Permita
que el perno atraviese en una longitud suficiente la
2
lechada, los calzos, la bancada inferior, las tuercas y las
arandelas.
Permita que la plataforma se seque durante varios días
3
antes de nivelar y enlechar la bancada.
2: Nivelado de la bancada
Paso Acción
Levante/ice la bancada hasta el nivel final (19-32 mm por
encima de la plataforma de cemento) y apóyela mediante
1
bloques y calzos, tanto en los pernos de cimentación
como entre pernos.
Nivele la bancada añadiendo o quitando calzos bajo la
2
misma.
Apriete las tuercas de los pernos de cimentación contra
3 la bancada. Compruebe que las tuberías puedan ali-
nearse con las bridas de la bomba sin forzarlas.
7.3 Alineación.
Longitud del
perno por
encima de la
bancada
Espesor de
la bancada
19-32 mm de
espacio para
la lechada
Ilustración
• • • •
• • • • • •
• • • • •
•
• • • • • •
• • • • •
• • • • • • • •
• • • • •
• • • •
• • • • • • • •
• • • •
• • • • • • •
• • • • •
• • • •
• • • • • • •
• • • •
• • • • • •
• • • • •
• • •
• • • • •
• • • • • • • • • •
• • • • •
• • • • • • •
• • • • •
• • • • • • • •
• • •
• • • • • •
• • •
• • • •
• • • • • • •
•
• • • • • •
• • • • • • • •
•
• • • • • •
• •
• • •
• • •
• • • • •
• • •
• • • • •
• •
• •
• • • • • • •
• • • • •
• • • • •
• • • • • •
• • • • • •
• • • • •
• • •
• • • • •
•
• • • • • • • • •
• • • • • •
• • • • •
• • • • • • • • • •
• • • •
• • • •
• • • • •
• • •
• • •
• • • • • • • • •
• • • • •
• • • • • • • • • •
• • •
• • • • •
•
• • • •
• • • • •
•
Arandela Orejeta Manguito tubular
Ilustración
Bancada
Cuñas y calzos
insertados
Superficie de la
plataforma sin
alisar
