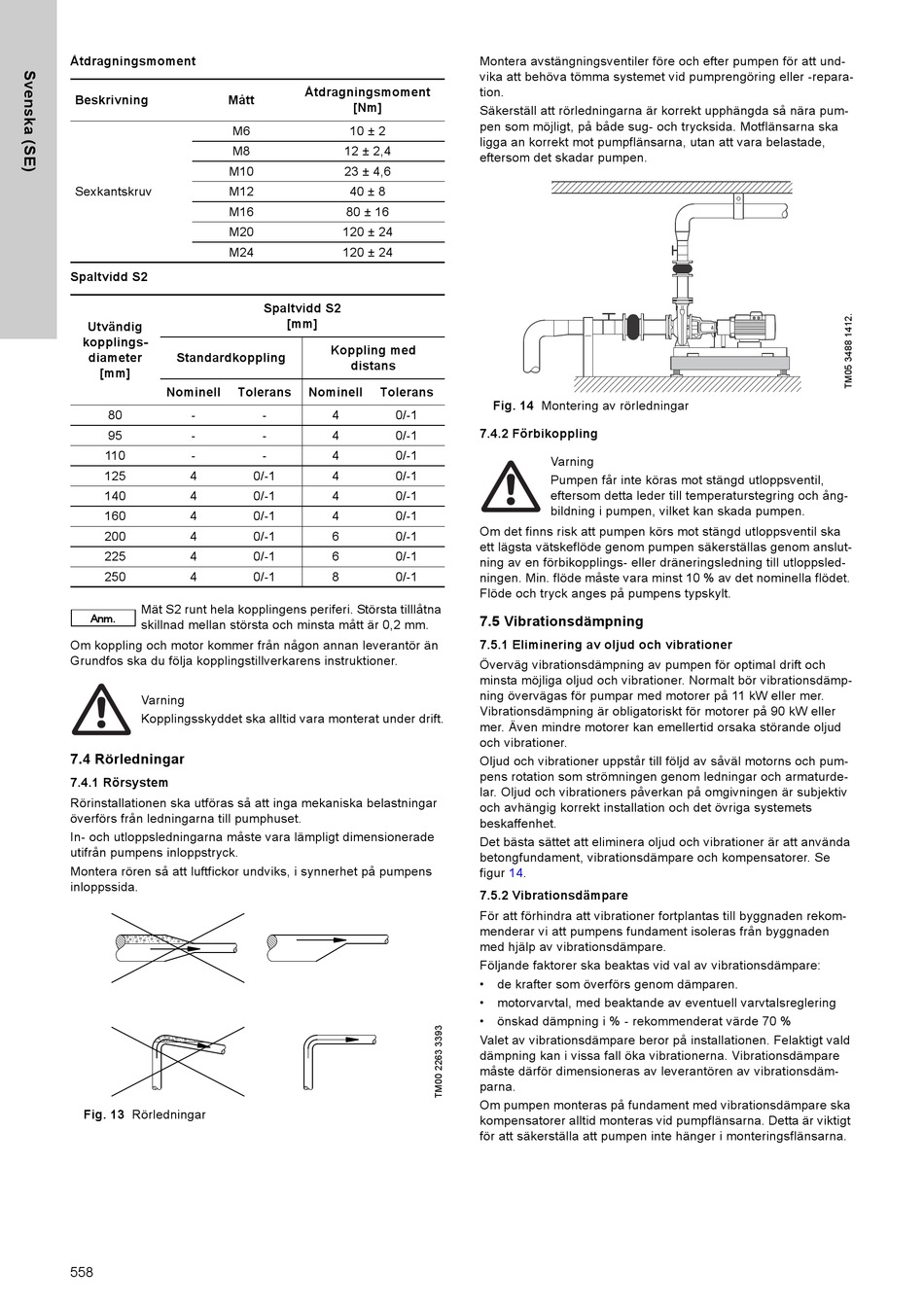

Åtdragningsmoment
Beskrivning Mått
M6
M8
M10
Sexkantskruv M12
M16
M20
M24
Spaltvidd S2
Utvändig
kopplings-
diameter Standardkoppling
[mm]
Nominell Tolerans
80 -
95 -
110 -
125 4
140 4
160 4
200 4
225 4
250 4
Mät S2 runt hela kopplingens periferi. Största tilllåtna
Anm.
skillnad mellan största och minsta mått är 0,2 mm.
Om koppling och motor kommer från någon annan leverantör än
Grundfos ska du följa kopplingstillverkarens instruktioner.
Varning
Kopplingsskyddet ska alltid vara monterat under drift.
7.4 Rörledningar
7.4.1 Rörsystem
Rörinstallationen ska utföras så att inga mekaniska belastningar
överförs från ledningarna till pumphuset.
In- och utloppsledningarna måste vara lämpligt dimensionerade
utifrån pumpens inloppstryck.
Montera rören så att luftfickor undviks, i synnerhet på pumpens
inloppssida.
Fig. 13 Rörledningar
558
Åtdragningsmoment
[Nm]
10 ± 2
12 ± 2,4
23 ± 4,6
40 ± 8
80 ± 16
120 ± 24
120 ± 24
Spaltvidd S2
[mm]
Koppling med
distans
Nominell Tolerans
- 4 0/-1
- 4 0/-1
- 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 6 0/-1
0/-1 6 0/-1
0/-1 8 0/-1
Montera avstängningsventiler före och efter pumpen för att und-
vika att behöva tömma systemet vid pumprengöring eller -repara-
tion.
Säkerställ att rörledningarna är korrekt upphängda så nära pum-
pen som möjligt, på både sug- och trycksida. Motflänsarna ska
ligga an korrekt mot pumpflänsarna, utan att vara belastade,
eftersom det skadar pumpen.
Fig. 14 Montering av rörledningar
7.4.2 Förbikoppling
Varning
Pumpen får inte köras mot stängd utloppsventil,
eftersom detta leder till temperaturstegring och ång-
bildning i pumpen, vilket kan skada pumpen.
Om det finns risk att pumpen körs mot stängd utloppsventil ska
ett lägsta vätskeflöde genom pumpen säkerställas genom anslut-
ning av en förbikopplings- eller dräneringsledning till utloppsled-
ningen. Min. flöde måste vara minst 10 % av det nominella flödet.
Flöde och tryck anges på pumpens typskylt.
7.5 Vibrationsdämpning
7.5.1 Eliminering av oljud och vibrationer
Överväg vibrationsdämpning av pumpen för optimal drift och
minsta möjliga oljud och vibrationer. Normalt bör vibrationsdämp-
ning övervägas för pumpar med motorer på 11 kW eller mer.
Vibrationsdämpning är obligatoriskt för motorer på 90 kW eller
mer. Även mindre motorer kan emellertid orsaka störande oljud
och vibrationer.
Oljud och vibrationer uppstår till följd av såväl motorns och pum-
pens rotation som strömningen genom ledningar och armaturde-
lar. Oljud och vibrationers påverkan på omgivningen är subjektiv
och avhängig korrekt installation och det övriga systemets
beskaffenhet.
Det bästa sättet att eliminera oljud och vibrationer är att använda
betongfundament, vibrationsdämpare och kompensatorer. Se
figur 14.
7.5.2 Vibrationsdämpare
För att förhindra att vibrationer fortplantas till byggnaden rekom-
menderar vi att pumpens fundament isoleras från byggnaden
med hjälp av vibrationsdämpare.
Följande faktorer ska beaktas vid val av vibrationsdämpare:
• de krafter som överförs genom dämparen.
• motorvarvtal, med beaktande av eventuell varvtalsreglering
• önskad dämpning i % - rekommenderat värde 70 %
Valet av vibrationsdämpare beror på installationen. Felaktigt vald
dämpning kan i vissa fall öka vibrationerna. Vibrationsdämpare
måste därför dimensioneras av leverantören av vibrationsdäm-
parna.
Om pumpen monteras på fundament med vibrationsdämpare ska
kompensatorer alltid monteras vid pumpflänsarna. Detta är viktigt
för att säkerställa att pumpen inte hänger i monteringsflänsarna.
